BIM5D和算量之间的不得不说的事【一】

广联达测评服务

2016-08-04

导读：什么？BIM5D和广联达算量软件有关系？

这些天说了那么多BIM5D的事

肯定会有人问

广联达算量软件和BIM5D能不能互导呢？

答案当然是

可以的！

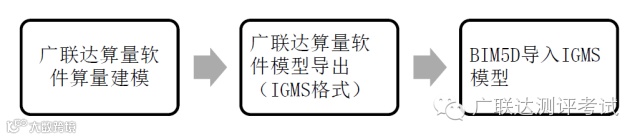

一、广联达算量软件与BIM5D交互规范

二、层高要求

土建与钢筋模型层高需统一，建议参照图纸结构标高楼层表建模。

三、原点设置

土建、钢筋、安装根据实际的图纸选择同一个点做为工程的原点，此原点在土建、钢筋、安装软件中建模时保持统一。

四、钢筋软件特性—楼梯的定义方式

钢筋软件没有楼梯的模型，所以需要在单构件中，定义与土建相同名称的楼梯，建立关系，并在BIM5D中，通过勾选土建专业的楼梯模型，显示钢筋工程量，具体楼梯建模方法如下：

1、构件定义

进入“单构件管理”界面，在“构件管理”中建立一个楼梯构件，“选择图集”；

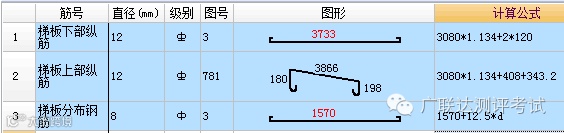

举例：以选择双网双向AT型楼梯为例，在参数图中输入对应的钢筋信息，执行“计算退出”，在单构件中会计算出钢筋信息如图：

注明：如果是双跑的楼梯需要建立两个梯板分别计算钢筋

2、构件命名

钢筋软件中楼梯（包括：梯段、平台、梯梁、梯柱）的命名要统一，并需要参考土建中的楼梯命名；

举例：土建软件中的楼梯名称为：ST1，则钢筋软件中楼梯（包括：梯段、平台、梯梁、梯柱）的命名如下：

ST1-1（表示上跑梯段）、ST1-2（表示下跑梯段）、ST1-3（表示平台）、ST1-4（表示梯梁）。

明天还有！

不要错过！
