— —330版本-机电— —
数维房建设计软件功能全面升级完善
快来上手试试新功能吧
重磅升级！！！
数维房建设计软件功能全面升级完善
【330版本-机电】
快来上手试试新功能吧
01
机电通用功能篇
自动创建空间
适用于批量创建空间，解决无法批量创建空间的问题，提高空间创建效率。
操作方法：
①进入通用页签-空间标题栏-点击自动创建空间功能；
②设定好空间编号、创建限制等参数；
③设置好匹配规则设置；
④选择创建范围，单击确定按钮，创建完成；
视图样板功能
在出图阶段，为满足图纸出图要求，针对视图的样式显隐进行控制，并且批量应用到视图，增强视图样板控制能力，提升设计师专业设计效率。
操作方法：
①启动视图样板管理功能，选择协同参照设置；
②设置协同参照中建筑、结构专业的对象样式及显隐；
临时隐藏功能
设计建模过程中，对于个别构件可进行临时隐藏，增强设计师在专业设计建模过程中的操作便利性。
操作方法：
①选中构件后，在左下角选择隔离方式-隔离所选/隔离未选；
②左下角/右上角选择退出隔离模式，可以恢复到隔离前状态；
③左下角点击将隔离应用至视图，可以将临时隐藏构件按图元隐藏；
净高分析
完成机电专业设计后，增加房间空间的净高分析，确定是否满足要求，支持设计师完成管综排布，提高设计质量。
操作方法：
①管综-净高分析按钮，启动功能；
②设置要分析的区域、净高要求；
③设置净高分析填充方案；
④设置参与净高分析的单元；
⑤设置升降板与忽略指定标高下的构件参与分析；
⑥点击分析即可得到结果；
导出DWG
在出图阶段，导出DWG图纸时，图层可设置显示色卡；合并导出，默认间距放大4倍；结构梁不遮挡建筑底图。
操作方法：
①进入通用页签-导入导出标题栏-点击导出DWG功能；
②弹出功能界面，单击配置按钮；
③弹出DWG导出设置界面，设置相关参数;
④选择视图；
⑤点击确定按钮，即可导出DWG图纸；

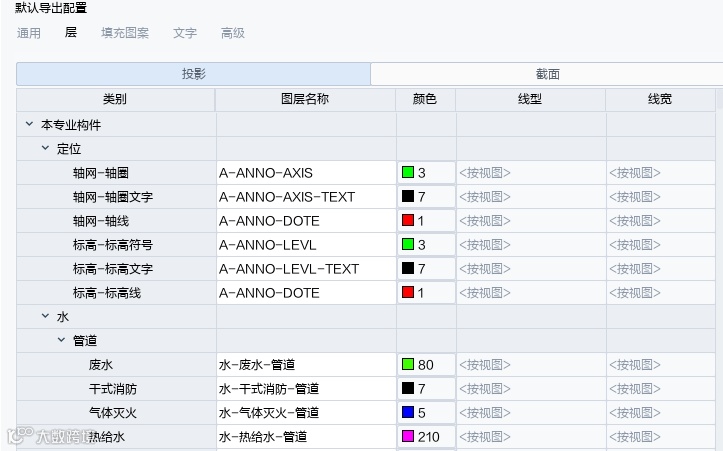

图层设置显示色卡

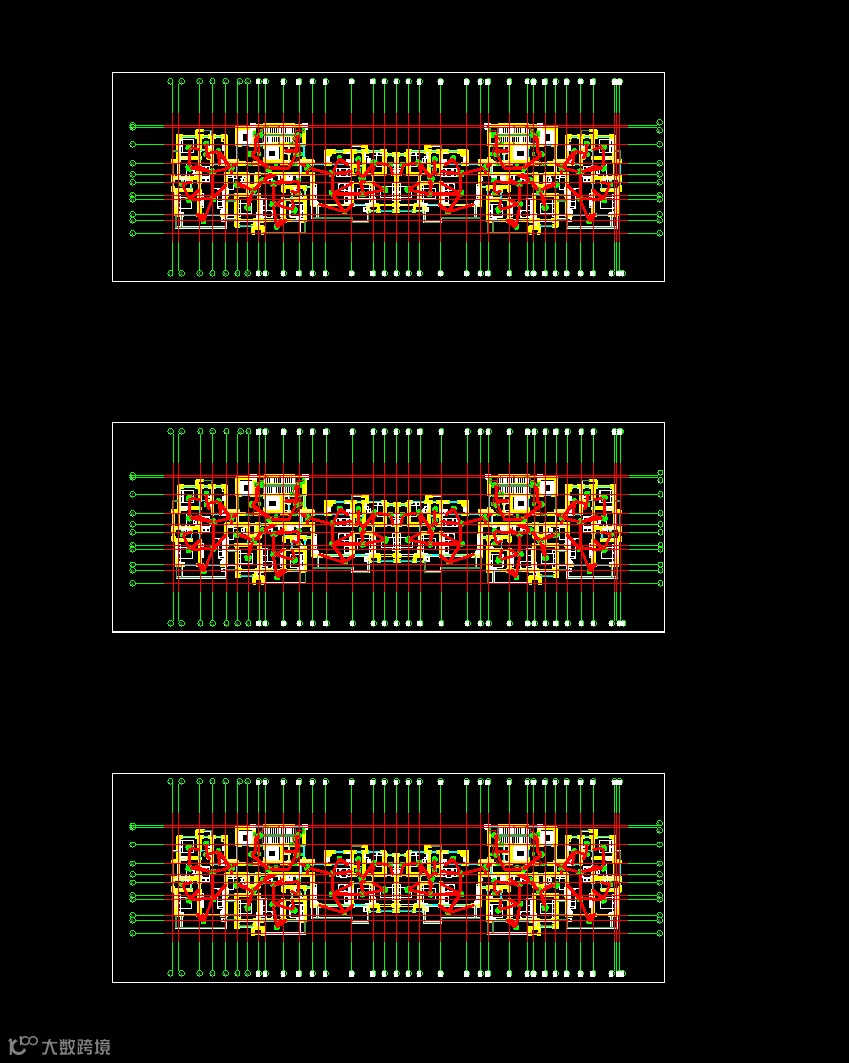

合并导出，扩大图纸间距

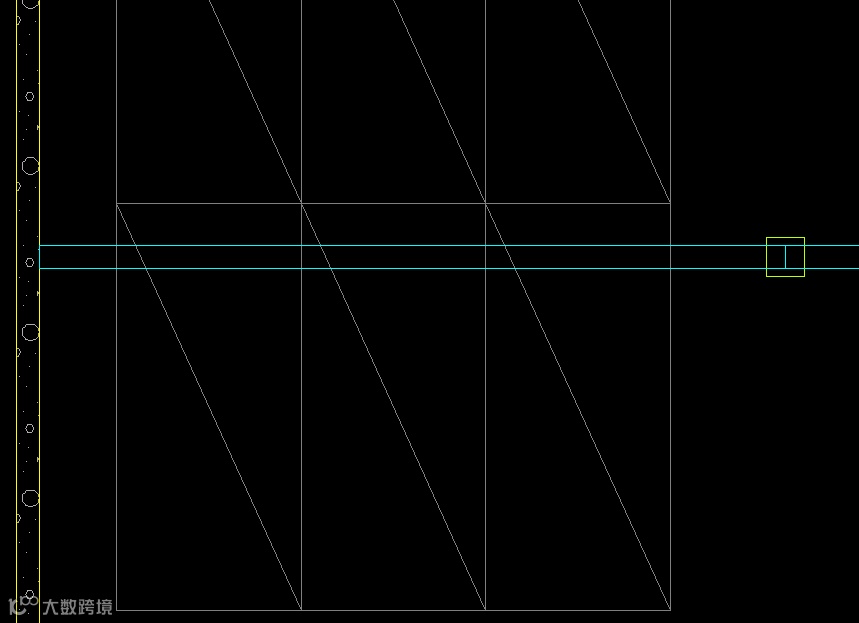

结构梁不遮挡建筑图
02
机电专业功能篇
模块一
给排水专业
1、设备连接
（1）卫浴排水连接支持后排水的卫浴器具与横管连接；
（2）雨水斗连接支持后排水的雨水斗与横管或立管连接；
（3）卫浴给水连接支持垂直三通连接；
操作方法：
给水连接：在动态面板选择垂直连接；
排水连接、雨水斗连接：与原操作方法无区别；

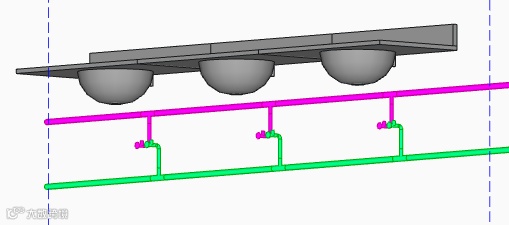

给水连接

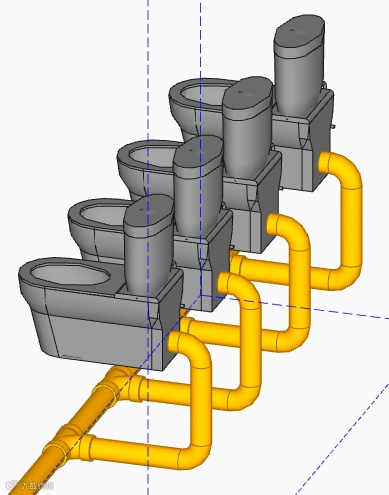

排水连接

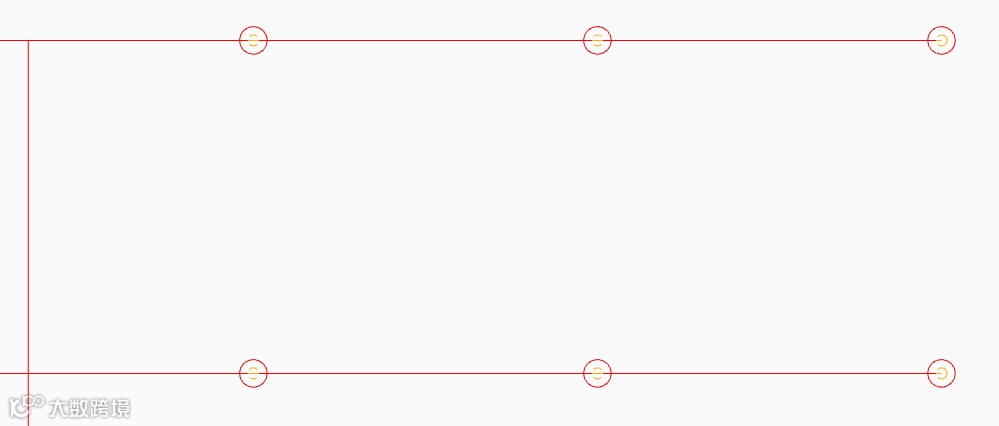

2、喷淋短管消隐
喷淋平面图出图时，下喷喷头出图消隐短立管，提高出图整洁性。
操作方法：
①新项目：直接应用视图样板，P-自动喷水平面图 或 P-消防平面图；
②旧项目：配置过滤器和视图样板并应用；
修改前
修改后
模块二
暖通专业
1、风管绘制、连接
完善风管绘制连接方式，支持修改绘制风管时的参照标高；增加支持风管天圆地方连接方式，提高设计建模效率。
操作方法：
①启动风管绘制命令，在二级界面中切换所要绘制风管的参照标高；
②启动风管连接命令，在右侧面板中选择连接方式为变径/天元地方连接；

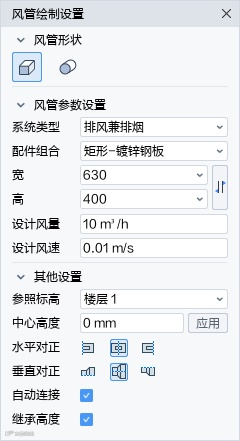

风管绘制支持切换参照标高
风管连接支持变径/天圆地方连接

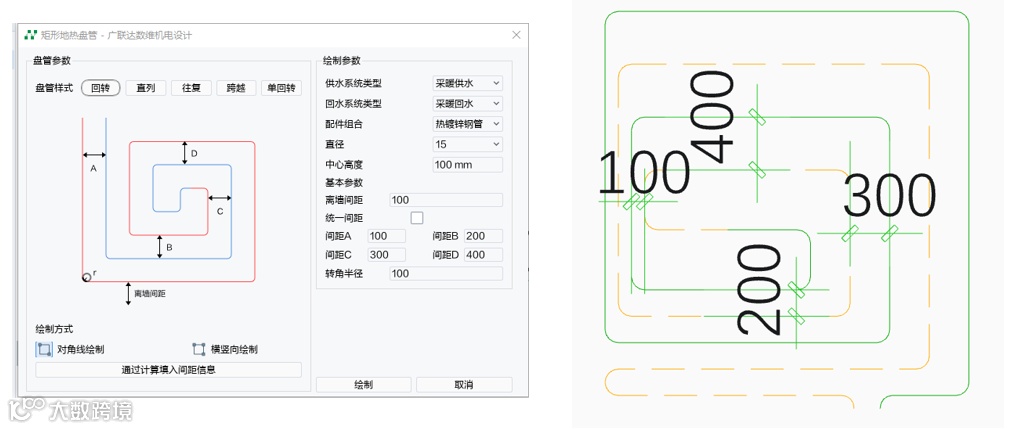

2、地热盘管模块
采暖设计中，地热盘管模型创建时，根据需要，灵活设置管道间距。
操作方法：
①启动矩形地热盘管命令；
②取消勾选统一间距；
③分别设置间距值；
④点击绘制；
模块三
电气专业

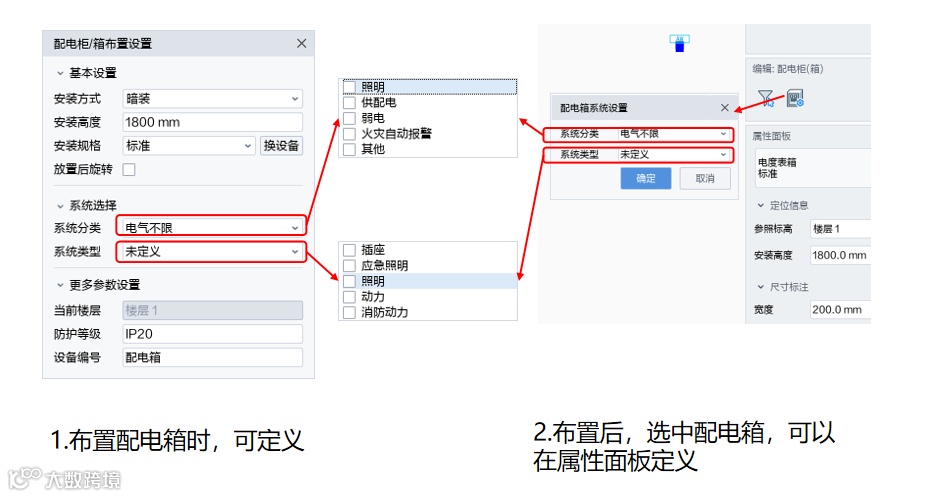

1、配电箱模块
配电箱在根据系统类型进行显隐控制，未连导线时，增加手动定义系统类型，便于控制显隐。
操作方法：
①进入电气页签-供配电设备标题栏-点击配电箱(柜)功能；
②弹出功能界面，选择配电箱，确定进入布置界面；
③在布置界面，选择系统分类、系统类型，布置配电箱，完成预定义；
④在视图中选择配电箱、在属性面板点击按钮，可预定义系统；
2、自动吸附功能
批量调整灯具高度时，一键快速调整吊装设备的构件高度、吊杆长度并将吊杆端部吸附至主体下。
操作方法：
①进入电气页签-点击自动吸附功能；
②设置好吸附标高、吸附主体、偏移量；
③吊杆设备吸附需要选择吸附方式；
④框选设备，吸附至主体，完成；

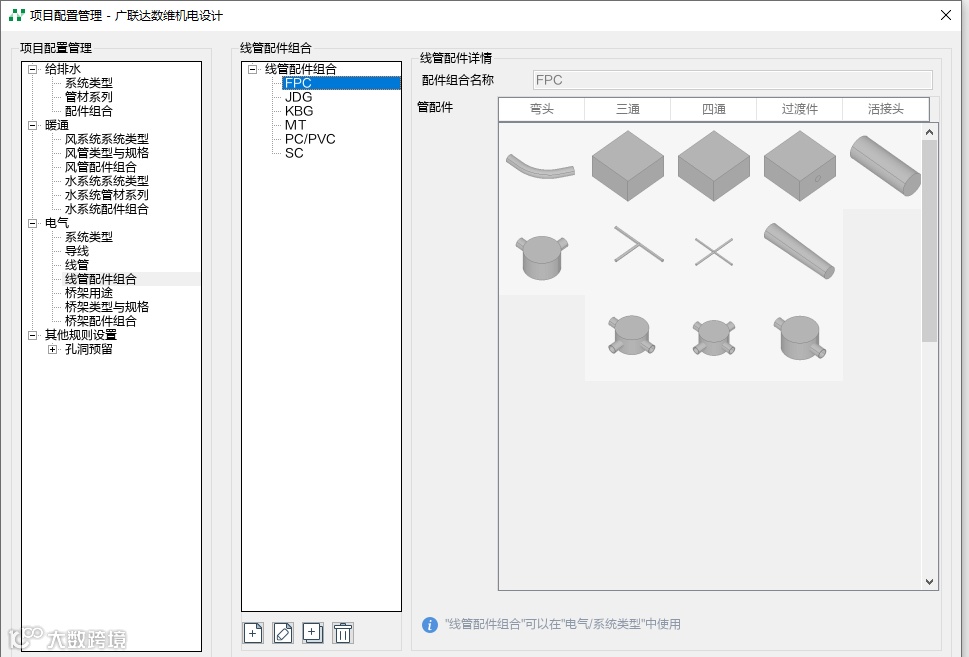

3、线管配件
线管配件增加司令盒，适用于在住宅、办公等场合，满足不同样式的线管配件需求。
操作方法：
①进入通用页签-点击项目配置管理功能；
②在线管配件组合内，设置司令盒线管配件；
③正常绘制线管，即可使用司令盒；
