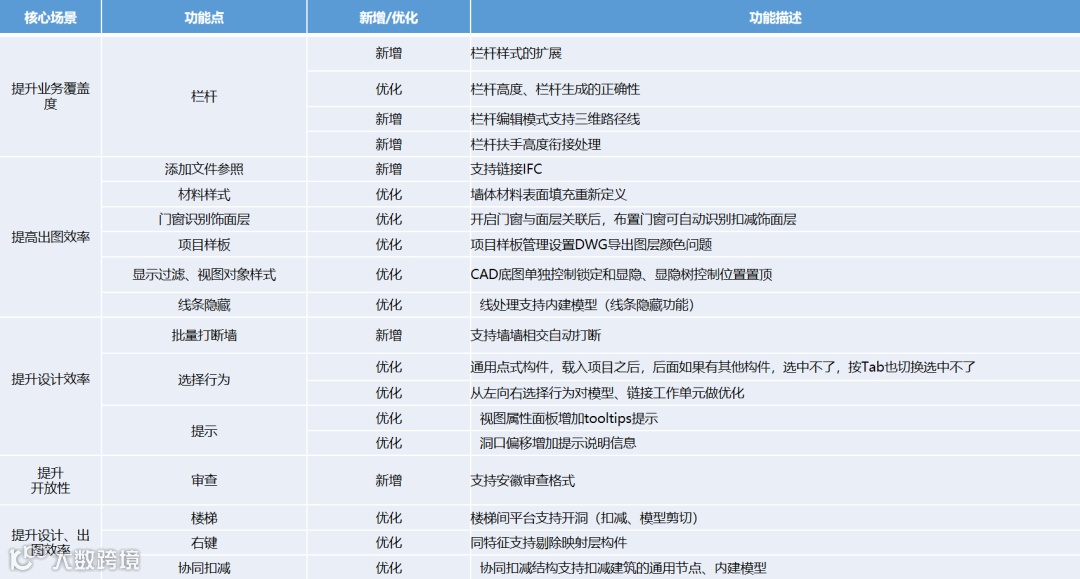

数维房建330版本更新速看——建筑

适用场景：

适用于交付安徽图模一致性审查文件的项目。

操作方法：

1、三维视图下，点击【审查设置】，选择安徽地区标准集，启用；

2、点击【导出审查模型】，点击【确认导出】；

3、选择需要导出的图纸范围，当前审查要求必须选择图纸；

4、点击【确定】，选择本地储存目录，保存即可。

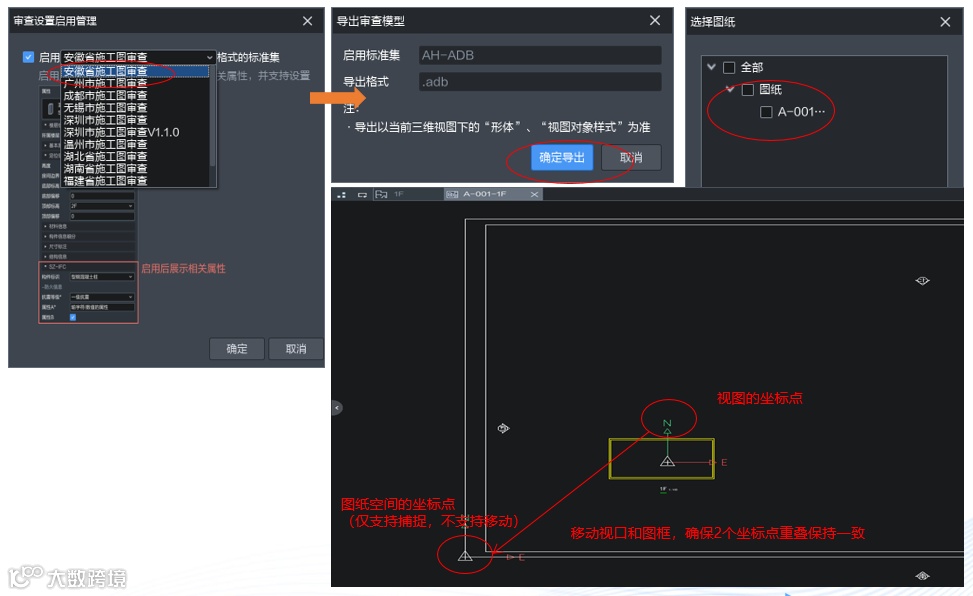

图示

注意事项：

①被隐藏的对象自动被导出。

②视图里的坐标要与图纸中坐标保持对齐，导出后图模一致才能自动关联。

适用场景：

①参照链接外部IFC文件，进行建模、出图的场景。

②将方案设计阶段的成果进行对接，完成出图的场景。

操作方法：

1、IFC文件先上传协同平台；

2、在工具端，点击协同参照位置，点击加号，点击【添加文件参照】-勾选IFC文件，点击确定；

3、默认原点对原点。

视频演示

注意事项：

①仅支持链接数维系列、Revit、Archicad、SU、Rhino、构力、Tekla、3D3S、Allplan导出的IFC文件，不同软件对形体定义不同，在转化为ifc的时候或者ifc链接到数维解析的时候，异形形体可能存在转化失败的问题，这个属于长期要攻克的难点，不在330范围。

②对象样式未放开，默认统一给了7号细线，如果需要放开可以后续补丁放开。

适用场景：

①栏杆路径线的创建、调改场景。

②栏杆路径线的合法提示。

操作方法：

1.点击栏杆，进入编辑模式；

2.点击绘制方式（直线、弧线、拾取线），进行创建；

3.选中已有的路径线，点击拾取主体，点击目标主体的面；

4.路径线调整到目标主体上；

5.点击完成，退出编辑模式，完成栏杆创建。

视频演示

注意事项：

①不支持创建z向的栏杆路径线。

②三维绘制存在捕捉不精准为已知问题，建议平面绘制。

适用场景：

①适用于不同项目类型的栏杆建模、出图的场景。

②适用于调改扶手、立柱、杆件截面尺寸的场景。

操作方法：

1、点击栏杆参数编辑，点击构造配置；

2、弹出构造配置面板中，扶手页签下，扶手截面可下拉选择轮廓样式库中截面，也可设为无；

3、立柱页签下，立柱构件下拉可选择载入的杆件族，也可设为无；

4、栏杆件页签下，栏杆件构件下拉可选择载入的杆件族，也可设为无。

视频演示

适用场景：

对每个cad独立控制显隐、锁定；其次cad显隐属于高频操作，排序需要置顶。

操作方法：

1、导入cad底图；

2、左侧显隐目录树，点击小眼睛；

3、或点击视图对象样式-导入对象，点击底图对应的小眼睛。

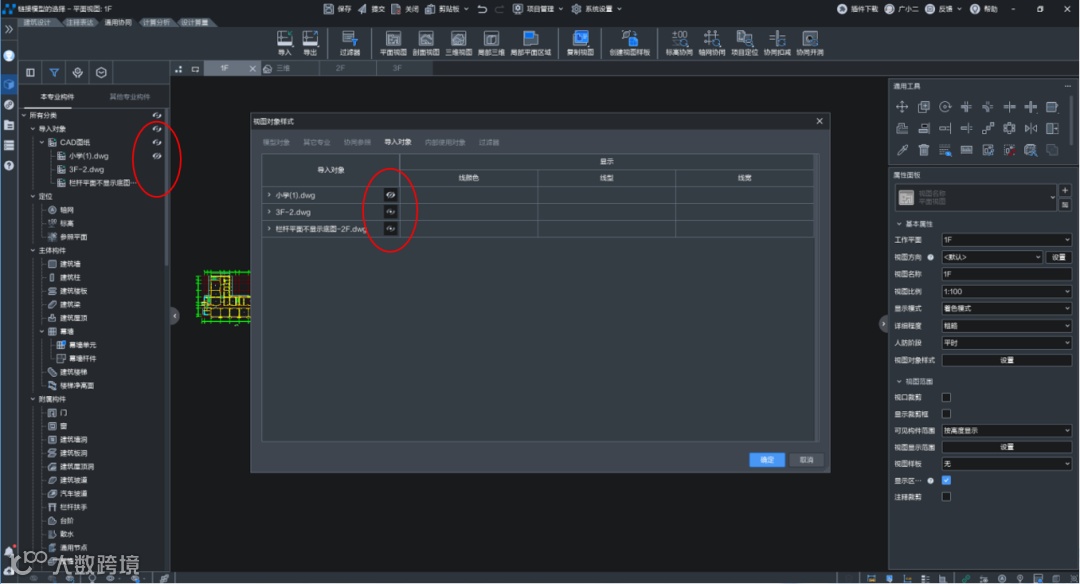

图示

注意事项：

①显隐属于视图级操作，仅对当前视图有效，锁定属于全局命令。

②目录树会显示整个项目的所有cad，不只是当前视图内可见的cad，可以只对当前视图内的对象做操作。

适用场景：

适用于墙体相交时，自动打断的场景。

操作方法：

1、选中需要处理的构件，点击【批量打断墙】，点击确定；

2、或点击【批量打断墙】，选中需要处理的构件，点击确定；

3、符合相交条件的墙体，完成断开；

4、批量打断后，如果墙连接、房间状态等不完善，可以点击【批量建立墙连接】、【房间更新】做自动修复。

视频演示

适用场景：

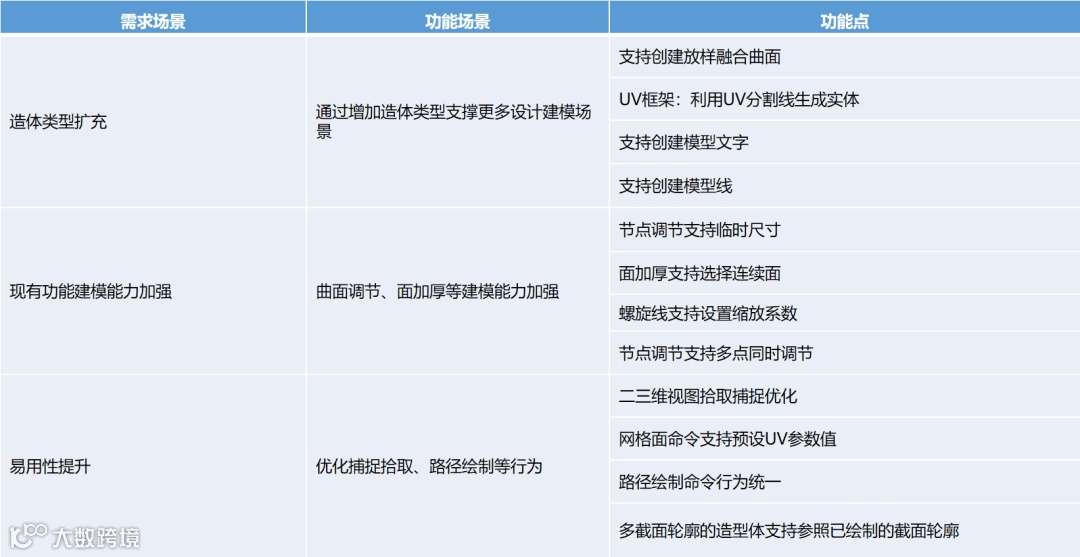

一般用于复杂曲面屋顶或幕墙造型，结合加厚体和节点调节能力使用，能够支撑更为复杂的设计场景。

操作方法：

1、二维路径及三维路径均支持；

2、轮廓既支持封闭轮廓也支持开放轮廓；

3、支持拾取路径线。

视频演示

注意事项：

如果需要绘制三维路径应使用空间多段线、螺旋线、拾取线功能绘制，临时参照面功能仅三维路径命令激活时可用。

适用场景：

利用UV线条生成贴合曲面的框架结构。

操作方法：

1、支持拾取网格免得UV线条作为路径；

2、支持拾取网格面的边界作为路径。

视频演示

注意事项：

①避免重复建模操作，批量生成实体模型。

②模型支持与网格面联动更新，可以实时更新框架结构。

功能范围：

1、模型线生成放样面所需路径；

2、拾取空间曲线作为路径生成放样面；

3、对放样面进行网格化划分；

4、拾取网格面线条作为路径生成框架体；

5、利用融合体及连续面加厚功能创建门洞；

6、利用模型文字功能创建门号标识。

视频演示
