【330版本-设计制图】
重磅升级
数维房建设计软件功能全面升级完善
01.
重点功能演示-

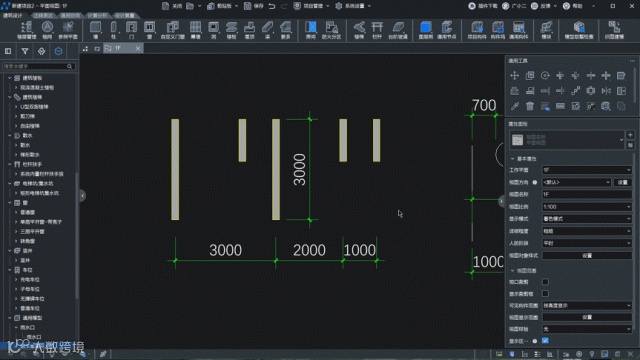

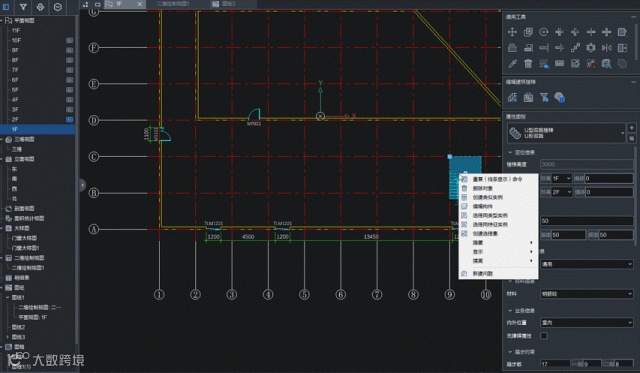

尺寸标注驱动主体（三端）
适用场景：
使用尺寸标注准确定义标注主体间的距离以满足设计想法。
操作方法：
选中标注主体->可驱动的标注高亮->修改数值->主体移动。
图示
注意事项：
①最终效果和移动相同，方向为沿着尺寸标注线的方向移动；
②模块、多段线都是整体移动，不能独立驱动其中的一部分；
③机电由于管网更新机制的限制，可能会存在驱动后，尺寸标注关联的两个主体同时移动的情况；
④尺寸标注创建在交点和点之间时，斜向驱动交点，标注方向可能会变，且最终数值与输入不一致。
02.
重点功能演示-

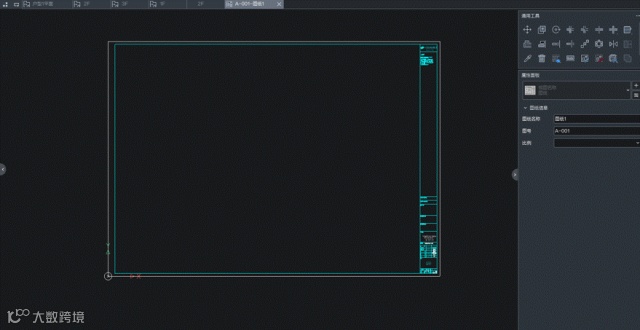

关联视图优化（三端）
适用场景：
子视图创建和布置到图纸。
操作方法：
1、选中子视图->鼠标左键拖拽至图纸内放置；
2、创建子视图时，能够继承父视图对象的显示隐藏状态；
3、在父视图和子视图可以单独控制同一对象的线条显隐状态。
图示
03.

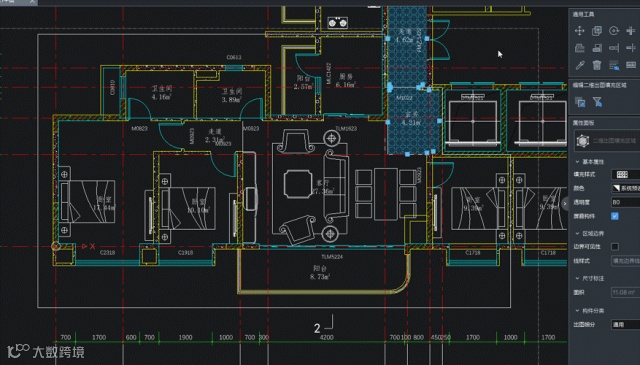

重点功能演示-线、填充
及遮罩支持模型裁剪（三端）
适用场景：
局部出图或分图时，使用模型裁剪框控制三维模型和二维图元补充图形的显示范围。
操作方法：
1、绘制模型裁剪框形状；
2、开启视口裁剪；
3、二维图元按裁剪框轮廓进行裁剪。
图示
注意事项：
尺寸标注的主体选择二维图元的点、线、边时，主体裁剪后，尺寸标注会做区间隐藏或合并。
04.
重点功能演示-
批量创建图纸（三端）
适用场景：
需要创建多个图纸，布置视口出图。
操作方法：
1、在布图下选择批量创建图纸 ；
2、选择视图 ；
3、在批量创建图纸对话框中编辑前缀、图号、图纸名称、图框或添加视图。
视频演示
注意事项：
①自动添加前缀仅对手动新建图纸起效；
②仅前缀和图框支持选中后批量修改；
③二维绘制制图作为主视图添加后，不再支持作为子视图，作为子视图一张图纸只能添加一次；
④自动排序目前仅对01、001形式的排序起效。
05.
重点功能演示-

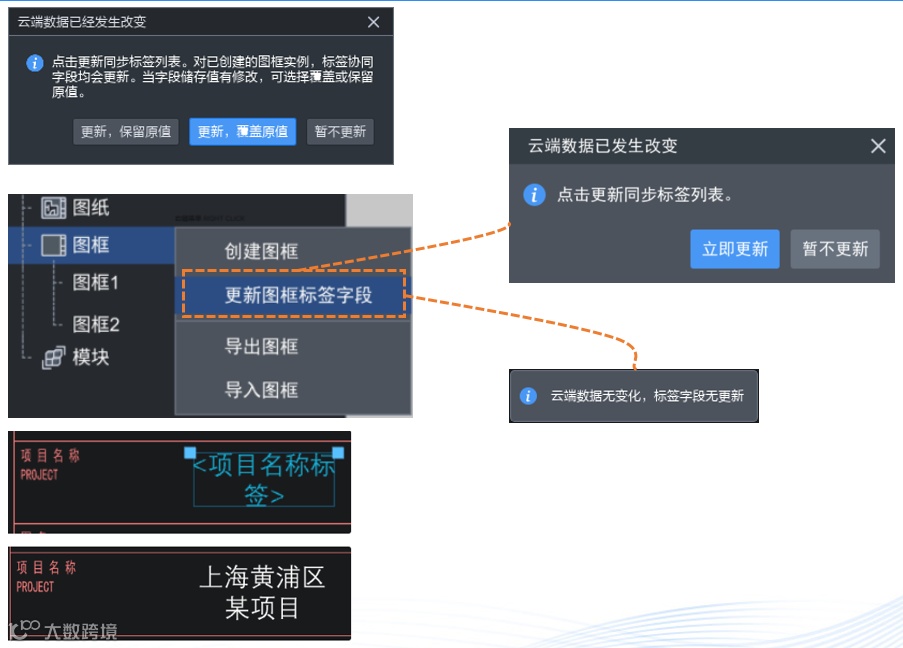

图框交互优化（三端）
适用场景：
使用图框标签进行图名、编号、负责人等内容表达。
操作方法：
1、进入图框编辑模式->布置标签；
2、左侧目录树->选中图框->右键选择更新图框标签字段；
3、进入图框编辑模式->布置标签->通过拖动标签夹点控制标签换行位置和宽度。
图示
06.
重点功能演示
-导出多视口比例设置（三端）
适用场景：
一张图纸包含内两个及以上不同比例的视口。
操作方法：
1、创建图纸；
2、布置多个不同比例视口；
3、图纸比例随第一个布置的视口联动更新，可以指定为图纸内包含的其他视口比例值。
图示
注意事项：
①以图纸内放置的第一个视口比例为基准值；
②图纸内多个视口使用了指定的图纸比例，会随机指定比例随哪个视口联动；
③联动的视口在图纸内删除时，图纸比例会选择图纸中包含的最大视口比例。

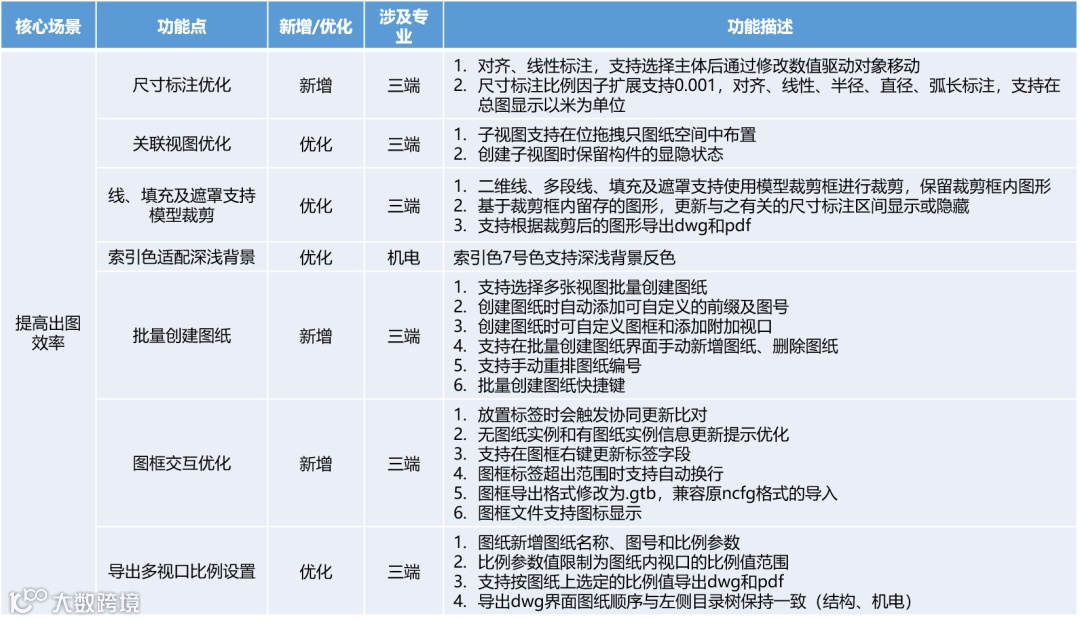

更过功能展示
更多新增、优化的功能等你解锁
软件下载链接：https://www.fwxgx.com/softwares/list/320
软件学习链接：https://jzkt.fwxgx.com/courses/25138.html
