机器设计与特点说明

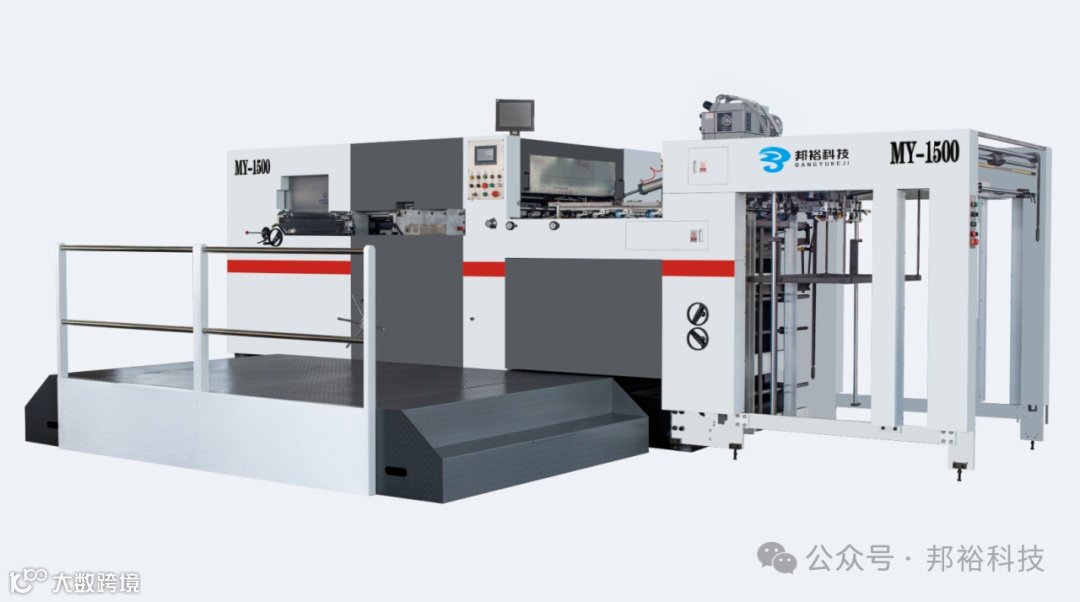

MY1500全自动模切压痕机是我公司结合国内外同类产品的优越性能研制开发的适用于高档彩箱、彩盒模切的专用设备。本机应用高强度叼纸牙排，先进的开牙叼纸机构能适应各类型板纸、瓦楞纸；前后定位及侧定位机构使纸张的模切精度得以保证。具备高精度间歇机构；动作迅速的气动离合，气动锁版。使用可编程序控制器及人机界面，数字显示机器的工作速度、加工张数、总运行时间；机器的故障显示使故障排除操作非常方便。应用变频器控制主电机，无级调速，运行平稳。本机多处设有传感器和安全装置，保障机器正常工作和人身安全。手动盘车方便省力。
局部介绍

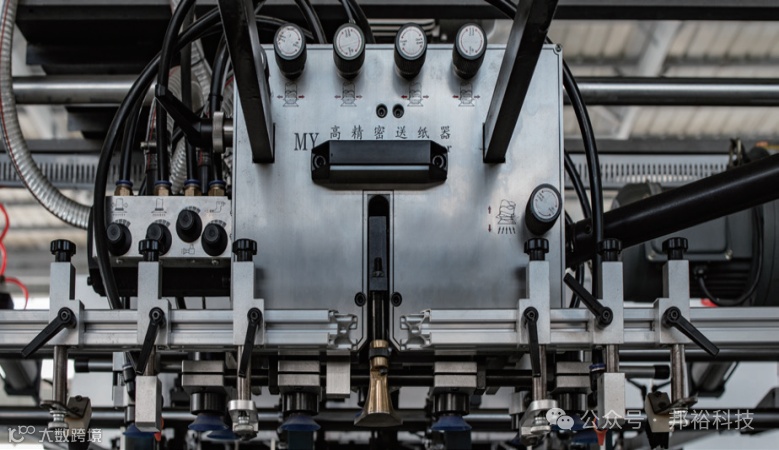

飞达给纸部
1、飞达采用四吸五送的大飞达头，可对较厚的纸张进行平稳的输送。飞达头的高低和大小纸的调整，省工省力，方便省时。
2、输纸框和气缸的结合，有问题轻松解决。
3、进口输纸皮带摩擦力大，高耐磨使用更长久。
4、给纸飞达采用四吸五送的专用飞达，保证各种纸张的平稳输送。力量大，到位时间准确。
5、方便先进的推拉一体规，调整方便。带有微调，微小距离不停机轻松搞定。推拉互换方便快捷。

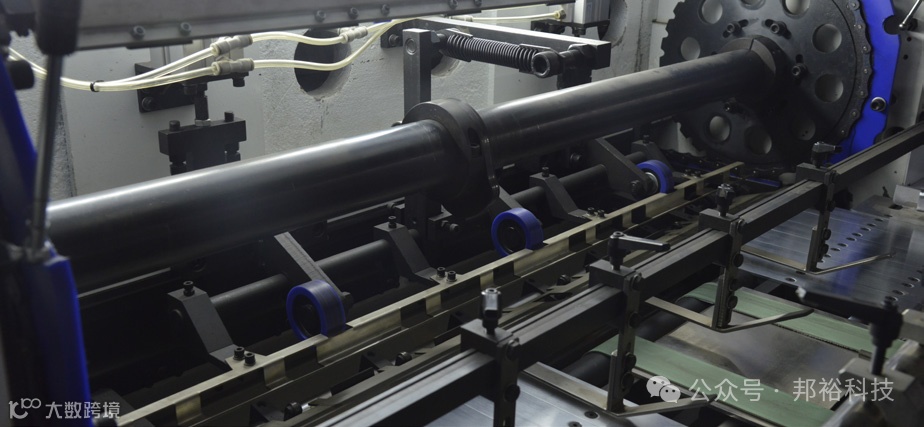

纸张定位输送部

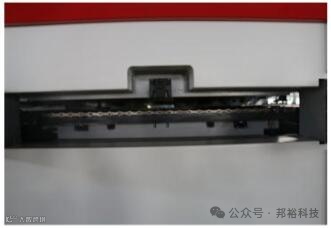

1、独特的上下式前规配合叼牙机构，保证翘曲的纸张都能顺利传送并保证模切精度。
2、前规具有左右叼口微调装置，简单转动手轮便可对准规矩。
翘曲纸张输送矫正装置。
3、牙排采用铝镁合金型材，强度高不变形，牙排所有螺钉、螺母采用防松标准螺钉、螺母。
4、进口输送链条，高强度含油尼龙导链板并且有滴油式润滑装置，高速噪音低。
前规和侧规采用宽幅设计，使对裱纸张一样高精度模切。
主传动部

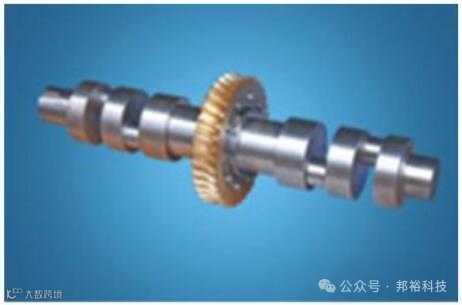

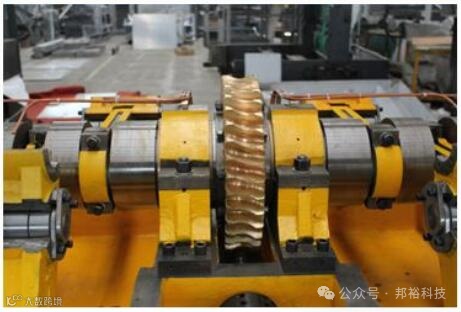

1、模切动作采用蜗轮蜗杆副和经特殊设计的曲轴连杆机构，具有噪音低、压力大、精度高、机械寿命长的特点。蜗轮、蜗杆、曲轴均采用数控研磨加工。
2、主机机体、上下模切平台，都采用高标号球墨铸铁材料并经时效处理。具有耐磨损和机械平压力大，形变系数低等特点。
3、主传动润滑采用浸油式和进口高压齿轮泵不间断润滑方式。油路安装有机油过滤清洗装置和油压异常保护装置，保证数年后机械内部始终如新。
4、离合器采用大转矩气动离合器，反应速度快，力矩大，便启动、急停、点动等动作准确，且不用维护，寿命长。
纸张模切部

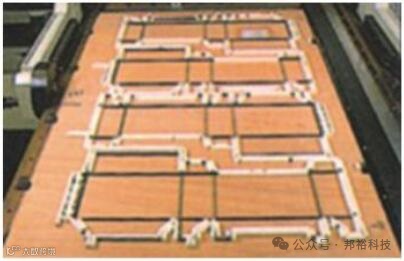

1、模切版采用四爪螺母紧固式安装，保证大幅面模切版始终平整，并配气动锁版装置，有效降低换版准备时间。
2、钢板采用淬火处理锰合金钢材料，寿命极长。钢板气动悬浮装置，能轻松装卸。
3、模切压力四点调节方式，轻松旋动手柄便可调节，也可单独调整。
4、350吨压力无论卡纸、瓦楞纸、厚板纸同样轻松模切。
5、散版，纸落等异常自动控制，实现机械操作人性化自动化。

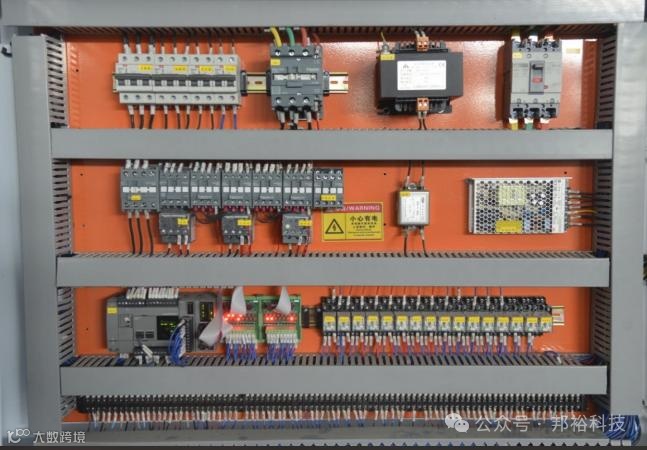

电器电控部
1、整机采用日本IDED公司整体解决方案，中央高速PLC控制，触摸屏参数设置和实时通讯监控，稳定且方便维修。
2、出现故障解决方案提示。
3、CE标准的安全保护装置和警示装置，保证人机安全。
4、主马达采用高防护等级马达和进口变频器，动力永不间断。

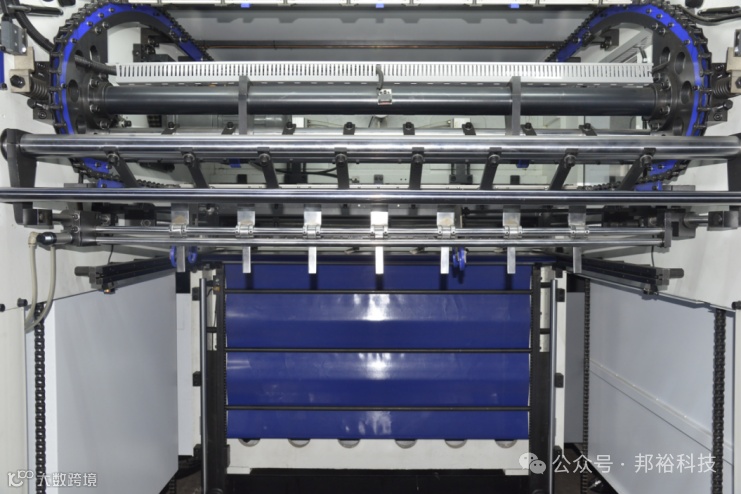

电动副收纸及高台成垛收纸部
1、本机配备电动副收纸装置，保证给纸收纸不停机，提高生产效率，副收纸采用收纸帘方式收纸， 对各种模切纸张整体面积有效承载，避免接纸结构间隙不当造成纸张不能顺利接收的不良后果，保证纸垛齐整。尤其对某些软薄纸张也同样达到完美的效果。
2、成垛堆积收纸方式，可以满足客户对纸堆不同的处理方式，以便更灵活掌握。
主要技术参数
纸张适用范围：E、C、B、AB最大厚度不超过8mm
最大纸张尺寸：1510×1100mm
最小纸张尺寸：450×450mm
最大模切尺寸：1485mm×1085mm
板框内尺寸：1510×1130mm
模切钢板尺寸：1515×1120mm
模切压力：350T
最高转速：5500r/h
可加工纸张厚度：纸板1.5-8mm
总功率：23KW
电压：380V
机械重量：20T
机器尺寸：10000×6000×2580mm
主要部件配置
名 称
|
品 牌
|
主电机
|
台湾高崎
|
PLC
|
台湾丰伟
|
变频器
|
富士
|
减速电机
|
台湾 晟邦 中大
|
轴 承
|
FKG/FAG
|
离合器
|
上海宇意
|
稳压电源
|
台湾明纬
|
交流接触器
|
施耐德
|
油泵电机
|
宝腾
|
过滤器
|
台湾维良
|
按钮开关
|
日本 和泉
|
旋转接头
|
日本 SMC
|
自动控开
|
日本 和泉
|
光电开关
|
欧姆龙
|
板框
|
调质处理5mm厚锰钢板
|
油路
|
全铜油管
|
注：表中各元件的规格，型号及参数，因产品不断改进，可能略有不同，如有变更，恕不另行通知，望请见谅。
随机附件
序号
|
名称
|
数量
|
备注
|
1
|
版框组合
|
1
|
|
2
|
活动牙
|
8
|
|
3
|
钢板
|
2
|
|
4
|
吊环螺钉
|
4
|
M36
|
序号
|
名称
|
单位
|
数量
|
1
|
螺丝刀
|
个
|
2
|
2
|
450活嘴扳手
|
把
|
1
|
3
|
机油壶
|
个
|
1
|
4
|
内六角扳手
|
套
|
1
|
5
|
呆扳手
|
套
|
1
|
6
|
气动接头
|
个
|
5
|
7
|
气管
|
米
|
8
|
8
|
吊扣
|
个
|
40
|
9
|
专用扳手
|
个
|
1
|
10
|
牙排
|
个
|
1
|
11
|
除尘枪
|
把
|
1
|
12
|
说明书
|
份
|
1
|
13
|
装箱单
|
份
|
1
|
14
|
出厂合格证
|
份
|
1
|
15
|
变频器说明书
|
份
|
1
|
注：表中各元件的规格，型号及数量，因产品不断改进，可能略有不同，如有变更，恕不另行通知，望请见谅。
售后方案
一、机器设备本身的性能品质优良。365天专设值班人员接受咨询。电话：13832991311
二、我们承诺向买方提供免费的技术咨询服务及模切工艺的技术指导。
三、快捷有效的售后服务，我们提供12个月免费设备保养服务。并有定期回访。当机器出现故障，买方不能排除的情况下，制造商承诺在36小时内，服务技师到达贵公司服务。常见操作故障见说明书中排除手册
四、我们承诺将提供设备终年保养和服务。提供操作说明书、技术文档、常见操作故障排除手册、电器原理图等技术文件。
