图元显示网格状怎么办？GTJ2026三大场景指南

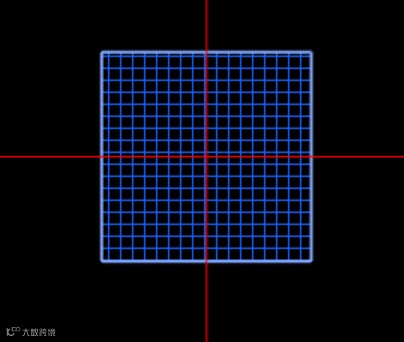

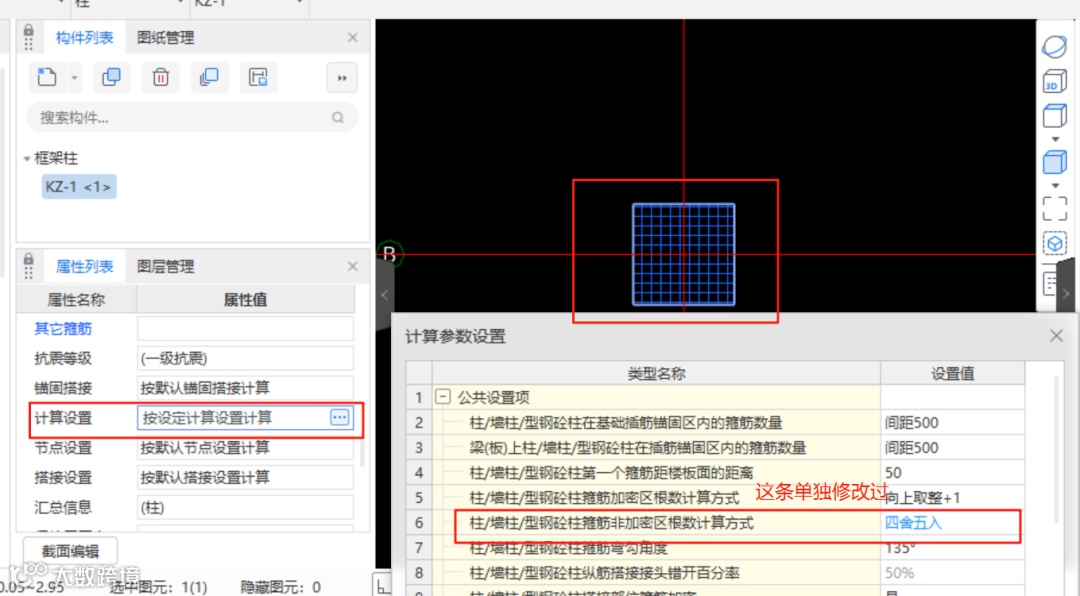

//图元水平垂直相交的网格//

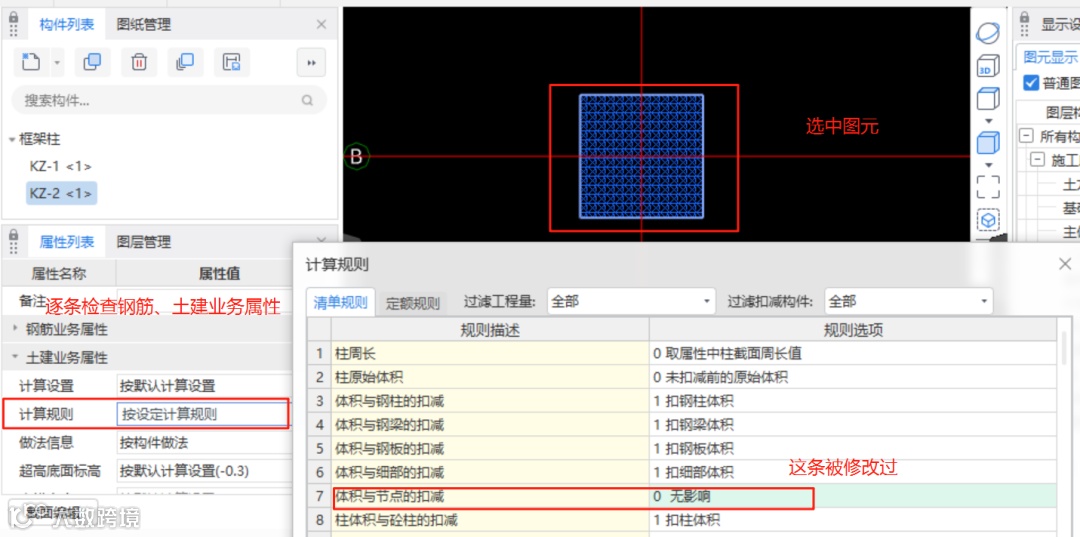

原因：选中图元，查看【属性列表】，单独修改过土建或钢筋的计算设置/计算规则/节点设置/做法信息导致。

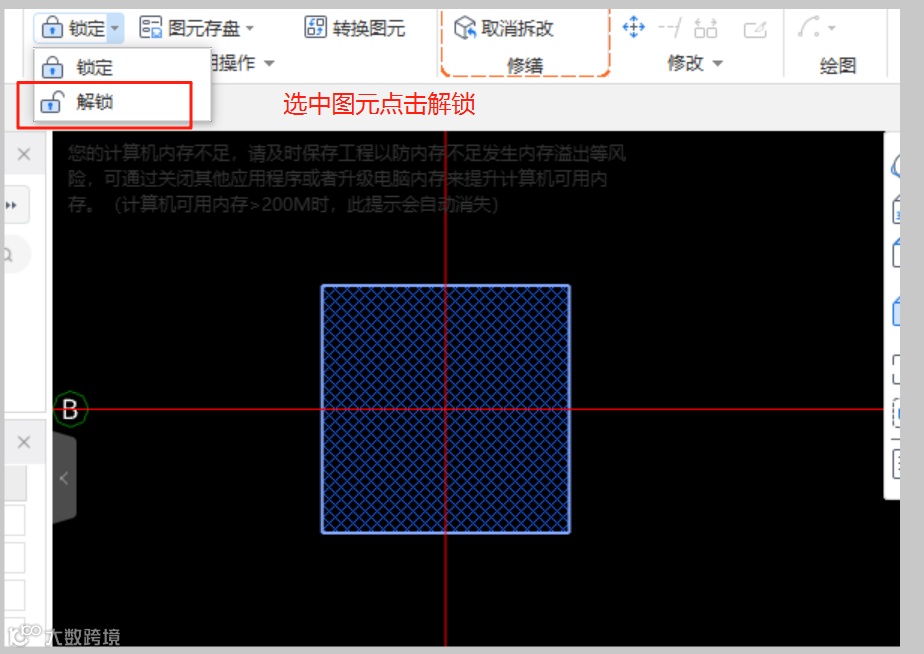

// 图元斜向网格 //

原因：图元被锁定了。

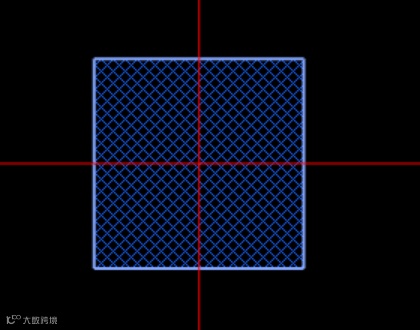

// 图元斜向和水平垂直相交网格 //

原因：图元被锁定，同时也在【属性列表】中有单独修改过计算设置/计算规则/节点设置/做法信息导致。

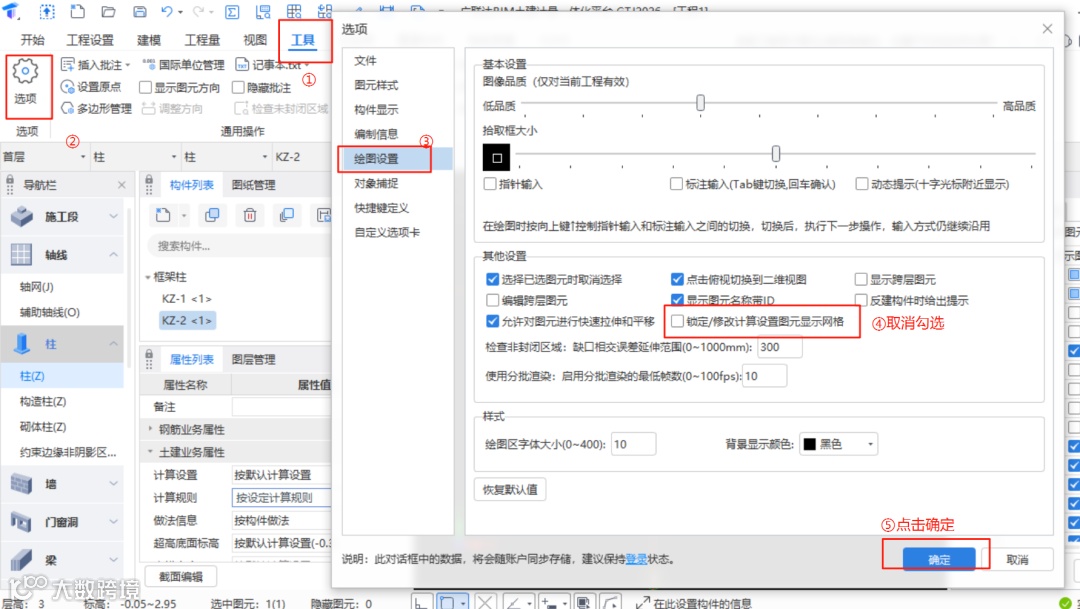

如果不想让图元显示网格状，点击【工具】-【选项】-【绘图设置】-将【锁定/修改计算设置图元显示网格】的对勾去掉，则图元会显示正常状态。

操作视频请点击：https://www.fwxgx.com/articles/243944

其他常见问题请点击：

https://www.fwxgx.com/articles/243547
