安安有话说丨值得点赞收藏的【通风空调】提量技巧

一、通风管道刷油是怎么计算的？

场景一：图元识别前；

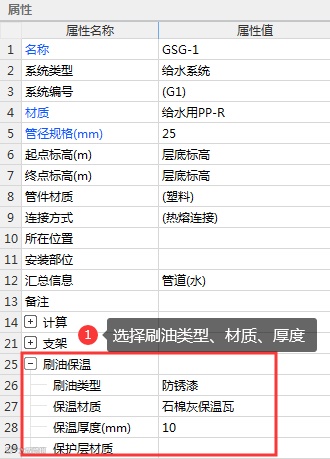

方法：在管道界面新建管道，然后在属性中设置刷油类型、保温材质、保护层材质，输入保温厚度，然后识别图元即可。如图：

场景二：图元识别后；

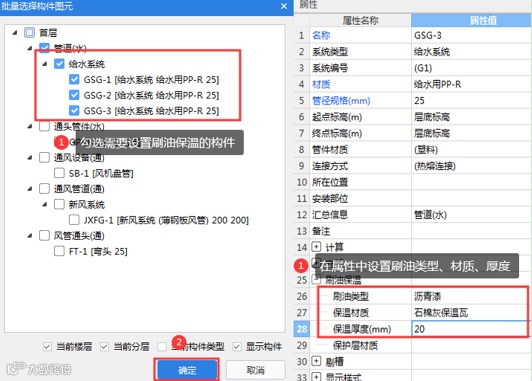

方法：点击【批量选择】（快捷键：f3）功能，在窗口中勾选需要计算刷油保温的管道名称确定，然后在属性中设置刷油类型、保温材质、保护层材质，输入保温厚度，汇总计算完成即可。如图：

二、设备标注分开如何合并？

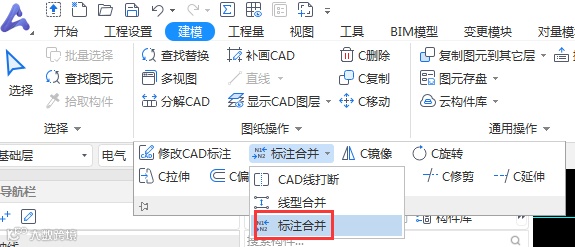

点击【标识合并】功能，左键框选需要合并的两行标注右键确定即可。如图：

三、S型风管如何识别？

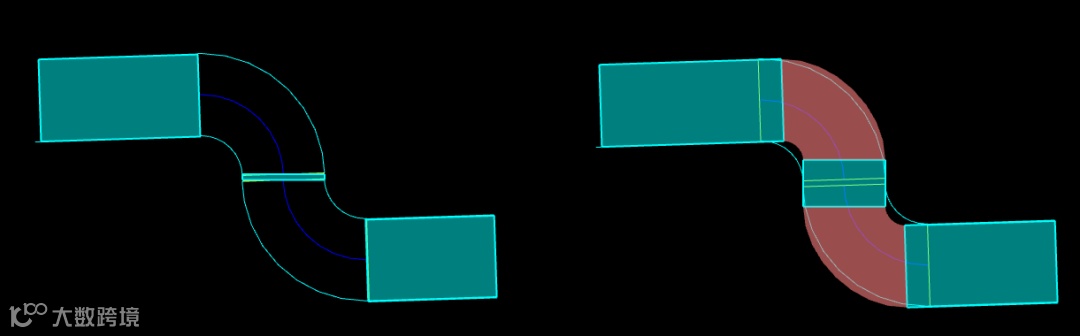

用【直线】在两个风管中间绘制一小段风管，然后再用识别通头识别即可。如图：

四、通风管道的大小头如何绘制？

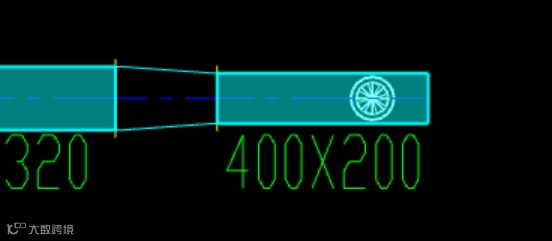

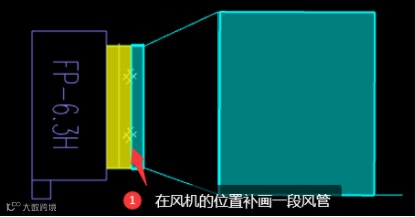

步骤一：在风机连接的位置补画一段风管。如图：（注：天圆地方需要补画一段圆形风管）

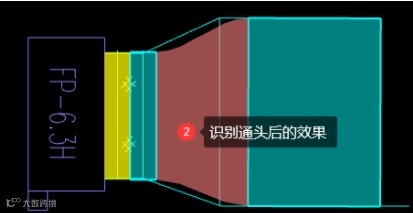

步骤二：点击【风管通头识别】功能，左键选择需要生成通头的风管（支持框选），右键确定即可。如图：

备注：1、生成通头要素：标高和系统类型一致才能生成通头。

2、天圆地方是大小头中的一种，是圆形风管和矩形风管连接处时会生成天圆地方。

五、风管和风机之间如何生成大小头？

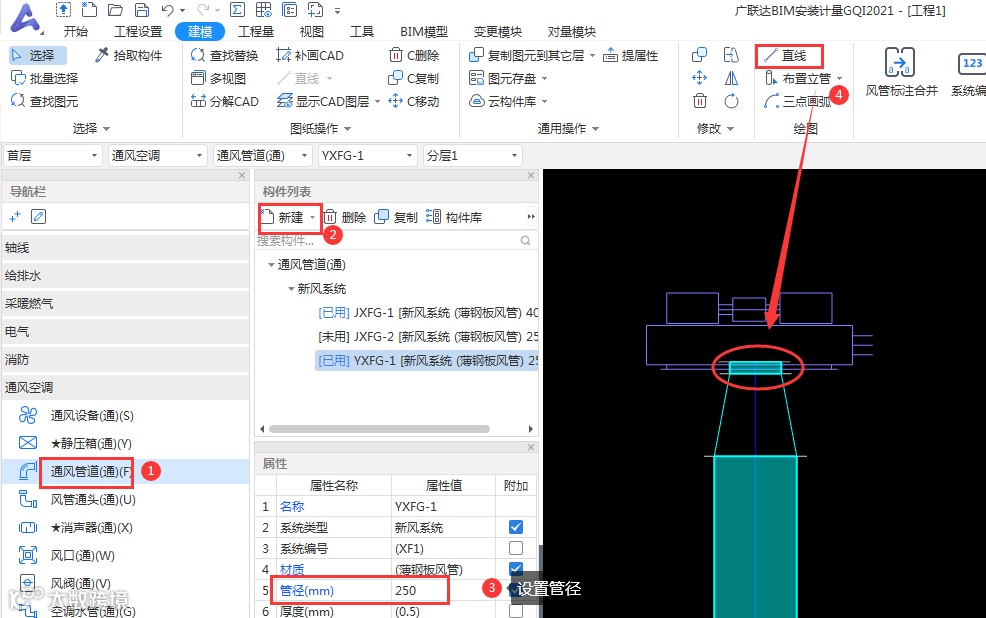

步骤一：点击工具下【测量两点距离】测量一下设备连接位置的风管宽度，然后新建该宽度的风管（圆形/矩形），然后用【直线】绘制一段风管。如图：

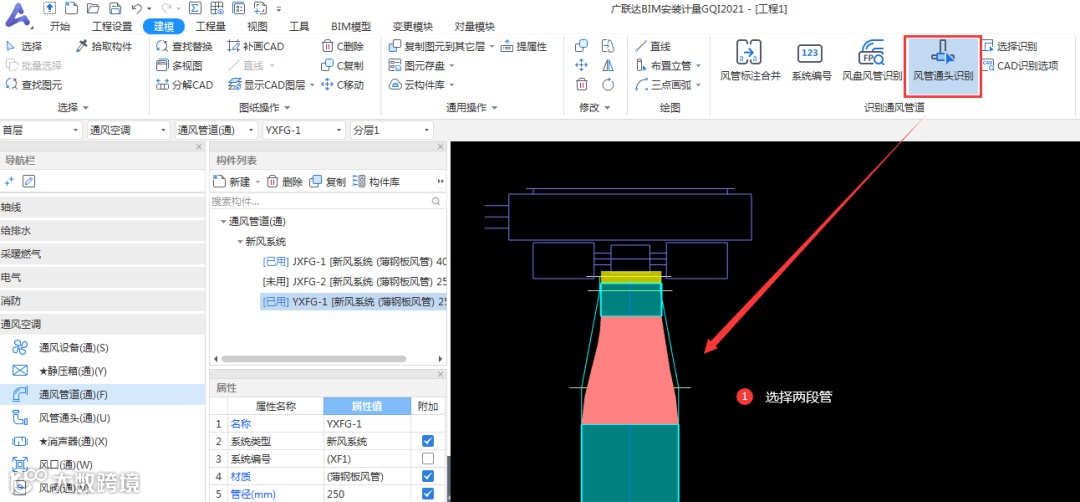

步骤二：点击【风管通头识别】功能，选择两段风管右键就可以生成大小头或天圆地方。如图：

备注：两段风管的标高和系统类型需要一致。

六、镀锌钢板风管怎么统一设置厚度呢？

场景一：识别风管前：

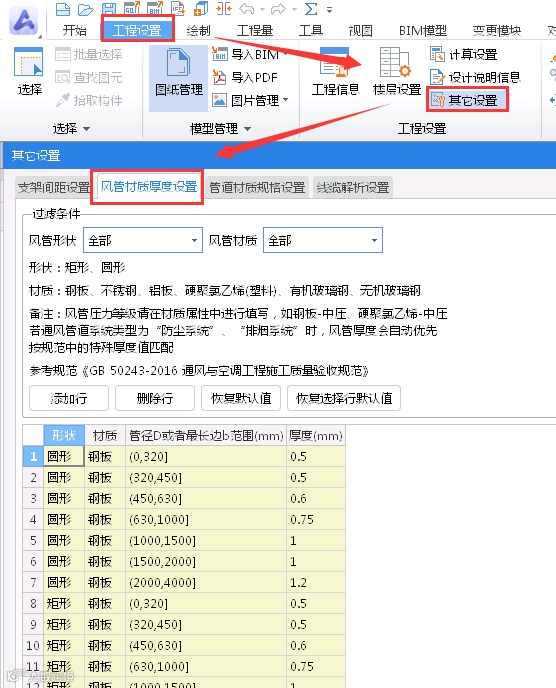

方法一：工程设置---计算设置---其他设置---风管材质厚度设置---支持手动设置。如图：

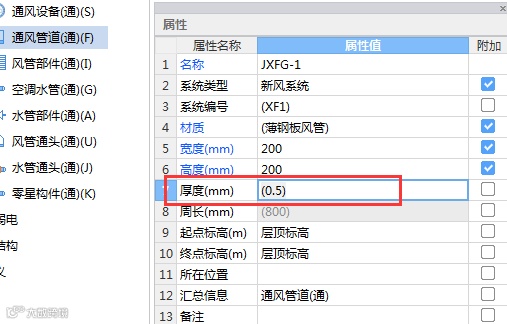

方法二：新建构件时，在属性中直接修改风管厚度（将括号删除），如图：

场景二：识别风管后：

方法：左键点选/框选或批量选择（快捷键:f3）将风管图元选中，然后在属性中修改风管“厚度”即可。

七、软件如何计算分歧器？

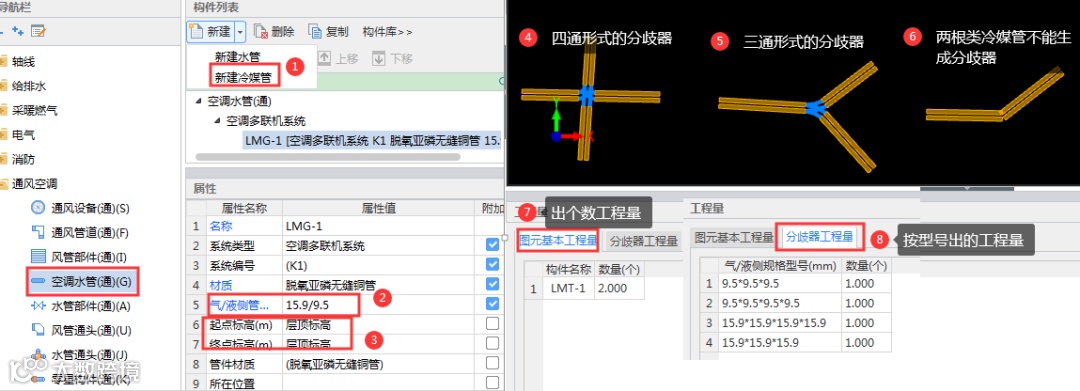

将冷媒管识别完成，只要三根或四根冷媒管相连接时就会生成分歧器。如图：

八、风管如何按照规格型号出量?

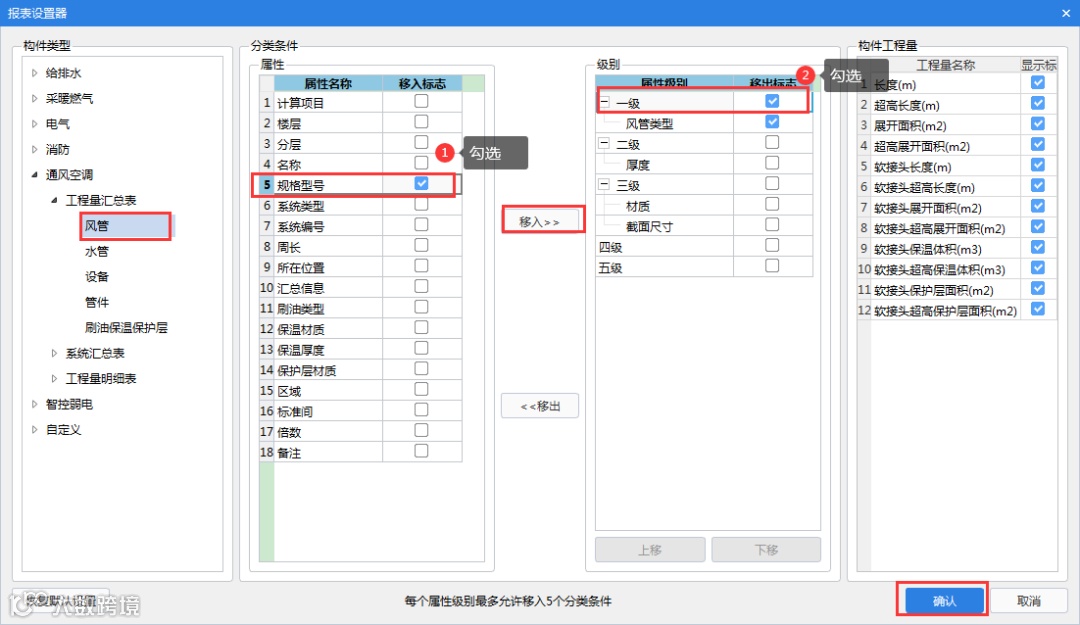

点击【报表设置器】，将规格型号和级别选中，点击移入，然后点击确定即可。如图：
