上期安安介绍了给排水算量中容易忽略的8大问题，大家有没有应用呢？相信认真学下来的各位永远“快人一步”，别停下来，今天把舞台交给电气专业。灯光师、摄影师就位，接下来开始我们的表演吧！
问
一、一根CAD线代表多条回路，如何操作？
答
场景一：一部分CAD线是公用的，后面又分开为不同的回路时：
方法：需要将共用的CAD线识别为组合管道，然后用【设置起点】【选择起点】功能给组合管道内配线，组合管道不计算工程量。
场景二：回路始终是一根CAD线，后面也没有分开时：
方法：如果多根管属性完全一致时，在绘图界面绘制/识别一根，然后选中图元在属性中输入倍数；

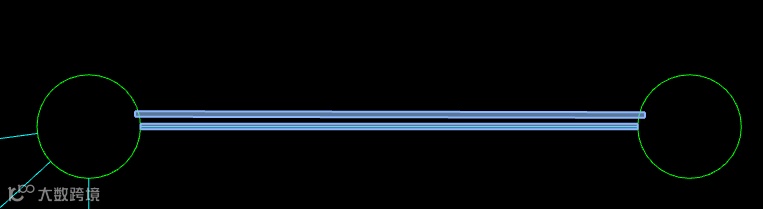

如果多根管属性不完全一致时，在列表中分别新建两种配管，在属性中分别设置好属性，然后点击【多管绘制】功能绘制两管或先识别出来一根，另一根用直线错开一点位置绘制在旁边。如图：
场景三：消防报警管线时：
方法：点击【消防报警管线】，在窗口中双击“构件名称”，分别添加两种配管，点击确定即可。如图：

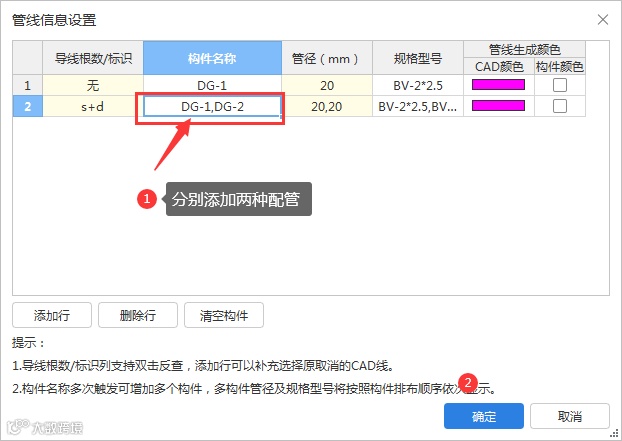

问
二、如何识别管线到墙内？
答
步骤一：在建筑结构界面先将墙识别完成。
步骤二：将图例识别完成（例如：灯具、开关、插座设备）。

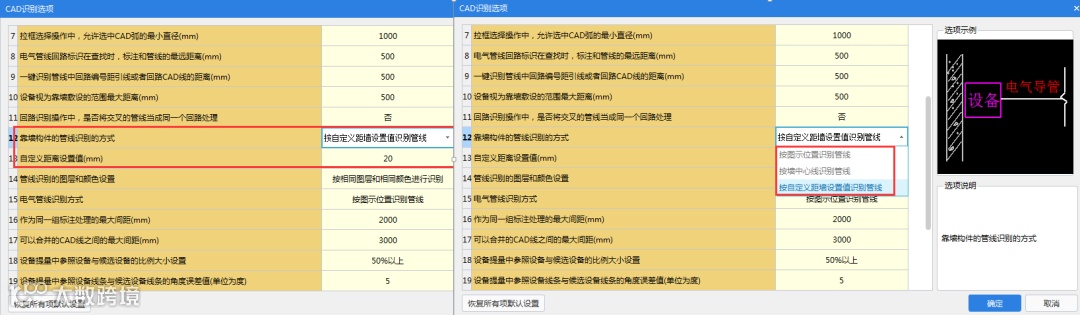

步骤三：在导管界面点击【CAD识别选项】，在窗口中将“靠墙构件管线识别的方式”选择为“按墙中心线识别管线”，然后再识别管线即可。如图：
问
三、如何多管绘制？
答
步骤一：在列表中新建好所有需要的管道构件，在属性中设置管径、标高等属性。

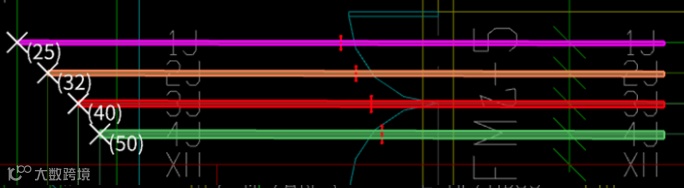

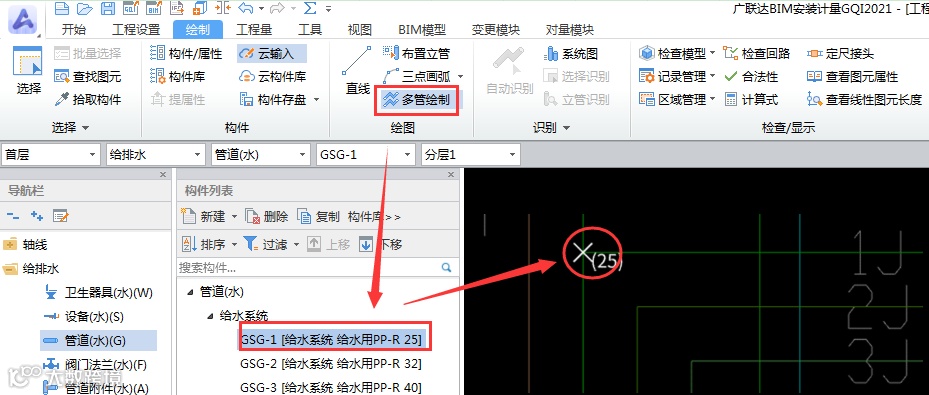

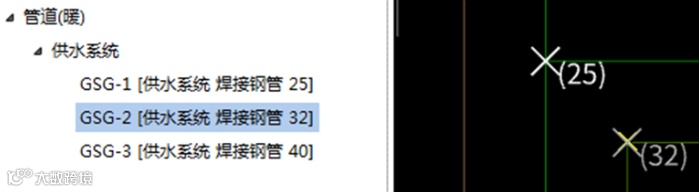

步骤二：点击【多管绘制】功能，在构件列表中选中第一个管道构件，绘图区会显示“x”和对应的管径标识，左键在图纸上点击该管径的第一个点，如图：
左侧列表中再选择第二个管道构件，还会显示“x”和对应的管径标识，左键在图纸上点击该管径的第一个点，如图：
依次类推，布置第三个、第四个点......，插入点设置完成后，右键确认，这时移动鼠标就可以绘制管线了，（后面的操作方法和【直线】绘制一致了）如图：
问
四、如何设置桥架避让？
答

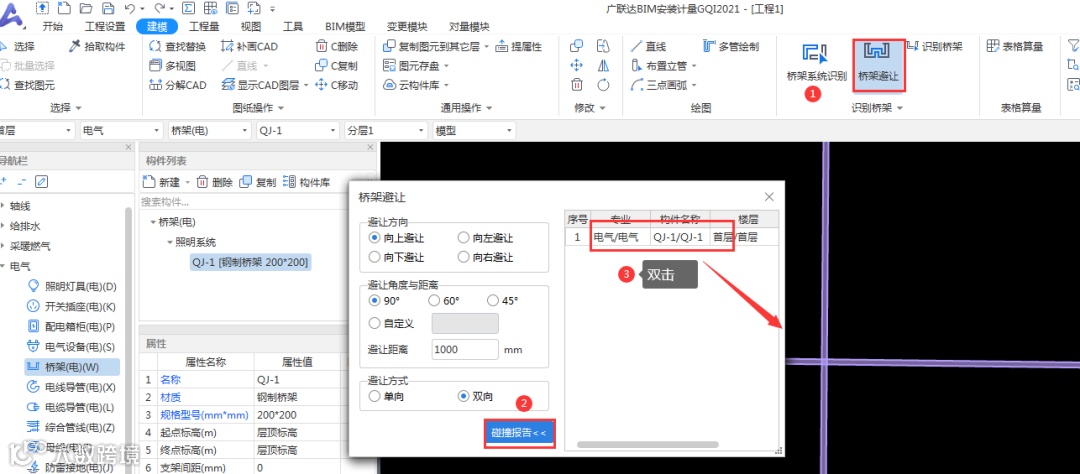

步骤一：点击【桥架避让】功能，在窗口右下角点击“碰撞报告”，在右侧的结果中会显示相交的桥架，双击即可定位位置。如图：

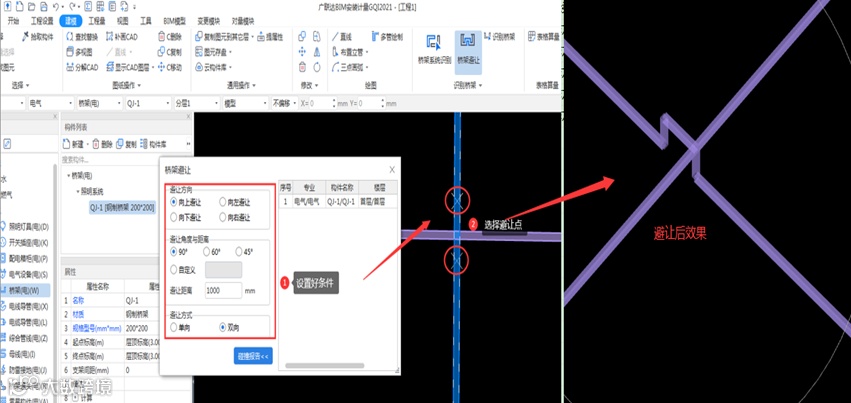

步骤二：如果相交的桥架图元需要避让时，在避让窗口左侧设置好避让的条件，如：避让方向、避让角度、避让距离、避让方式，设置好后左键点击需要避让的图元，左键在图元上选择两个避让点，右键即可。如图：
问
五、什么是干包式电缆头，软件怎么计算电缆头？
答
干包式电缆头就是现场制作的电缆头，只需要端子就可以。
电缆/电线只有与配电箱连接时才会计算线缆头，如果电缆头数量不对，建议检查配管或桥架是否与配电箱连接上。
备注：如果是【设置起点】【选择起点】给桥架/线槽配线时，需要点击【选择起点】的配管才能看到端头。

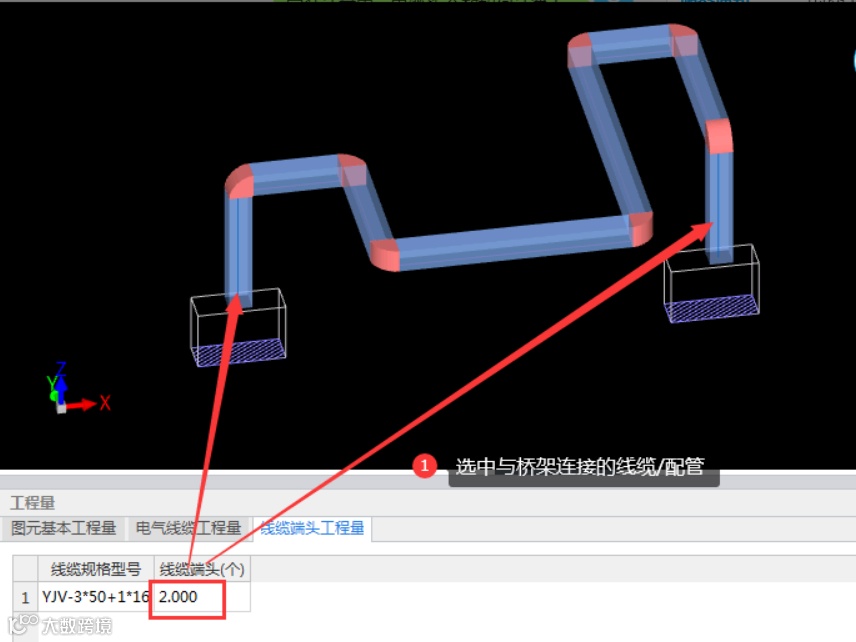

如果是【桥架配线】给桥架/线槽配线时，需要分别点击两端配电箱连接的线缆才能查看到两个端头。如图：
问
六、在照明回路中，图纸设计的配管规格不一致，软件怎么调整？
答
步骤一：点击【多回路】功能，左键选择需要识别的CAD线右键确定。

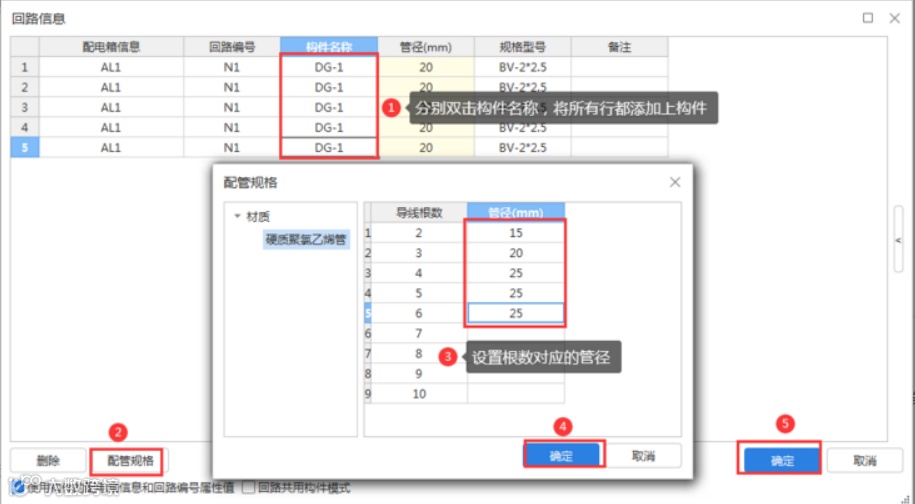

步骤二：在窗口中分别双击“构件名称”栏，将所有行都添加上构件，点击左下角“配管规格”，分别设置根数对应的管径，点击确定即可。如图：
问
七、已经画完了管线，但是没有设置灯具和配管之间的金属软管，如何修改？
答

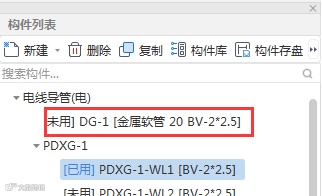

步骤一：在构件列表中先新建好需要的立管材质。如图：

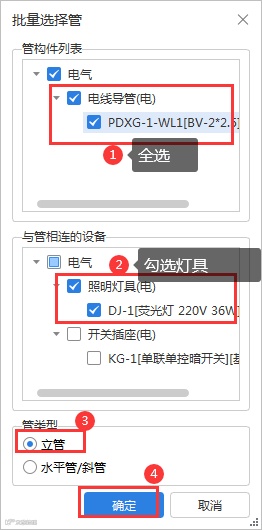

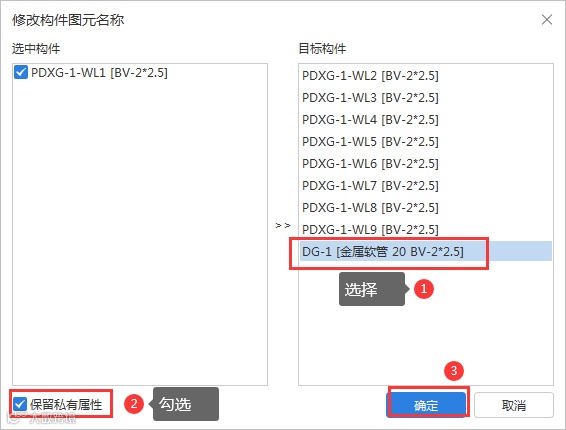

步骤二：点击【批量选择管】功能，将连接灯具的立管选中，然后鼠标在绘图界面右键点击【修改名称】，在目标构件中选择刚才新建的立管，将窗口左下角的“保留私有属性”勾选上，点击确定即可。如图：
问
八、配电箱内备用回路是否可以不识别？
答
备用回路上如果有明确的线路信息时一般是需要识别的，操作方法和主线路一致，如果没有标明任何回路信息时可以不识别。
问
九、灯槽类的隔盏回路如何识别？
答
步骤一：在管线界面（电线/电缆），将桥架/线槽图元识别/绘制完成。
步骤二：点击【隔盏回路】功能，在窗中选择“灯槽类隔盏”。如图：

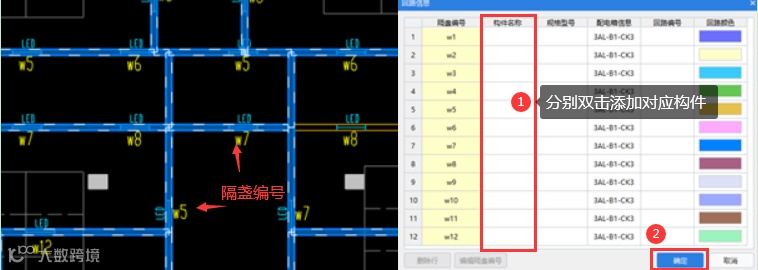

步骤三：左键在绘图界面点击任意一段桥架及隔盏的编号右键，在窗口中双击“构件名称”栏，在列表中选择对应的构件，全部添加完成后，点击确定即可。如图：
问
十、分层1中画的桥架，为什么在分层2中还显示？
答
原因：桥架是无分层属性图元。
无分层属性的图元有：轴网、建筑结构、自定义、配电箱柜、桥架、线槽、组合管道、通风设备。特点是在任何一个分层内识别图元，在其他分层中都会显示。

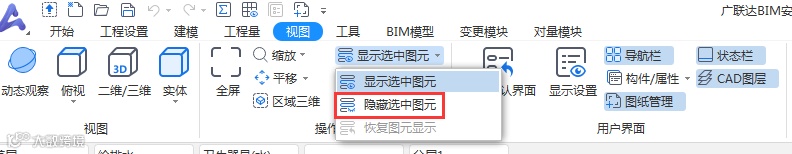

不显示方法：点击视图下【隐藏选中图元】功能，左键选择图元将该图元隐藏掉即可。如图：
