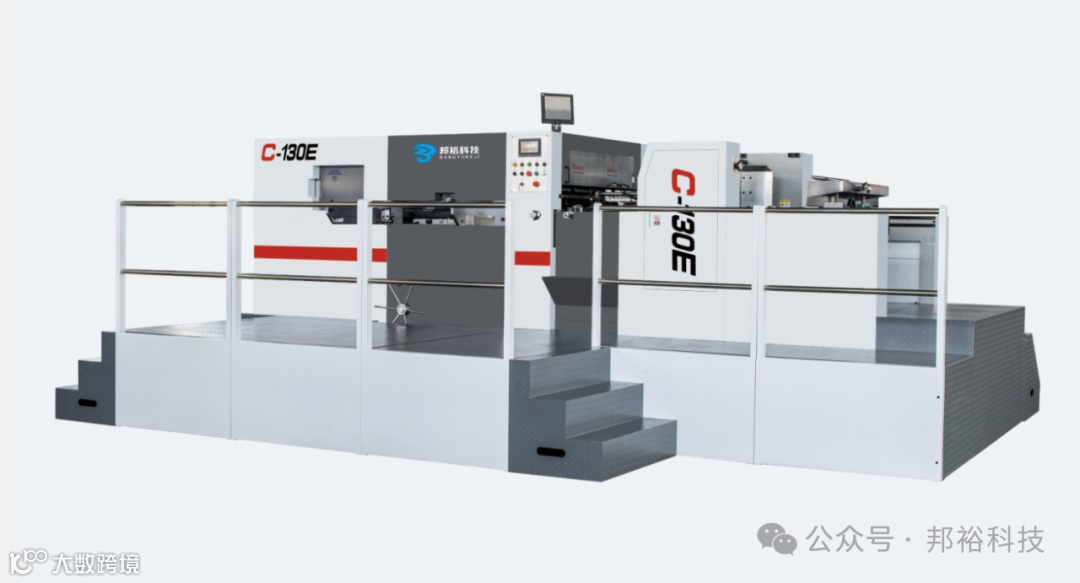

C130E全自动模切压痕机是我公司结合国内外同类产品的优越性能研制开发的适用于高档彩箱、彩盒模切的专用设备。本机应用高强度叼纸牙排，先进的开牙叼纸机构能适应各类型板纸、瓦楞纸；前后定位及侧定位机构使纸张的模切精度得以保证。具备高精度间歇机构；动作迅速的气动离合，气动锁版。使用可编程序控制器及人机界面，数字显示机器的工作速度、加工张数、总运行时间；故障显示排除方便。变频调速，运行平稳。本机多处设有传感器和安全装置，保障机器正常工作和人身安全。模切压力前后可单独调节，盘车省力，同时还可进行无叼口模切。
主要部件配置
名 称
|
品 牌
|
主电机
|
高崎
|
给纸机PLC
|
显控
|
主机PLC
|
日本和泉
|
给纸变频器
|
科姆龙
|
主机变频器
|
霍尼韦尔
|
伺服电机
|
威科达
|
减速电机
|
正名
|
收纸气缸
|
亚德客
|
轴 承
|
FKG/FAG
|
离合器
|
上海宇意
|
稳压电源
|
台湾明纬
|
交流接触器
|
施耐德
|
油泵电机
|
宝腾
|
过滤器
|
台湾维良
|
按钮开关
|
日本 和泉
|
旋转接头
|
日本 SMC
|
自动控开
|
日本 和泉
|
光电开关
|
欧姆龙
|
板框
|
调质处理4mm厚锰钢板
|
油路
|
全铜油管
|
牙排链条
|
伊维斯
|
注：表中各元件的规格，型号及参数，因产品不断改进，可能略有不同，如有变更，恕不另行通知，望请见谅。
随机附件
序号
|
名称
|
数量
|
备注
|
1
|
活动牙
|
8
|
|
2
|
钢板
|
1块
|
|
3
|
螺丝刀
|
2个
|
|
4
|
450活嘴扳手
|
1把
|
|
5
|
机油壶
|
1个
|
|
6
|
内六角扳手
|
1套
|
|
7
|
钳子
|
1把
|
|
8
|
呆扳手
|
1套
|
|
9
|
气动接头
|
5个
|
|
10
|
气管
|
8米
|
|
11
|
吊扣
|
200个
|
|
12
|
绑带
|
10个
|
|
13
|
专用扳手
|
1个
|
|
14
|
牙排
|
1个
|
|
15
|
除尘枪
|
1把
|
|
16
|
说明书
|
1份
|
|
17
|
装箱单
|
1份
|
|
18
|
出厂合格证
|
1份
|
注：表中各元件的规格，型号及数量，因产品不断改进，可能略有不同，如有变更，恕不另行通知，望请见谅。
主要技术参数
纸张适用范围：E、C、B、AB最大厚度不超过8mm
最大纸张尺寸：1310×980mm
最小纸张尺寸：400×400mm
给纸堆高度：不大于450mm
收纸堆高度： 1400mm
最大模切尺寸：1280×970mm
板框内尺寸：1310×990mm
模切钢板尺寸：1310×985mm
牙排咬纸边：大于8mm
模切压力：300T
设计最高速度：6500r/h
总功率：26KW
电压：380V
机械净重：16.5T
机器尺寸：9000×4400×2350mm
