GTJ2025全新升级，重磅来袭！

广联达重庆

2024-04-11

导读：GTJ2025携装配式钢结构新模块，重磅来袭！

GTJ新版本来啦！

GTJ全新版本，全新功能即将与大家见面

支持解决装配式钢结构组合业务

覆盖型钢砼结构、钢框架结构以及零型钢构

三大钢混算量业务

斜筏板变截面场景适配

基坑支护地连墙业务处理…

赶快看看吧

装配式钢结构（钢混）

（1）为什么要增加装配式钢结构？

在双碳政策的加持下，绿色建筑2025年目标装配式占新开工项目30%（钢结构占9%），2030年装配式比例达到40%（钢结构占12%+），从项目的数量上来看、装配式钢结构会持续增加。预算员的业务能力由原有的土建+钢筋，升级为土建+钢筋+钢结构。

（2）装配式钢结构能解决什么问题？

问题①：

您是否遇到过既有土建、钢筋，又有钢结构组成的装配式钢结构项目？在提量时需要分成多个软件（eg：GTJ2025、GJG2021、Excel表格）分开完成提量呢？

解决方案：

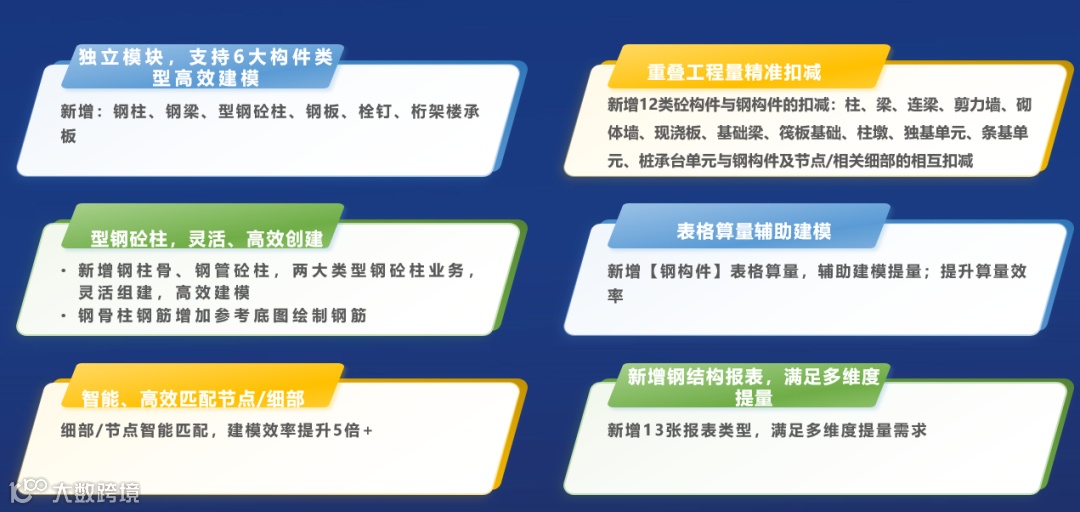

GTJ2025软件中增加【钢结构】模块，支持快速完成装配式钢结构项目整体提量。

问题②：

钢混中的组合柱业务，钢管砼柱和型钢砼柱，在图纸上一般都是以组合的方式呈现的；您是否遇到，单提钢管砼柱里面的砼柱、型钢砼柱里面的型钢不方便的问题呢？

解决方案：

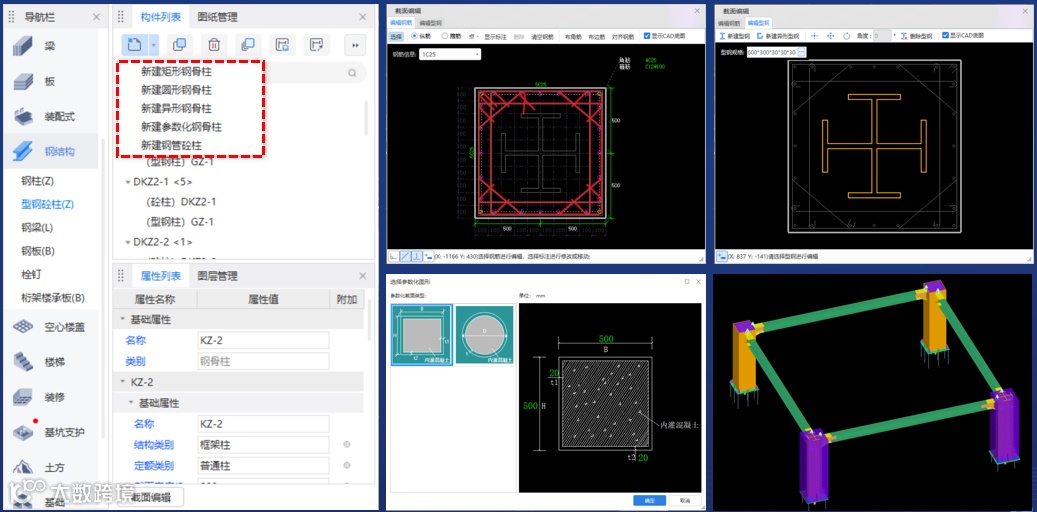

GTJ2025中新增【型钢砼柱】组合构件，支持创建【钢骨柱、钢管砼柱】2大类组合柱构件，快速解决组合柱建模效率低问题。

问题③：

组合结构的构件，会存在组合柱、组合墙、组合梁、组合板等组合业务，当混凝土、砌体和钢结构图元重叠时，工程量需考虑重叠部分的扣减（砼扣型钢所占体积、型钢防火面积被扣减），您是否遇到因重叠工程量较多，扣减不准确的问题？

解决方案：

GTJ2025新增12类砼构件与钢构件的扣减（支持，柱、梁、连梁、剪力墙、砌体墙、现浇板、基础梁、筏板基础、柱墩、独基单元、条基单元、桩承台单元）与钢构件及节点/细部的相互扣减，重叠工程量精准一键扣减。

问题④：

钢结构工程量需按照构件、规格、配件分开统计，表格算量归类难、易漏项。

解决方案：

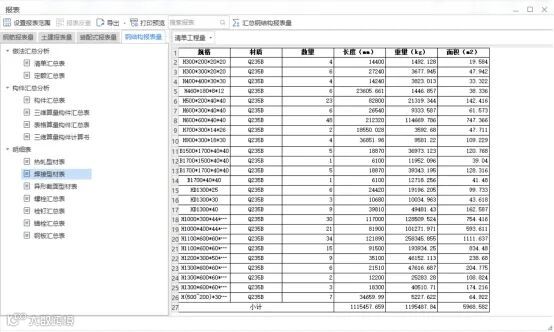

GTJ2025报表中，新增【钢结构报表量】，支持按照清单/定额、汇总和明细分开出量，满足钢结构多维度的提量需求。

ps：钢结构构件详细操作步骤见GTJ2025操作指南：

扫码查看

装配式pc：优化叠合板边沿构造

（1）叠合板边沿构造如何设置？

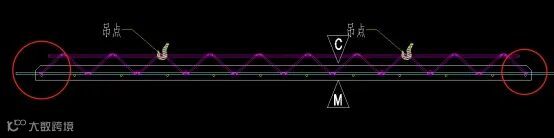

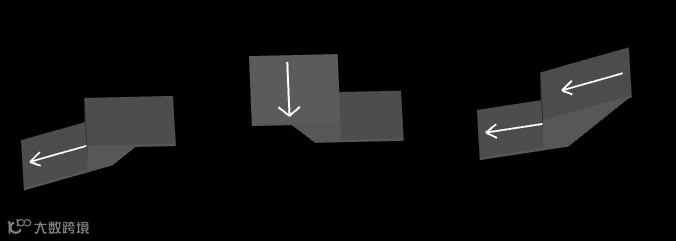

根据实际业务情况，叠合板的边沿存在不同形状的构造，如斜三角、梯形等：

软件提供了叠合板（预制底板）构件解决叠合板业务，包括点式矩形预制底板、点式异形预制底板、面式预制底板，在老版本中面式预制底板不支持设置边沿构造。

（2）套筒、预埋件表格信息如何识别？

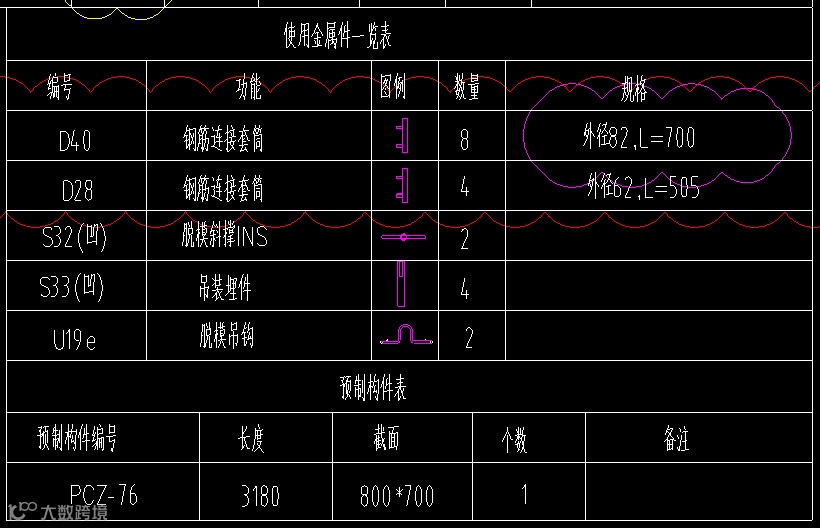

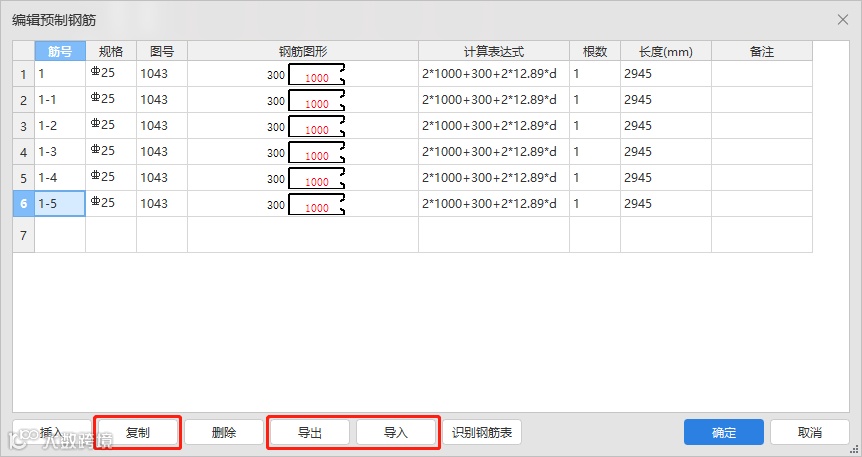

预制钢筋、套筒及预埋件属性新增复制功能。输入预制钢筋信息或套筒及预埋件信息后，单击复制按钮，可以复制当前选中行的全部内容。

预制钢筋、套筒及预埋件属性新增导出、导入功能。支持导出预制钢筋表格的全部钢筋信息，支持导出套筒及预埋件表格的全部信息。支持跨构件导入上述信息。

备注：装配式优化功能详细操作步骤见GTJ2025操作指南：

扫码查看

基础功能：支持处理斜筏板变截面

（1）什么是斜筏板变截面？

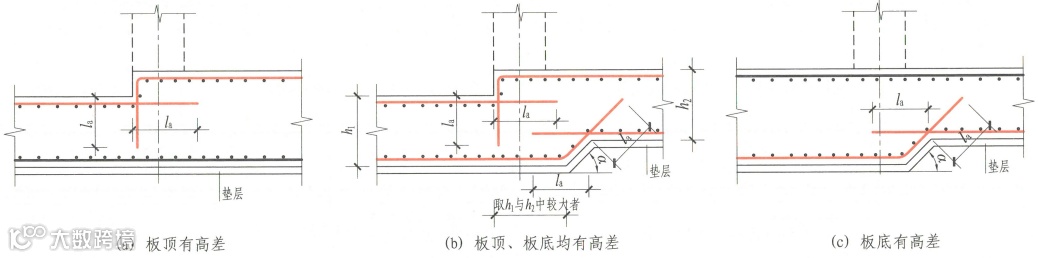

通常地库和主楼交接位置处、斜坡道和平坡道相接位置等可能存在不同坡度和斜率、不同高差的筏板；22G平法图集中相邻不同厚度或同厚度标高不同、斜率不同筏板间的连接做法多样：

（2）软件能处理哪些场景？

软件覆盖斜率相同顶标高一致、底标高一致、顶底标高不一致变截面；斜率不同顶标高一致、底标高一致、顶底标高不一致变截面：

当筏板顶部存在高差，可以在参数图中输入顶部变截面角度，满足不同业务场景的需要。

（3）变截面斜面工程量怎么出？

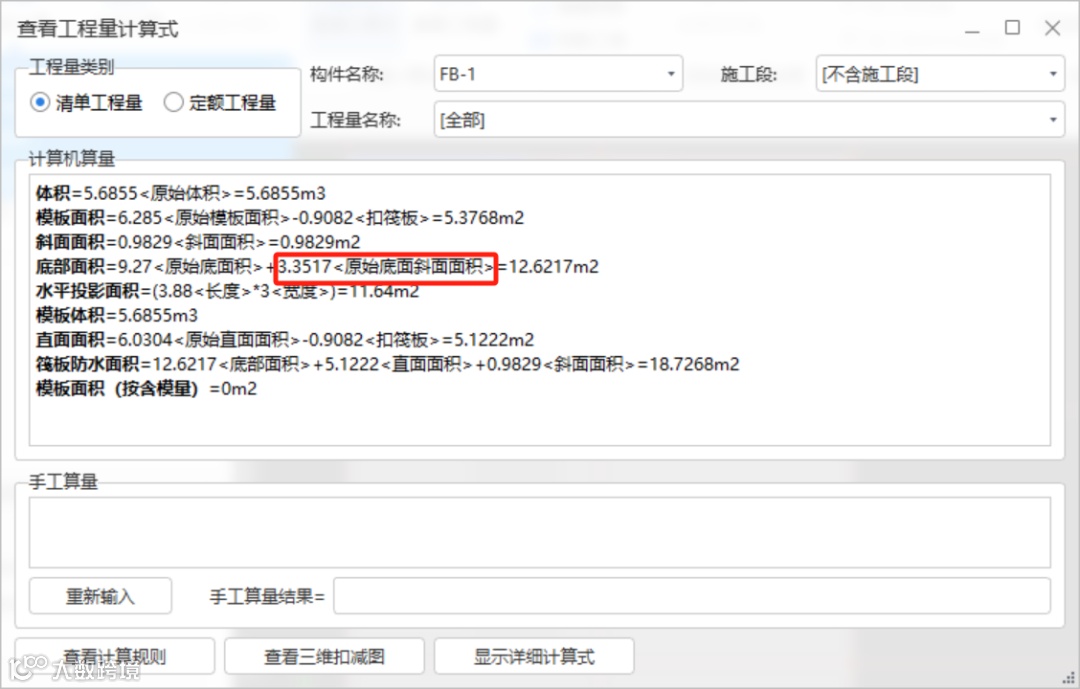

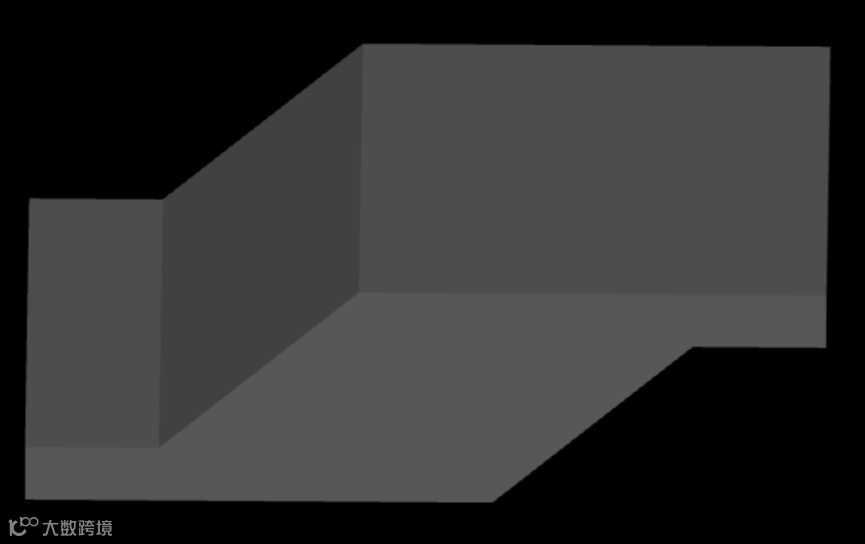

根据实际业务场景要求，软件支持对变截面斜面工程量拆分，可单独出该部分工程量：

备注：斜筏板变截面详细操作步骤见GTJ2025操作指南：

扫码查看

基坑支护：补充地连墙业务

问题①：

地下连续墙工程量为什么很难手算？

解答：

地下连续墙支护作为五大基坑支护类型中的一种，其涉及大量的钢筋，并且地下连续墙的异形槽段众多，钢筋的布置和规格复杂多样，故使得手工计算变得异常困难且效率低下，除此之外在处理导墙转角位置的计算时，也是耗时费力。因此，通过电算化，我们可以提高计算的准确性和效率。

问题②：

软件如何实现快速建模和出量？

解答：

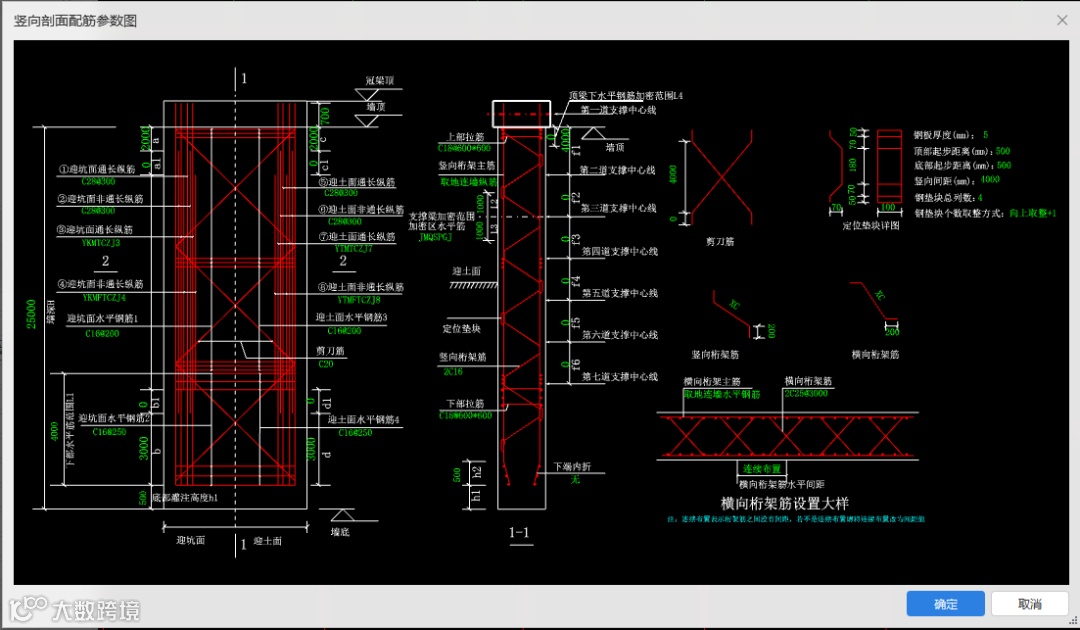

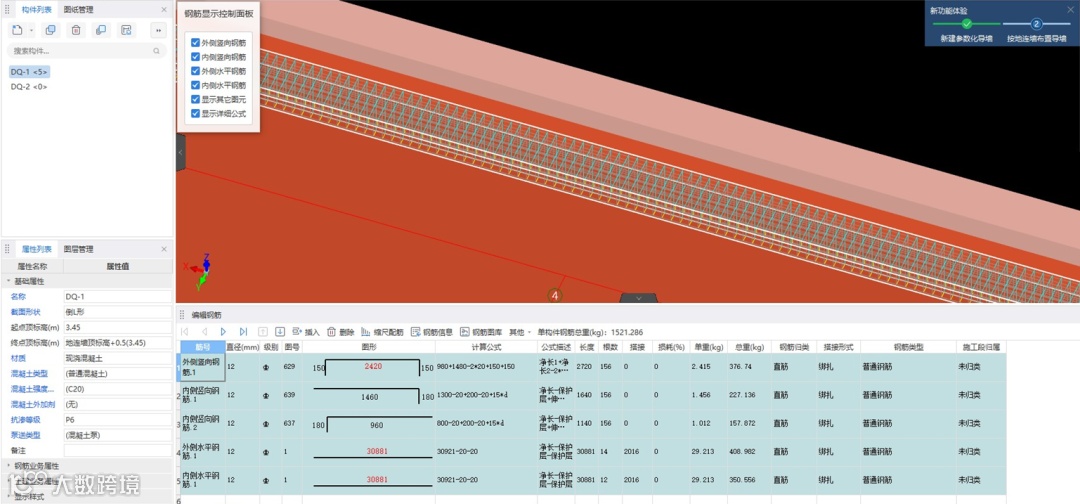

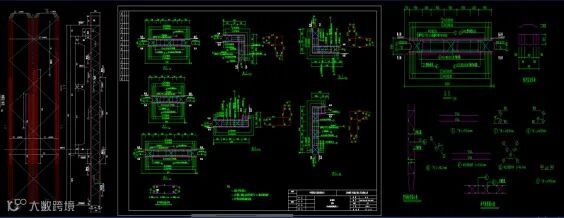

地下连续墙采用参数化图形快速新建不同截面形状的构件，并通过识别地连墙功能，快速完成建模，涵盖16种钢筋，钢筋三维直观：

导墙支持“按地连墙布置”一键生成，转角位置自动拉通闭合，土建和钢筋工程量的准确计算：

备注：基坑支护地下连续墙详细操作步骤见GTJ2025操作指南：

扫码查看

来源：算量产品线市场部

文案：李舒雅康昊宇

编辑：相杰

审核：李梅

点击【阅读原文】查看产品全价值
