细致入微!iPhone 5s 更换红色后盖原创教程

细致入微!iPhone 5s 更换红色后盖原创教程 威锋网
2014-08-12
0
导读:本人只在威锋论坛iPhone 5s区发布此篇教程,其他任何论坛出现此帖均为盗版。请认准【威锋论坛】用户名为【

本人只在威锋论坛iPhone 5s区发布此篇教程,其他任何论坛出现此帖均为盗版。请认准【威锋论坛】用户名为【rainhx】出品的教程,若您在威锋以外的任何论坛看到此帖,均为假冒山寨盗版。

iPhone 5跟iPhone 5s都可以换,壳的质量还不错,细节肉眼看起来跟原厂一样,手感也一致。iPhone 5的home键可以换成iPhone 5s那种带个圈的按键(没有Touch ID功能,只是个样子),iPhone 5的后盖也可以换成iPhone 5s双闪样式,但是使用起来闪光效果变差了(不建议换)。


下面开始,iPhone 5s土豪金换红色后框盖作业教程:

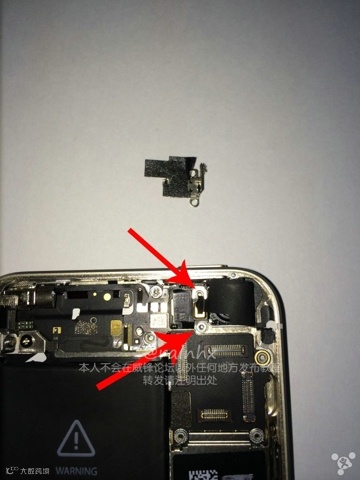

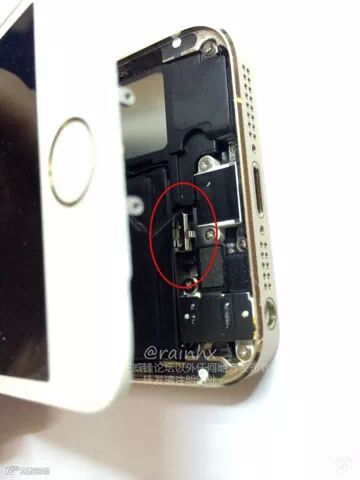

1,首先取下底部两颗螺丝然后用吸盘打开前屏,开启时不能像5那样直接敞开,因为下面连着Touch ID排线,需保持一定开启角度然后打开这个银色的小遮罩,抠下Touch ID排线



就是取下这个小金属罩然后取开排线扣,然后敞开屏幕

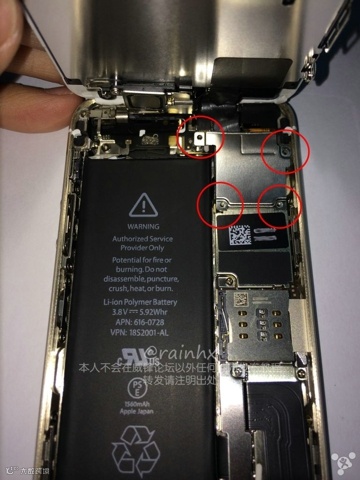

2,这个金属板四角,取下4颗螺丝,然后取下3个排线卡扣,之后便可将前屏总成和后框盖分离开来

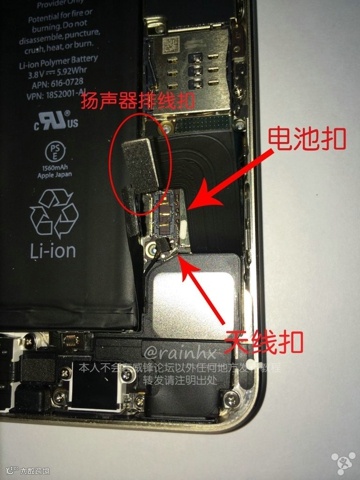

3,取开电池和扬声器排线扣、天线

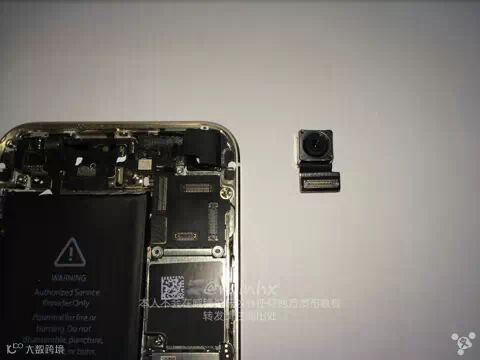

4,后摄像头被一个黑色“遮羞布盖着”在侧面有一个小卡槽可将“黑色遮羞布”掀开,然后取下后摄像头



5,这里两颗螺丝取下,将这个固定装置取出

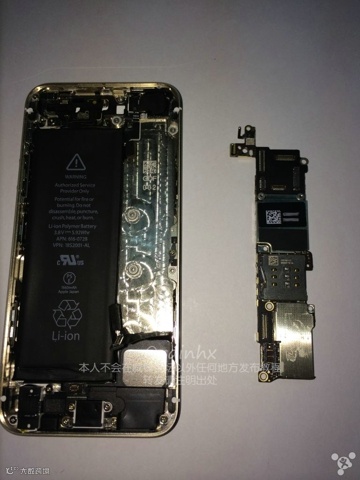

6,取下其他固定螺丝后可将主板取出,因电池与后盖粘的太紧,况且当时这个大撬棒借给朋友了,所以我先将主板取出,之后好用小撬棒慢慢将电池取出。有FY说可以拉开,呵呵呵呵呵,我只想说新机子那个拉纸粘的真的很紧,基本上拉纸拉断了也拉不出来电池,用这个大撬棒侧面插下去,轻柔的翘一翘就很完美的把电池取下来了。这个办法是目前我个人认为最无害并且最简单省力省时的

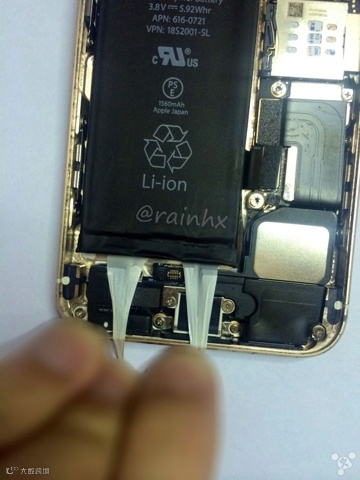

还一种方法是将电池下端的黑色胶纸慢慢拉出,这样的话可以做到无损取下电池

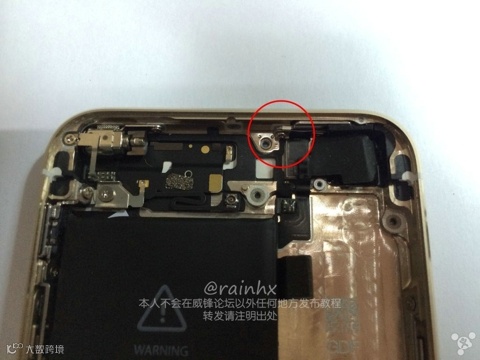

7,取下这颗固定电源键下方排线的螺丝

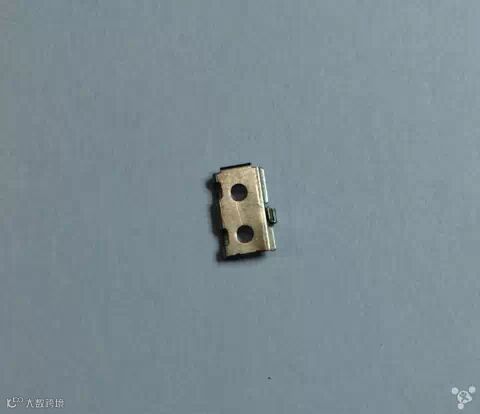

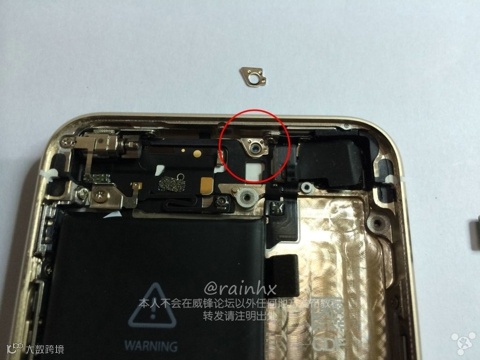

8,这里要注意有个多边形的小金属片,貌似是垫片一样的作用,不要搞丢了

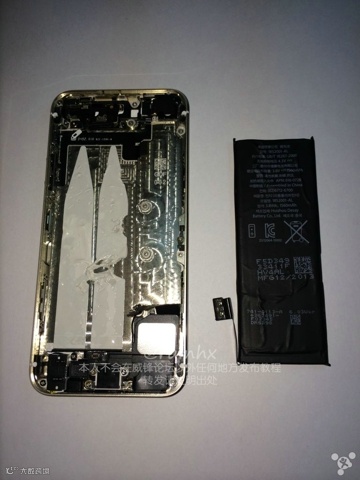

9,建议用大撬棒把电池首先翘出,之后再取出主板那些,我是因为当时大撬棒不在手边,只能用小撬棒慢慢翘,又累而且电池又翘的变形,还好取出来直接把电池压平就OK了

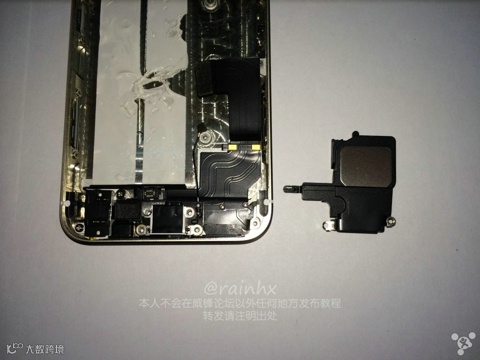

10,取下扬声器

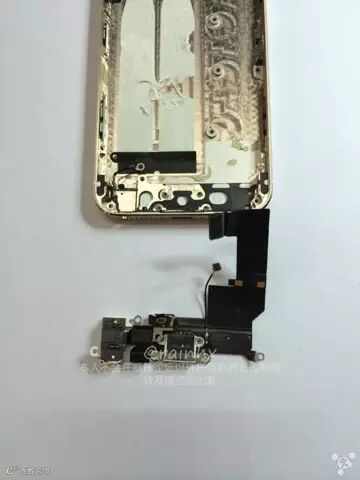

11,取下尾插排线总成


这里要注意有个类似垫片,可能是接地作用的装置,也不要搞丢了

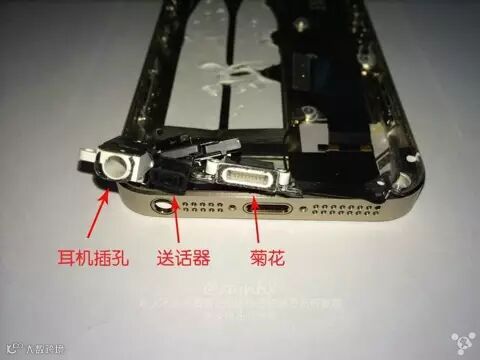

小白看清楚咯,这也就是为啥iPhone 5s只有一边出声的原因,因为只有一边有喇叭,另外一边是话筒,话筒当然不会出声了

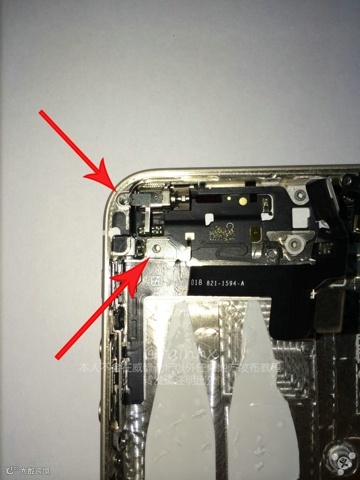

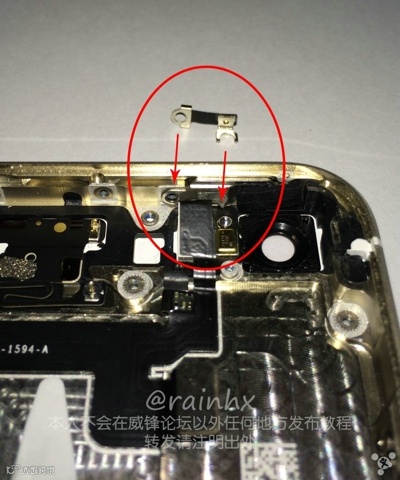

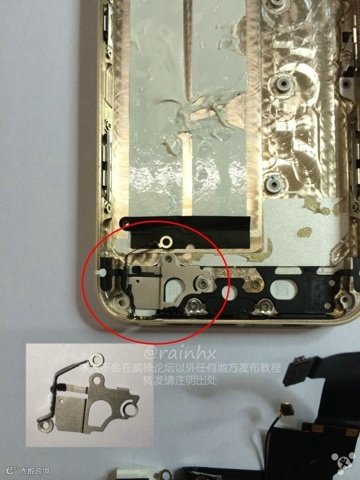

12,这个小固定装置一定要记得安装位置

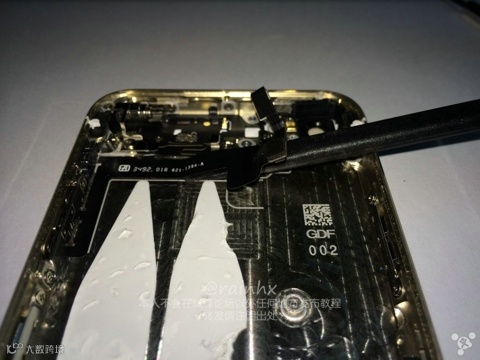

13,接下来开始慢慢拉开排线总成,PS:这根撬棒真是太好用了,排线很脆弱,角度不慎便容易撕烂,一定要温柔温柔再温柔!

14,取下电源按键,注意方向

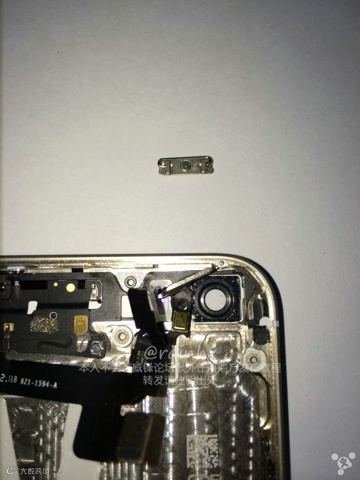

15,小震动上面有个固定装置,取下时也记得放好

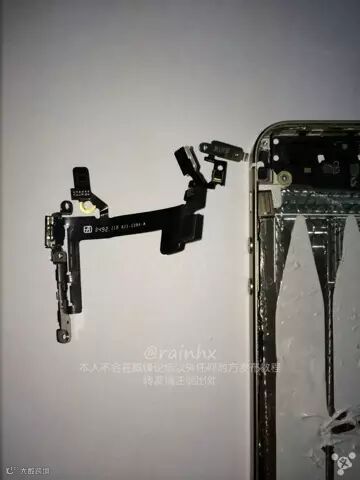

16,整个排线总成取下来的样子

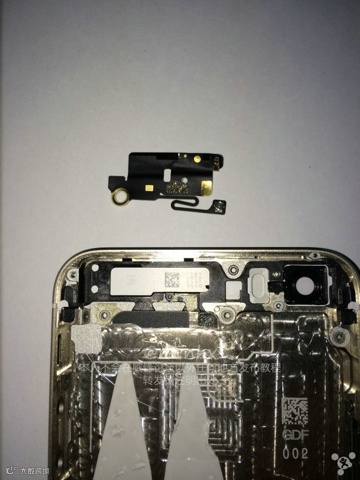

17,取下WiFi天线排线

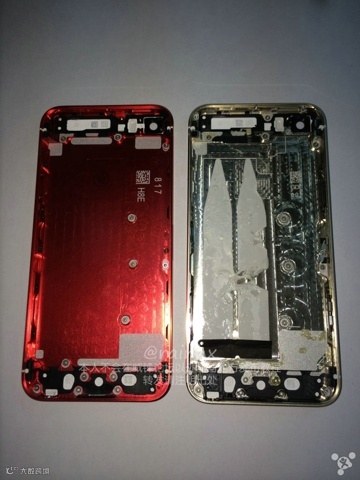

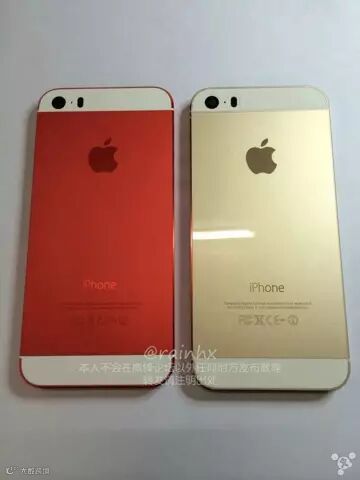

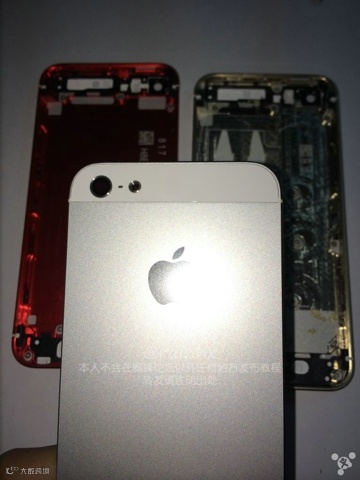

18,土豪金后盖和红色后盖对比

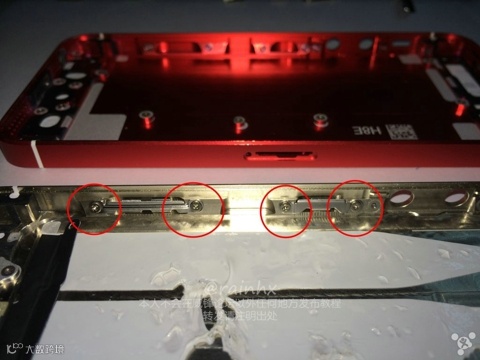

19,把侧框卡扣都一比一的从土豪金上“移动”到红色后框上去

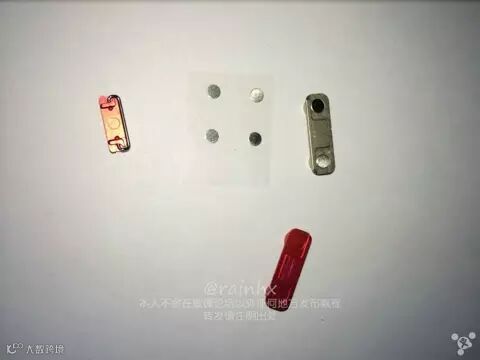

20,按键下面需要贴这个银色的垫片,不然按键装好键程不够,按了会没反应

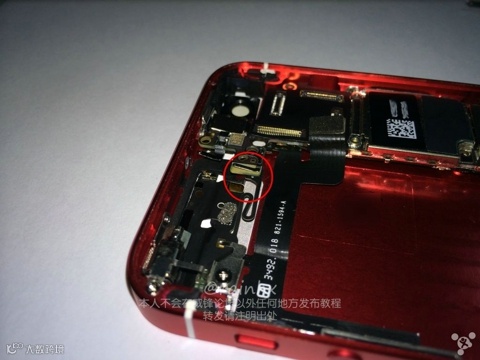

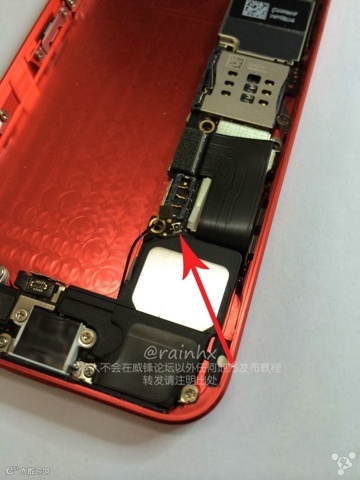

21,安装时一定要注意这个WiFi天线要插上。本人曾经给一部iPhone 5维修时忘记插上这个天线,妹子晚上反应在家需要手机贴着无线路由器才有无线网

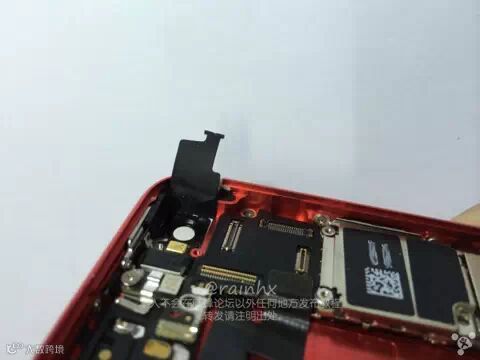

22,安装“遮羞布”

23,安好摄像头

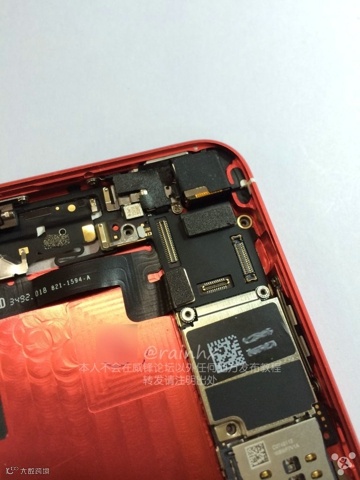

24,这个天线也记得要插上,不然电话信号非常差

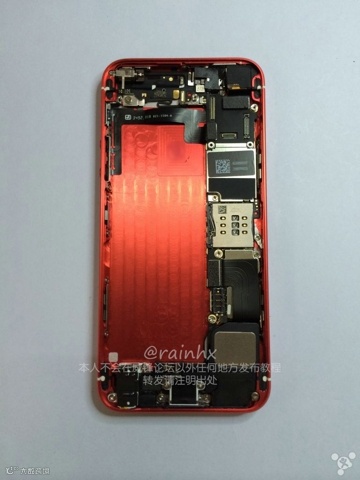

25,基本安装完毕!

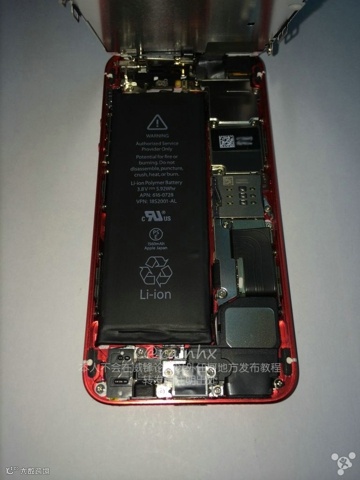

26,装上电池,装上前屏总成

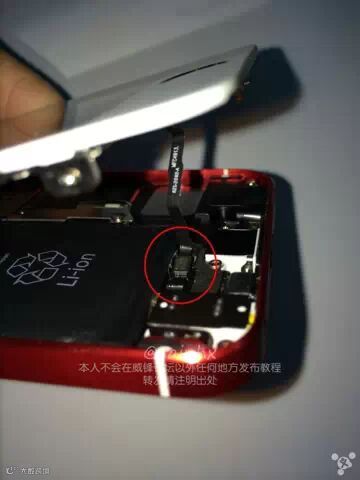

27,记得扣上Touch ID排线以及安装上面的小金属固定盖

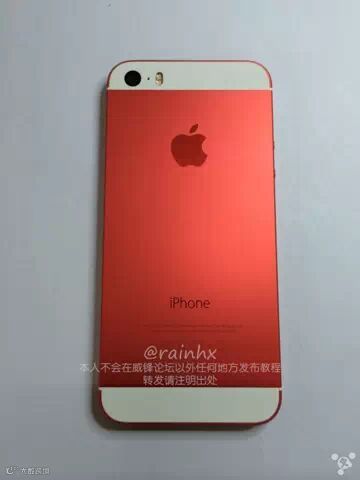

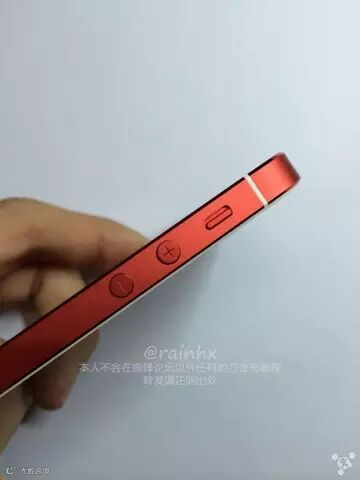

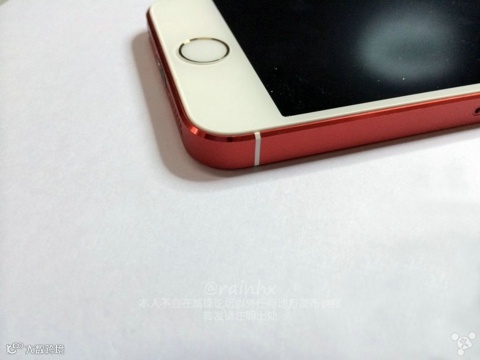

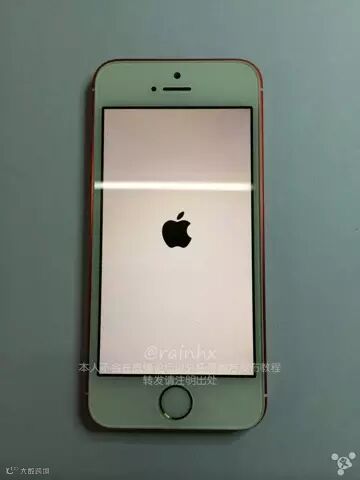

28,全部安装完毕,开机!

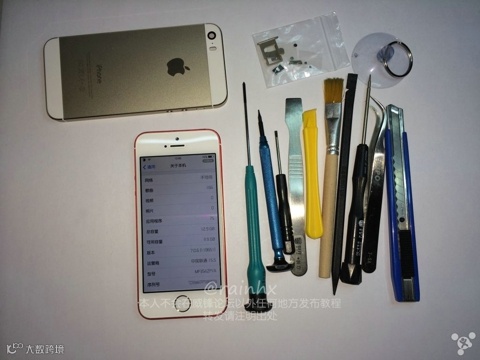

所使用的工具合影,最爱左边第一把iFixit的十字起!


还有这个神器


感谢大家支持!有写的不对的地方请私信指教!谢谢!
