下面我们来看一下，【GTJ2025-钢结构模块】新增2大类组合楼板，如何可以提高建模效率和计算精准度。
钢筋桁架楼承板
1、业务介绍

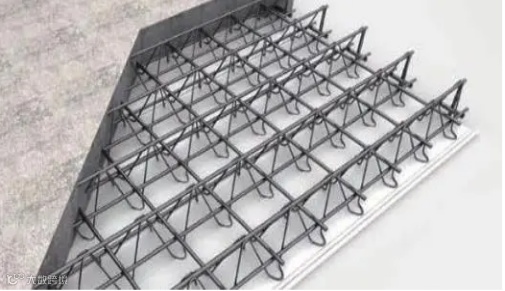

钢筋桁架楼承板，由“楼承板+预制桁架筋+现场布置钢筋+混凝土”整体组成；具有的施工模板和受力筋“双重角色”，能够在高层和超高层建筑施工中充分发挥优势。高层建筑采用钢筋桁架楼承板，可形成多个相对独立、安全的工作面，大大提高施工进度。
2、业务难点

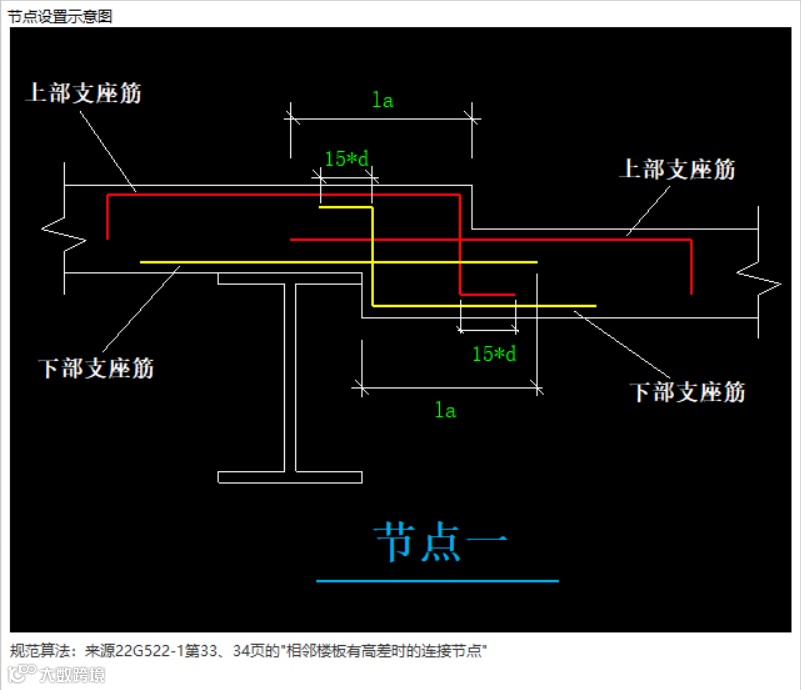

a、钢筋工程量：桁架筋钢筋类型多、造型复杂；长度也会根据实际板的大小而变化；有不规则板、斜板等；钢筋整体计算难度大；支座筋标注位置需找钢梁为支座、长度按规范取值，计算效率低；在升降板位置节点钢筋计算难度大；
b、土建工程量：混凝土板底部和侧壁不需要计算模板，工程量拆分难；
c、钢梁上方存在桁架楼承板时，防火刷漆面积需要扣减；实际相交位置较多不易统计、易漏项。

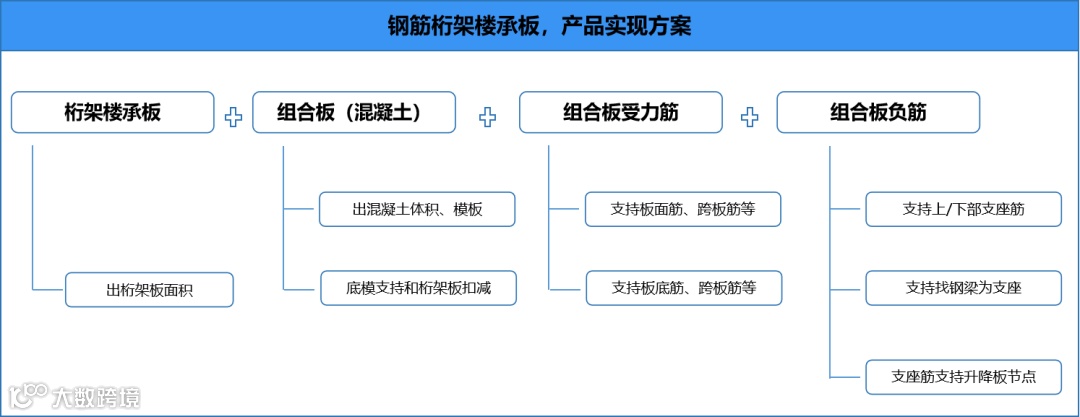

3、软件实现方式

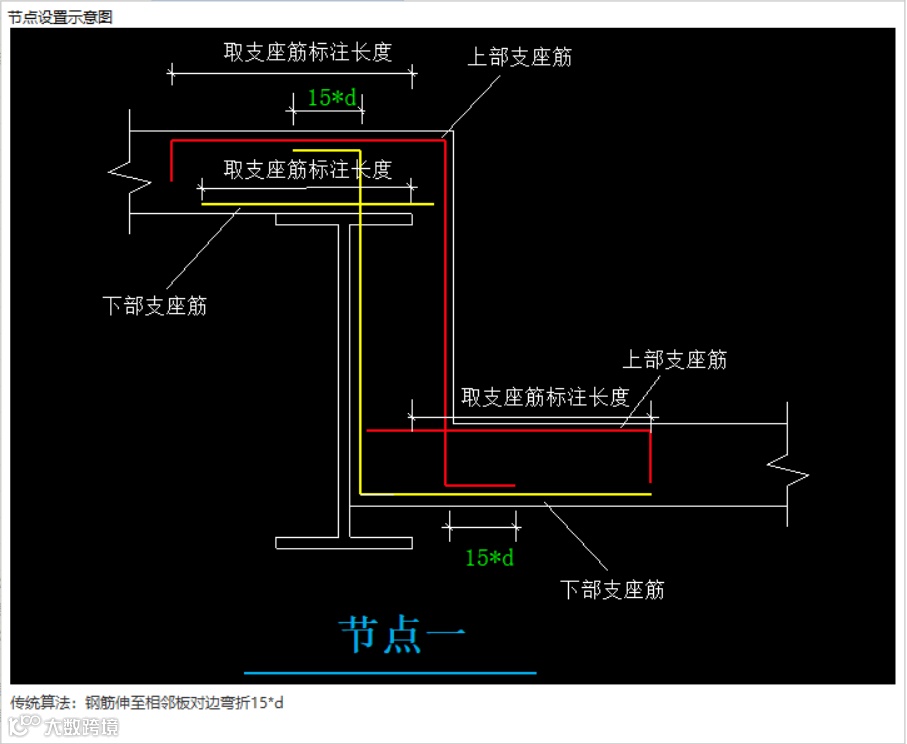

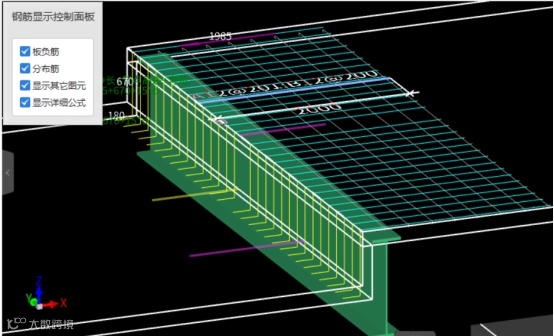

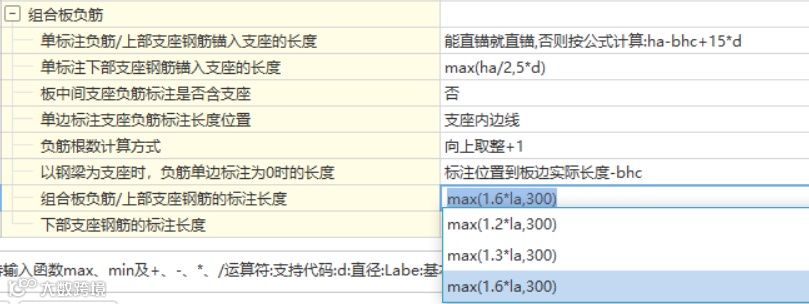

价值1：负筋新增上部支座筋、下部支座筋，2种类型；且负筋标注长度，支持取计算设置默认值（按照图集及实际常用做法设定的）。
组合压型钢板
1、业务介绍
钢混凝土组合楼板（压型钢板），又称为楼承板、承重板、楼盖板、钢承板，是指压型钢板不仅作为混凝土楼板的永久性模板，而且作为楼板的下部受力钢筋参与楼板的受力计算，与混凝土一起共同工作形成组合楼板。
2、业务难点：
a、压型钢板截面造型复杂多变，导致混凝土造型复杂，混凝土计算准确性低、效率慢；
b、钢筋按凹槽布置时，根数计算需数凹槽数量，效率慢；
c、压型钢板截面造型复杂多变，防火、刷漆，工程量计算不准确。

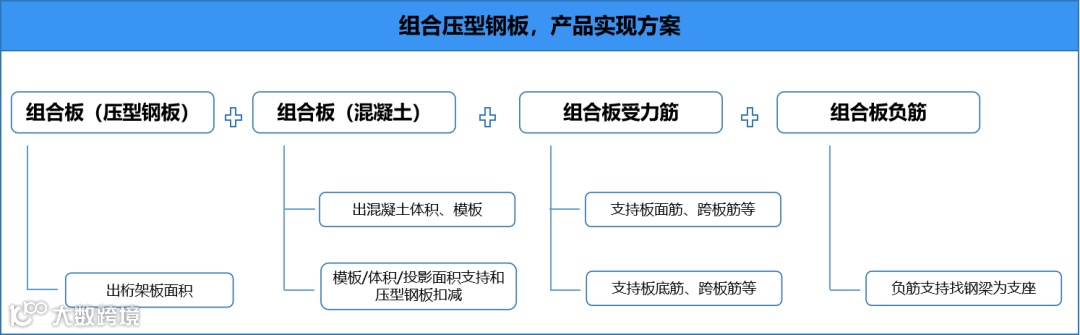

3、软件实现方式

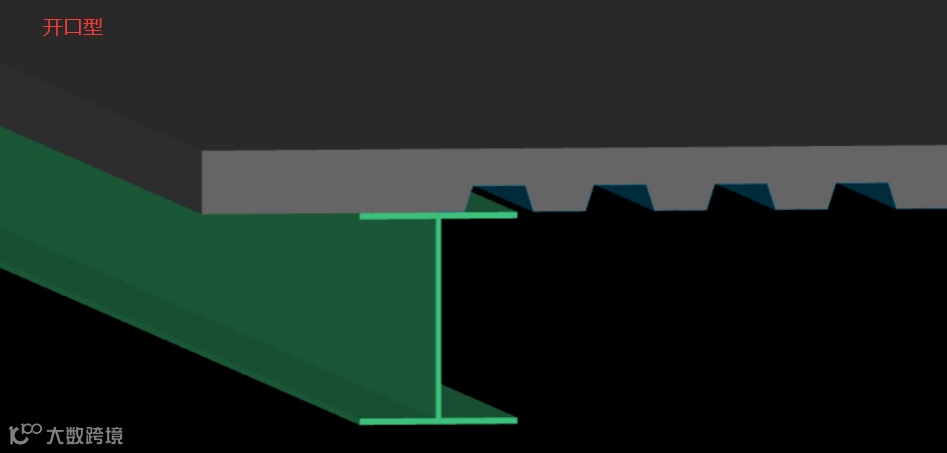

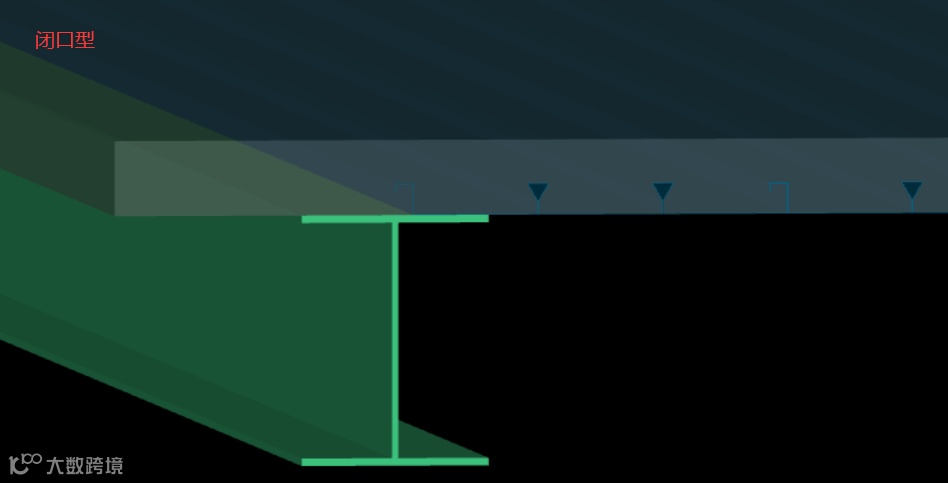

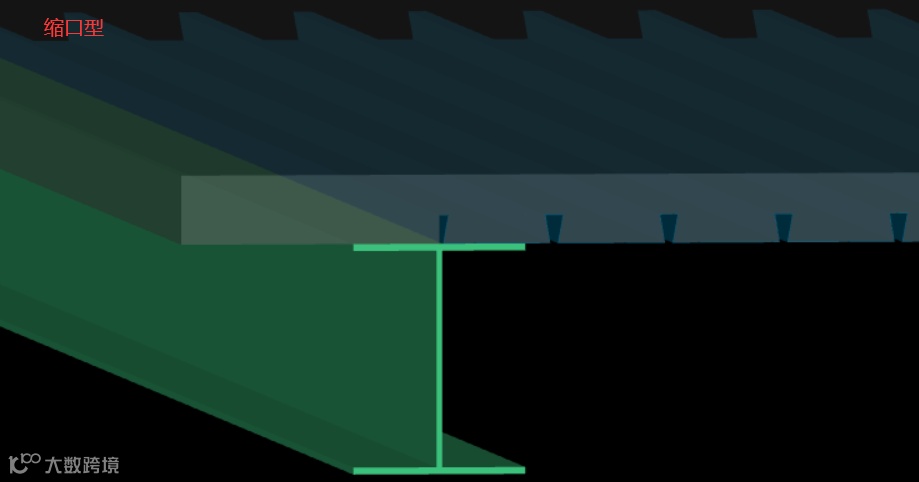

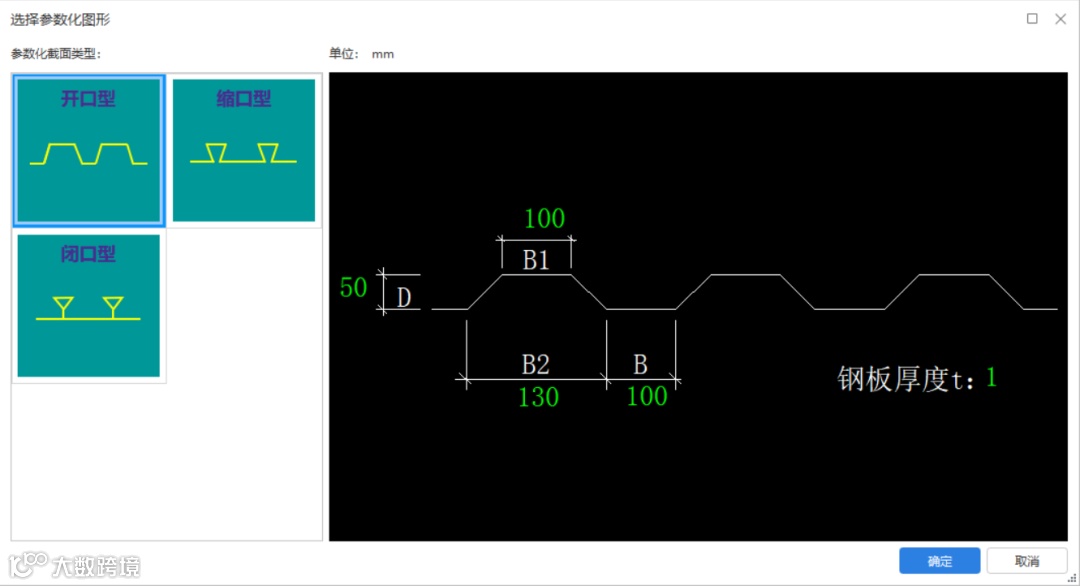

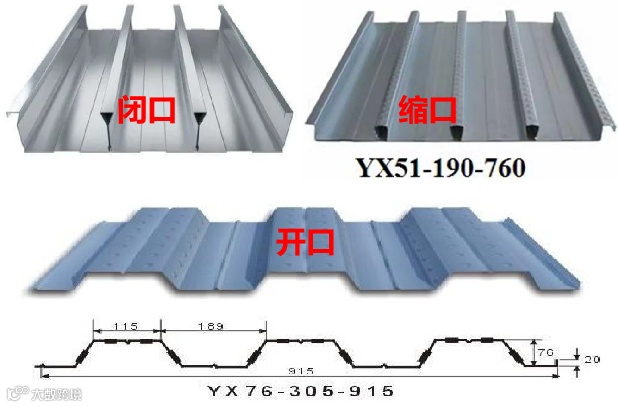

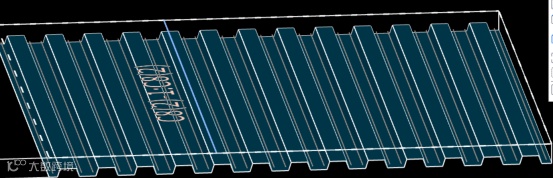

价值1：新增开口型、缩口型、闭口型，三种截面压型钢板，精准计算型钢面积工程量。

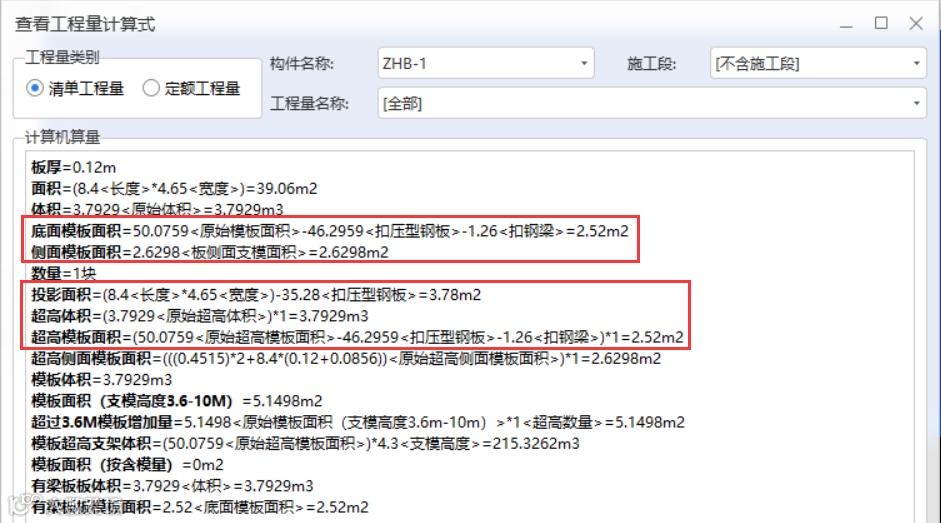

价值2：混凝土板自动扣减压型钢板造型，体积、模板、投影面积等工程量精准计算。

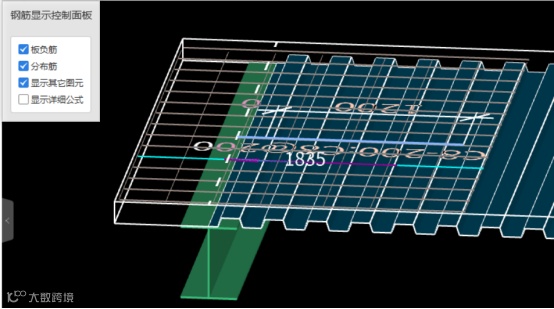

价值4：端部组合板负筋，单边标注遇钢梁，自动延伸至板筋扣保护层。
