昆明市建筑设计研究院股份有限公司（以下简称“昆明市建筑设计院”）始建于1964年，是云南省最早的国家甲级勘察设计单位之一。前身为昆明市设计处，历经多次更名与改制，于2017年12月成立股份有限公司。
业务范围从勘察设计扩展至全过程咨询、EPC总承包、项目管理等，覆盖云南各州市，并辐射东南亚等海外市场。公司正积极向以设计为龙头的创新型科技企业迈进，服务于“一带一路”建设。
本文以元谋县第二污水处理厂及配套设施建设项目为例，深入探秘昆明市建筑设计院如何将广联达数维设计平台作为核心引擎，驱动传统水厂向智慧水厂的华丽转身。
PART 01
项目背景：迫在眉睫的生态诉求
元谋县城镇化与工业化的快速发展，使得仅有一座的第一污水处理厂长期处于满负荷状态。西片区污水收集不全、远期发展及旅游旺季的处理需求，都给当地生态环境带来了沉重压力。
为此，元谋县启动了第二污水处理厂及配套设施建设项目，总投资约1.18亿元，近期日处理规模1万m³，远期将达1.5万m³，并配套建设40.7公里污水管网。项目的目标不仅是“治污”，更是要打造一座数据驱动、高效节能、少人值守的现代化智慧水厂。
PART 02
迎难而上：项目建设五大挑战
项目伊始，团队就面临着一系列严峻挑战：
协同之难
污水处理工艺复杂，如何确保工艺设备、土建结构与机电管线之间实现“零冲突”？
成本之压
总投资额固定，如何在保证质量的前提下，实现精准的投资与成本控制？
专业之杂
管线路径复杂、阀门设备众多、预留孔洞形态多样，对建筑、结构、电气、工艺等多专业的协同设计提出了极高要求。
结构之繁
水池结构复杂，池壁、导流墙、堰口、预埋套管等需要精准表达，并完全符合国内施工图制图规范。
管线之密
厂区内工艺管道、通风管、电缆桥架等十余类管线密集交叉，管线综合与净高控制难度极大。
PART 03
破局之道：数维构筑智慧水厂“神经骨架”
面对这些挑战，项目团队确立了以广联达数维设计平台为核心的总体应用思路，将BIM定位为智慧水厂的 “神经骨架”。
骨架
01
提供厘米级精度的厂区数字孪生体，精准还原空间结构与设备拓扑关系。
神经
02
承载从设计参数、施工记录到实时传感器数据在内的全周期动态数据流，支撑智慧化决策。
BIM应用，是实现水厂从“治污”向“智污”跨越的关键第一步。
PART 04
落地实践：BIM技术应用全景展示
全专业协同，设计效率倍增

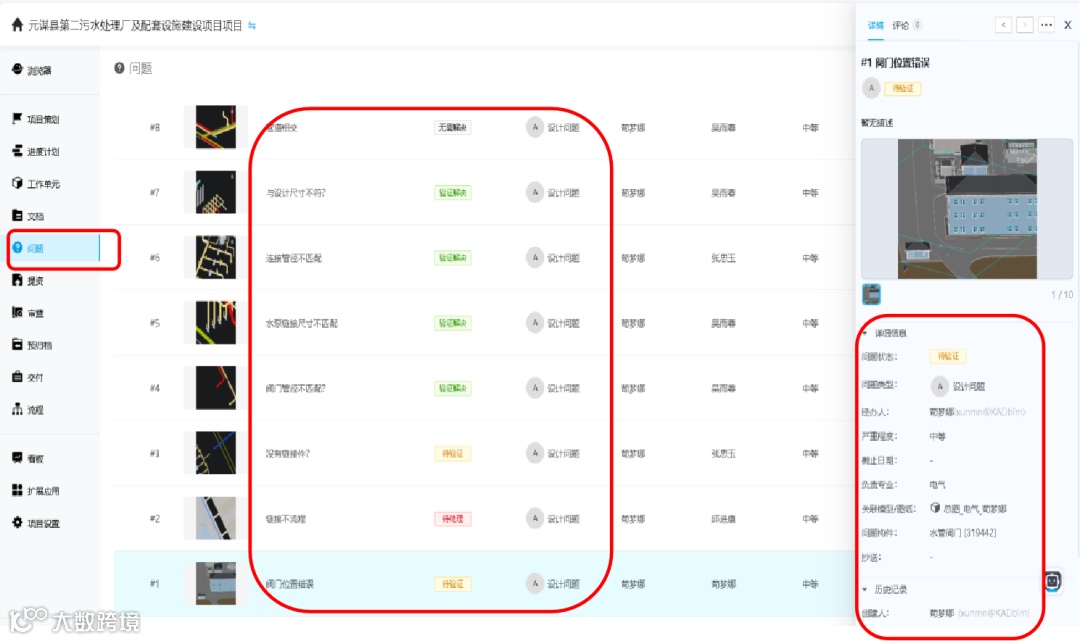

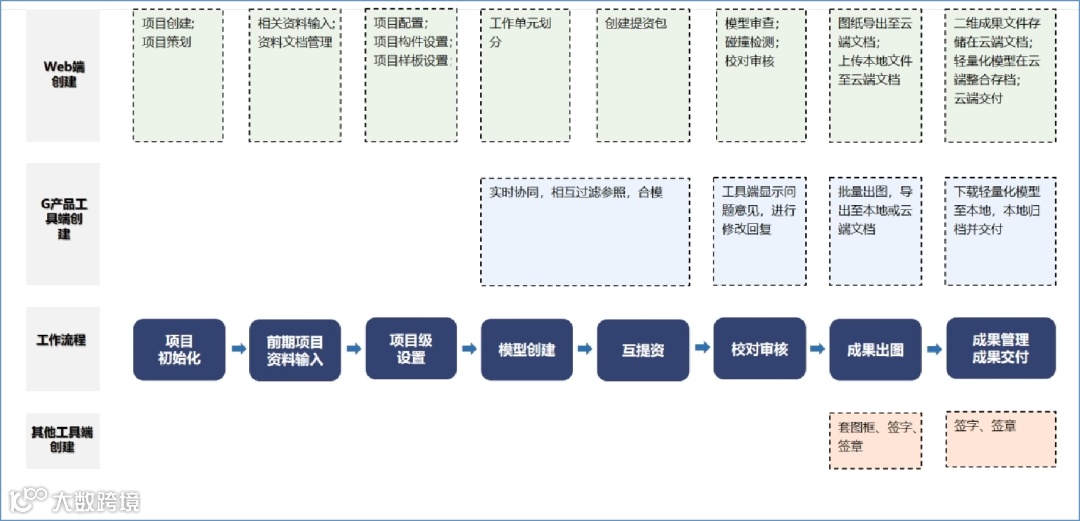

基于广联达数维协同设计平台，建筑、结构、机电、工艺等各专业实现了云端协同、并行设计。设计问题通过平台实现点对点推送、闭环管理，大幅压缩了深化设计周期，确保了模型版本的统一与高效迭代。
构筑物深化，精准指导施工

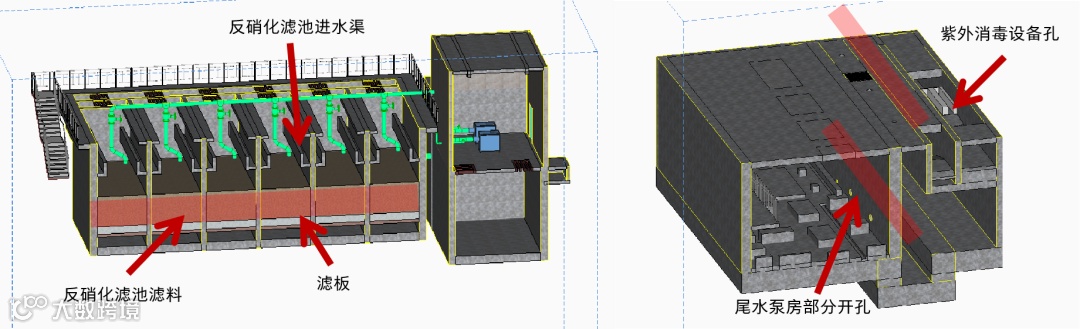

智能开洞：利用广联达数维设计平台，对工艺构筑物进行一键开洞，累计完成1917个孔洞定位，为现场施工提供准确的尺寸和位置。

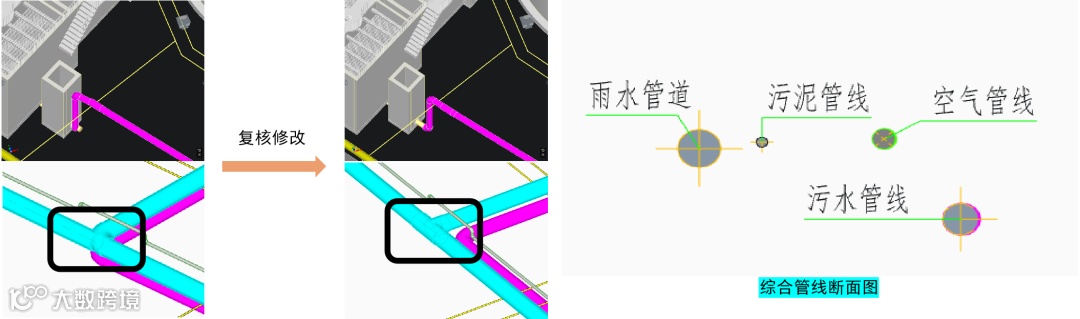

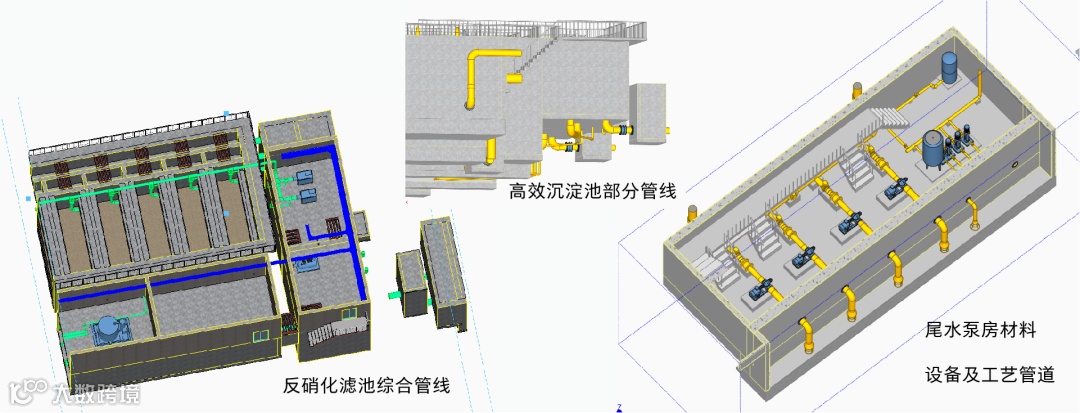

综合管线：建立完整的管道、桥梁模型，直观展示管线走向与标高，提前发现并解决尺寸、结构错误，优化设计。

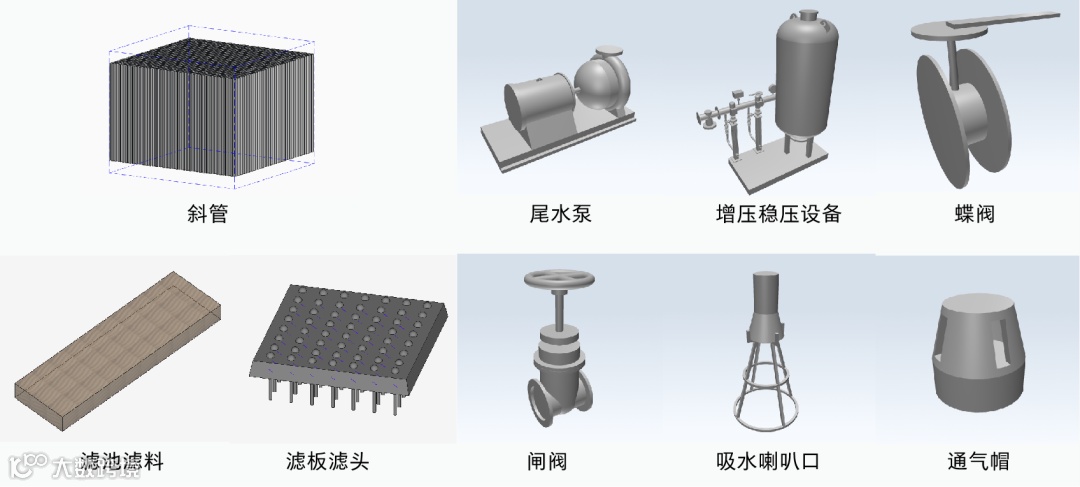

数维构建：利用数维构建补充水处理特殊设备及结构共计1515项，进一步还原智慧水厂需要的三维数字物理模型。

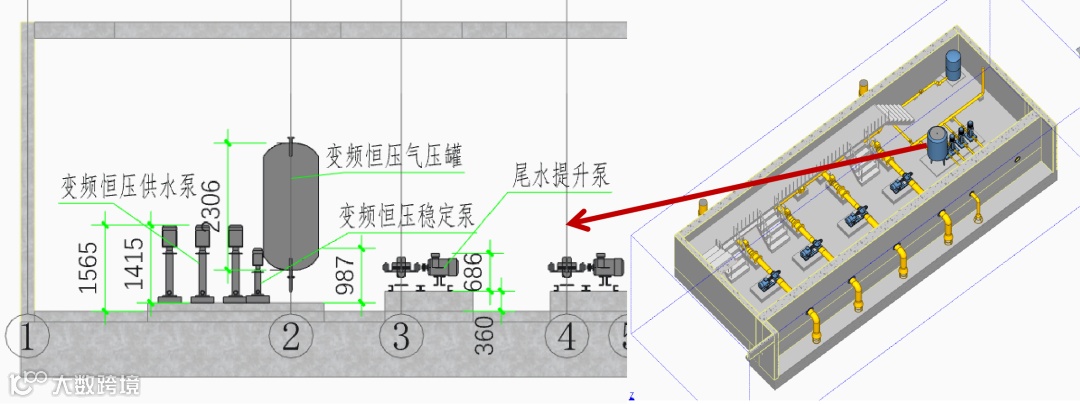

深化安装：基于设备厂家参数，对设备安装定位、检修通道进行三维空间模拟校验，实现安装零冲突，并为未来智慧水厂传感器预埋打下数字基础。
碰撞检查：通过平台进行碰撞检测，提前在设计中解决管线综合问题，大幅减少施工阶段的返工和变更。

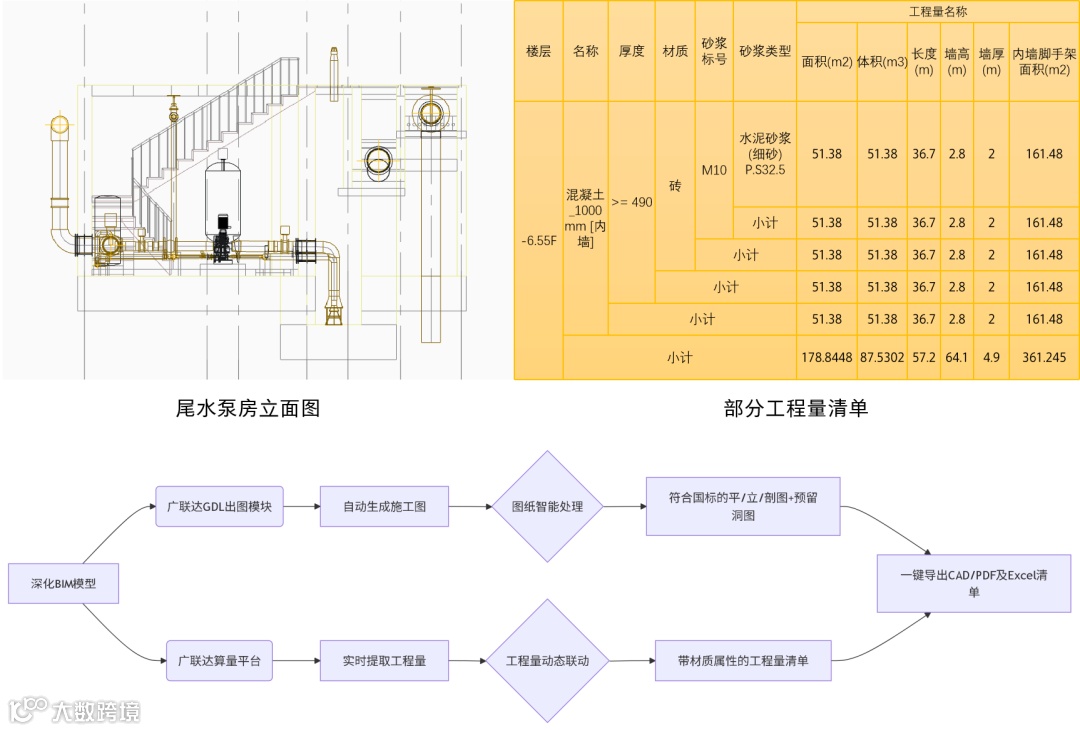

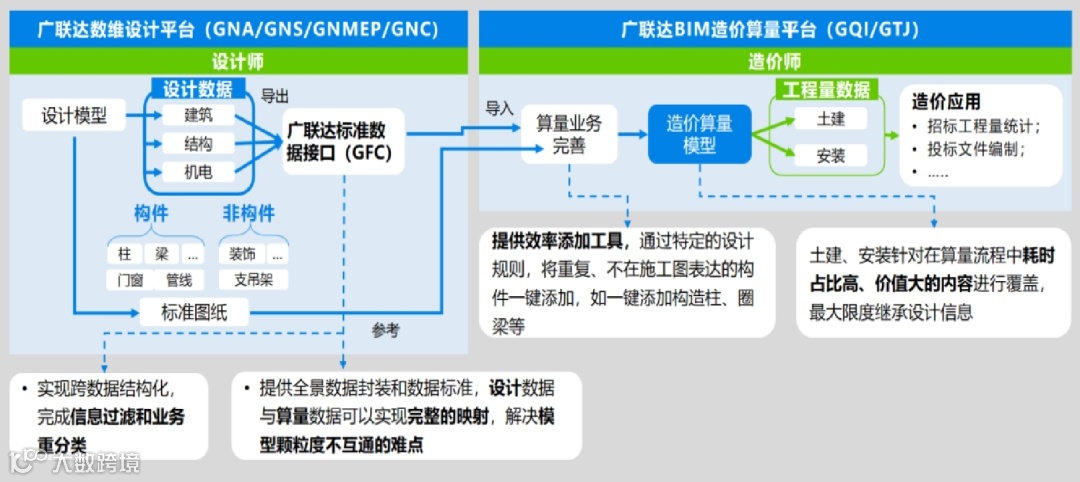

一键出图出表——实现高效精准设计
通过“模型→图纸→量单”数据无损贯通，将传统需5人日完成的出图算量工作压缩至2小时内 ，且工程量与施工图100%联动，能够及时做出正确抉择和方案，支撑精准采购与成本预控。

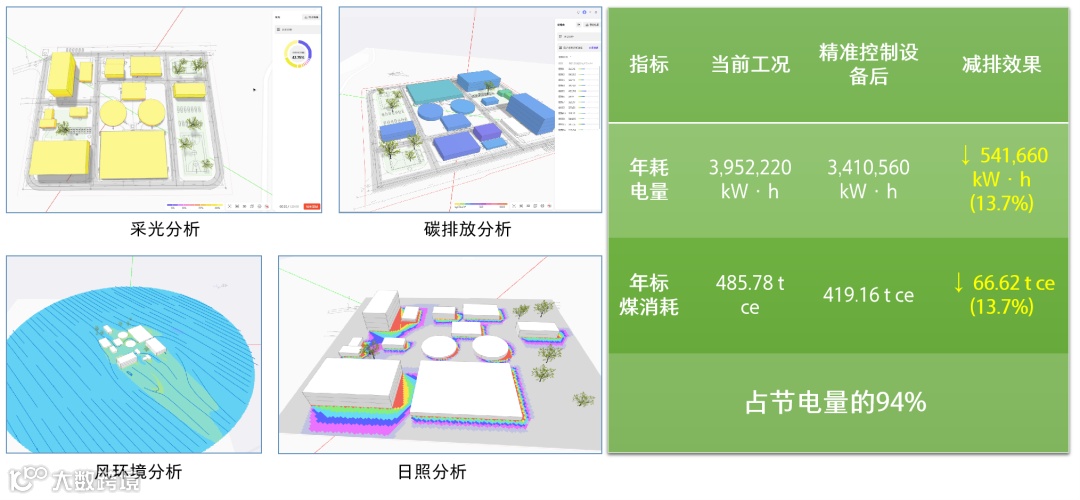

环境与碳排放分析，践行绿色理念
利用高精度BIM模型，对厂区进行风环境、日照、采光模拟，优化布局，提升环境舒适度。这些模拟分析深度融入设计流程，以轻量化方式高效驱动方案优化，保障水厂运行环境品质与设计效率。通过碳排放分析，优化设备选型与运行策略，预计每年可节电54万度，减少标煤消耗66.62吨，减排效果达13.7%。
PART 05
项目成果单：BIM数据，见证应用实效

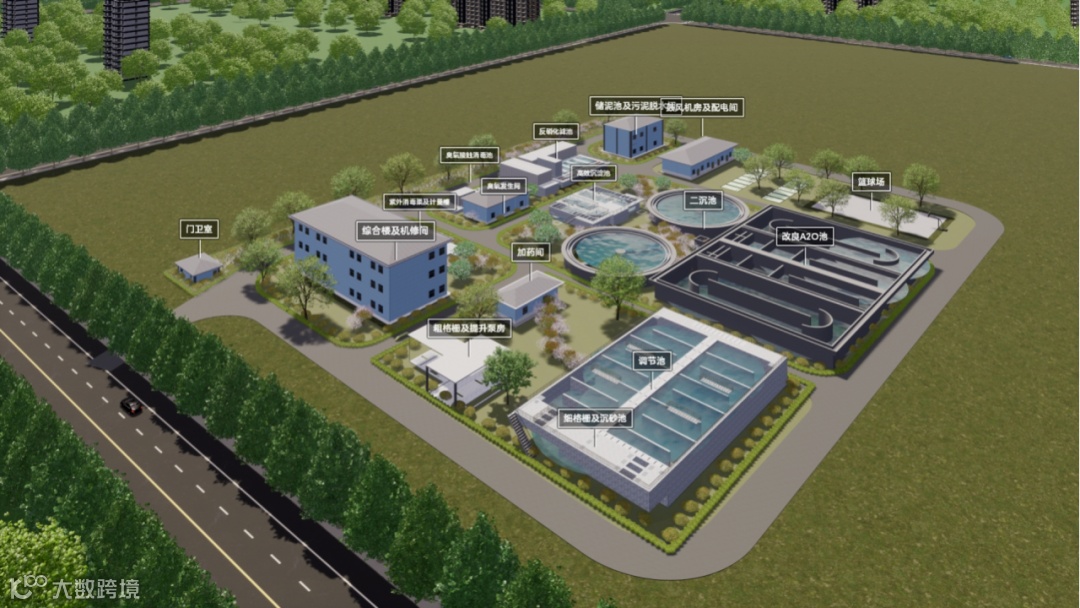

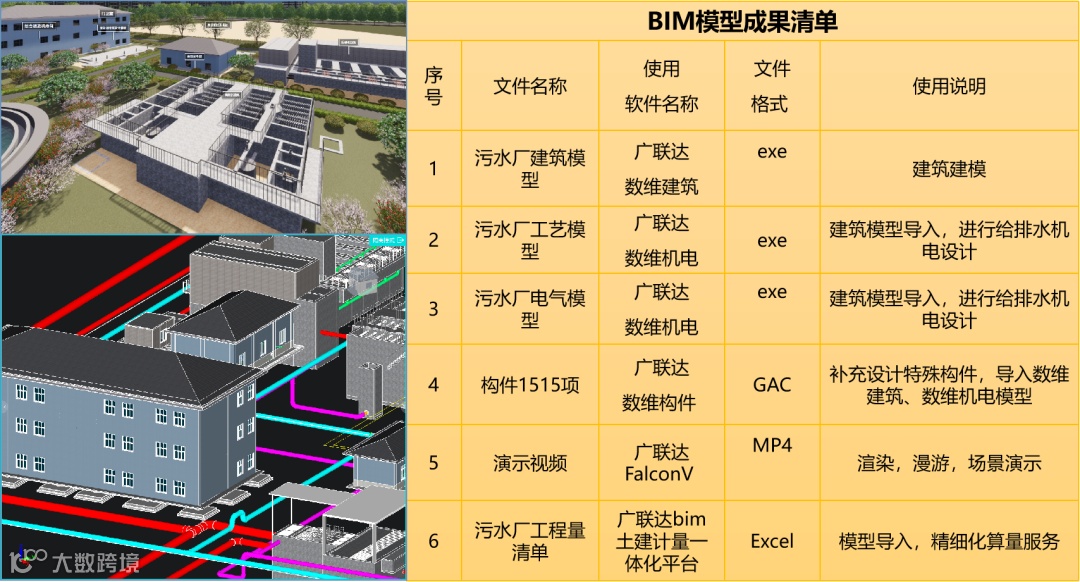

模型成果
01

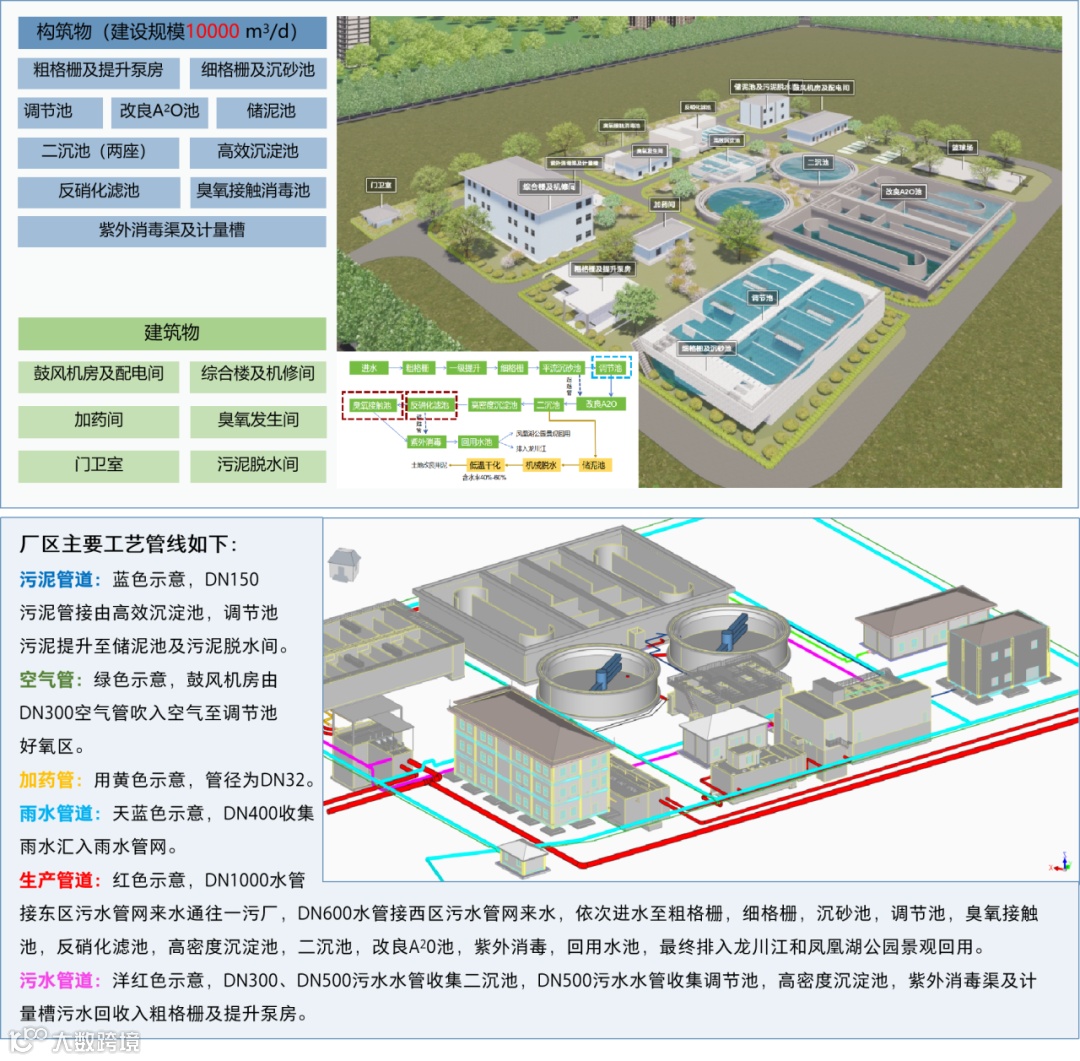

整体成果
02
PART 06
未来展望：BIM赋能智慧运维与数字未来
智能交付，为运维赋能
01
项目将为业主交付完整的三维可视化BIM模型，直观展示地下池体构造、管线流向等关键信息，为日常运维提供可视化指导，极大提升运维效率和协同能力。
精准管控，助力高效建造
02
通过碰撞优化与4D施工模拟，从源头规避施工冲突。模型与造价联动，可实现工程量的精准提取与动态成本控制。
智慧底座，驱动全流程数字化
03

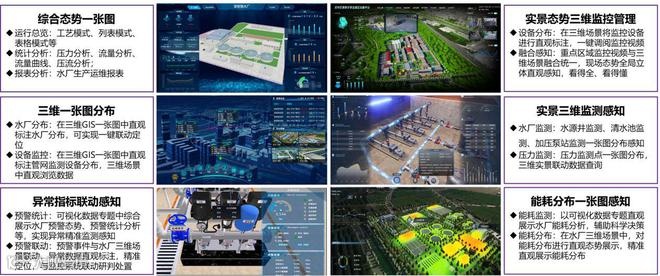

基于BIM模型构建的动态数字底座，将深度集成设备实时数据与工艺规则，驱动曝气、加药等关键工艺的智能闭环调节，最终实现水厂的精细化运营和全流程数字化管理。
结语
昆明市建筑设计院通过全流程、多专业的BIM深度应用，成功地将数字化技术融入水厂的设计、建设与未来运维中。它不仅是一座处理污水的物理设施，更是一个有“感知”、会“思考”、能“决策”的智慧生命体。
此项目为区域性智慧水务建设树立了新标杆，也昭示着以BIM为代表的数字化技术，正成为推动环保基础设施高质量发展的核心驱动力。
