然而，随着塔吊的需求激增，随之而来的安全隐患也越来越多，各种类型的塔吊安全事故不断发生。如今安全生产概念深入人心，在事故多发的建筑行业，如何保证施工人员人身安全、工地建筑材料和设备等财产安全，是建筑工地管理亟待解决的一个问题。

| 塔司作业层

· 现有的塔吊设备本身的机构特点引发的操控不便（机械式、非数字化）

· 塔吊自身安全装置失灵引发的安全隐患（被动式响应）

· 传统作业方式（信号工指挥）沟通不畅带来的安全隐患（群塔碰撞、超载超限、不安全区域吊装等）

| 项目管理层

· 现场设备使用信息如何实时掌控

· 如何消除现场设备违规、违章作业带来的安全风险

· 发生事故如何追溯并查找原因

| 企业管理层

· 如何打通项目与企业之间的数据壁垒，真正实时地掌握各个项目塔吊运行的情况

· 如何能够将企业的安全管理规章制度落实到项目

· 发生事故如何追溯并查找原因

塔机监测系统是集互联网技术、传感器技术、嵌入式技术、数据采集及存储技术、数据库技术等高科技技术为一体的综合型仪器。该仪器能实现多方实时监管、区域防碰撞、塔群防碰撞、防倾翻、防超载、实时报警、实时数据无线上传及记录等功能，特别是设备与广联达智慧工地平台搭配使用，可以做出塔机运行过程的工效分析，帮助项目准确掌握塔机的运力和工作饱和度，为现场管理提供决策依据。

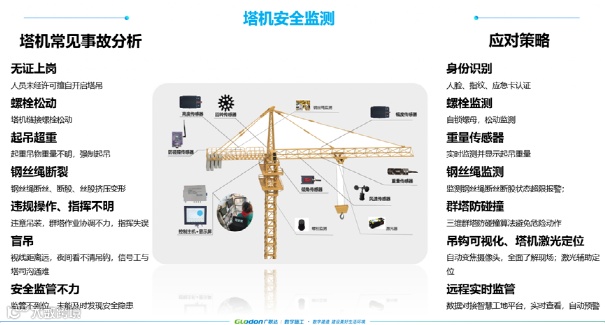

塔机监测系统由主机和智慧工地平台组成。主机安装在工地现场塔机上，并连接幅度、高度、回转、重量、倾角、风速等传感器和制动控制装置，通过8英寸显示屏数字化显示工地现场塔机运行状况；无线网络能把塔机的各种参数实时上传到远程监管平台，便于管理部门及安监机构对塔机进行实时在线监管、安全状况分析、历史数据调取等；一旦塔吊操作过程中发生不安全行为，可实现实时预警，提示现场操作人员及管理人员及时补救，以避免事故发生。

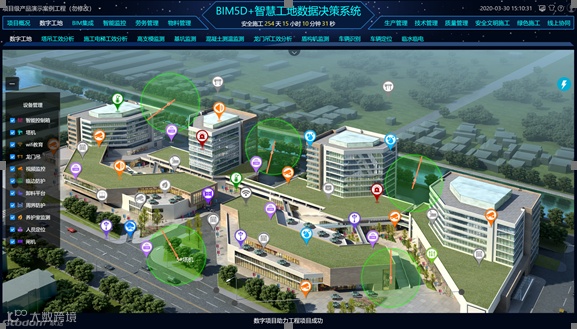

通过智慧工地平台，将物联网技术和BIM技术相结合，直观呈现现场塔机运行情况，包括所在位置、在线状态、是否预警等信息，全面体现施工现场物联网技术应用成果，展现项目科学精细化管理过程。

｜及时预警，避免危机

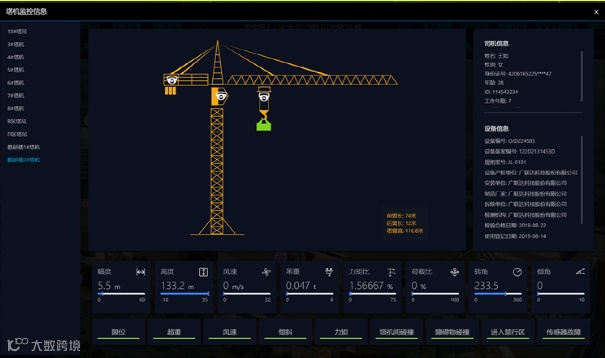

在智慧工地平台上，结合塔机模型，实时显示多维度的监测数据，并可实时查看吊钩监控画面，实现塔吊运行状态的多方位监控；一旦现场发现隐患，一方面在现场语音告警，提示设备操作人员规避风险，另一方面告警信息通过手机app自动推送给项目管理人员，管理人员根据预警信息督促现场施工人员进行整改，避免发生安全事故。

监测的运行数据主要有：限位、超重、风速、倾斜、障碍物、传感器故障等多项，一旦检测到风险，自动形成预警记录，以便及时消除安全隐患；通过对多台塔吊的监测，实现群塔防碰撞检查，保证运行安全。

｜实时掌控数据，提高科学管理水平

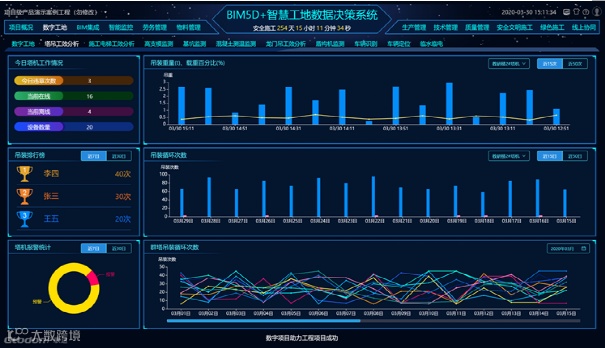

通过工效分析页面，直观查看塔机今日违章数量及监测状态，对当日现场塔机的整体运行情况进行体现，协助项目管理人员掌握塔吊日常运行状况。直观查看选定期间塔司的吊装数量，工作结果透明化，以数据为支撑对塔司工作状况进行客观评价，督促提升本项目塔司的整体工作效率。

通过对本月项目上每台塔吊的吊装循环次数统计，体现各台塔吊的使用频次及工作饱和度，协助项目管理人员对于当前生产任务安排是否合理、物料堆放地点选择是否正确等问题进行分析判断，保证现场生产效率。

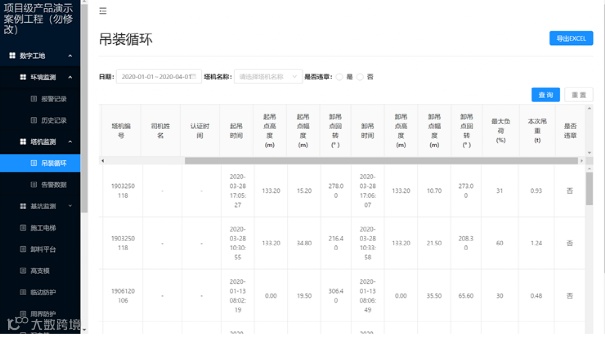

所有塔吊每次的吊装数据都会存储在系统后台，支持按时间、按塔吊、按是否违章进行筛选，并支持导出excel，积累企业大数据库。

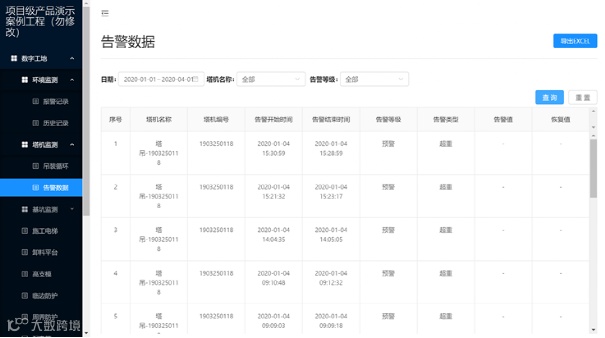

所有塔机的告警数据都会存储在系统后台，支持按时间、按塔吊、按告警等级进行筛选，并支持导出excel，导出的预警记录可作为进场人员安全教育的资料，深度发掘数据价值，提升管理水平，通过趋势做预判，做到未雨绸缪防范于未然。

｜深圳第二儿童医院项目

塔吊司机：“以前我们通过对讲机和信号工沟通，难免会有一些理解不到位的地方。现在坐在驾驶室里可以看到吊钩的实时画面，提高了操作的便利性，避免了盲吊的安全风险，而且塔机监测可以通过语音及画面提示吊物重量和是否超重，非常便利。”
