还在为市政暗渠的结构、钢筋、土方算量而困扰？
“暗渠结构算量细项多，汇总提量麻烦”
“钢筋根数、长度算量复杂，复核效率低”
“暗渠土方计算耗时，精准度没保障”
↑ ↑ ↑
“广联达BIM市政计量GMA2026【暗渠模块】重磅升级！
支持各种形状暗渠结构、钢筋、土方工程量精确计算，拓展排水算量业务场景！”
市政暗渠业务和计量要点解析

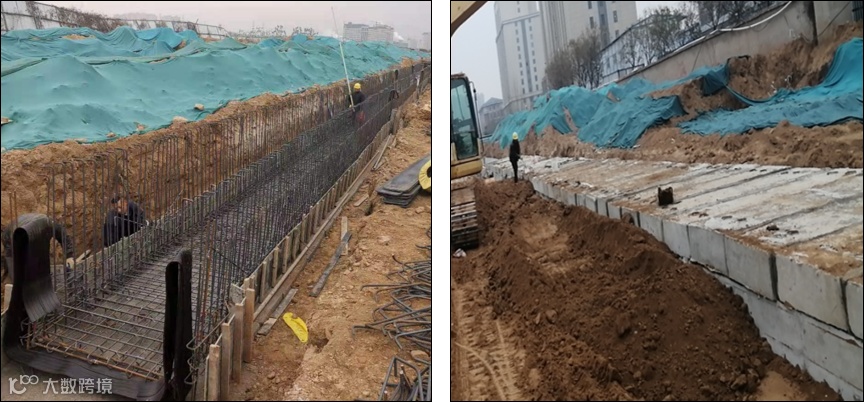

市政暗渠工程：通过敷设隐蔽式输水通道、设置检查井等构筑物、保障排水能力，形成的用于收集、输送污水或雨水，保障排水通畅的市政基础设施。
计量规则：包含主体结构（混凝土体积、钢筋、暗渠长度）；附属构筑物（检查井、雨水口）；沟槽开挖及回填（按回填要求分别出量）。
市政暗渠业务核心难点
▍难点1：暗渠长度计算需通过CAD分别统计不同尺寸暗渠长度，并且需要考虑计算井和渠的扣减。
▍难点2：暗渠结构涉及盖板、墙、腋角、基础、模板、防水等8个以上子构件分别出量，计算耗时。
▍难点3：暗渠钢筋需要依据图纸给的钢筋大样计算，钢筋形状多样、长度各不相同，根数、长度计算难。
▍难点4：暗渠沟槽手算需要通过挖方顶底标高、工作面、放坡系数等多项数据推导沟槽断面，填方需要计算板顶覆土、扣减暗渠体积。公式多且复杂，计算耗时
产品实战操作指南
1、点击识别平面图
2、根据迷你框信息点选CAD图纸
3、一键识别
1、点击结构定义
2、框选图纸、校核尺寸
3、绘制盖板、墙、基础、垫层等构件
1、按截面布置钢筋
2、选择截面钢筋
3、输入参数
1、新建单级沟槽/基坑
2、按管布置沟槽/布置基坑
3、选择管道/井/雨水口
场景延伸：排水暗渠可处理各种等截面线式结构，例如电缆沟、涵洞、边沟、管廊标准段图纸均给出钢筋断面图，基于暗渠的结构定义、钢筋定义和沟槽功能可以变通处理这些专业算量！
小提示
■ 以上功能仅在广联达BIM市政计量GMA最新版本中才可使用哦，请前往G+工作台或服务新干线下载使用~
下载链接：https://www.fwxgx.com/softwares/list/344?source=wxArticles&invitationCode=3-wxArticles
点击后长按识别二维码

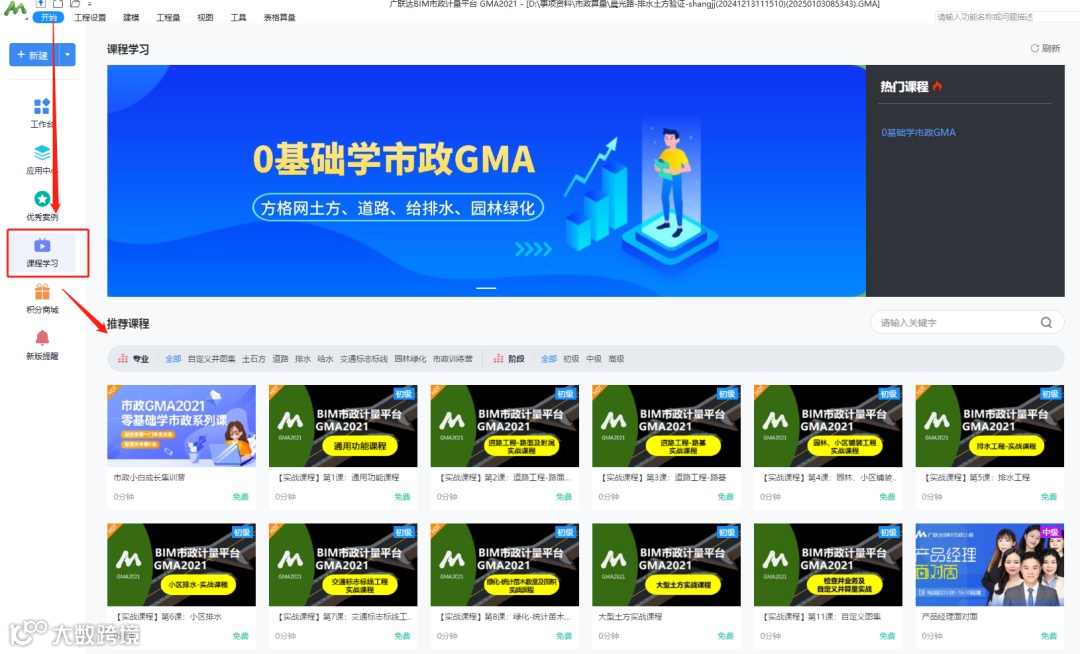

■ 详细步骤和更多功能讲解请移步软件产品端首页的课程学习中观看相应教学视频：
文案：刘朝阳
