机械工业第六设计研究院：BIM技术助力打造新一代外向型传媒校园

机械工业第六设计研究院有限公司（简称中机六院）创建于1951年，为国家大型综合甲级设计研究院，隶属世界500强大型国有企业—中国机械工业集团有限公司。中机六院拥有工程设计综合甲级、城乡规划甲级、工程监理综合资质、建筑工程施工总承包壹级、工程造价咨询甲级、建筑智能化设计施工壹级等资质。提供建筑工程顾问领域的全过程咨询、设计、管理及服务，包含概念方案咨询、城乡规划及城市设计、建筑方案设计、初步设计、施工图设计，BIM设计咨询，装配式设计，以及后期现场配合等。

经过七十余年的发展，中机六院业务遍布全国各省、自治区、直辖市和世界70多个国家与地区。完成大中型工程项目20000余项；先后牵头或参与国家绿色与智能制造重大科技专项52项；主编、参编国家、地方和行业标准80余项；荣获中国土木工程创新最高奖詹天佑奖2项、国家科技进步奖6项、国家优秀工程设计金、银、铜奖10项、鲁班奖及国家优质工程奖48项、各类省部级奖1000余项；获得国家授权专利和计算机软件著作权近1000件。

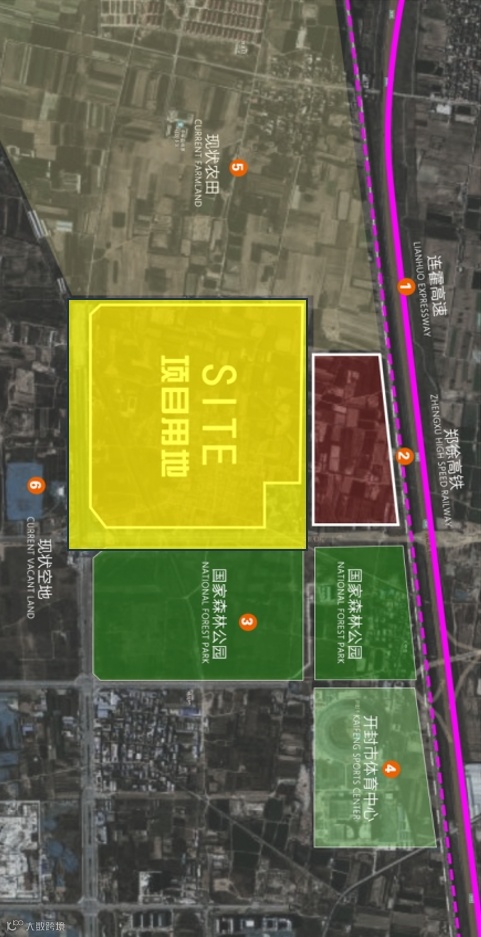

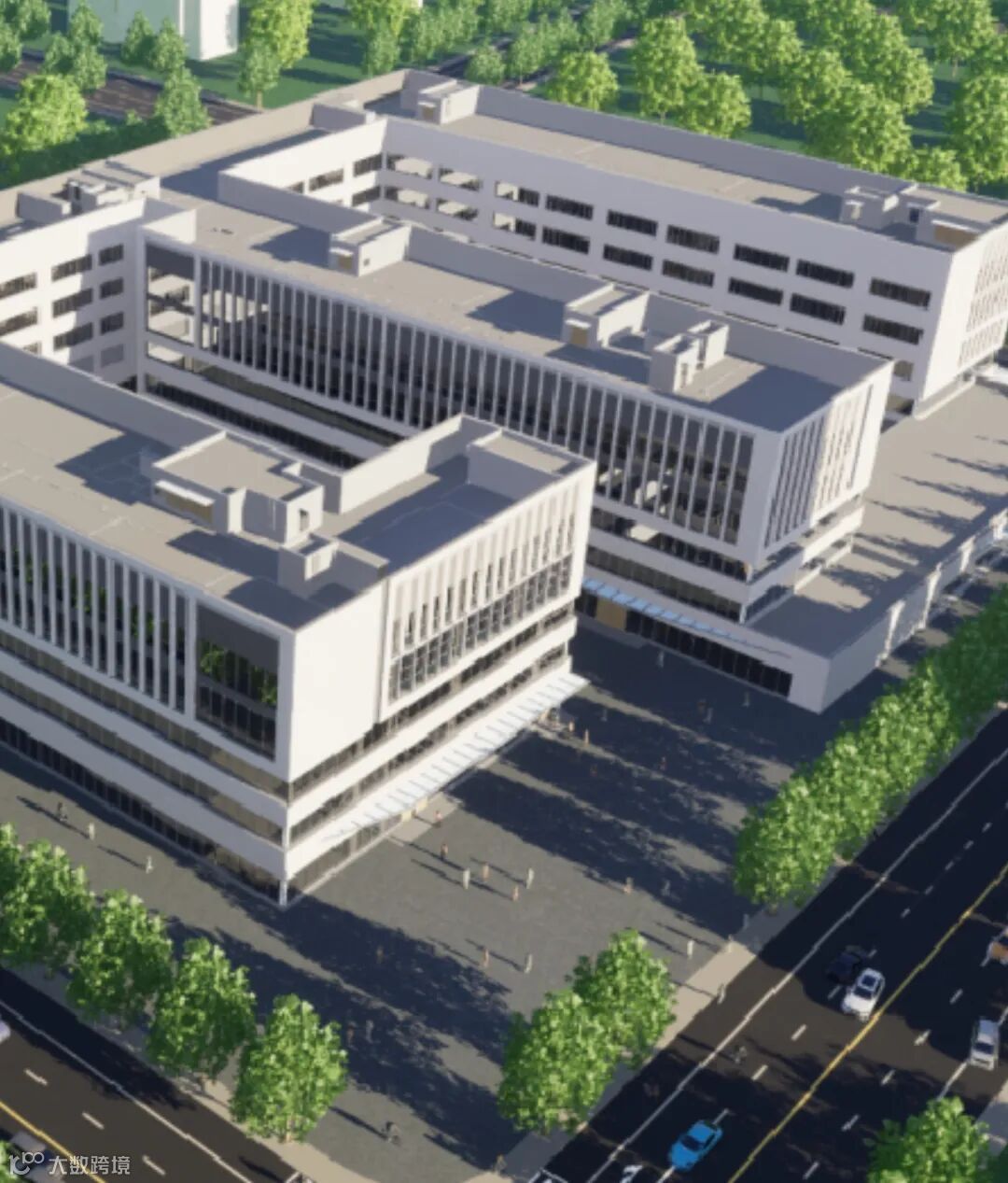

河南开封科技传媒学院新校区项目位于开封新区东京大道以北、十五大街东侧；本项目为河南开封科技传媒学院3#教学楼，地上五层，建筑高度23.45m，框架结构，总建筑面积43075.62平方米，1-4层配置公共英语多媒体房、公共计算机实验室、普通话测试站等各类大小实训室约114间，400人报告厅一间。可容纳学生6000余人。5层配置全学科教研室、专家工作室30余间。教学楼以“一个新一代外向型传媒校园”为设计理念，致力于打造一个特色鲜明的学校。

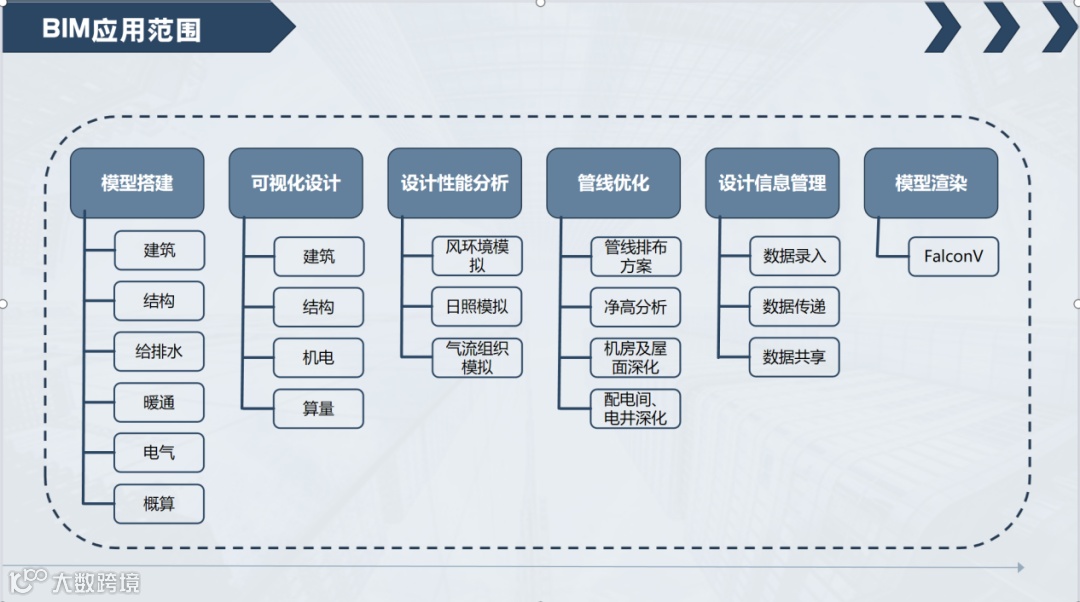

（1）模型数据互通

①打通设计模型与分析模型数据，并实现增量更新；

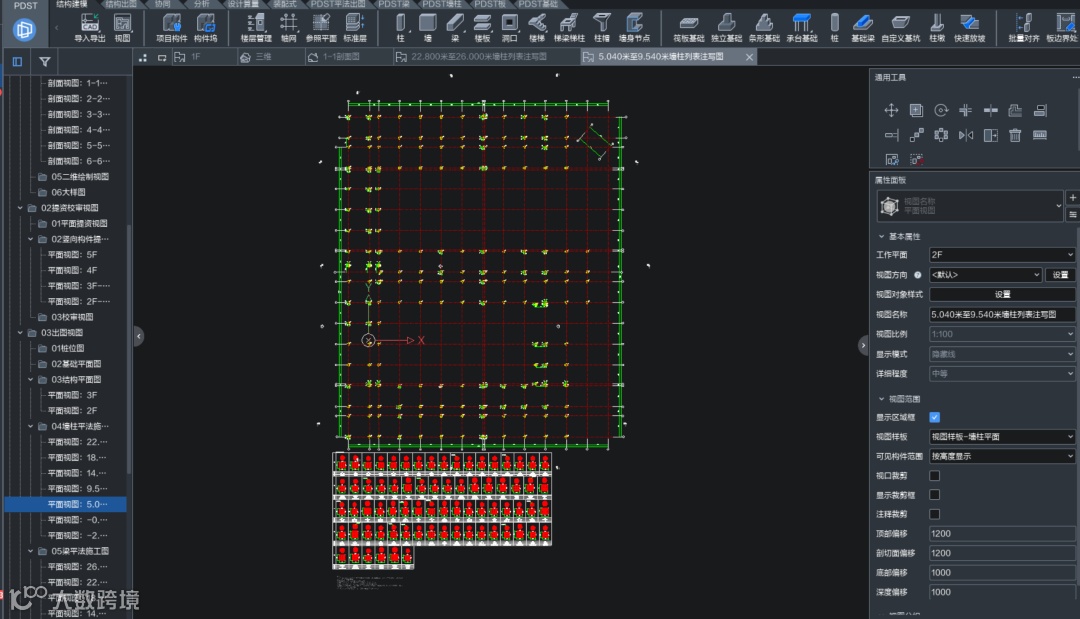

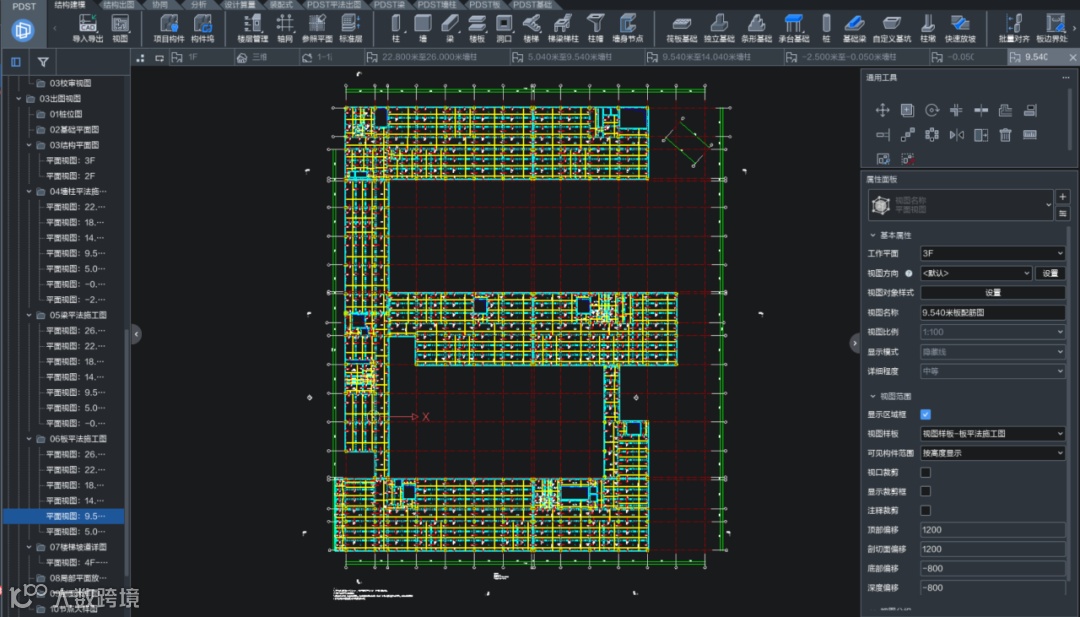

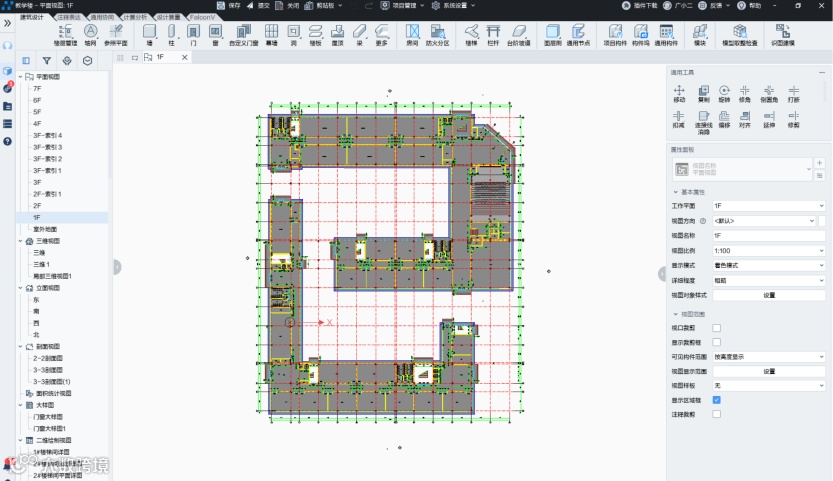

基于YJK模型导入自动生成BIM模型，用广联达数维软件进行了BIM模型的创建及出图。

②设计与造价一体化路径探索；

基于数维创建好的BIM模型及图纸信息，可以生成GFC文件，将钢筋、混凝土信息传递给GTJ，在水电暖通设备安装工程中，导入广联达GQI软件进行安装算量。

通过数维软件云算量，进行工程量统计，在设计阶段开展限额指标控制，记录修改前后工程量差，便于设计师直观了解本项目的含钢量，优化了算量阶段建模工作，实现设计数据跨专业、跨阶段流转复用。

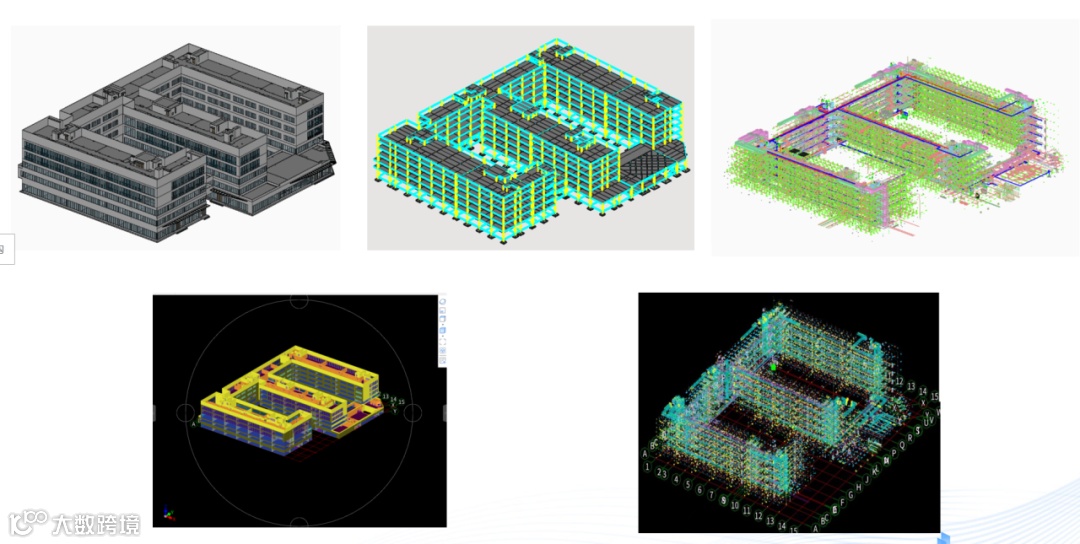

算量模型示意图

（2）智能出图，一致性好且快速

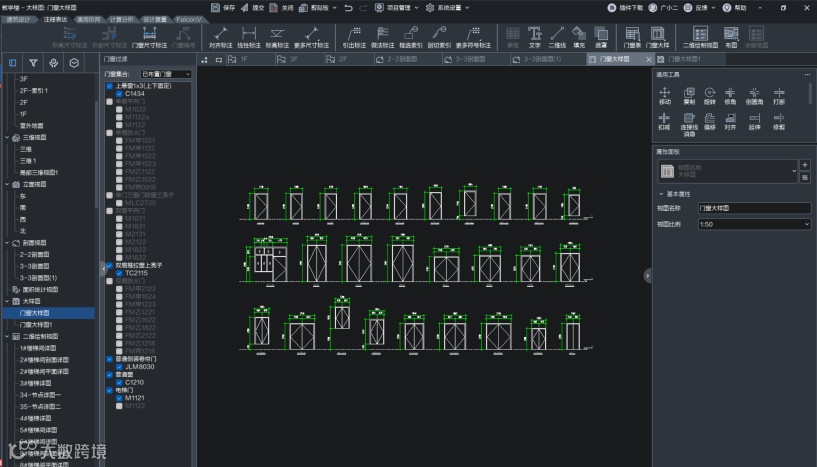

基于BIM模型实现各专业的快速尺寸标注；各专业的一键快速输出详图，且能保证详图与各大样图的一致性，减少后期施工图纸冲突等问题，既节省了造价，也缩短了施工进程，很好保证项目的顺利进行。

（3）设计管理一体化

通过云+端模式，基于三维模型实现设计项目管理、设计审查、数字化交付为一体的BIM设计协同管理。

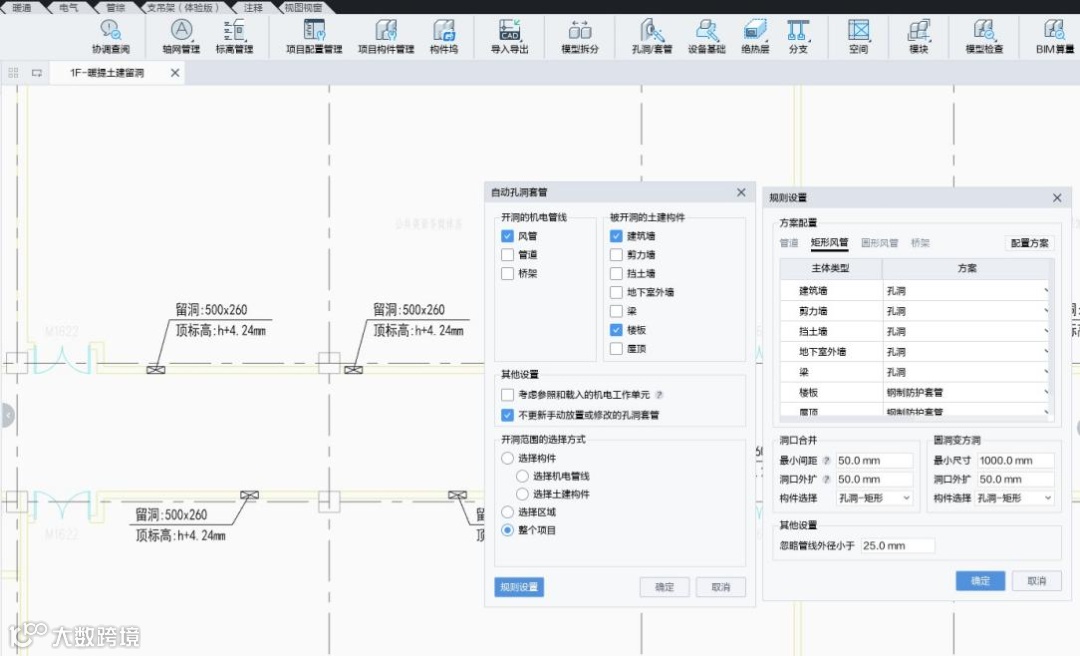

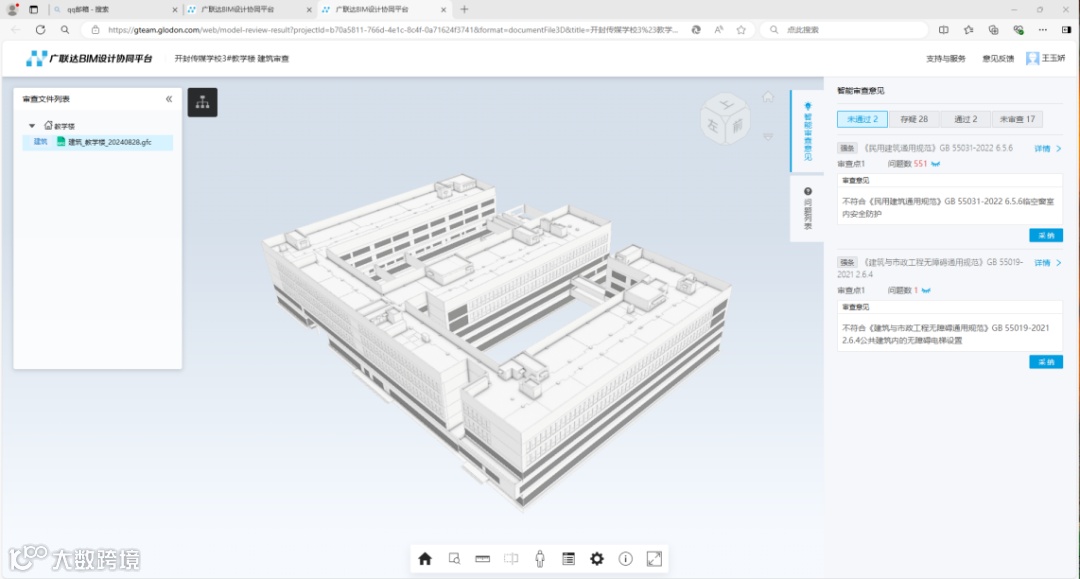

设计过程中可以多人多专业协同，设计软件实现一键提资、风管自动孔洞套管等，实现各专业数据同步更新，辅以软件自动校审-设计核实-数据自动更新，保证图模一致，为后期的设计算量及设计出图奠定基础。

协同展示

项目通过网页端创建交付包，打包提交设计成果，内容包括模型及二维图纸，并通过邮件交付包下载地址发给业主，实现与业主方、施工方等多方联动。

项目通过直接提取协同平台网页端文档区指定模型及图纸完成归档，摒弃以往项目局域网网盘归档数据的模式，最大程度保证本项目图纸及模型版本的稳定性及正确性。

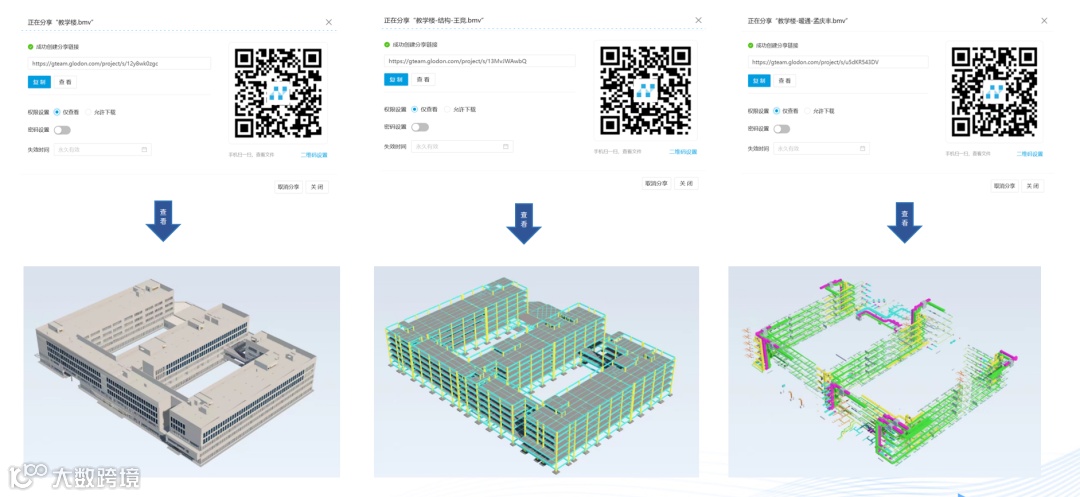

通过扫描二维码即可在手机上查看模型构件的功能，设计人员可在施工现场技术交底，实现了文件在线查看、任务流程处理、以及基于BIM的轻量化浏览，可以非常直观有效的识别图纸信息，方便现场施工。

在该工程的设计中，利用关联云+端体系，可以有效打通BIM技术的应用，在现有技术能力下，实现设计管理一体化。BIM技术通过云体系下的三维可视化模型，解决现场携带图纸困难的问题，并且实现现场发现问题提出问题实时同步的可能。

该项目作为建工一院全面掌握BIM技术工具后进行的第一个试点项目，在广联达技术人员协助下，整个团队的技术赋能及操作能力得到提升。

面向未来，中机六院将持续发挥在BIM技术应用领域所长，积极推动新一代信息技术在建设工程全生命周期的深化应用，服务行业高质量发展数字化转型之路。
