导读：CAD图批量导出PDF并带图层

请听题：以下场景中，将CAD图纸导出PDF文件有哪些要求：

1.施工图送审时，审查机构需要能够分项审查的PDF图纸

2.跨专业合作，建筑、结构、机电需多专业共享图纸，但防止误改源文件

3.多版次图纸归档，同一项目多次变更和修改图纸，如何留存PDF才能便于追溯变更

4.大型项目批量出图，84张图纸，如何能更加快速并且要按照图框精准转换PDF

答案来了：

1.2.3题需将CAD导出成带图层的PDF，便于分图层查看重点内容，如某次变更的部分、机电专业部分等；

4.题需要批量导出PDF，要能自动识别图框，并自动、批量导出成一个多页PDF

今天分享的小技巧就是：

不用插件+没有复杂操作+带图层导出PDF+支持批量导出+自动合并成一个多页PDF

多效合一、操作极其简单的好办法，看仔细了

图文版☟

现在我们用【CAD快速看图】打开了一个有很多图的图纸

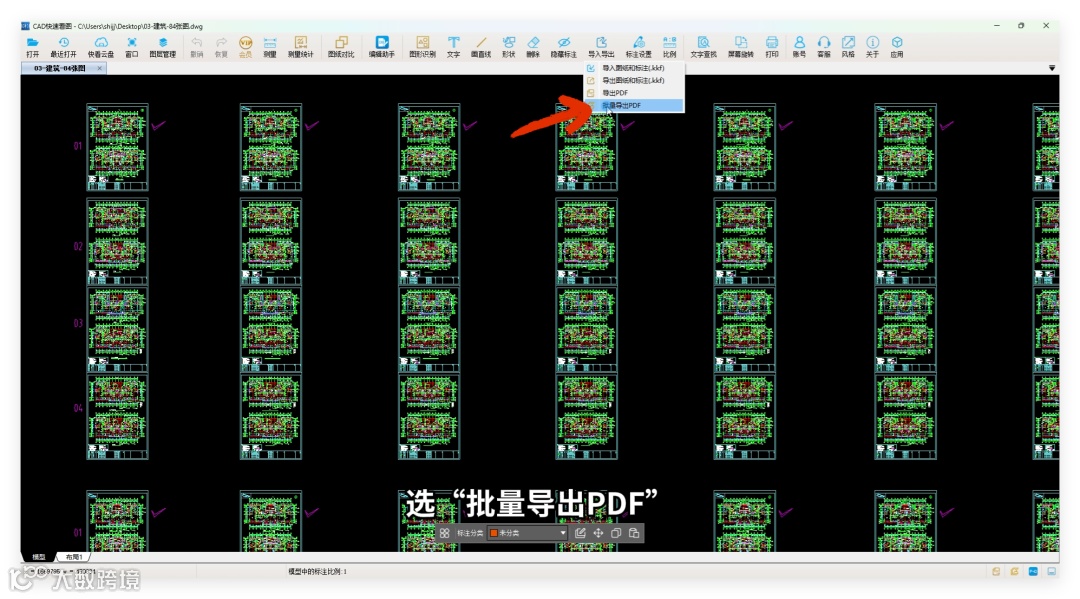

点“导入导出”，选“批量导出PDF”

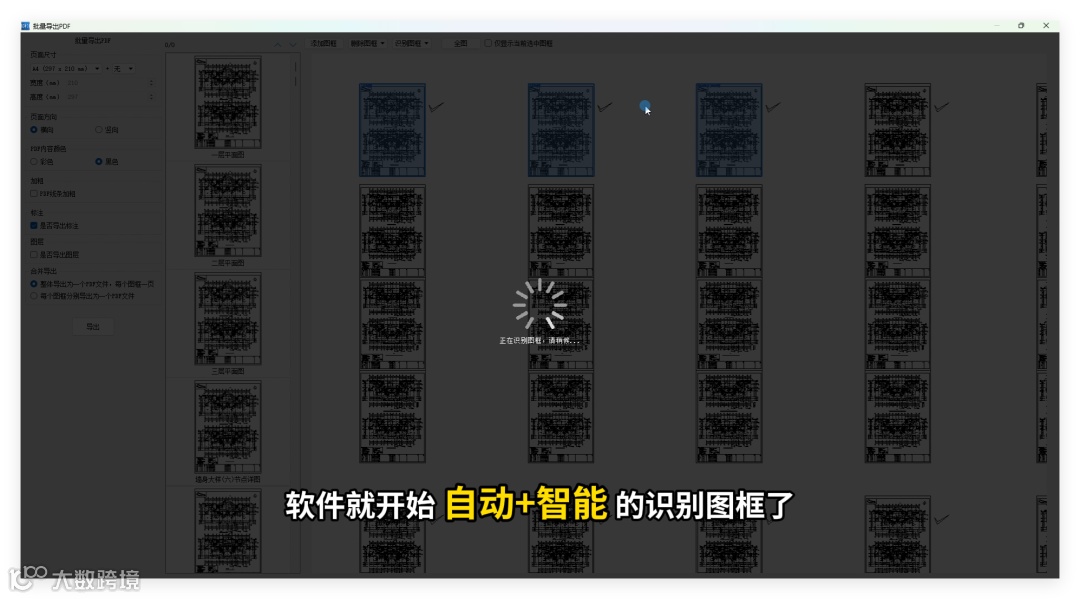

软件就开始自动、智能识别图框了，你都不需要自己框选

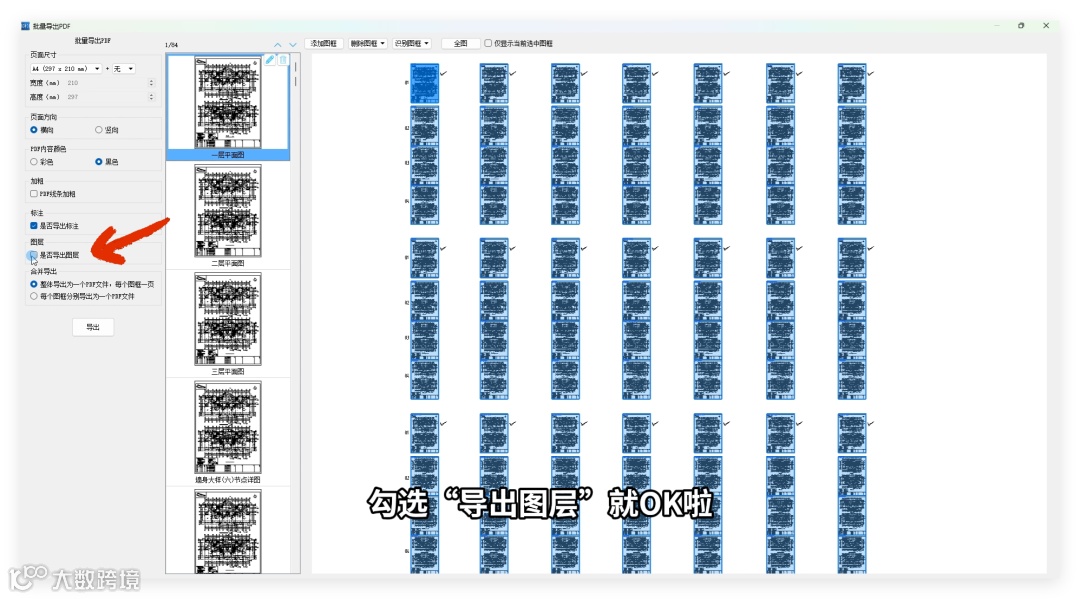

这就基本完事了。识别完了，勾选“导出图层”，就OK啦，是不是很简单

那有的小伙伴问：要怎么确定纸张大小呢？

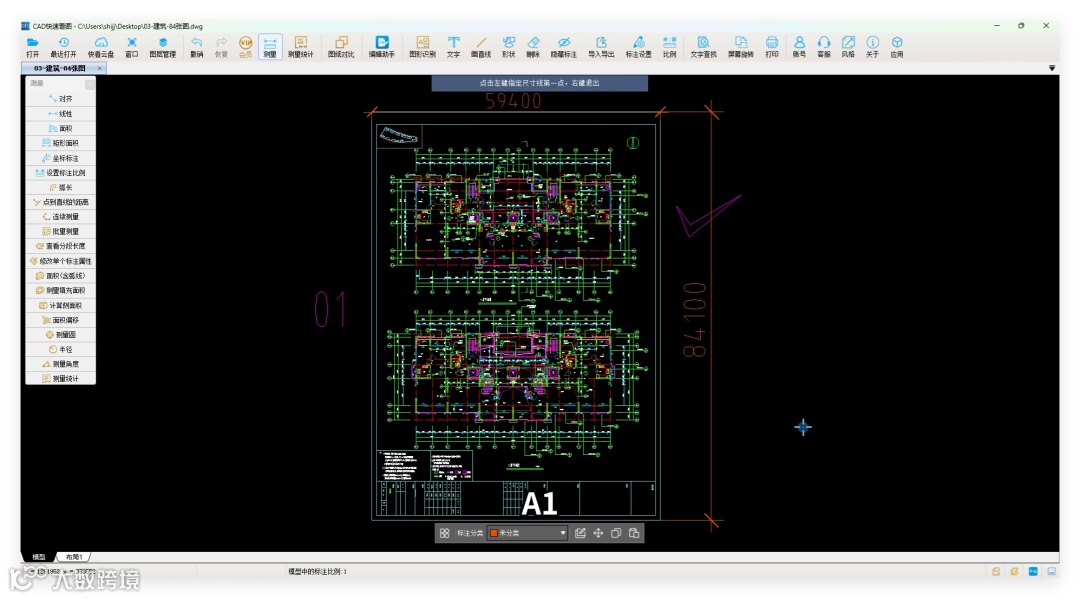

用CAD快速看图，测量一下图框，宽594，高841，这是多大的纸呀？A1。那我们就选A1+竖向

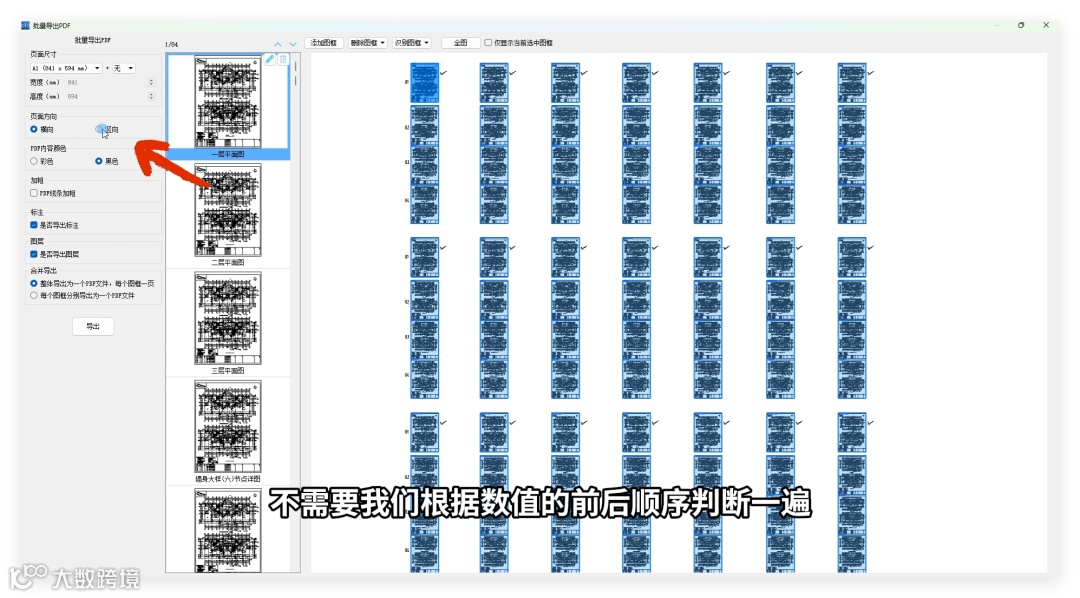

横竖向直接文字给好了，不需要我们根据数值的前后顺序来判断一遍，那样太麻烦了，就直接选，是不是很方便？

我们点导出，来，打开PDF看看效果

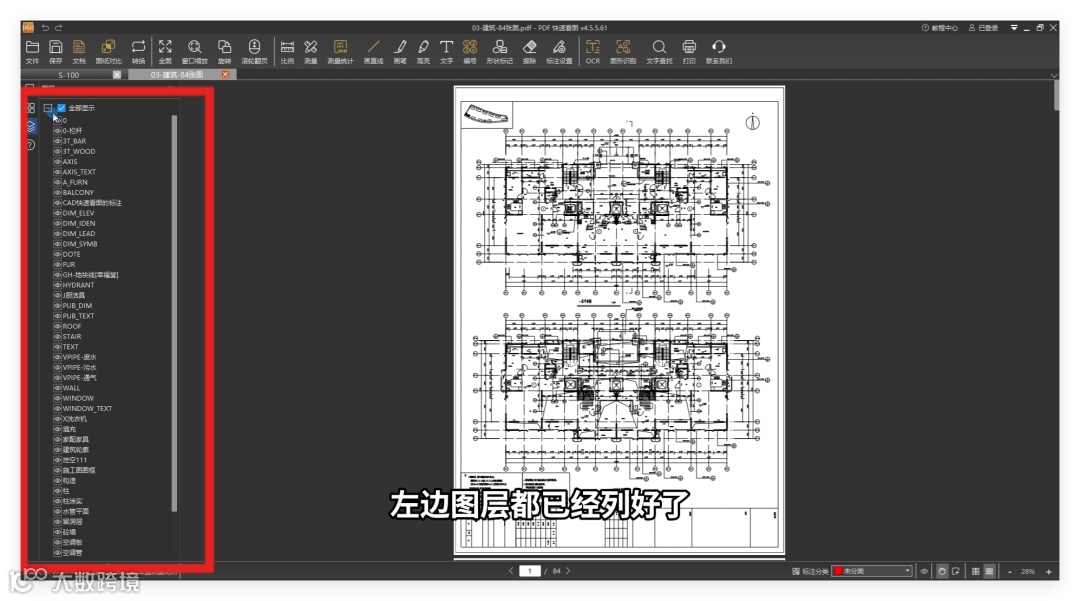

左边图层都列出来了，关闭开启，能看到图纸的效果吧？

这样不论是存档、领导要求，还是看图或打印的需要，都搞定了，操作简单又快速，记住这个CAD快速看图

注：1.本文使用的软件为电脑版CAD快速看图

2.软件支持各品牌Windows系统电脑，以及苹果电脑（Mac）
