钢混结构业务介绍
钢混结构是型钢和钢筋混凝土共同组成的混合结构，包括型钢混凝土结构、钢框架结构、零星钢结构等。这种结构与传统钢筋混凝土结构相比，具有结构承载力大、刚度大、抗震性能好的优点；与钢结构相比，具有防火性能好，结构局部和整体稳定性好，节省钢材的优点。多层住宅、高层住宅、超高层建筑多采用这种结构。
钢混结构会用到型钢、钢筋、混凝土这三种材料，因此需要分别计算这三种材料的工程量，在计算时需要考虑到不同材料之间的扣减关系。
2
GTJ2025钢结构模块价值介绍
为土建预算员，在项目测算、招投标、施工图重计量、结算、决算阶段，通过在“广联达BIM土建计量平台GTJ2025中，内置钢结构模块，型钢混凝土组合建模的方式”，覆盖劲性砼、钢框架、零星钢构，三大钢混业务；突破性解决三种材质强交互的复杂场景下模型的快速创建、不同材质之间的精确扣减以及型钢节点、钢筋节点计算统计的难题，极大程度的降低复杂建筑结构的算量难度，算量效率翻倍。
3

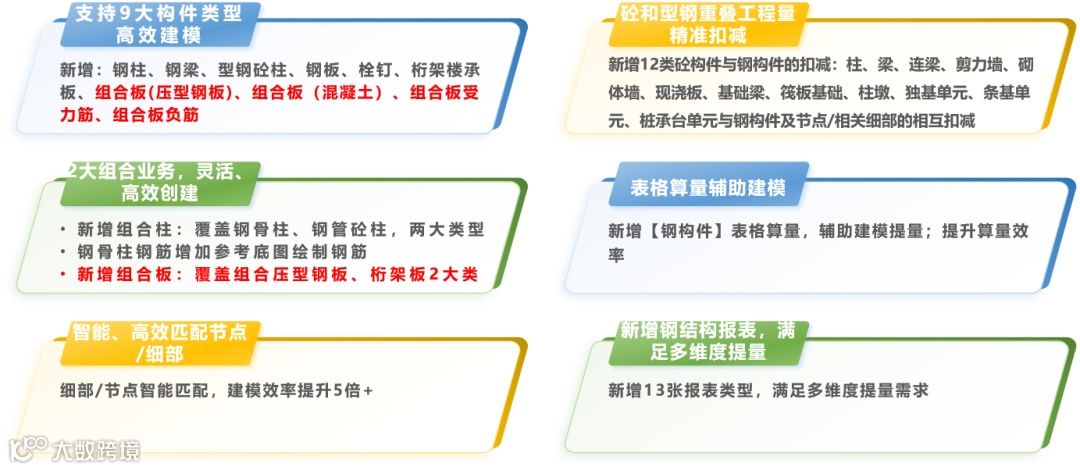

9大核心、2大组合业务产品方案
3.1 型钢砼柱
业务难点1：

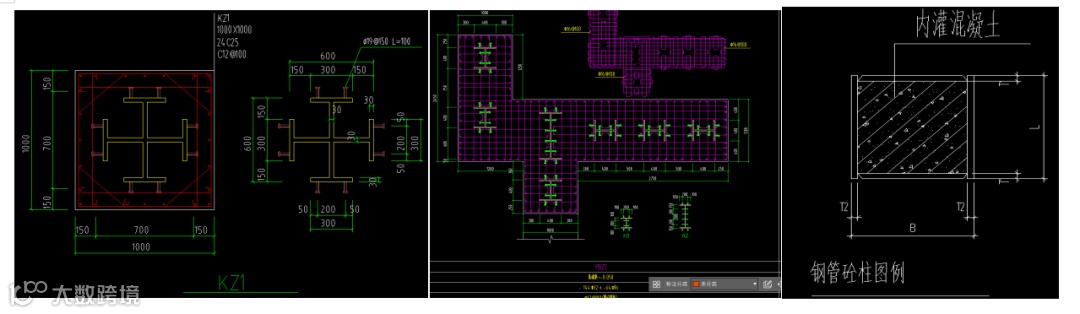

组合柱在图纸中多数以组合形式呈现（钢管砼柱，只提供钢柱尺寸内灌混凝土需要反算；钢骨柱大样和平面图均以组合形式说明，单提砼或型钢工程量，需反复校核，比较麻烦；且工程量扣减难以精准计算）。
业务难点2：

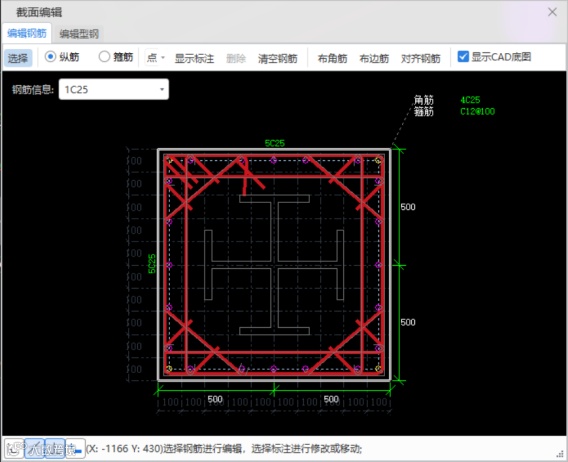

钢骨柱（砼包型钢的组合柱业务）内钢筋形式复杂多样，柱内钢筋遇到型钢连接方式多样，手算难度大，精准度低。
产品解决方案：
组合创建型钢砼柱，覆盖钢骨柱和钢管砼柱2大类组合柱业务、高效精准的完成组合柱业务的建模和提量。

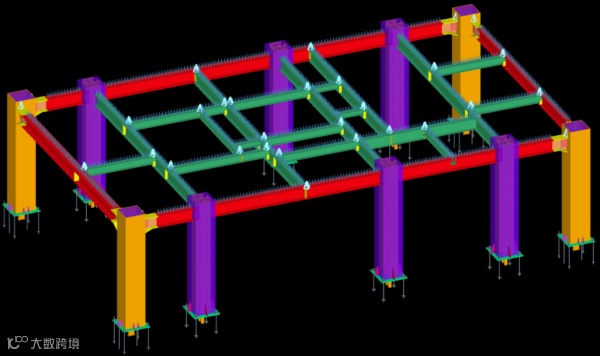

3.2 钢柱/钢梁
业务难点：

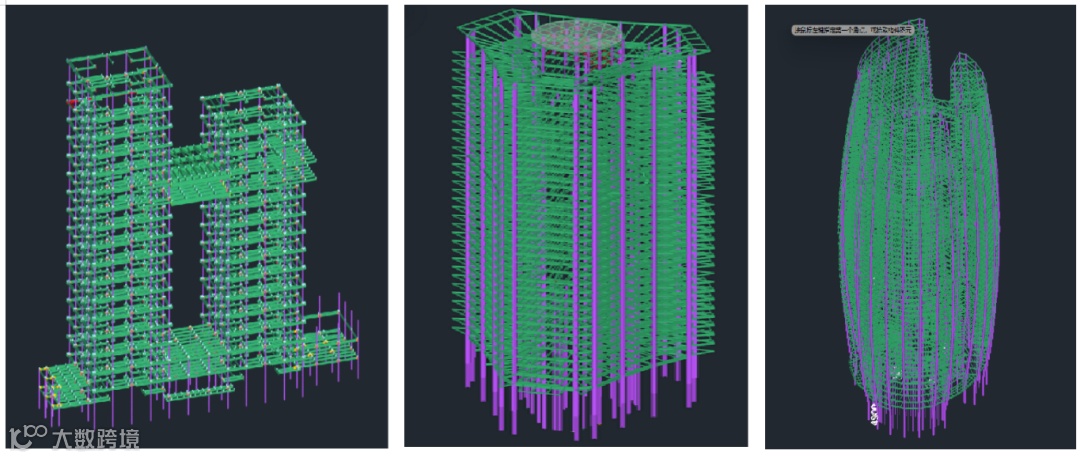

楼层数量多，图元量级大，不同楼层构件信息差异大，需反复校核构件信息及图元数量；表格提量过程繁琐，且易漏项。
产品解决方案：

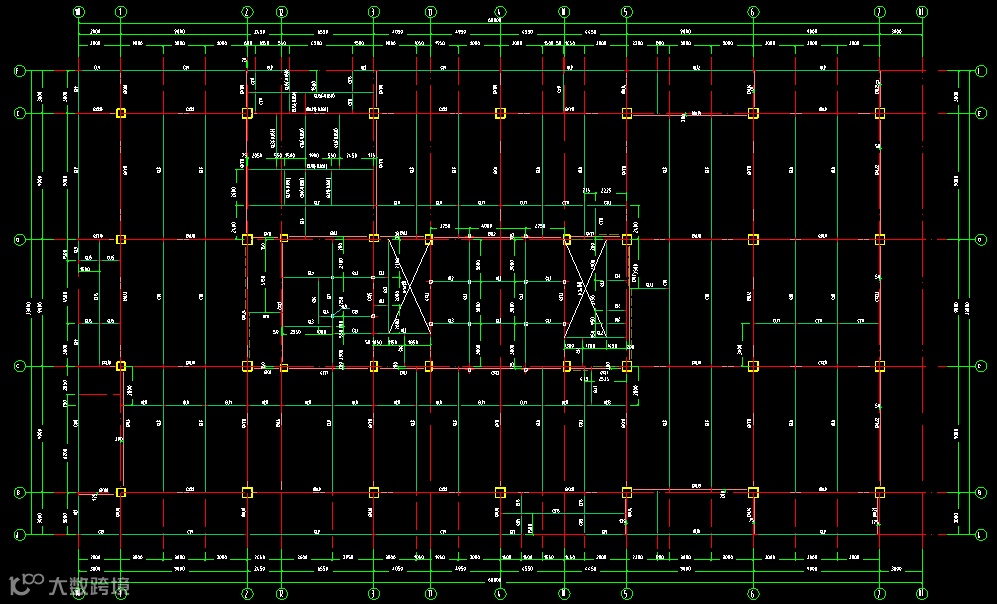

CAD快速识别，快速成模；操作简单，秒上手，零难度。

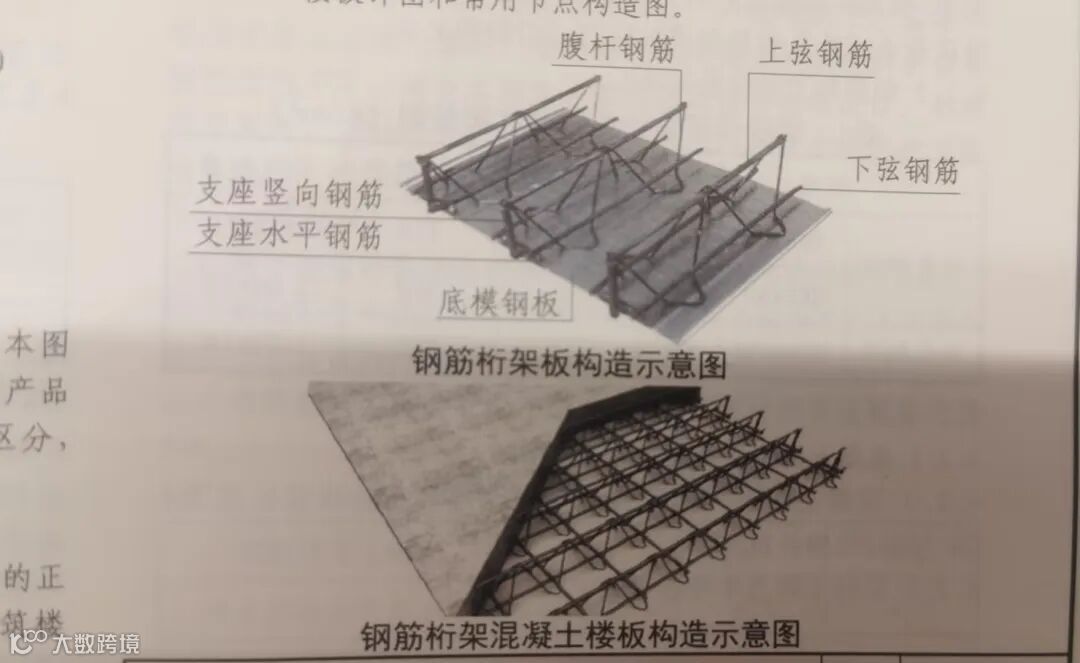

3.3 组合楼板 - 钢筋桁架楼承板
业务难点：
a、钢筋工程量：桁架筋钢筋类型多、造型复杂；长度也会根据实际板的大小而变化；有不规则板、斜板等；钢筋整体计算难度大；支座筋标注位置需找钢梁为支座、长度按规范取值，计算效率低；在升降板位置节点钢筋计算难度大；
b、土建工程量：混凝土板底部和侧壁不需要计算模板，工程量拆分难；
c、钢梁上方存在桁架楼承板时，防火刷漆面积需要扣减；实际相交位置较多不易统计、易漏项。
来源：图集22G522-1
产品解决方案：

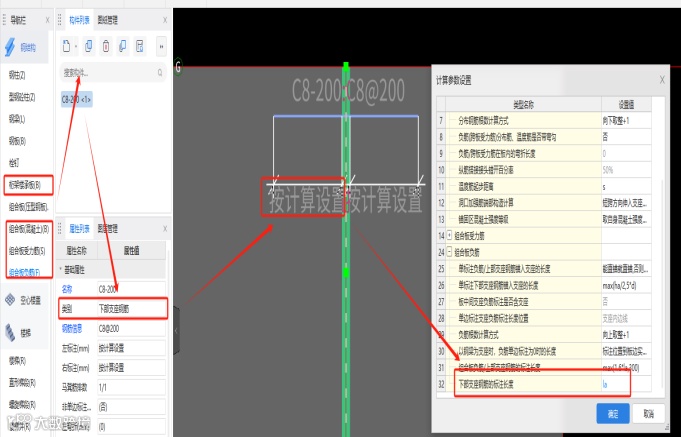

价值点1：
负筋新增上部支座筋、下部支座筋，2种类型；且负筋标注长度，支持取计算设置默认值（按照图集及实际常用做法设定的）；
价值点2：

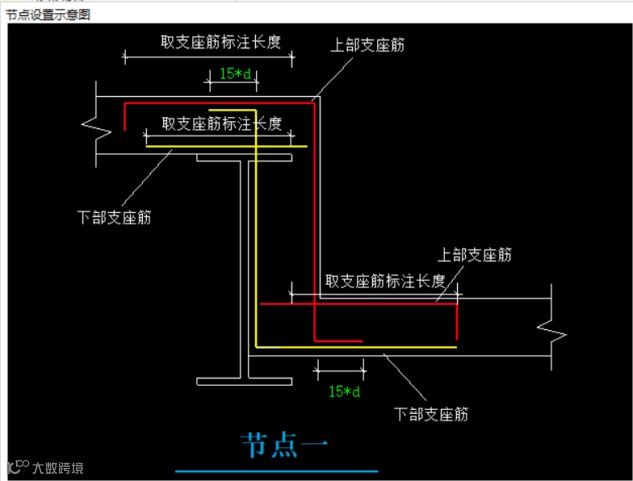

上/下部支座筋，支持做大高差、小高差，2种升降板节点。

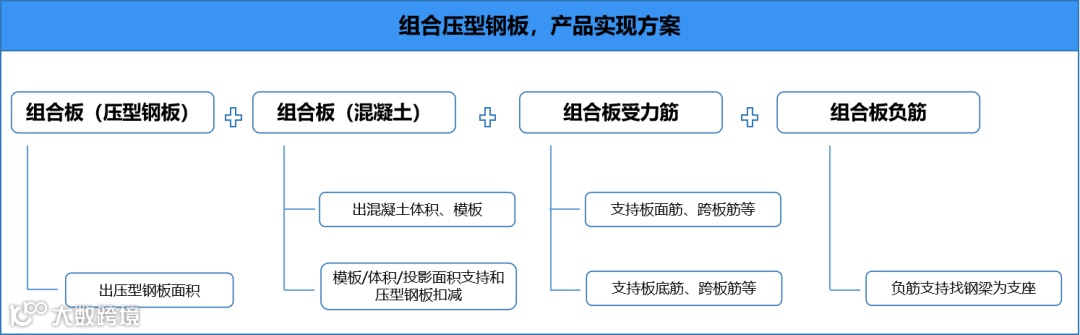

3.4 组合楼板 - 组合压型钢板
业务难点：

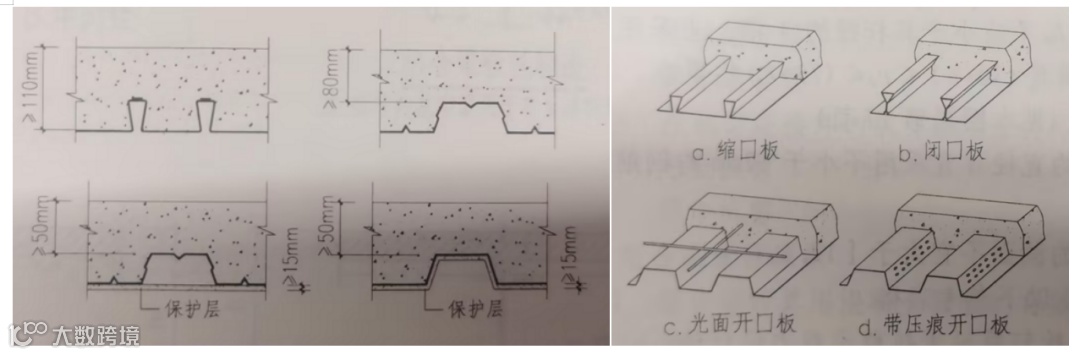

a、压型钢板截面造型复杂多变，导致混凝土造型复杂，混凝土计算准确性低、效率慢；
b、钢筋按凹槽布置时，根数计算需数凹槽数量，效率慢；
c、压型钢板截面造型复杂多变，防火、刷漆，工程量计算不准确。
来源：图集05SG522
软件解决方案：

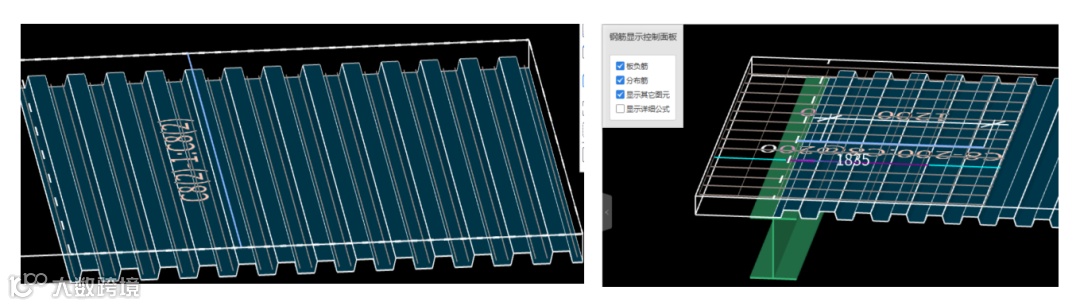

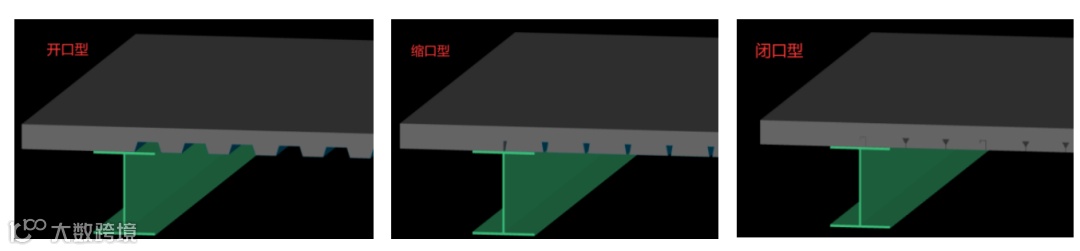

价值点1：新增开口型、缩口型、闭口型，三种截面压型钢板；混凝土板自动扣减压型钢板造型，体积、模板、投影面积等工程量精准计算。
价值2：板筋智能匹配压型钢板凹槽，端部负筋，单边标注遇钢梁，自动延伸至板筋扣保护层。钢筋计算更简单。

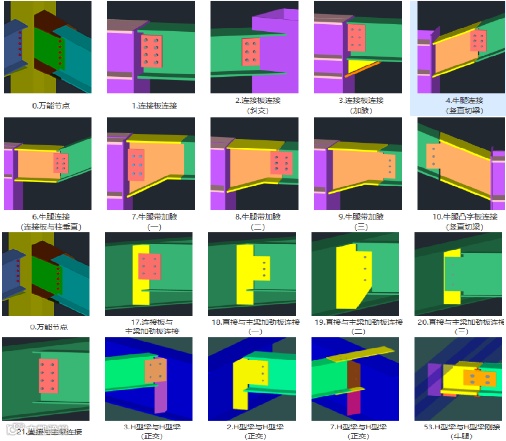

3.5 型钢连接节点
提量难点：
图元相交形式多变，节点种类多，造型复杂多样，重叠部位多，工程量精准计算难度大。
软件解决方案：

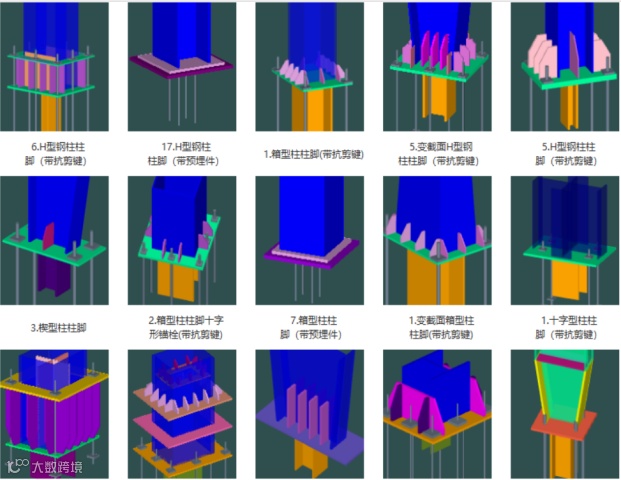

覆盖540+节点/细部，智能匹配主次构件，不同位置同类型节点批量生成，工程量自动归属，简单智能，提量效率翻倍。
3.6 栓钉
业务难点：
栓钉在不同构件、不同截面的钢柱/钢梁/钢板等构件上排布不一致（数量、间距、间距、长度等）；手工统计数量多、易漏项。

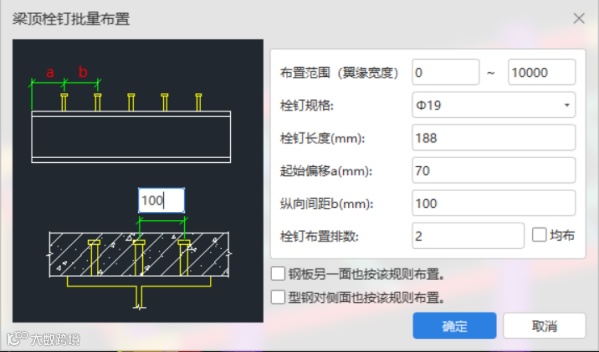

产品解决方案：
同构件、同截面栓钉，批量生成、批量修改。
3.7 零星

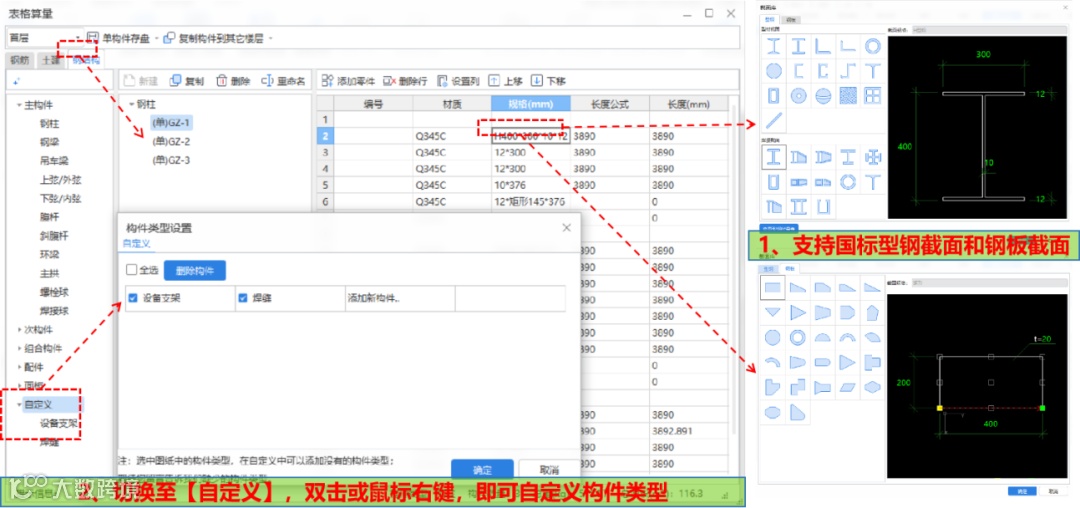

零星钢构业务，快速提量，软件支持通过【表格算量】快速完成工程量提取。

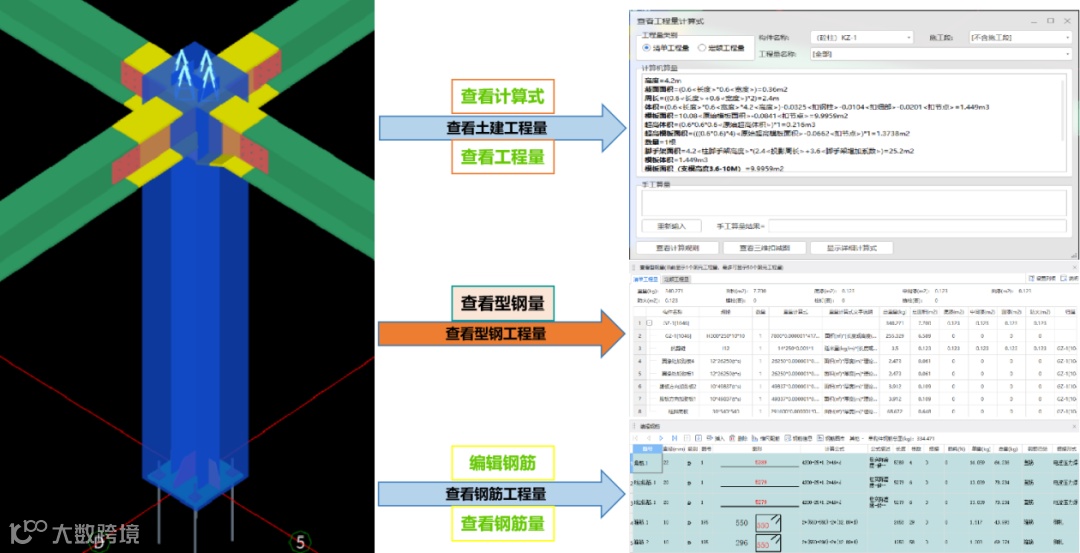

3.8 查量提量
多材质交互的复杂组合结构，产品解决方案：支持12类砼构件和钢构件相互扣减，支持快速查看土建、钢筋、型钢，三种材料工程量；详细的表达式做到有据可查。
除此之外，产品部为大家提供了配套的学习课程供大家学习，期望通过钢混业务的电算化实现，可以帮助大家降低算量难度，提升作业效能，提升算量精准度。
钢混业务课程：
https://jzkt.fwxgx.com/courses/24022.html
钢混基础操作课程：
https://jzkt.fwxgx.com/courses/24023.html
钢混技能提升课程：
https://jzkt.fwxgx.com/courses/24025.html
