如何利用广联达市政做好小区铺装算量？

广联达四川

2023-07-04

标杆用户介绍

子莹---从事造价行相关工作17年，现任某造价咨询公司负责人
曾就职于设计院、施工单位，具有丰富的建设工程项目概、预算，招投标评审相关经验。

目前使用市政算量软件做过市政道路工程、大市政排水管线、小区铺装、小区排水、园林绿化等多个项目。广联达市政算量软件，逐步实现了市政算量的电算化，软件操作简单，算量精准，是市政造价人员的大爱。

铺装业务痛点

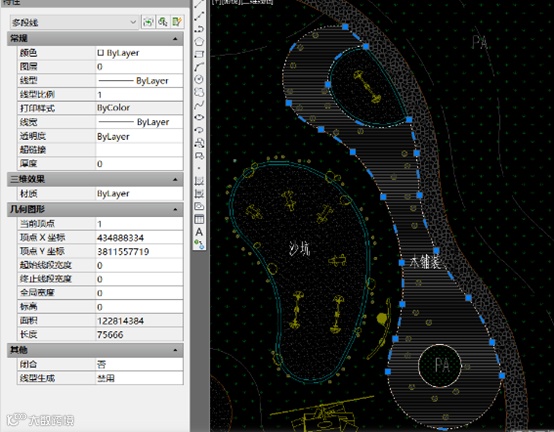

铺装作为园林景观重要组成元素之一，一直以来都被广泛应用于小区公园铺装、绿化园林中，为园林项目增色不少。近年来，铺装的材料类型、样式越来越多，形状复杂各异，从而加大了铺装算量的难度，同时也不易核量对量。实际算量中很多人会使用CAD软件辅助圈算面积，来计算铺装工程量。

我刚工作的时候也是利用CAD+电子表格的方式算量，计算非常耗时不说，稍有不慎就会出错，对量时发现问题还不好检查。

铺装业务应用

偶然间我看到了广联达市政算量教学视频，从视频中学习到了道路一键识别，自动计算路面各结构层工程量，并且还可以与路缘石进行三维扣减，算量高效便捷。联系到实际业务中铺装工程和市政道路工程非常相似，因此马上下载安装了广联达市政软件，潜心研究，最终顺利应用在工作中，提高了工作效率。

虽然市政道路工程和铺装工程在计算规则和土方计算上有些区别，但是利用GMA2021计算铺装工程量时，用到的核心功能基本差不多。常用的功能及场景如下：

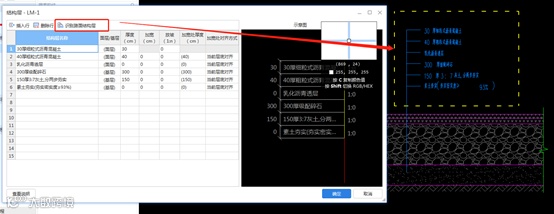

1、快速提取结构层材料：新建人行道后，软件会自动引导用户填充路面结构层材料信息，支持手动输入、文字拾取和快速框选填充等方式，这里更推荐大家使用快速框选填充的方式（即：识别结构层），可以快速提取结构层材料信息，缩短算量时长。

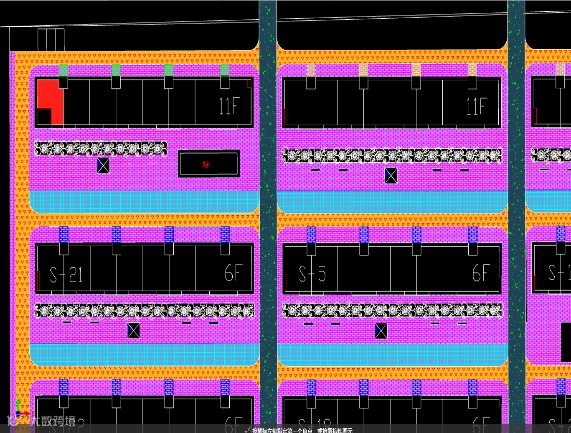

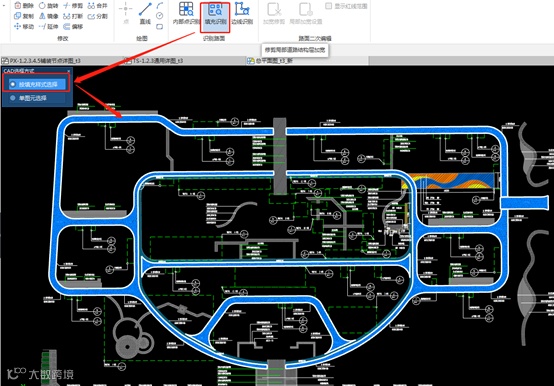

2、一键提取填充材料：铺装图纸中大多都会使用不同的填充图案，代表不同的铺装材料，此时直接利用软件提供的填充识别—按填充样式选择功能，一键将所有相同填充的铺装同时识别出来，效率非常快。

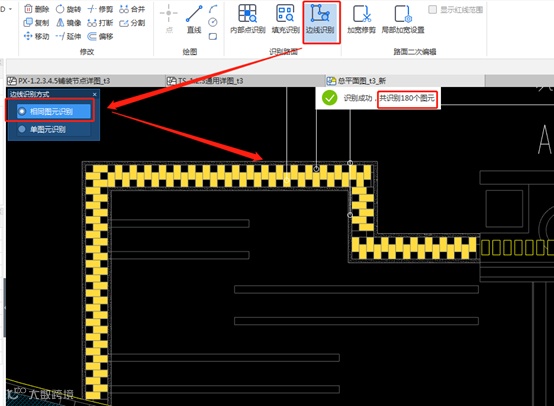

3、快速识别封闭区域铺装面积：软件中还提供了内部点识别和边线识别两个功能，也都可以满足我们在不同场景下快速建立铺装模型，提取工程量的需求。

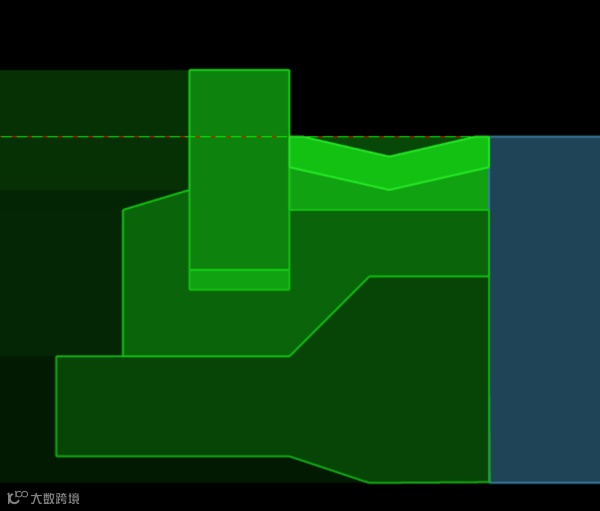

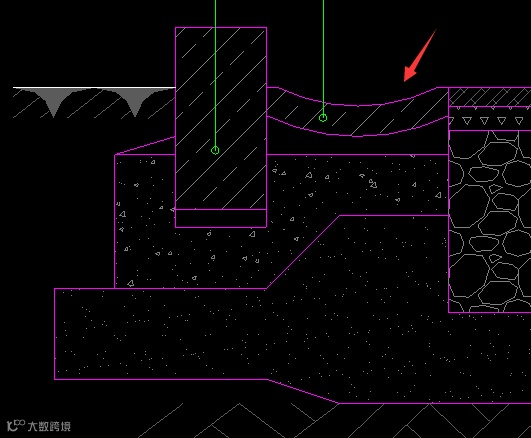

4、三维扣减，精准算量：软件算量与在CAD中圈算面积，最大的区别在于软件可以根据布置好的铺装图元与收边石（路缘石）之间进行三维碰撞扣减，让工程量更加准确、直观。

市政案例分享

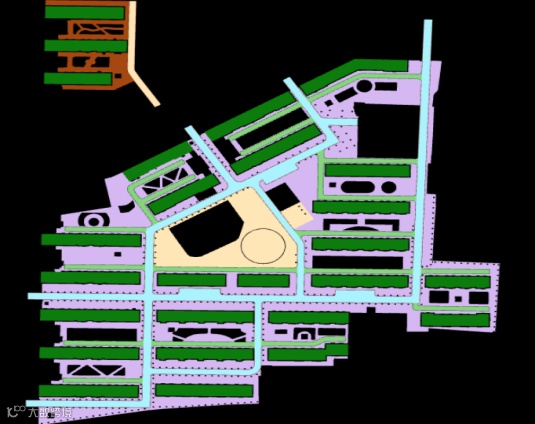

项目一：XX小区铺装项目，此工程难点在于地形复杂、铺装材质多、造型多、交界处构造物多、场内无规则图形铺装，使用市政软件中的路面及路缘石功能进行计算就可以完美解决，相比手算明显提高工作效率，计算更快更精准。

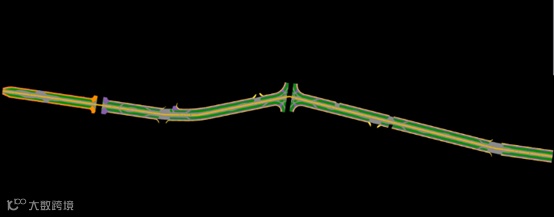

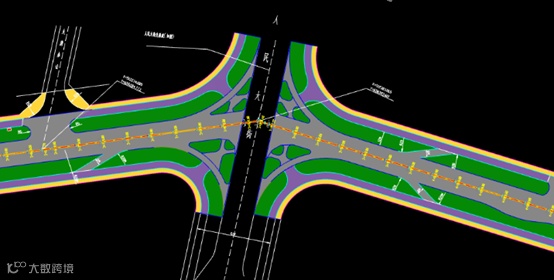

项目二：XX道路项目，此工程难点在于道路存在多处转弯，手工算量无法准确计算，但软件可以按实出量，计算出来的工程量更加准确；另一个难点在于机动车道结构层存在加宽的情况，在没有绿化带的位置会和机动车道或人行道结构层重叠，手算时无法精准扣减重叠部分工程量，会导致工程量多算，软件是三维建模，根据计算规则会自动碰撞检查与扣减。
