CAD快速看图里数个数的方法有3种：图形识别、编号文字、文字查找。今天我们讲一讲图形识别，它可以帮助你迅速找到图纸指定范围内的构件个数，并且将结果导出到Excel里。我们赶紧来看看如何操作。
二、图文教程

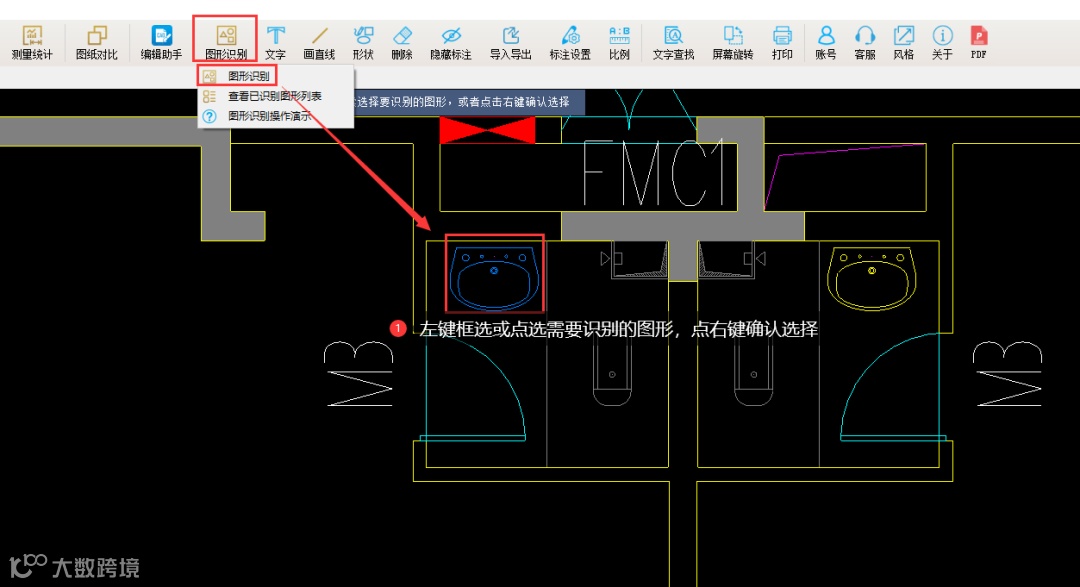

1、打开图纸，点“图形识别”按钮，左键框选或点选需要识别的图形，点右键完成选择。

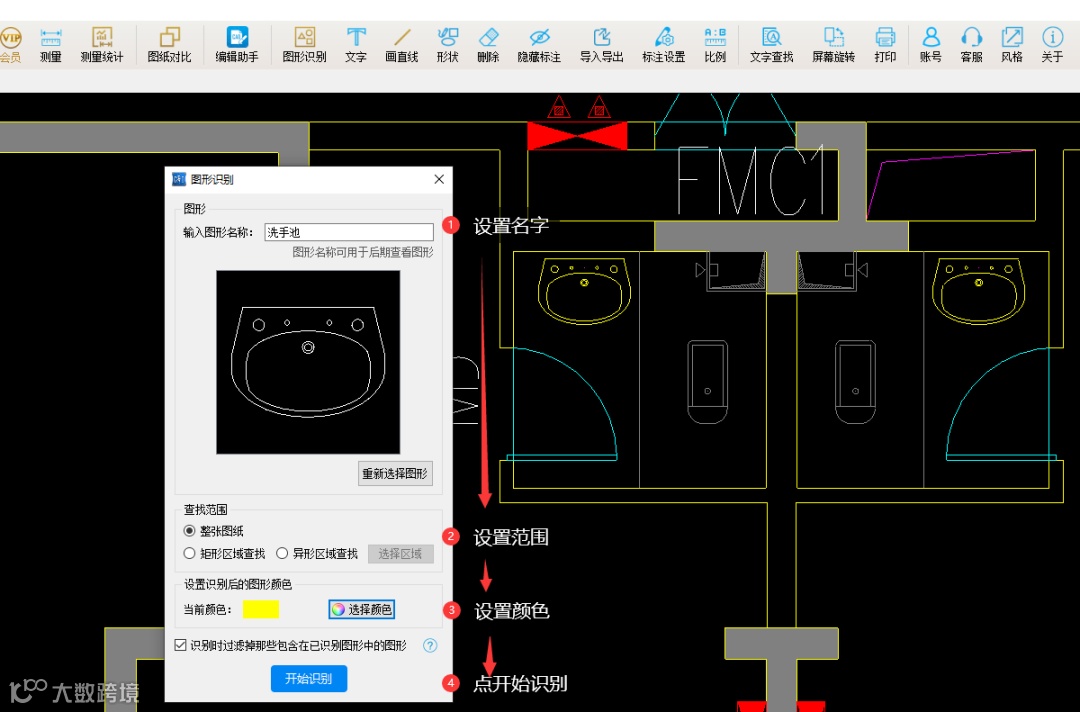

2、在弹出的对话框里设置图形名称、查找范围、颜色，点击“开始识别”按钮即可。

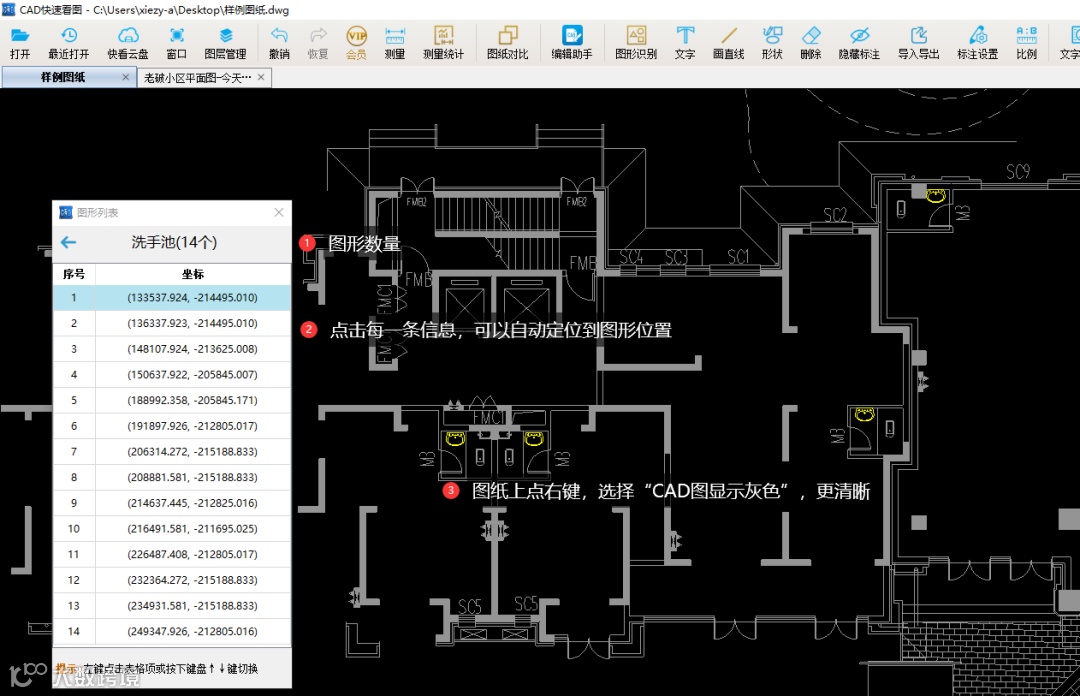

3、识别结束，在图纸上点右键，选择“CAD图显示灰色”，会让识别后的图形高亮显示，其他内容都灰色，显示更直观。

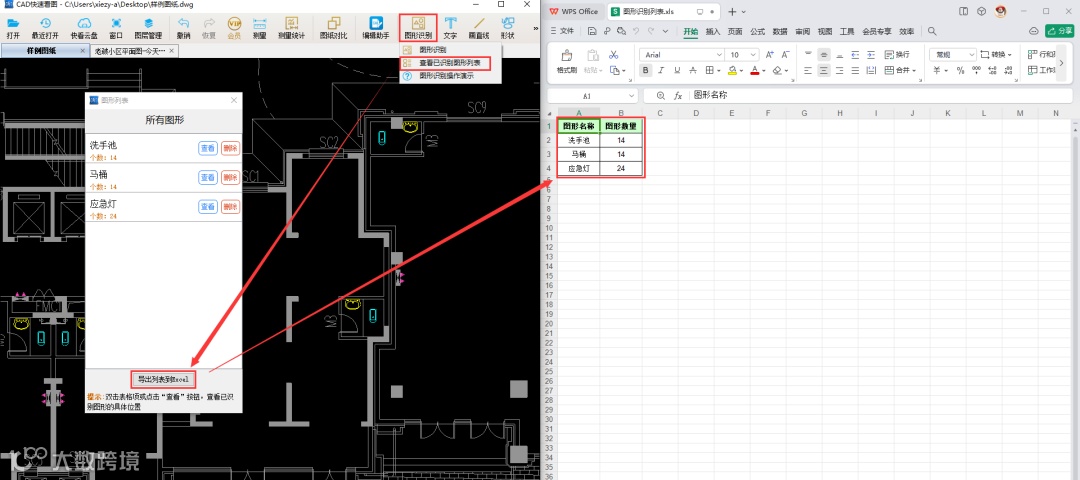

4、点“图形识别-查看已识别图形”，可以将结果导出到Excel里。
三、动图演示

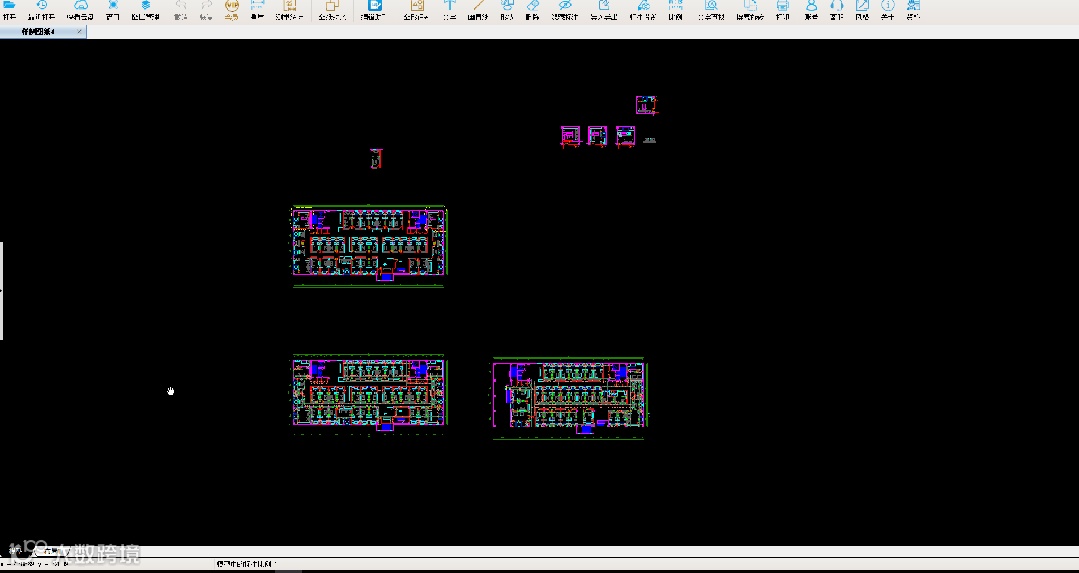

1、模型中图形识别

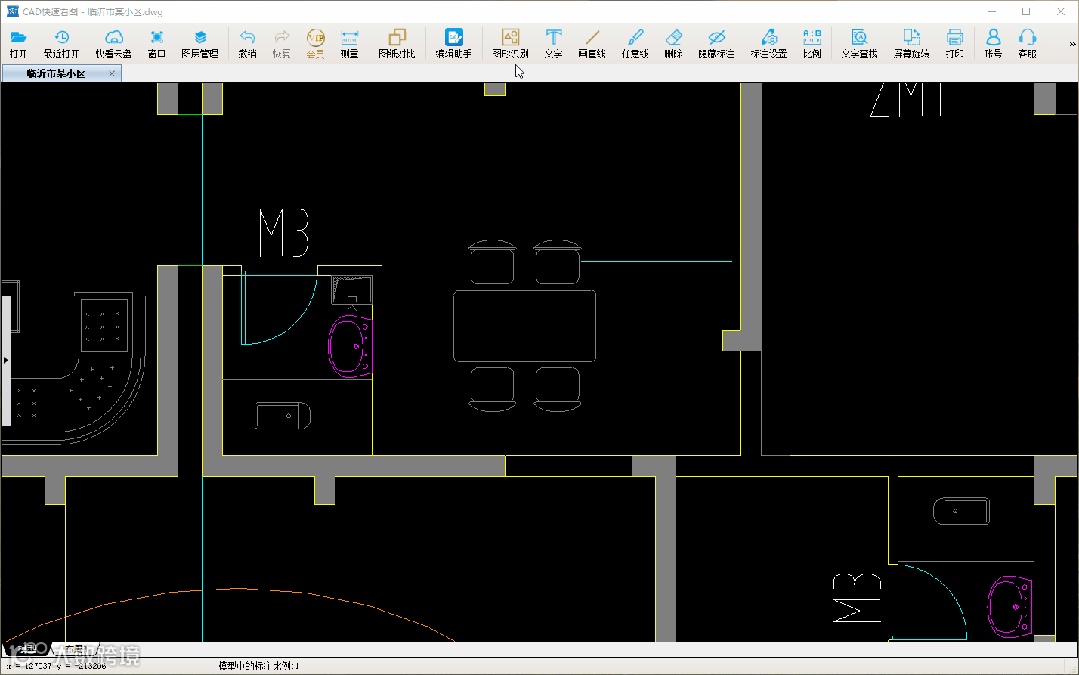

2、布局中图形识别
小技巧：
1、具有包含关系的图形，要先识别复杂的，再识别简单的。例如，图纸里有单联、双联、三联开关，要先识别最复杂的三联开关，再依次识别双联、单联，这样软件会在后边的识别中，会自动排除之前已识别的结果，结果会更加准确。
2、图形识别目前支持矩形区域查找和异形区域查找，大家可以试试。
3、遇到复杂的图形，尽量只选择图形中独有的独一无二的部分，不需要完整选择图形，这样识别速度和精度会更高。
