上海建工设计总院：4大方面实现设计增值

上海建工设计总院：4大方面实现设计增值

广联达湖南

2023-09-01

1

导读：该项目基于数维完成全专业建模，过程中利用构件设计软件快速制作弧形窗及带窗的斜墙等构件，利用设计模型进行性能分析及工程量计算等操作，综合考量具有4大优势。

核心关注

①数维支持的项目类型，与国外软件的区别，数维产品优势

②正向设计的前提下，出图的深度及质量

③圆弧窗及斜墙等异形构件处理

④编制标准，保证图纸准确性、统一性

⑤各专业间的协同效率及质量

项目概况

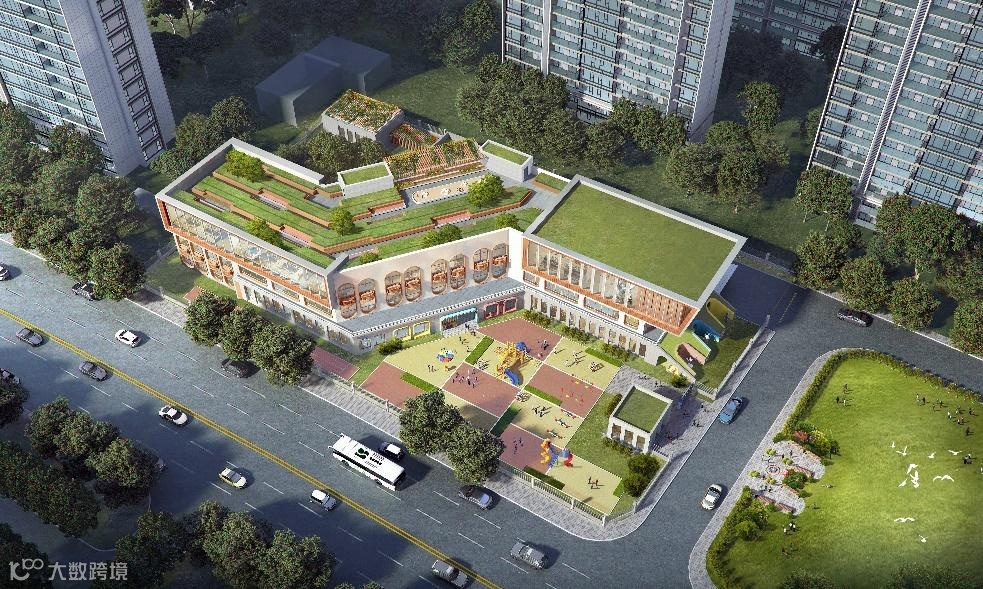

项目名称：临港新片区26-07地块幼儿园项目
项目要求：

a)需要完成指定施工图的三维出图

b)需要进行设计算量一体化应用

c)需要对设计模型进行绿建及性能分析应用
建筑类型：学校
结构形式：框架结构
建筑面积：6800㎡
建筑高度：15m
项目目标：超低能耗建筑示范项目、绿色三星级标识项目、健康三星级标识项目

项目应用成果

1.协同：全专业实时沟通，项目进度一键可查

1）各专业模型和图纸均可以在云端合模后轻量化展示，清晰直观。

2）看板功能中具备项目的进度、工时及质量，使管理层及时把控项目情况、检设计人员工作内容。

3）云端的问题协同功能，支持各专业间实时沟通交流，提高沟通效率保证模型质量。

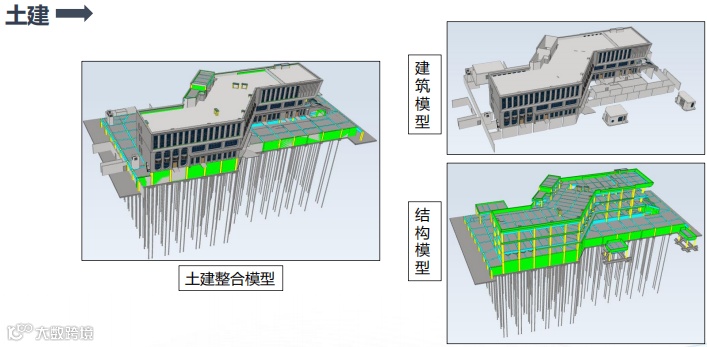

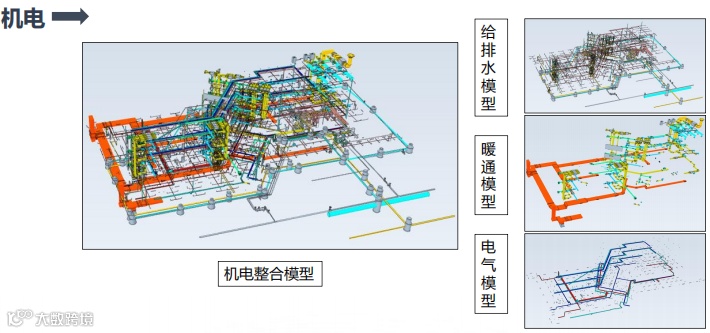

协同平台模型展示

2.出图：符合本土化设计习惯，支持模块创建、轻量化设计

1)各专业软件中功能设置符合国产化习惯，设计师上手比较简单。

2)建筑及机电专业的软件都具备创建模块的功能，将成熟的幼儿园教室的模型创建模块上传至项目模块库,快速实现整个幼儿园模型创建。

3)在管线综合调整方面，碰撞检查及净高分析在云端轻量化处理,节省时间并且提高准确度。

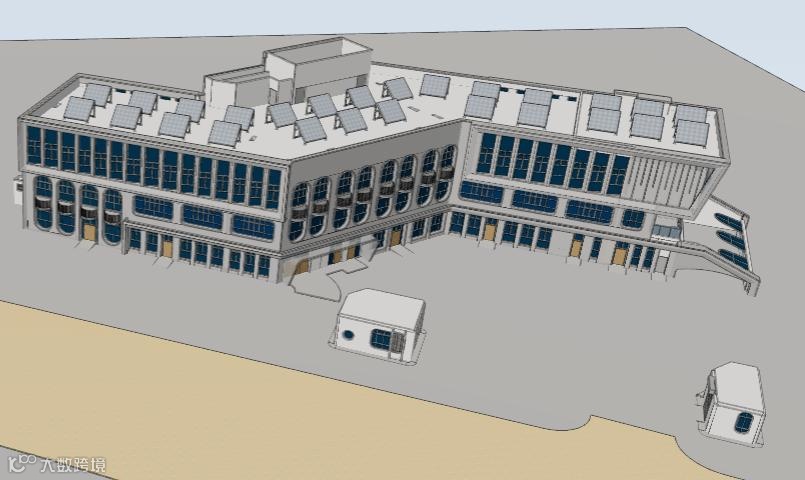

协同平台建筑模型

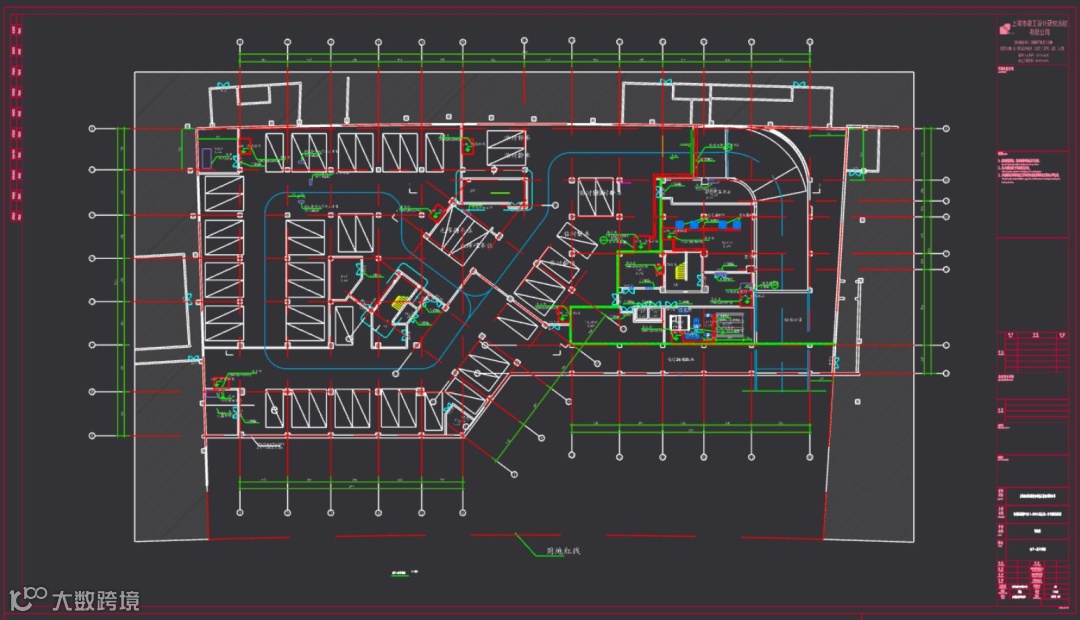

地下室一层平面图

3.四大方面实现设计增值

针对广联达数维设计产品在该项目的深度应用和验证，团队认为广联达数维设计产品具有以下亮点：

1）直接使用BIM模型，对建筑及建筑群进行光环境、风环境、气流组织、全年负荷、建筑能耗、碳排放等模拟分析，帮助设计师打造健康、节能、低碳的设计方案，提升设计品质。

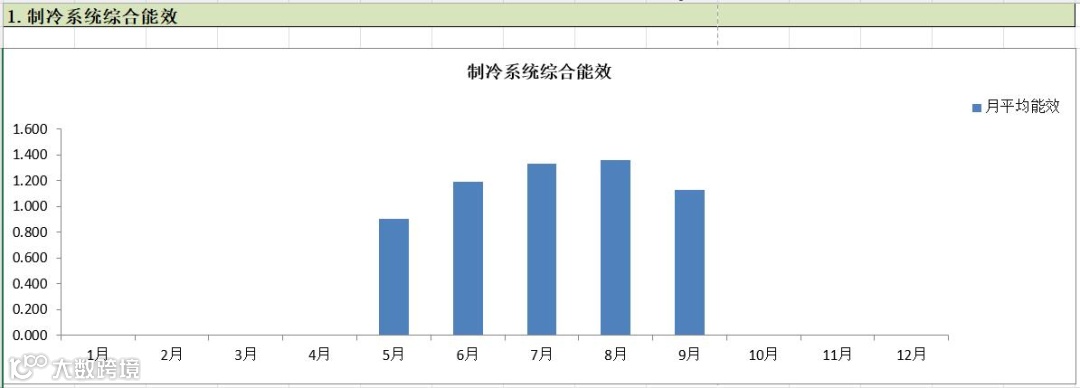

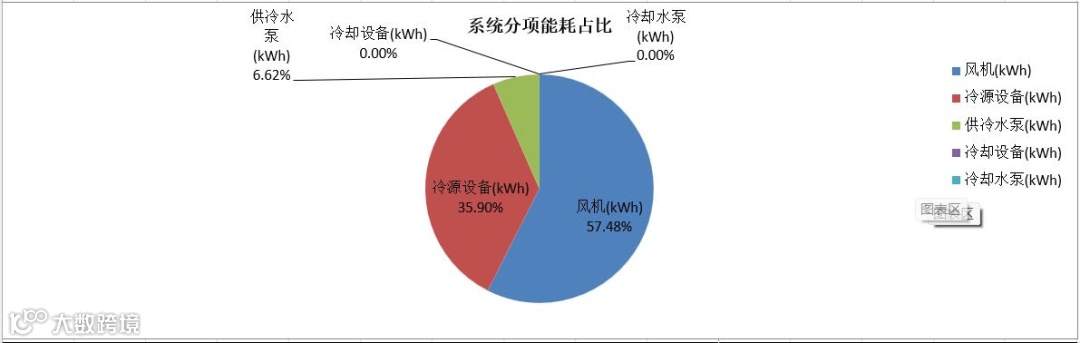

综合能耗分析

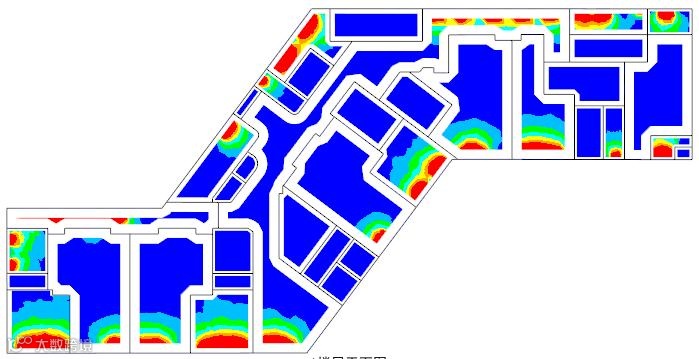

采光模拟分析

天空模型：CIE全阴天

民用建筑功能房间取距地面0.750m
计算核心：Radiance
网格划分：

房间面积S<=20m^2网格间距0.25m距墙偏移0.25m

房间面积20m^2<s<=50m^2网格间距0.5m距墙偏移0.5m

房间面积>50m^2网格间距1m距墙偏移1m
计算精度：粗算（反射次数：2）
周边环境：采光模拟计算考虑建筑物间的相互遮挡

2）数维端产品中内置算量插件（BIMQ），可实现对设计BIM模型进行即时算量，得出设计需要校验的各种技术技术经济指标，如含钢量、含砼量等。

3）在施工图设计模型完成后，通过广联达的GFC数据标准，实现设计模型数据与造价算量软件的互通，造价人员直接进行清单列项及组价，大大提升了造价的算量效率。

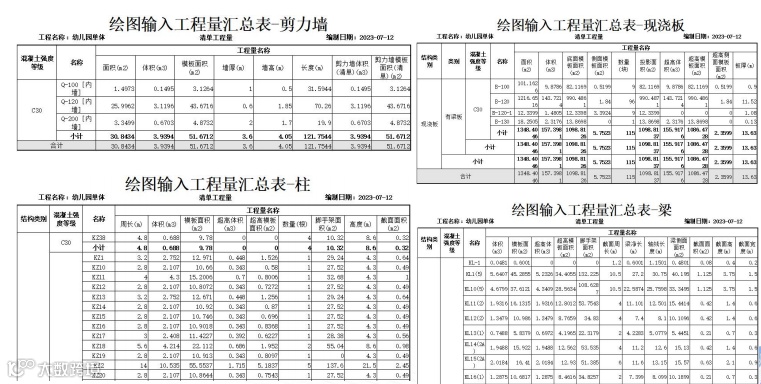

各软件工程量对比：土建工程量计算

统计混凝土浇筑数据用以指导混凝土报量，控制混凝土浇筑方量，减少混凝土损耗，将传统算量结果与BIM广联达计算量、国外软件计算量进行对比分析，数据误差在5%以内，有效提高方量准确性及浇筑管控的精细化水平。

该项目基于数维完成全专业建模，过程中利用构件设计软件快速制作弧形窗及带窗的斜墙等构件，利用设计模型进行性能分析及工程量计算等操作，综合考量具有以下优势：

1）平台数字化：

设计过程中，各专业基于数维平台的三维模型在线沟通和讨论，在线添加标注信息，创建视口，并将在线沟通讨论的话题进行关联，完全实现平台数字化，提高各专业设计过程中的协同管理效率。

2）三维可视化：

运用BIM正向设计的可视化能力，在设计过程中直观发现问题，极大提高各专业沟通协调的效率，三维辅助交底帮助施工单位更好的理解深化图纸，提高项目质量。

3）数据一致性：

数维平台直接输出图纸，保证图纸与模型一致性，减少多种软件切换导致的不必要错误和数据丢失，提高正向设计成果输出的准确性。

4）管理更高效：

数维协同设计平台方便各专业及项目管理人员随时随地浏览模型，查看进度等提高项目管理人员沟通和管理的效率。
