BIM技术应用推介
01
项目概况

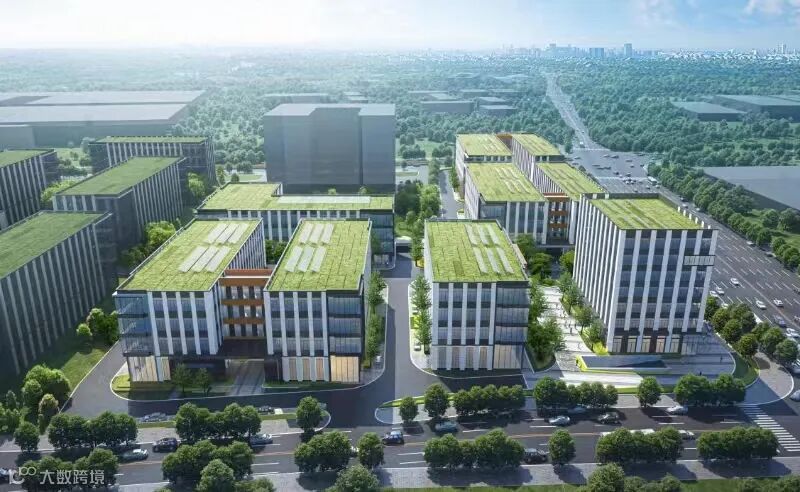

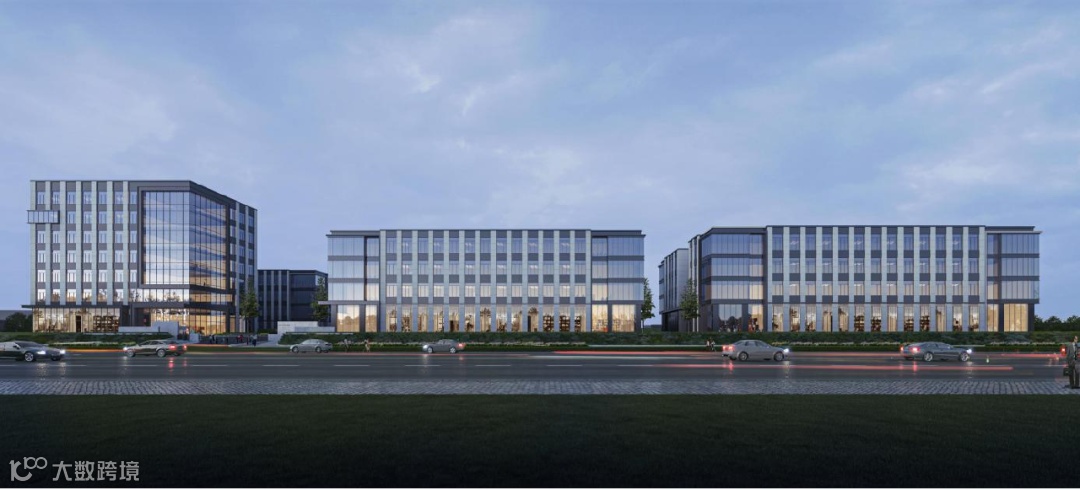

项目名称：湖南省某园区项目
项目信息：位于湖南省，项目一期总建筑面积72175.24㎡
设计单位：湖南省建筑设计院集团股份有限公司
设计软件：基于国产平台研发的广联达数维房建设计产品集
项目应用：通过BIM正向设计完成模型搭建与二维出图；设计管理与成果轻量化展示交付；建筑性能分析与设计算量一体化
02
项目应用点
本项目采用BIM正向设计模式进行二维出图，通过二三维协同进行设计管理与成果轻量化展示交付，并基于设计模型复用，进行建筑性能分析与设计算量一体化应用。
应用点1：BIM正向设计进行二维出图
项目基于国产BIM“数维房建”设计软件，进行了BIM正向设计，采用“云+端”的二三维协同方式，设计师在设计过程中通过参照链接各专业模型，实现数据的传递与互通，专业间的提资与调整可同步更新，通过三维模型实现二维出图，有效的提升了设计师模型与图纸质量，规避了后期专业交圈间的图纸错漏。
图1 专业间协同

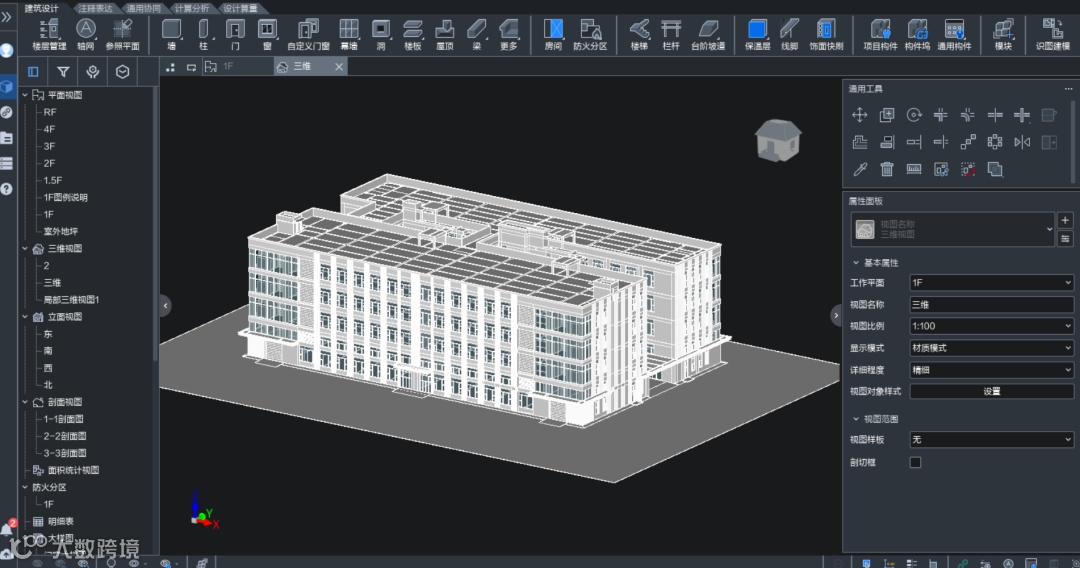

图2 工具端模型
设计软件充分考虑本土设计师绘图习惯，降低了设计师学习成本，提供多种智能化建模功能，提高设计师建模效率。
建筑设计师：通过标准层映射、模块化等功能进行快速建模，通过一键门窗大样、外三道尺寸自动标注等功能实现快速出图。
结构设计师：无缝衔接结构计算模型，通过增量更新可实现设计模型与计算模型的同步更新，内置规范校审功能减少设计师大量工作。
机电设计师：通过管道设备智能连接，计算结果赋值模型进行高效建模。有效提升设计效率，降低人力成本。
图3 协同端专业提资与校审

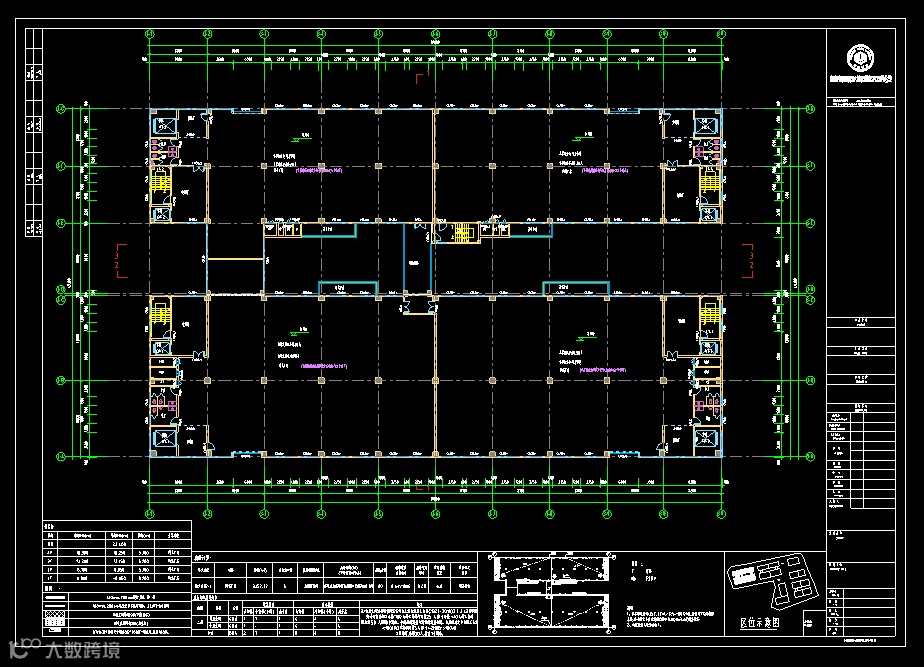

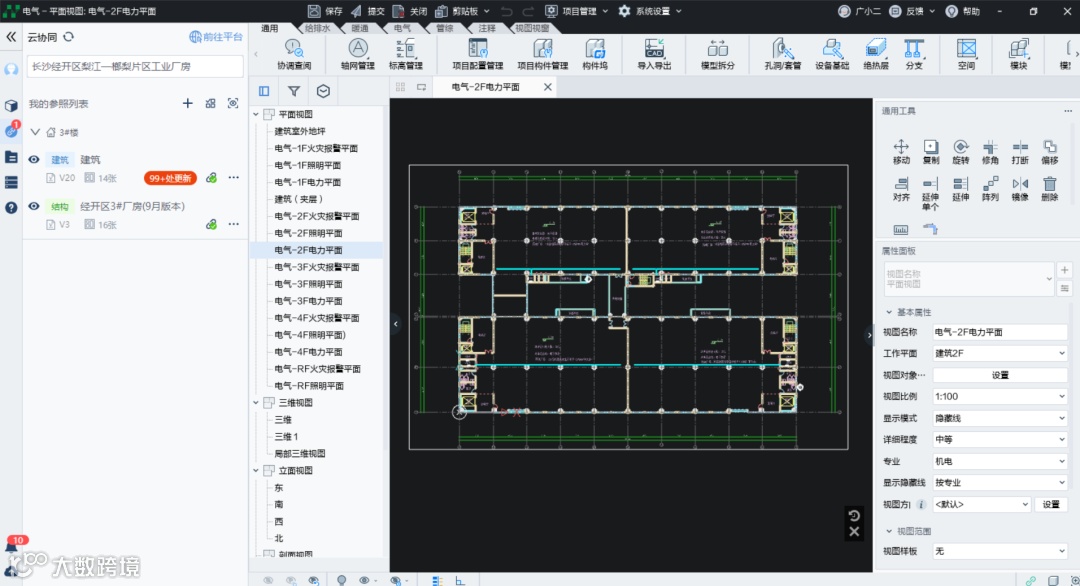

图4 模型导出二维图
应用点2：设计管理与成果轻量化展示交付

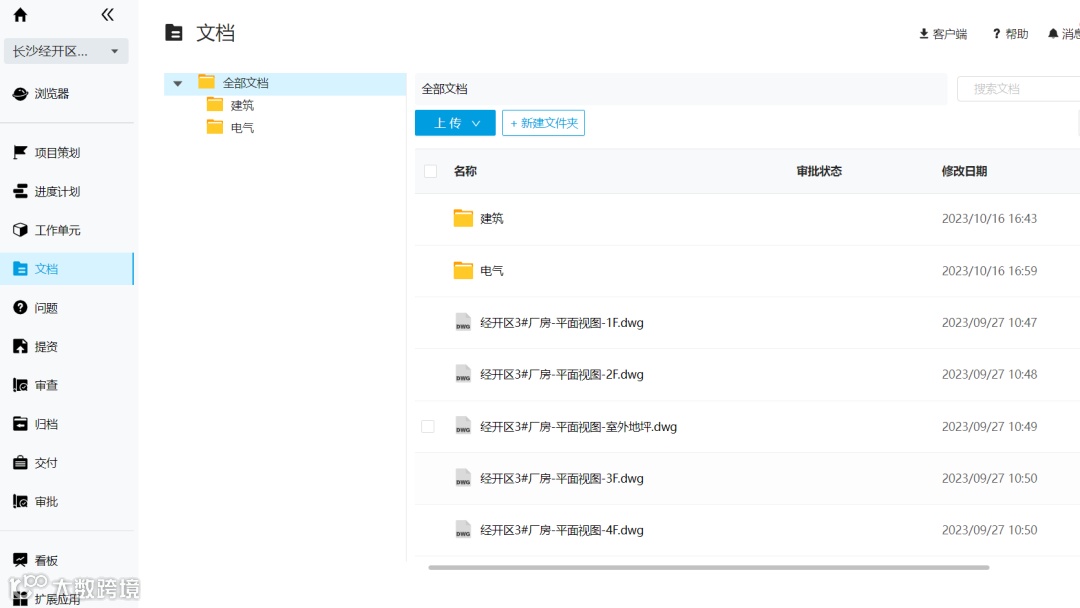

基于二三维协同平台，各专业设计模型与图纸，以数据的形式保存至云端。在项目策划时，给项目各参与方设置相应的权限，各参与方可实时了解项目进度。在成果交付时，通过协同平台进行轻量化交付，既可以方便的向甲方或咨询方展示项目成果，也可以通过在线式的批注进行轻量化汇报，提高各参与方沟通效率。项目完成后，数据自动沉淀，管理人员可实时了解项目进度、质量与设计效率。同时，项目样板与资源可作为企业资源在后续项目中进行复用。
图5 进度管理看板

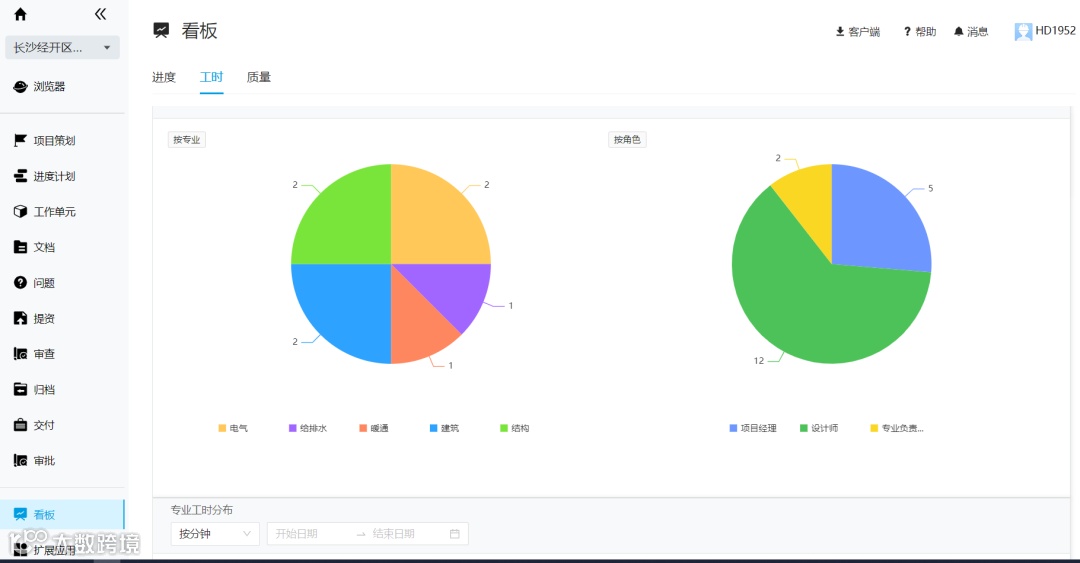

图6 设计效率统计

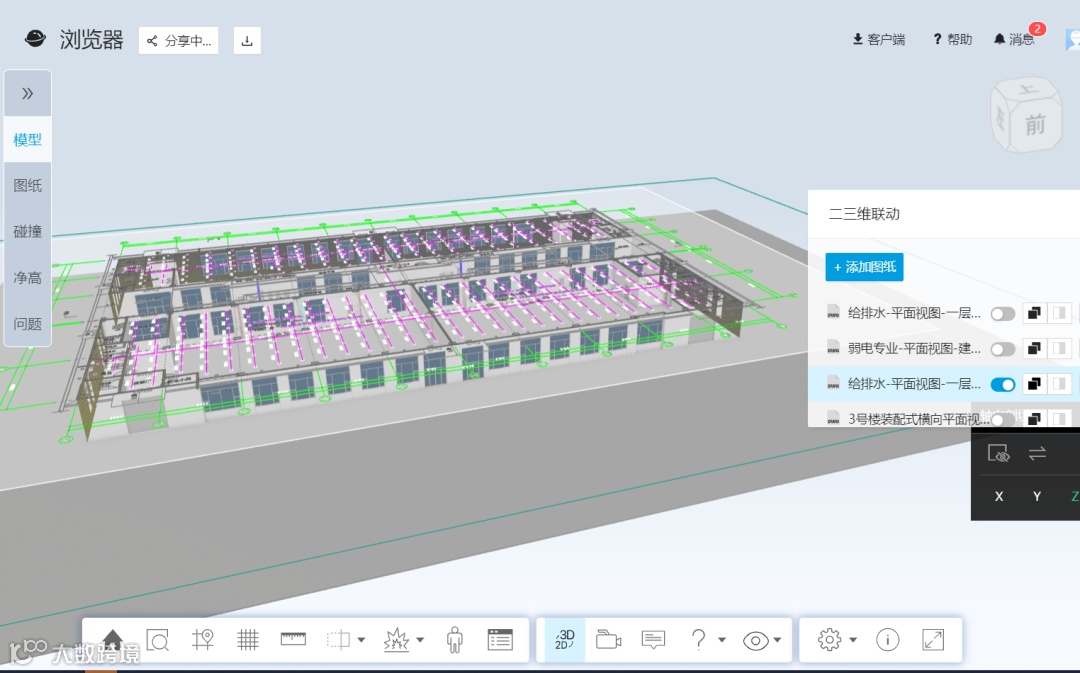

图7 二三联动效果展示

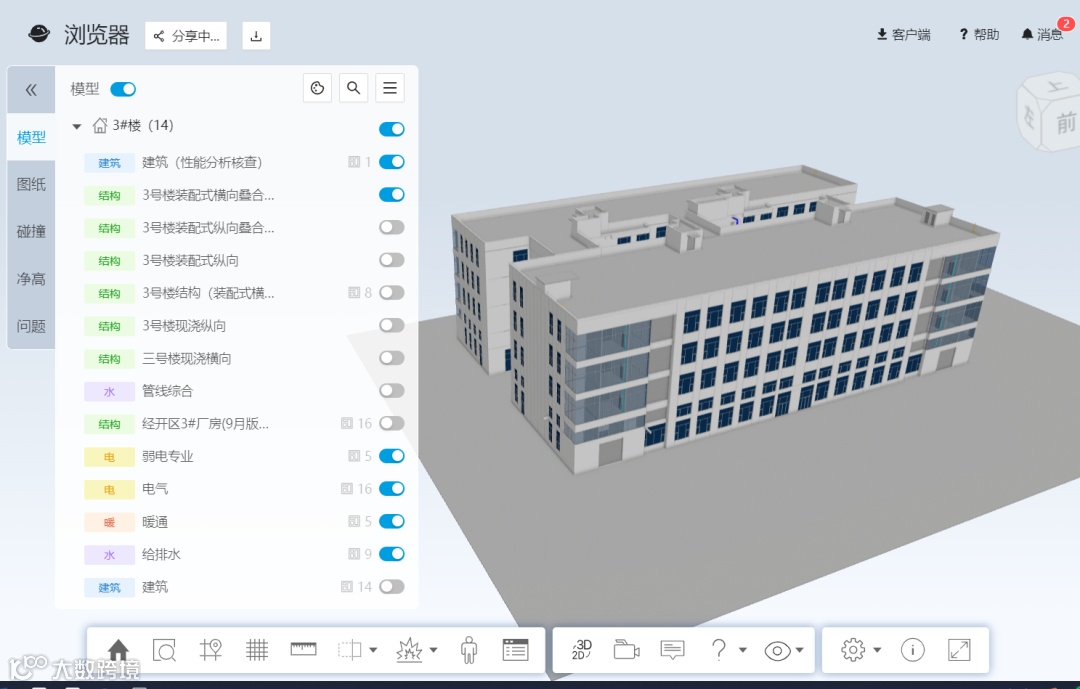

图8 模型轻量化效果展示
应用点3：建筑性能分析与设计成本一体化应用
为充分发挥BIM正向设计的价值，实现一模多用，项目通过设计模型的数据向下游传递，进行了建筑性能分析，设计成本一体化的应用。
建筑性能分析：设计建模完成后，模型数据通过gbxml格式传导至建筑性能分析平台，进行建筑采光、通风、能耗与碳排放的模拟分析，为建筑设计的绿色低碳节能提供技术支撑。

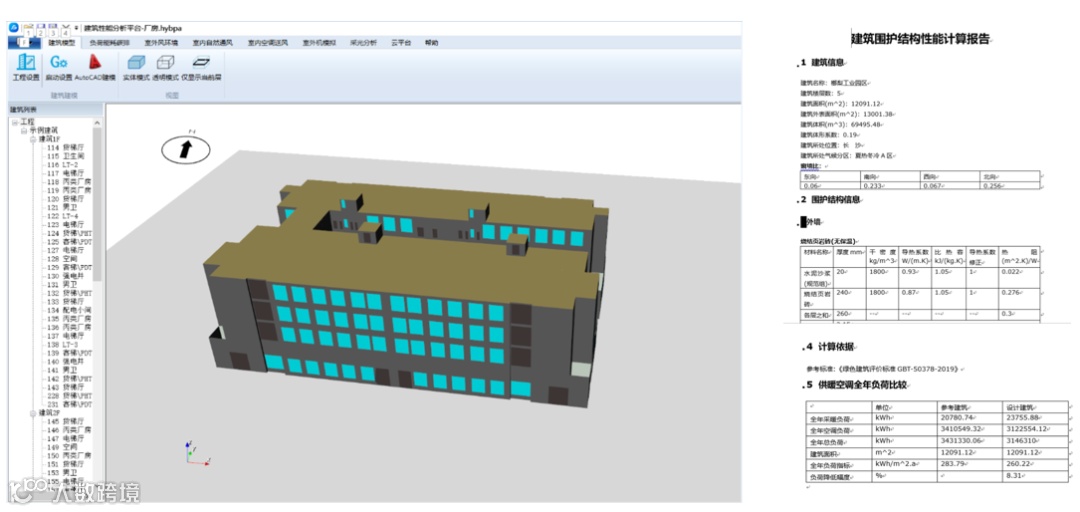

图9 建筑能耗与碳排放模拟分析
设计成本一体化：软件内置设计选型模块，提供建筑材料与机电设备真实厂家数据，助力设计师在设计建模时建立起成本概念，避免设计超概，将成本超概风险前置。
在设计完成后，基于设计模型，通过导出gfc格式，将模型构件信息同步至广联达算量软件，造价师无需再重复建模，工程量数据准确可靠。

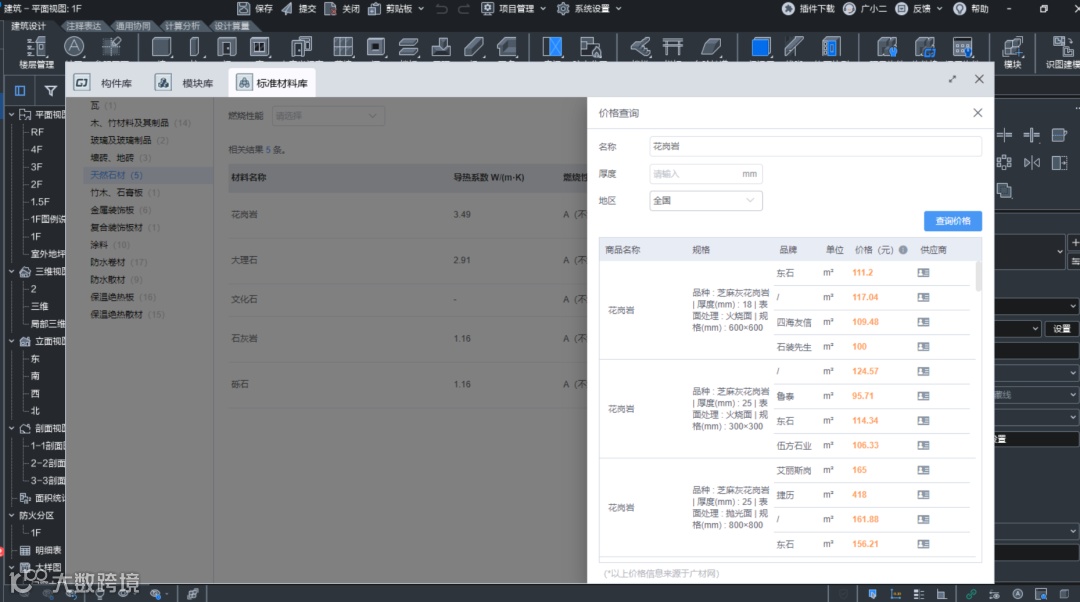

图10 建筑材料选型

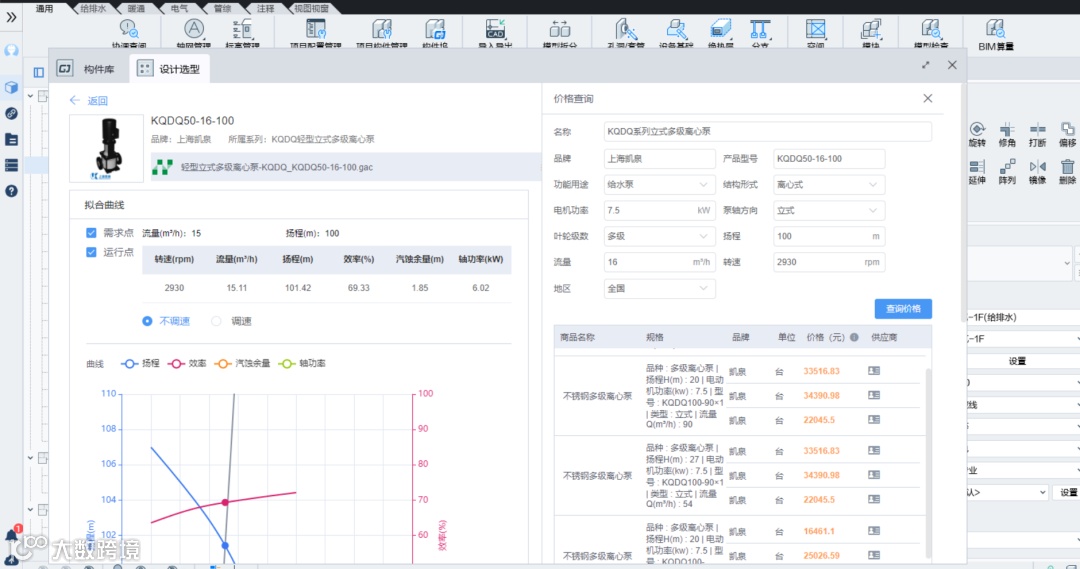

图11 机电设备选型

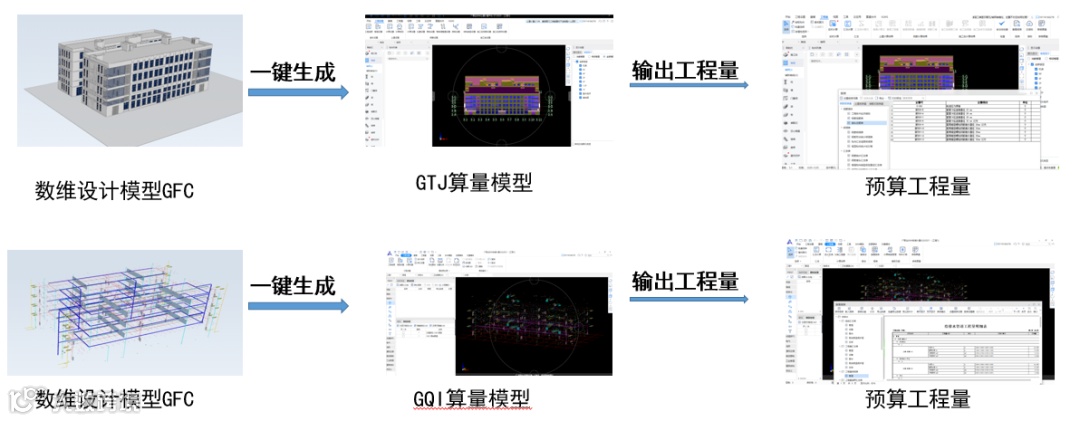

图12 设计成本一体化流程
03
小结
广联达“数维房建”设计软件作为国产BIM设计工具，一方面通过其二三维协同平台实现各专业间精准协同，减少设计错漏，降低后期设计变更，同时项目数据沉淀可提高企业管理人员对项目进度与质量的过程把控能力。另一方面通过以BIM正向设计模型为数据底座，向下游进行多维度应用为导向，实现一模多用，最大程度的发挥设计价值，助力设计企业数字化转型与业务升级。
BIM成果：湖南省建筑设计院集团股份有限公司
文案：苏少雄
编辑：曾晨、李梅
