今天我们来聊聊基坑支护中排桩支护的各类问题~
基坑支护产品介绍

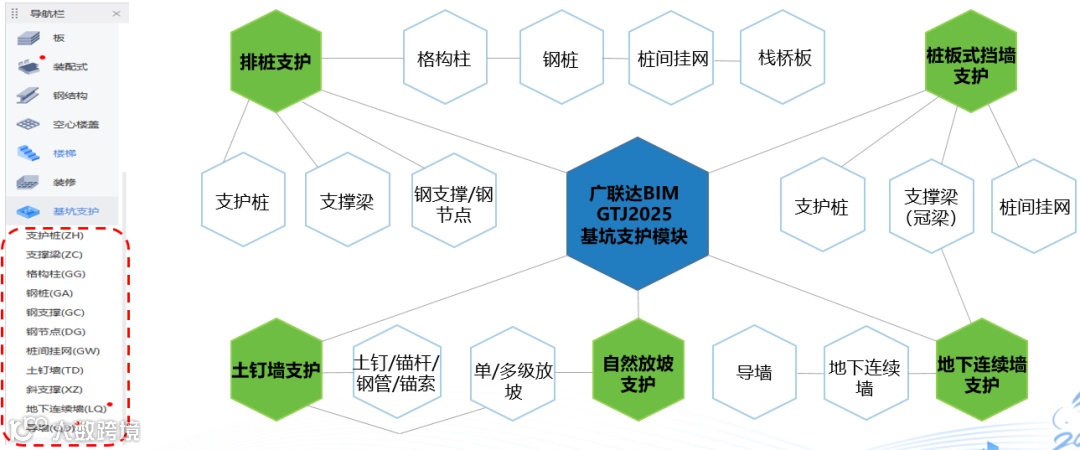

基坑支护算量作为GTJ2025其中一个组件化模块，突破了支护类型多样、钢筋配筋复杂、节点形式多的三大难题，覆盖排桩、土钉墙、自然放坡、桩板挡墙、地下连续墙五大支护类型，解决手算复杂、钢筋计算难、Excel数据难沉淀的问题，实现复杂模型土建钢筋工程量精准计算，为基坑支护算量工作提质增效。
排桩支护业务与难点
业务介绍：
通常由支护桩、支撑梁及防水帷幕等结构组成（如：梁加腋、钢节点等）；
业务难点：
支护桩：螺旋箍的钢筋计算复杂，桩数量由于不同桩径、桩长等，需要分开统计数量，繁琐；
支撑梁：支护作用不同配筋形式不同，由于支撑梁业务属性存在角筋归属差异，需要区分计算；支撑梁相交位置会有加腋设置，加腋位置有加强筋和加腋箍筋，加腋节点多样，手算难度大。
钢支撑、钢节点：钢支撑截面类型多样，计算型钢重量时需要手动量取钢支撑长度，并且需查阅相应的型材标准，较为耗时；其次，零星钢材较多，算量精度低；与钢结构构件连接时钢节点计算复杂，钢材类型多、数量多、且型钢规格尺寸不一，需要逐个计算，繁琐、耗时、算量不精细。
排桩支护软件操作
1
支护桩

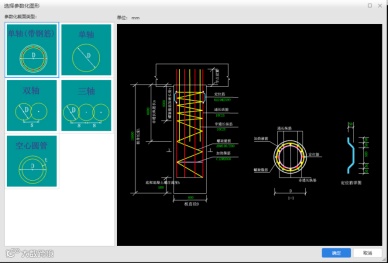

通过参数化图快速新建各个类型桩构件，满足不同类型桩建模，包含灌注桩、多轴搅拌桩、预应力管桩。
步骤一：新建构件
参数化建模，选择所需参数图，编辑参数即可，同时在属性中增加了凿桩头、自然地坪标高以及空搅长度，方便出对应混凝土工程量。
步骤二：绘制图元
布置图元方式提供了点式以及识别桩两种功能，快速生成模型。
按图例识别：点击识别桩功能，选择一个CAD桩图元，软件会自动查找相同颜色、相同尺寸、相同CAD线、相同图例的CAD线实现快速建模。
步骤三：土建工程量计算

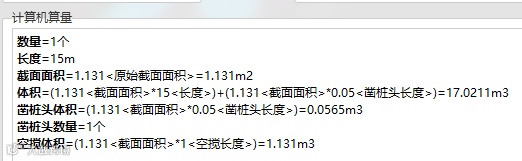

工程量含：长度、数量、截面面积、凿桩头体积、凿桩头个数，空搅体积。

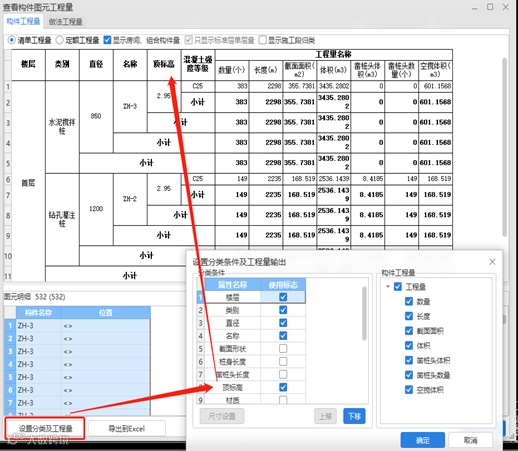

在查看工程量和报表时可以按照桩顶标高提量。

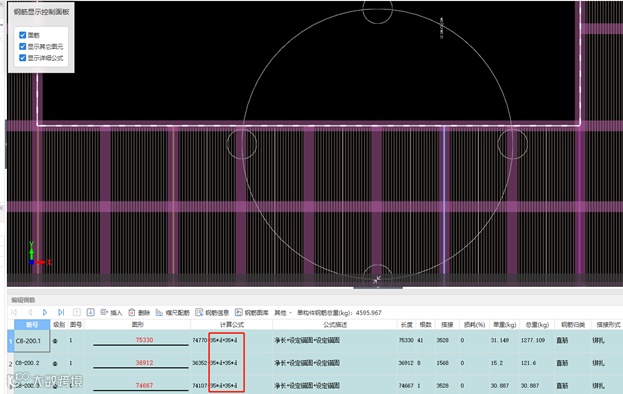

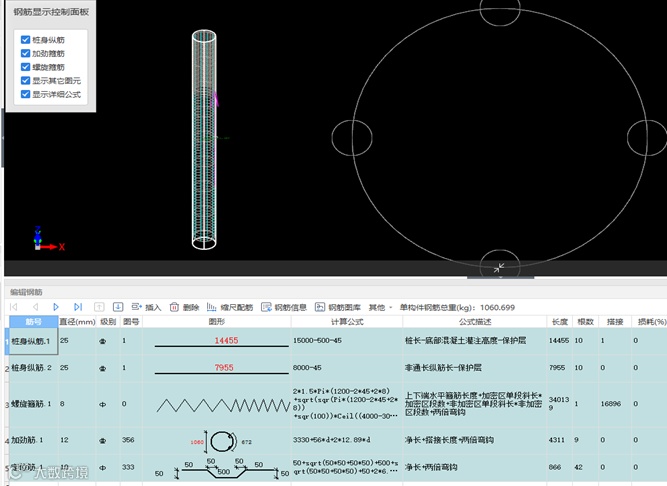

步骤四：钢筋工程量计算
钻孔灌注桩工程量包含：纵筋（通长、非通长）、螺旋箍筋、加劲箍、定位筋。
2
支撑梁（含加腋）
支撑梁在基坑支护中占比大、数量多，是十分重要的组成部分之一，支撑梁的配筋形式也由于在支护中的业务不一样，配筋有所不同；为了提高支撑梁的承载力，水平支撑构件相交节点处有加腋设计，且由于支护桩较多，支撑梁的的相交形式多样，加腋形式随之不一。
步骤一：新建构件

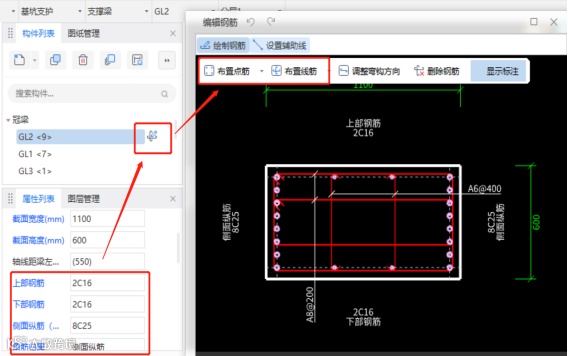

矩形梁：在属性中输入尺寸后，钢筋可以自由绘制，先布置纵筋，再布置箍筋，纵筋和箍筋都可灵活照着图纸布置；

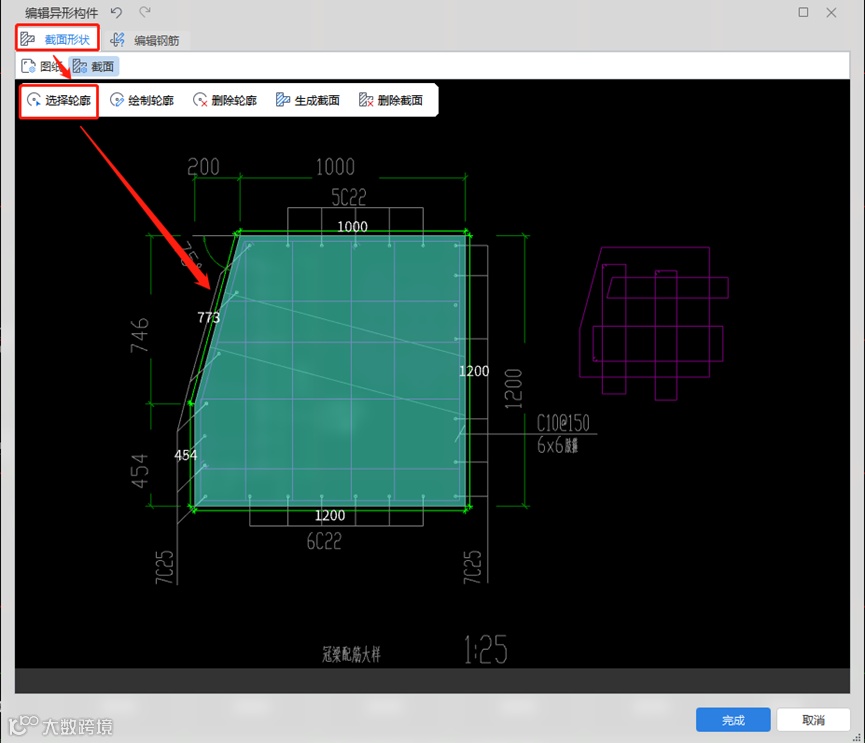

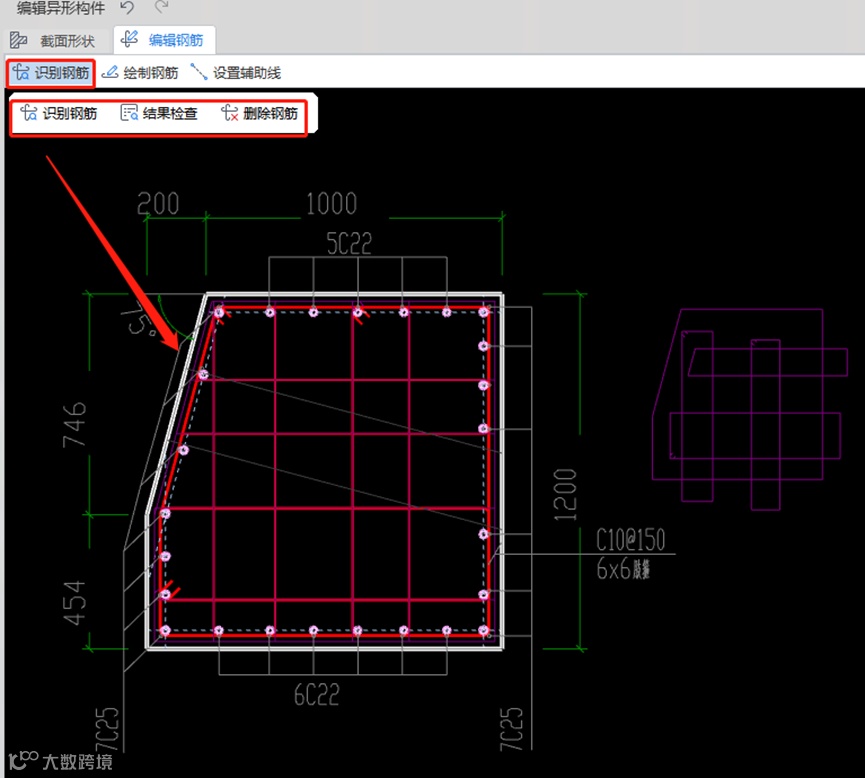

异形梁：截面和钢筋都可以直接识别大样图，识别完毕有校核功能，可以自己调整纵筋属性是属于上部、下部、侧面纵筋；
① 先识别截面或者按照图纸绘制截面；
② 识别钢筋；
步骤二：绘制图元
布置图元方式提供了直线、弧形、圆形、矩形绘制，以及按CAD线布置，快速完成支撑梁绘制；

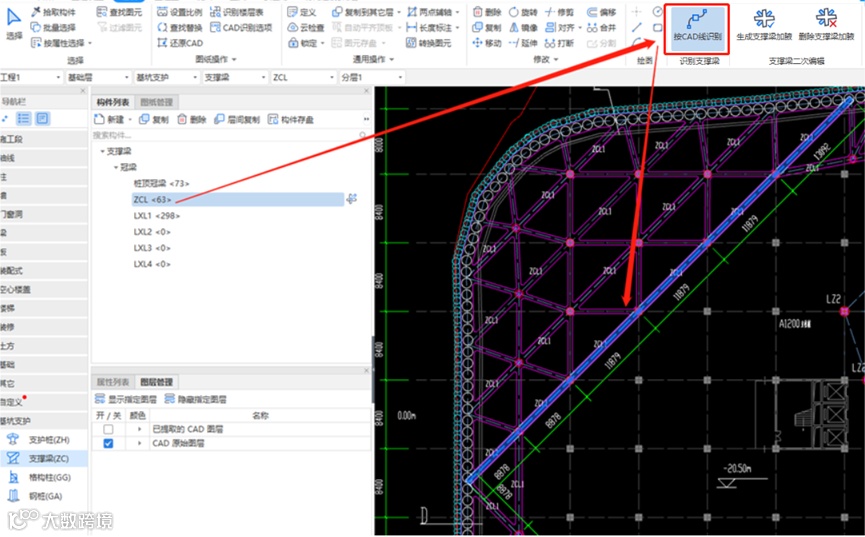

按CAD线识别：选择梁中心线或者梁边线快速生成图元；

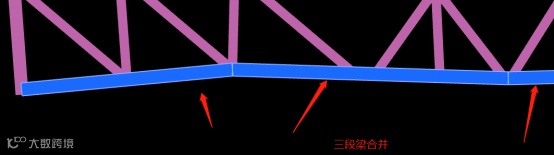

说明：支撑梁支持多段梁合并（2025版本支持）。

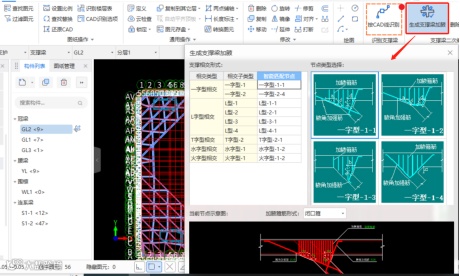

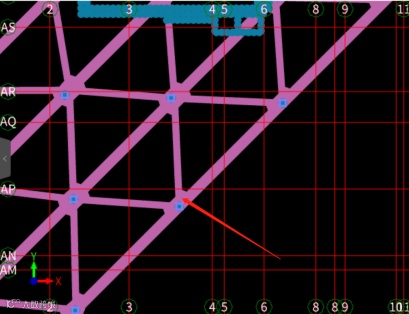

生成支撑梁加腋：点击【生成支撑梁加腋】，框选或点选支撑梁范围，右键确认后，软件按照绘制的梁相交形式，智能匹配对应相交加腋节点，输入对应尺寸和钢筋信息即可，一键生成加腋体；
备注：
a、弹出加腋窗体后，相交节点形式可根据图纸节点信息自行选择；
b、输入加腋信息后可直接记忆，下次直接生成；

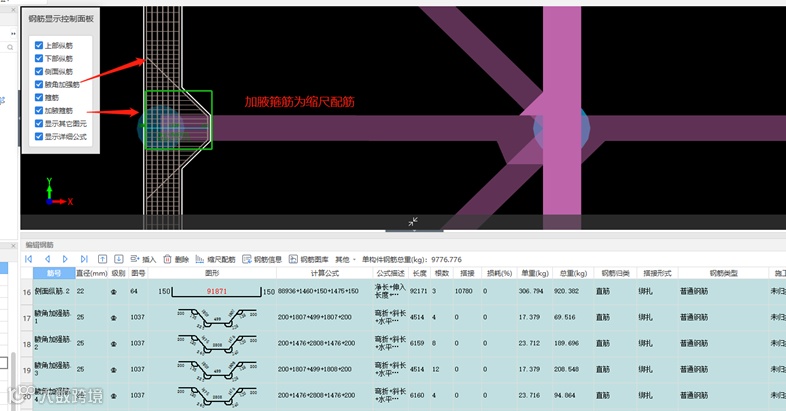

c、加腋箍筋若同梁箍筋规格一样，则不需修改加腋箍筋参数；
d、生成错误之后可以再次执行【生成支撑梁加腋】功能，覆盖生成；
e、提供删除梁加腋功能；
步骤三：土建工程量

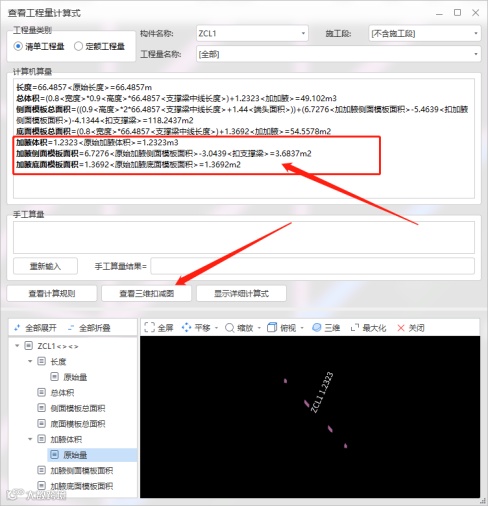

长度、总体积、侧面模板总面积、底面模板总面积、以及顶面模板总面积（受计算设置控制），加腋体积、加腋侧面模板面积、加腋底面模板面积、加腋顶面模板面积（受计算设置控制）；
步骤四：钢筋工程量

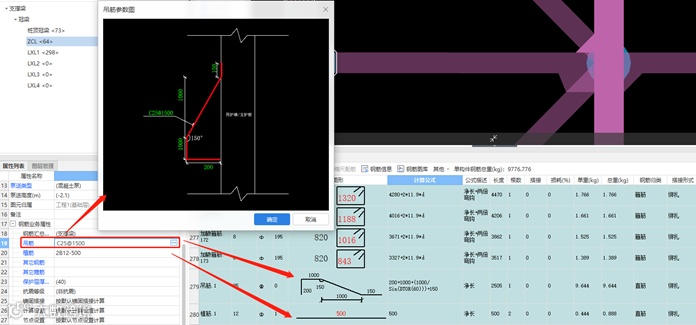

上部钢筋、下部钢筋、侧面纵筋、箍筋（箍筋和拉筋）、加腋钢筋、加腋箍筋、吊筋、植筋；钢筋类型计算全、工程量准确，加腋钢筋量可单独查看；
3
支撑梁垫层

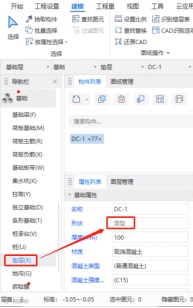

步骤一：新建构件，新建面式垫层，输入属性信息
步骤二：绘制图元

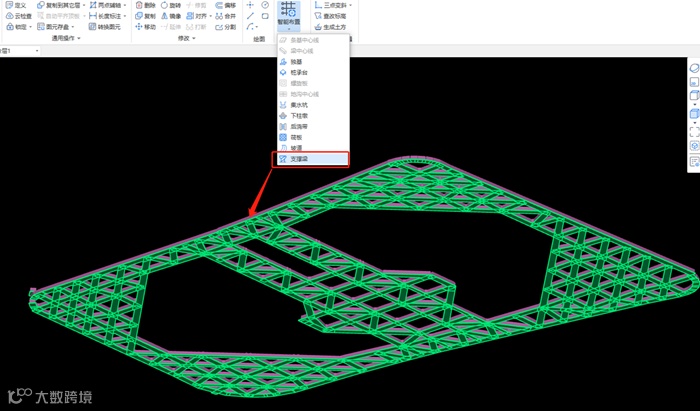

智能布置：点击“智能布置”下的“支撑梁”，按照下方提示命令，选择或框选支撑梁，右键确定，输入出边距离，确定后，即可按照支撑梁及垫层形状生成对应垫层

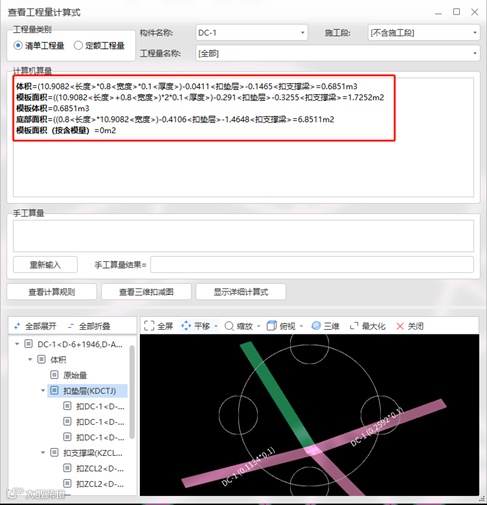

步骤三：土建工程量
垫层增加与支护桩、支撑梁、格构柱、钢桩的扣减规则（空管管桩、格构柱、钢管，按照外径扣减）；
4
钢桩
支护工程中，常见的钢桩有：H型钢桩、钢管桩、拉森钢板桩、SMW工法桩、砼桩+钢管桩组合、钢管/H型钢+拉森钢板桩组合等。
步骤一：新建构件

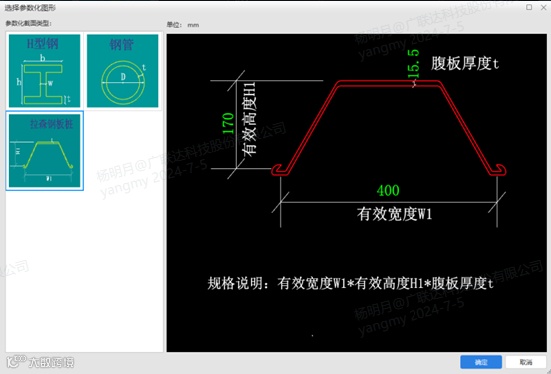

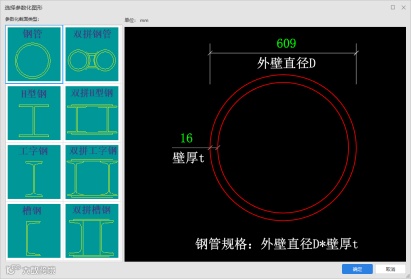

参数化建模，选择所需参数图，编辑参数即可；
步骤二：绘制图元
点式布置及智能布置，支持与砼桩重叠布置；

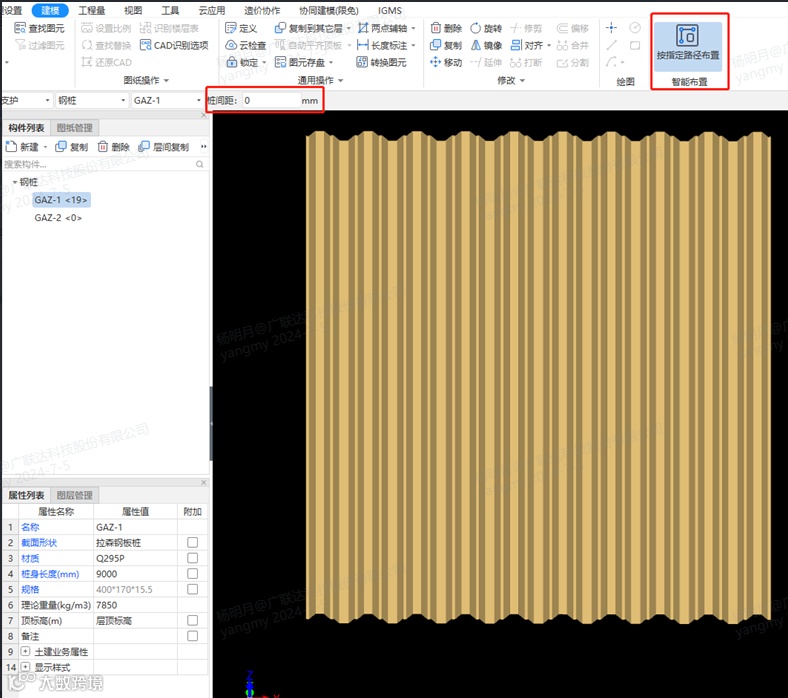

钢桩智能布置：点击【指定范围布置】，输入桩间距，按照下方提示命令，绘制线式路径；
步骤三：工程量
工程量包含：长度、数量、体积、重量、表面积。
5
格构柱
格构柱是一种压弯性能较好的构件、一般作为梁或支撑构件的支点；格构柱一般由角钢、缀板、止水板三部分组成。

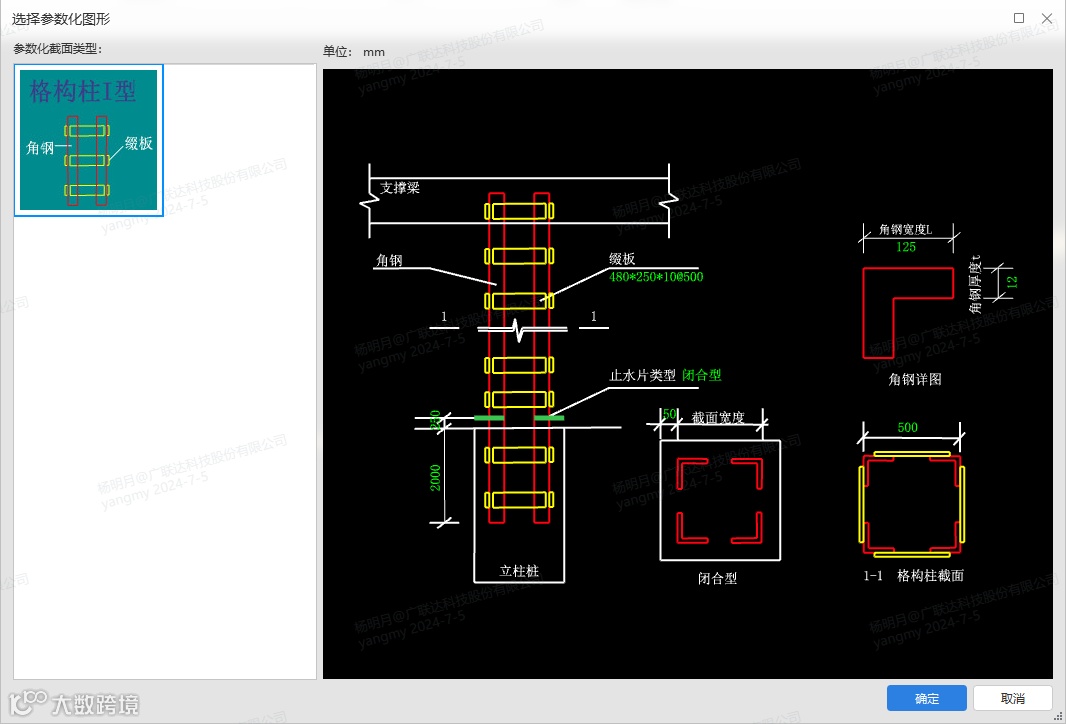

步骤一：新建参数化构件
步骤二：绘制图元

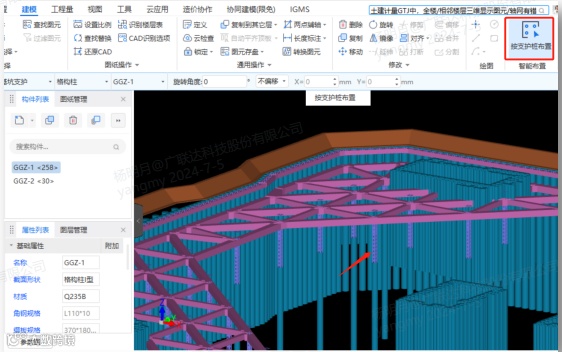

格构柱智能布置：点击“按支护桩布置”，框选支护桩或者按F3，批量选择需要布置格构柱的立柱桩，确定，即可生成格构柱；

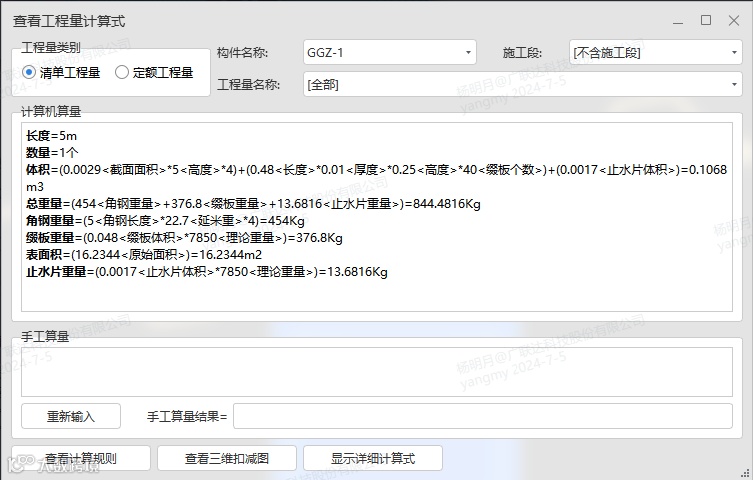

步骤三：工程量

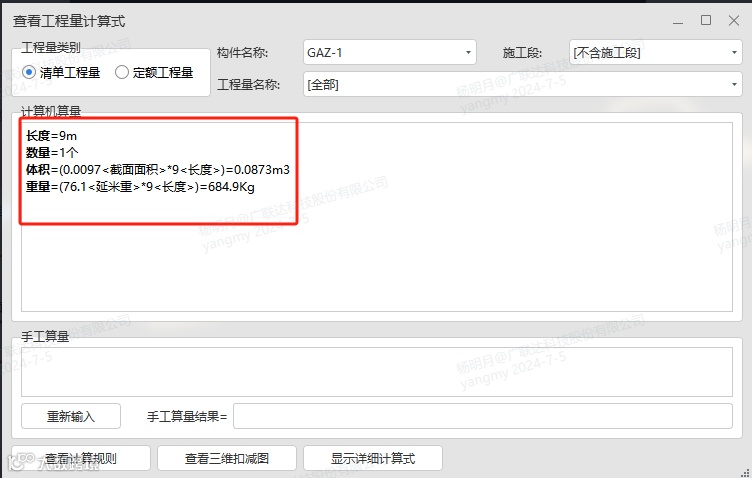

工程量包含：长度、数量、体积、重量。
6
栈桥板
步骤一：新建图元

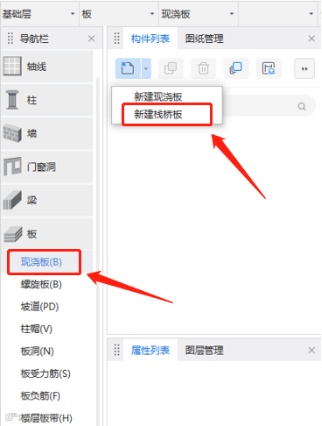

现浇板构件类型下，新建选择【新建栈桥板】；
步骤二：绘制图元
支撑梁围成的封闭区域内，“点”绘，支持直线、弧线、弧形、圆形布置方式；
步骤三：土建工程量

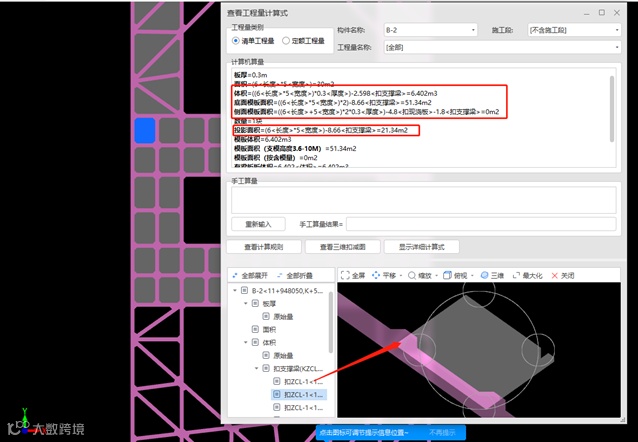

内置栈桥板与支撑梁扣减规则，栈桥板土建和钢筋工程量计算正确；
步骤四：钢筋工程量
栈桥板钢筋布置同板受力筋、负筋、马凳筋，快速出量；
7
钢支撑
步骤一：新建图元
钢支撑构件下，新建选择【新建参数化钢支撑】；
步骤二：属性列表—其他钢材

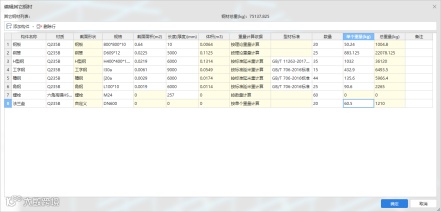

点击属性列表中【土建业务属性—其他钢材】，点击小三点按钮，在编辑其他钢材窗口输入相应参数信息。
步骤三：绘制图元

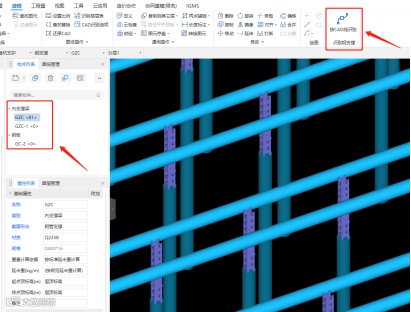

线式钢支撑，支持直线、弧线布置，以及按CAD线智能布置；面式钢支撑支持直线、弧线、矩形和圆形布置。

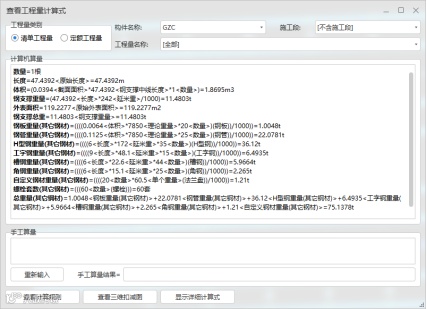

步骤四：土建工程量
支撑数量、体积、重量、缀板数量、缀板重量和其他钢材表均按实计算，算量灵活，支持按延米重或理论重量两种方式出量，且工程量准确；
步骤五：钢筋工程量
其它钢筋能够保证与钢支撑有关的钢筋完整出量。
8
钢节点
步骤一：新建图元

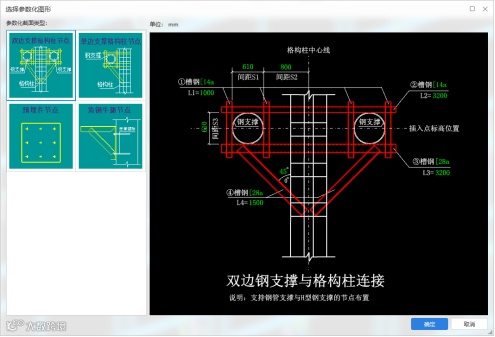

钢节点构件下，新建选择【新建参数化钢节点】；
步骤二：绘制图元

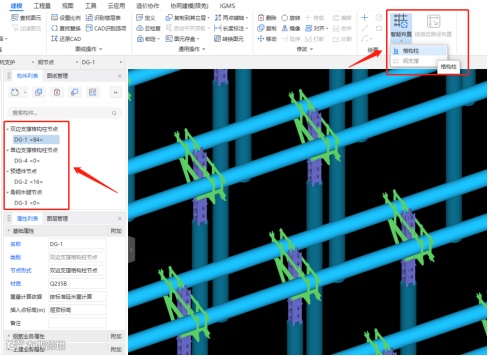

不同节点根据业务场景及构件关系，分别支持点式布置和智能布置；其中角钢牛腿还支持按指定路径布置。
步骤三：土建工程量

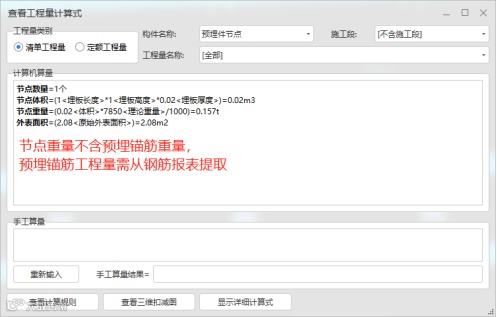

格构柱节点、预埋件节点和角钢牛腿节点计算公式描述详细，算量灵活，无需查找相应型钢规格的延米重等参数。
步骤四：钢筋工程量
预埋锚筋在钢筋报表中提量其它钢筋可计算节点处的措施筋或连接筋等，保证钢筋完整出量。
9
桩间挂网
为保证基坑支护的安全，确保桩间土体的稳定，在土方开挖过程中，支护桩间尽心挂网喷砼处理。挂网钢筋类型多、算量不准确，尤其双层挂网时，钢筋计算难度大，设置专业的【桩间挂网】构件类型满足排桩支护及桩板式挡土墙支护。
步骤一：新建构件

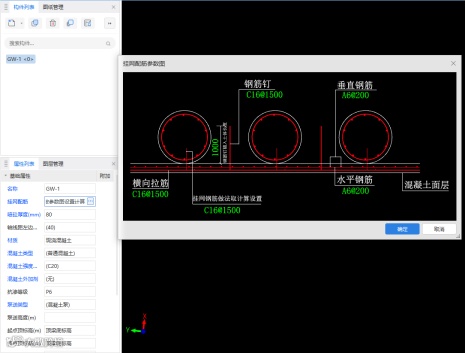

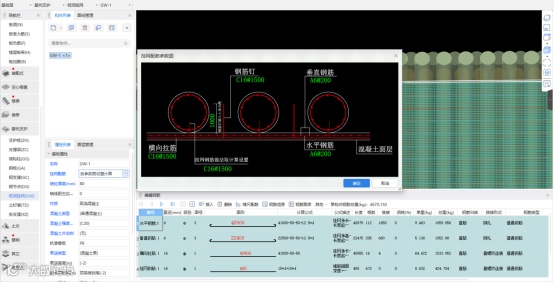

新建桩间挂网构件，支持属性中-挂网配筋参数图中输入不同钢筋类型信息；
步骤二：绘制图元

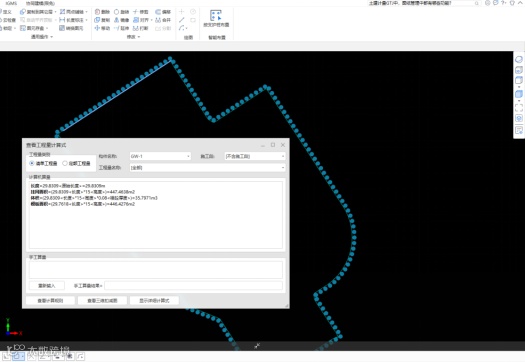

支持线式布置及智能布置； 智能布置：点击【智能布置】后，按支护桩布置快速完成建模，快速计算土建工程量；
步骤三：土建工程量
内置与支撑梁、支护桩、桩间挂网扣减规则，快速出量；
步骤四：钢筋工程量
钢筋网、横向拉筋、挂网钢筋、钢筋钉、拉筋，钢筋类型计算全、工程量准确；
