拱板在建筑的好多地方都会涉及到，以前较多涉及到的是老虎窗，但是现在好多造型都会用到拱板，昨天学习了飘窗之后，这次我们来讲讲这个拱板的处理及应用。
首先讲一下两种处理这种板的方法：

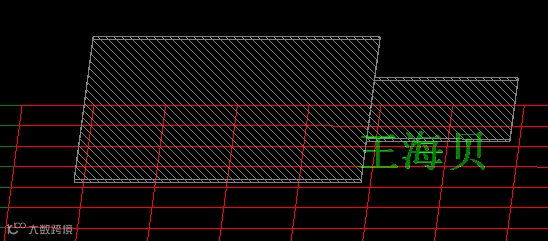

1、 定义两个板，一个变斜处理一个变拱处理，操作如下图

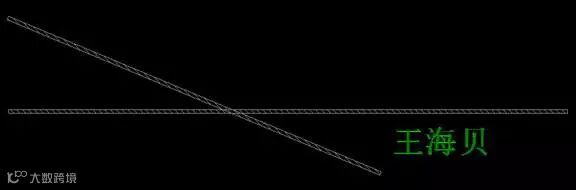

三点定义斜板，前视图如下图

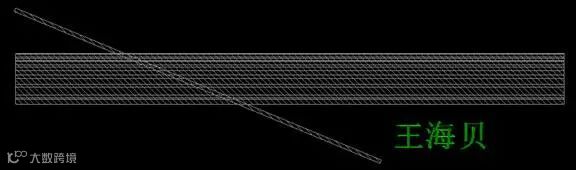

用设置拱板功能将板按照图纸的要求变拱处理

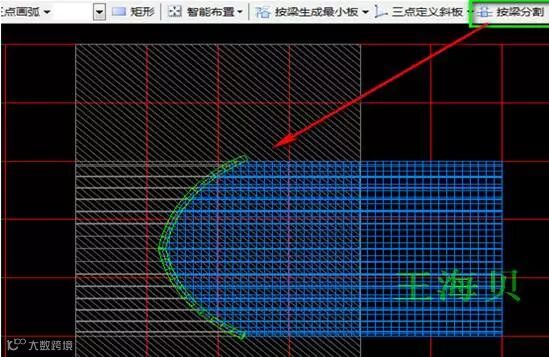

然后绘制按照板的交缝位置绘制梁，然后用按梁分割来将弧形板分割处理

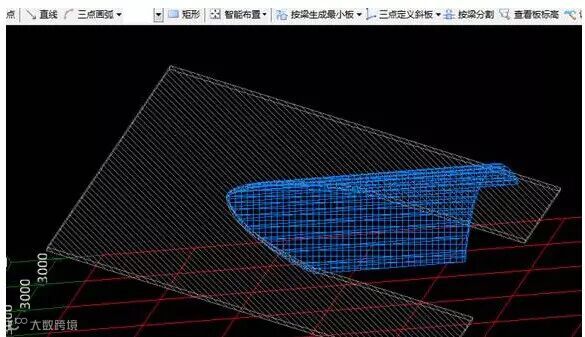

分割之后如下图

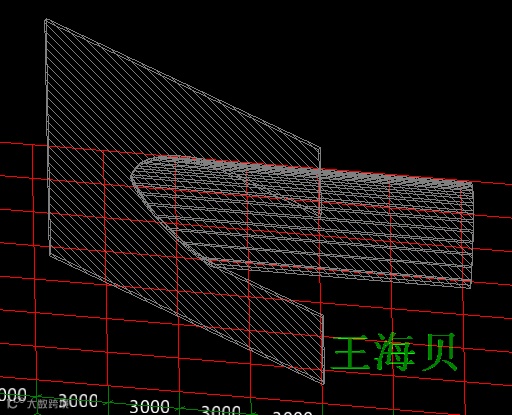

下图是将斜板分割以显示拱板的效果

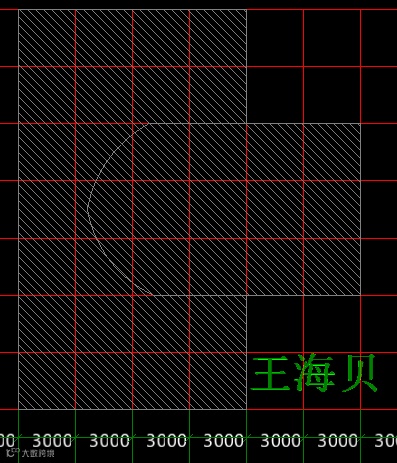

2、上面的方法是主要用到按梁分割板，下面的这种方法是用板先分割之后再变拱处理

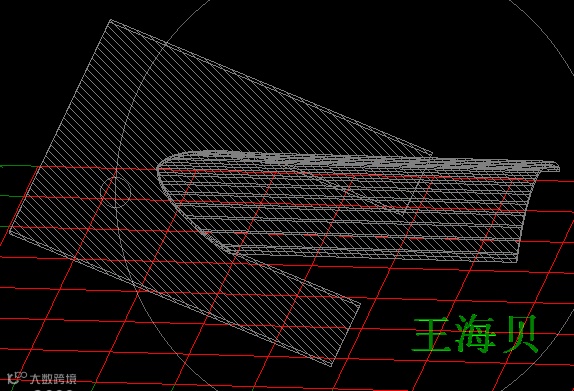

然后将左侧板变斜，右侧板变拱即可

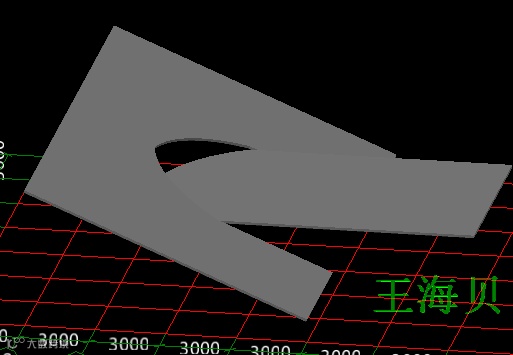

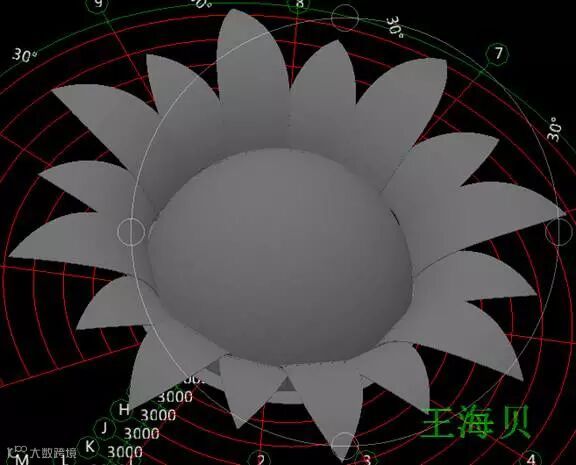

也可以实现拱板效果，利用这种方法就能完成实际工程中的花瓣板的绘制
小伙伴们想知道究竟如何绘制吗？敬请关注明天微信精彩内容吧！
