导读：亲钢丝网片，你算对了么？背景：最近一位小伙伴遇到一个特别头疼的问题：工程中-1层和首层的相同位置的墙体计算出

亲

钢丝网片，你算对了么？

背景：

最近一位小伙伴遇到一个特别头疼的问题：工程中-1层和首层的相同位置的墙体计算出的钢丝网片不同，不知道是肿么一回事？

杨晓辉

广联达资深

算量产品经理

收到反馈后，我打开软件查看了一下工程中的墙体，确实存在上述描述的问题。
截图如下：

（双击图片可放大）

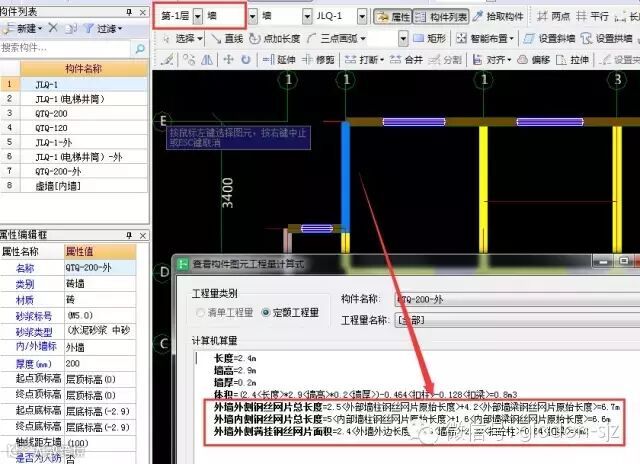

负一

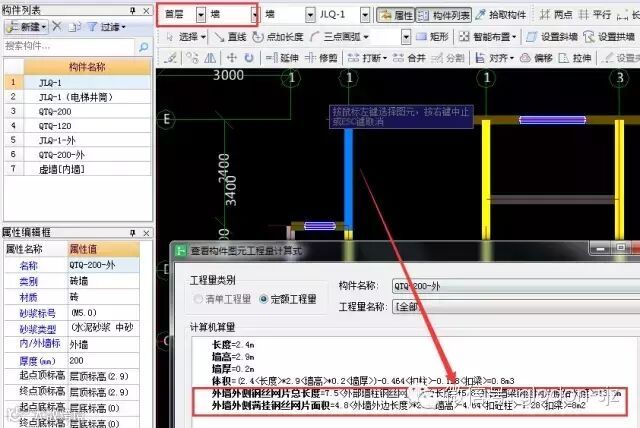

首层

从上面的图中我们可以看出问题：

-1层的砖墙外计算了：外墙外侧、外墙内侧以及外墙外侧满挂的钢丝网片，但是首层中却只计算了：外墙外侧和外墙外侧满挂的钢丝网片，为什么相同位置、相同属性的砖墙计算的钢丝网片却不同呢？

杨晓辉女士

首先我们要清楚软件中外墙计算钢丝网片的条件：

1、建筑物的外墙一定要封闭

2、围成封闭区间的墙体的属性一定是外墙

以上两个条件必须同时满足，缺一不可，这样才能正确计算外墙外侧钢丝网片、外墙内侧钢丝网片。

知道了计算条件后我们就来看看这个工程中首层的墙体是不是符合以上两个条件呢？

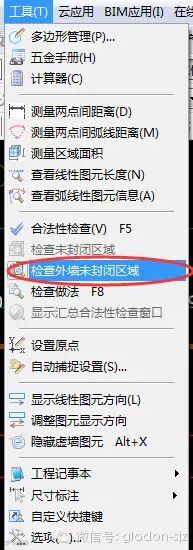

1..外墙是否封闭，如何快速的检查外墙是否封闭呢，软件中提供了“检查外墙封闭区域”的功能，可以快速检查出不封闭的墙体位置.

2、封闭区间的墙体是否是外墙，这个有两个方法来检查

1）通过查看外侧一圈墙体的颜色来确定，外砖墙的颜色为深绿色，内砖墙的颜色是黄色，外砼墙的颜色为浅灰色，内砼墙的颜色为深灰色，我们可以通过构件的颜色来判断是否是外墙

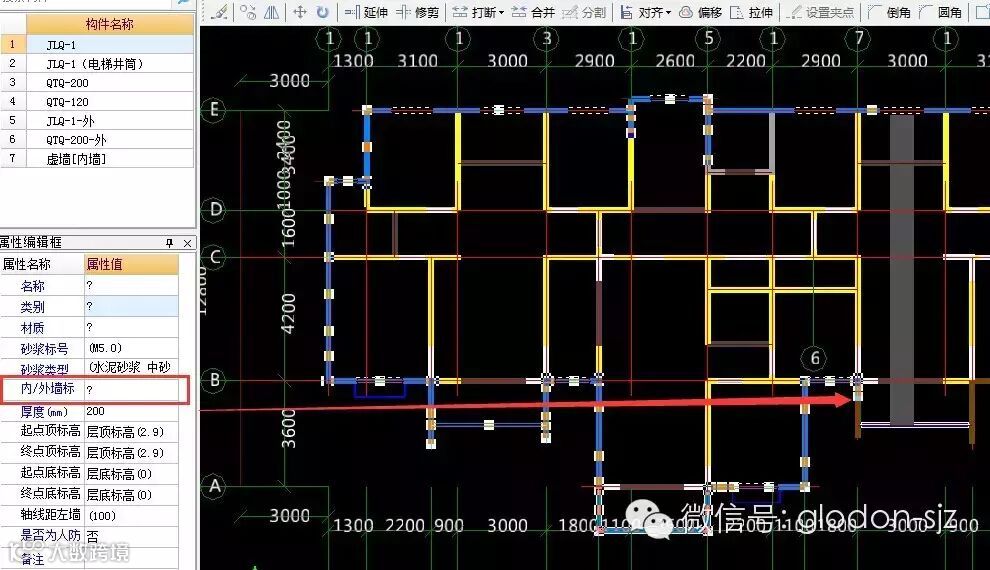

2）逐一选中外侧一圈的墙体，查看属性窗口中的“内/外墙标志”，如果在选择的过程中，该属性变为“？”就表示有不同的内外墙，如果选中的所有墙体都是外墙，那么该属性就显示“外墙”

通过以上两种方法我们就可以检查出外墙封闭区间的墙体是否都是外墙。于是利用以上的方法检查了此工程，发现外侧一圈墙体中有属性为内墙的墙体（终于真相大白）。

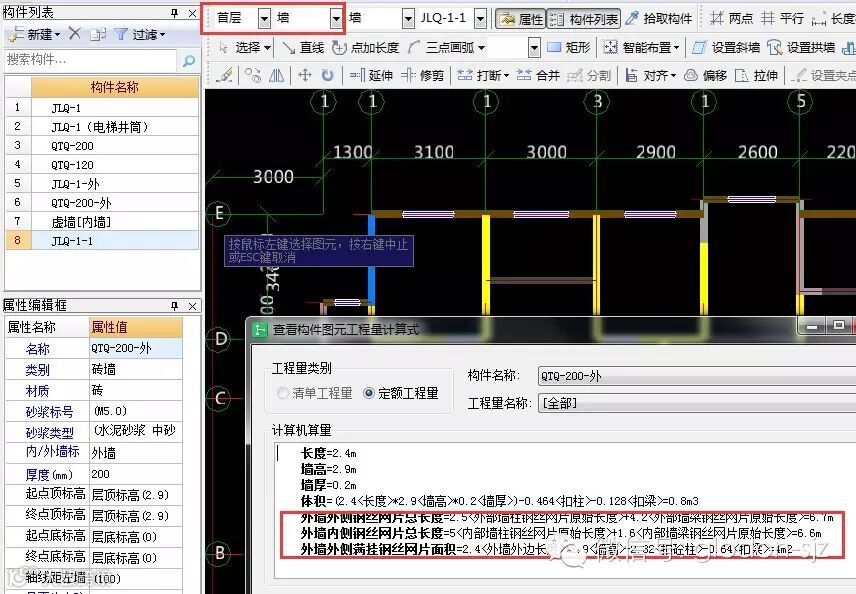

修改该位置墙体的属性为外墙后再次计算，结果如下：

是不是和-1层的墙体钢丝网片一致了呢？

以上就是墙体钢丝网片需要注意的内容、以及检查方法，希望能够对大家的工作有所帮助。

作者：广联达资深产品经理：杨晓辉，转载请注明出处
