A14 和 M1 内核设计图释出：直观展示两枚芯片的差异
威锋网
点击上方蓝色字体，关注我们

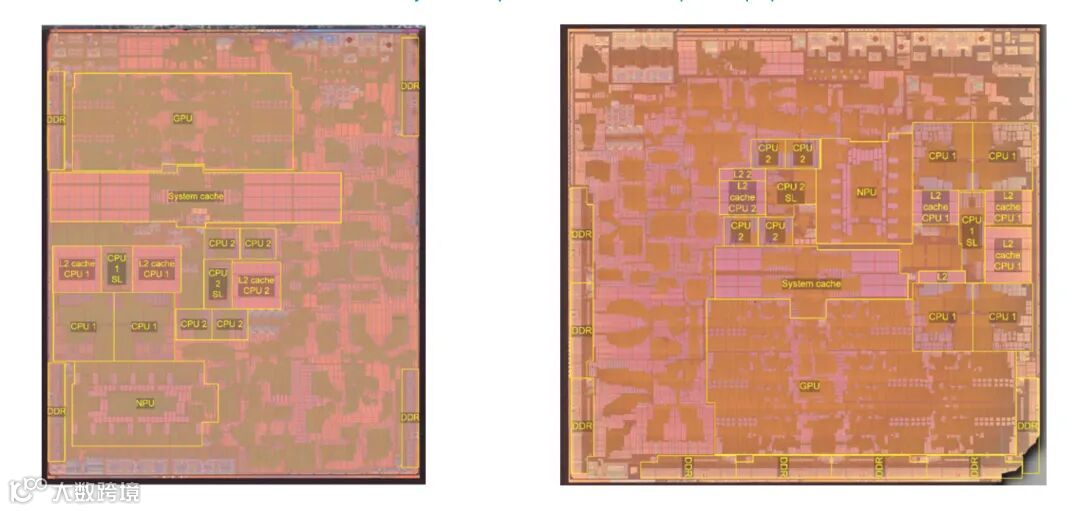

鉴于 A14 和 M1 采用的都是台积电的 5nm 制程工艺，再加上两者在架构上的特点也十分相似，所以外界都很好奇 M1 和 A14 在设计上存在哪些不同。近日，半导体分析机构 TechInsights 就放出了 M1 和 A14 的内核设计对比图，清晰地展现了二者的差异所在。
M1 采用由 4 枚性能核心和 4 枚能效核心组成的 8 核 CPU 设计，而 A14 则在 CPU 数量上少了两个，仅有 2 个性能核心和 4 个能效核心组成。此外，M1 的 GPU 核心和内存通道数也是 A14 的两倍，但两者的神经网络引擎（NPU）数是一样的，都是 16 个。
同时 M1 还加入了 A14 上没有的一些功能模块，包括 T2 安全芯片和其他功能的主控芯片，例如 DisplayPort 输出、Thunderbolt 接口、USB 4.0 等，这些额外增加的功能使得 M1 芯片的尺寸比 A14 要大 37%。
实际上 TechInsights 的逆向工程分析人员也无法识别 M1 芯片的所有模块，尽管大家都知道 A14 和 M1 具有众多专用的模块，用于处理类似媒体编码/解码这样特定的任务。考虑到 M1 模具照片上无法确定的部分至少有三分之一，苹果很可能在其中内置了更多自定义模块，只是我们不知道而已。
