形象进度计划简介

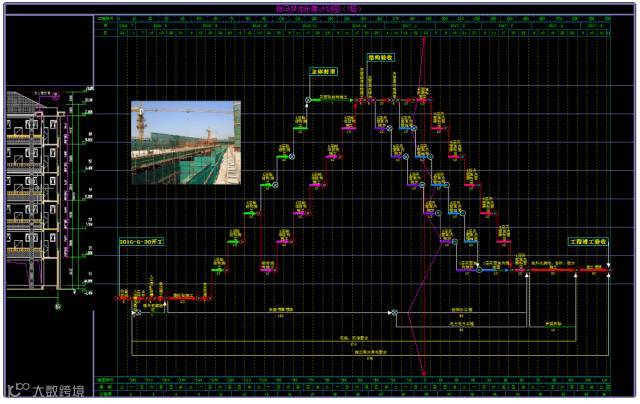

相较于传统的双代号网络图，斑马梦龙全新一代形象进度计划，如下图所示（图片点击可放大）
横轴依然是时间轴，但纵轴添加了空间的业务涵义，这样的话，它就可以：
1、横看看一层：从左向右看到每一个楼层相关的任务
2、纵看看一栋：从上往下可以看到某一天所有楼层的任务情况
3、斜看看一类：每一条斜线代表一个专业的任务，而且斜线的斜率大小代表施工的快慢，如果两条斜线发生交叉，则可能会存在两个专业工作面的冲突从而造成窝工的情况。
4、可以显示出劳动力等资源随着时间和空间的变化趋势
5、可以插入施工图片对计划进行辅助说明
6、在做施工方案优化时，可以实时计算关键线路，任务之间的逻辑关系一目了然！
投标时，充分展现您的技术创新能力，技术标加分！
施工时，提升沟通效率，让您的管理经验得到更好的落地！
辅助您做施工方案设计，尤其是做穿插施工方案优化的必备神器！
如何用斑马梦龙绘制形象进度计划
接下来举两个案例教大家如何绘制形象进度计划：
案例一
第一步：新建项目
打开软件后，点击向导页面左上角【新建】按钮，新建一个网络计划。
1.点击【新建】按钮

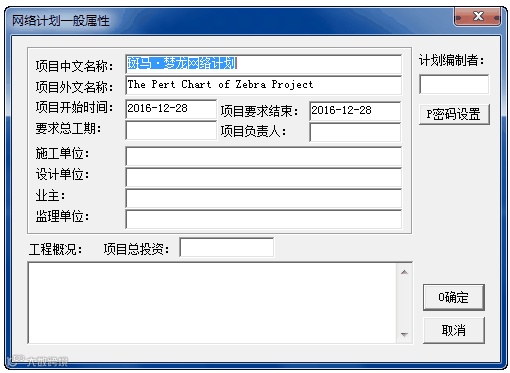

2.弹出编辑界面，同时弹出【网络计划一般属性】对话框，可以编辑该项目基础信息包括项目 开始时间 要求结束时间等，编辑完成后，点击【确定】即可开始绘制网络计划了。
第二步：楼层设置
1.点击下方工具栏，切换到【楼层形象进度图】模式：

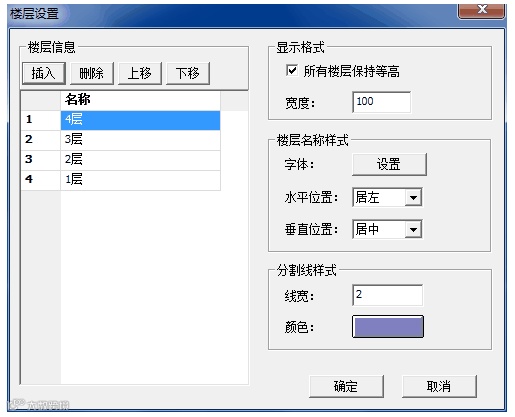

2.弹出【楼层设置】对话框，点击【插入】按钮，可以插入楼层信息
3.双击需要修改的楼层名称，可以编辑楼层名称。

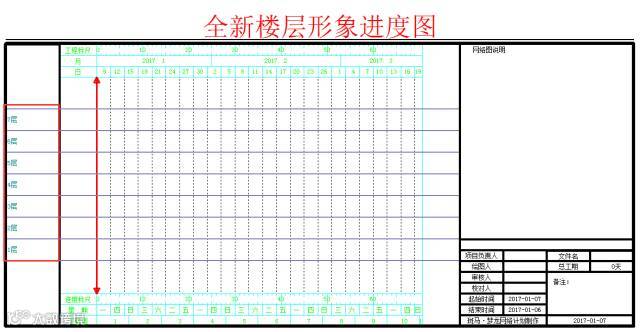

4.点击【确定】按钮，开始绘制网络计划，同时在网络图绘制区左侧显示楼层分区：
第三步：新建标准层工作
在新建标准层工作前，先新建层基础工作（例如：土方开挖等工作），然后再新建新建标准层工作（例如：主体结构施工）。

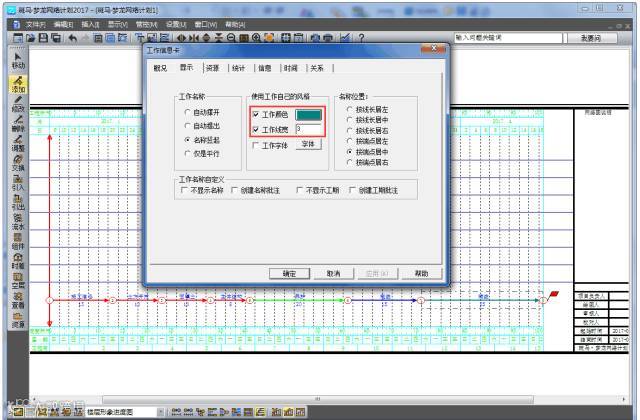

新建标准层工作，可以按照专业对标准工序进行颜色、字体、线条粗细等的设置，如下图所示：
第四步：将工作批量复制到楼层

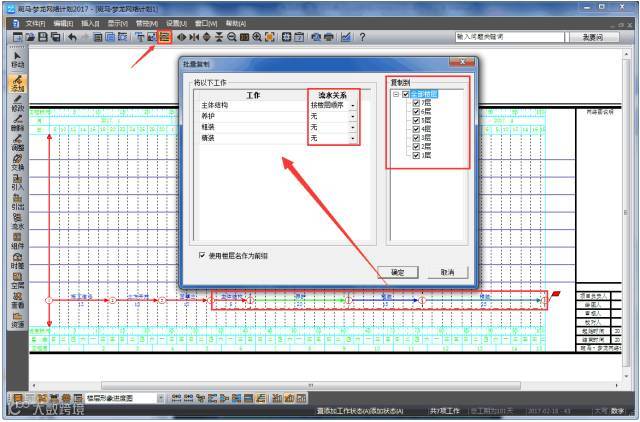

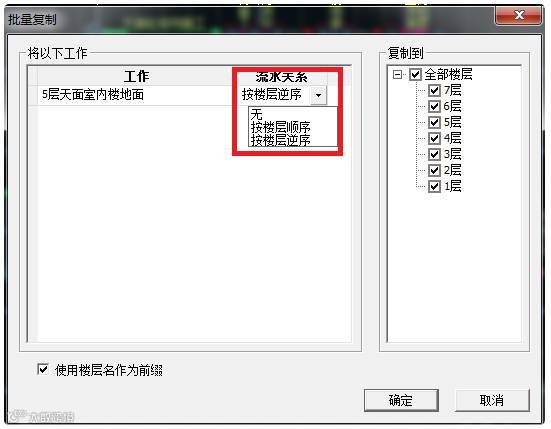

在【添加】状态下，选择标准层工作（按住键盘Ctrl同时框选需要复制的工作），然后点击软件工具栏【批量复制到楼层】按钮，设置标准工作的流水关系和要将工作复制到的楼层，如下图所示：（流水关系可以下拉选按楼层顺序或按楼层逆序或不选顺序）

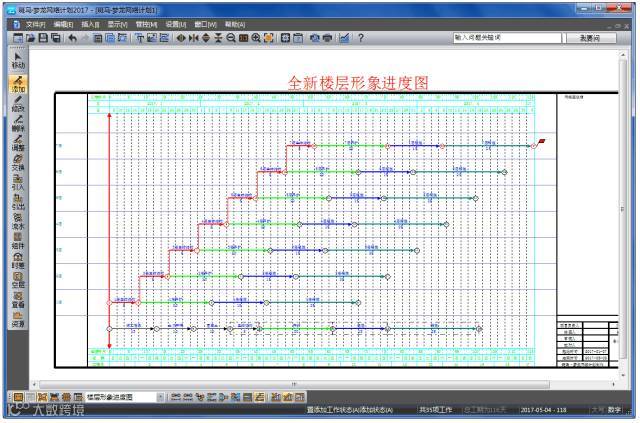

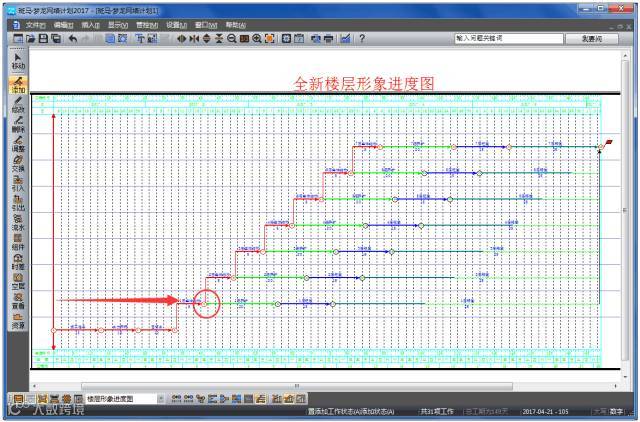

点击【确定】后，生成形象图如下：
第五步：完善工作及工作关系
对局部任务进行调整，比如逻辑关系、工期等
连接工作关系：按住键盘的Ctrl键，将光标放在需要连接的工作节点上，当变为“十字花”时点击一下鼠标左键，此时将光标移动到下一个工作节点当变为 “十字花+”时，点击鼠标左键，则完成了两个工作的连接。
连接工作关系前：
连接工作关系后：
第六步：插入图片或者文字批注

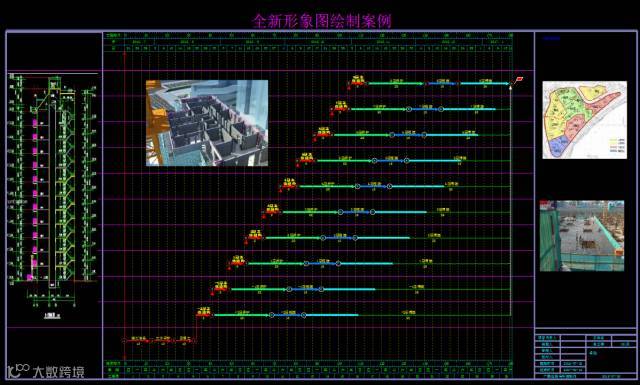

使用工具栏的插入图片或插入文字按钮插入图片或文字（图片可以插入立面效果图等等）如下图：
最后再结合自己需求对图形进行修改，一份简单的形象图就快速生成啦！
案例二

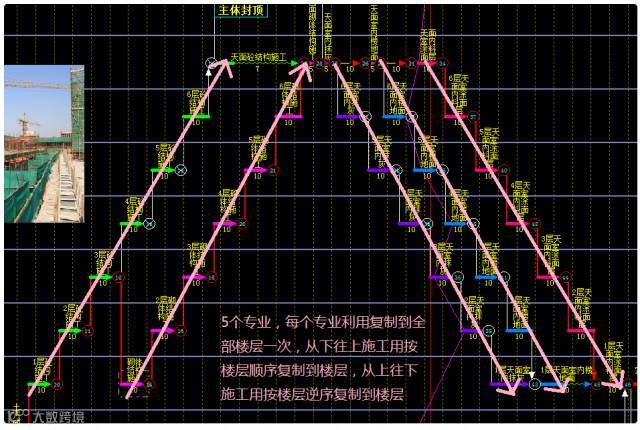

本案例分为5个专业，砼结构和砌体结构从下往上施工，抹灰、楼地面和室内涂料从上往下施工。
按照案例一的方式，每个专业创建好基准工作后，利用复制到全部楼层，从下往上施工用按楼层顺序复制到楼层，从上往下施工用按楼层逆序复制到楼层。
最后，按照案例一的第五步完善工作及工作关系即可。
告诉大家一个绘制形象进度计划小技巧

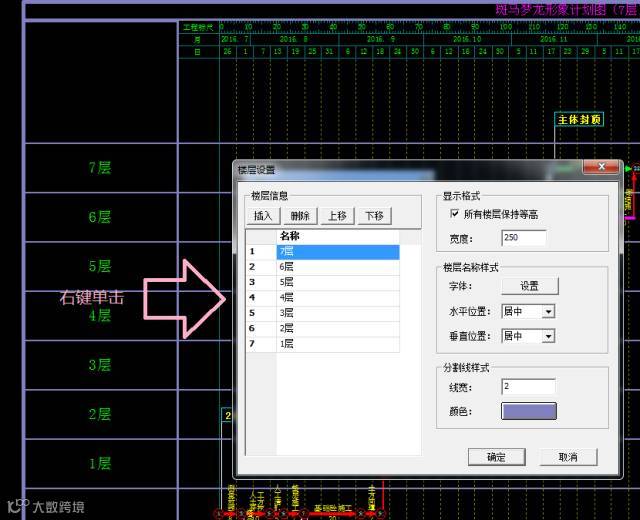

在切换到形象图添加好楼层后，如果还想修改楼层，则在楼层处右键，在弹出的楼层设置窗口下修改楼层即可。

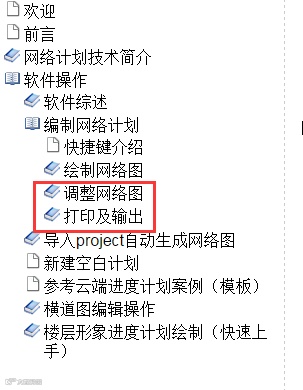

如果需要调整或打印已经绘制好的形象进度图，直接访问操作手册【调整网络图】【打印及输出】部分内容调整。
案例欣赏

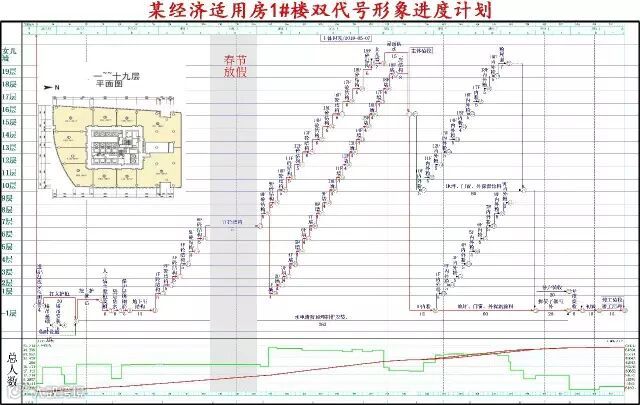

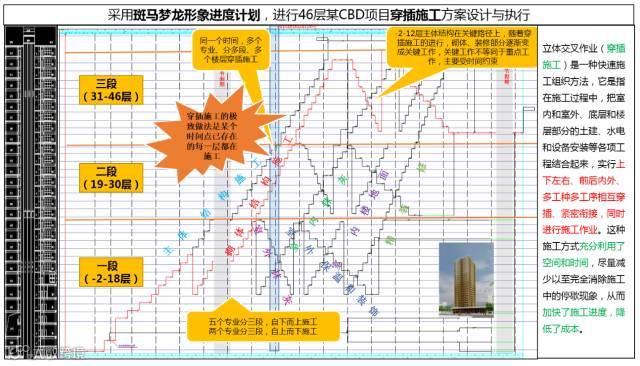

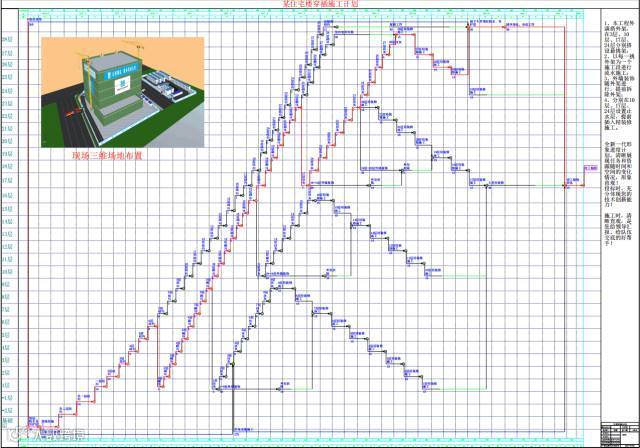

穿插施工形象进度计划

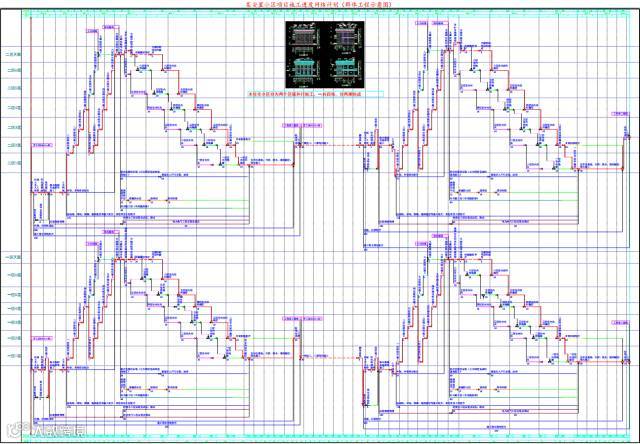

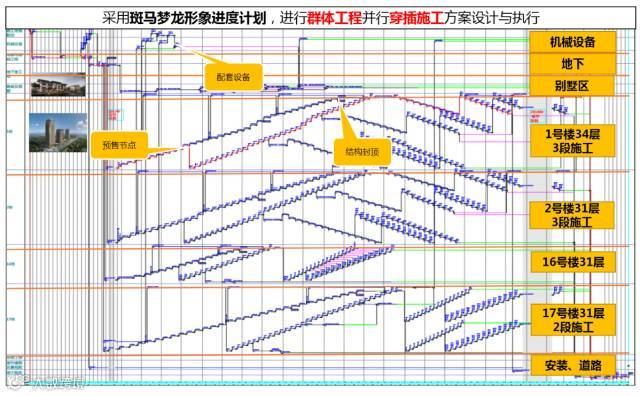

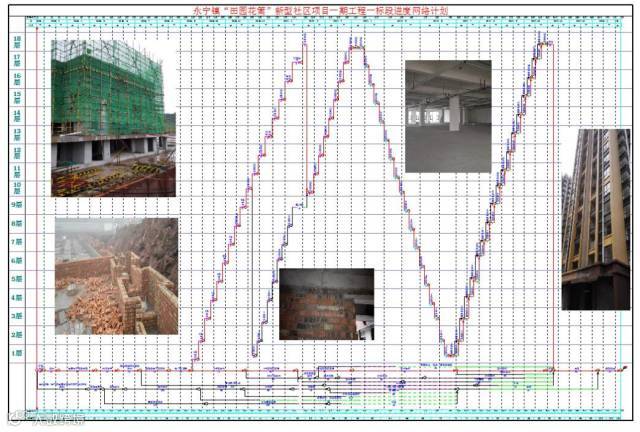

群体工程穿插施工形象进度计划

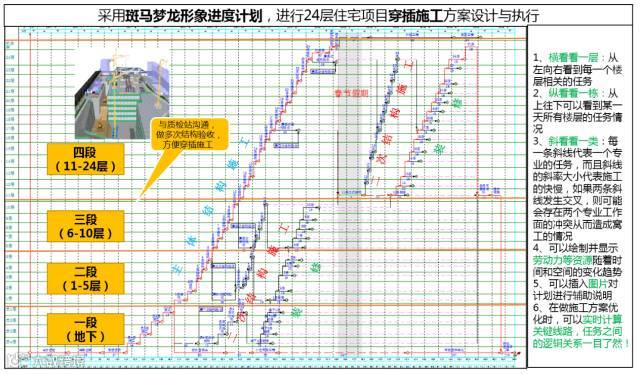

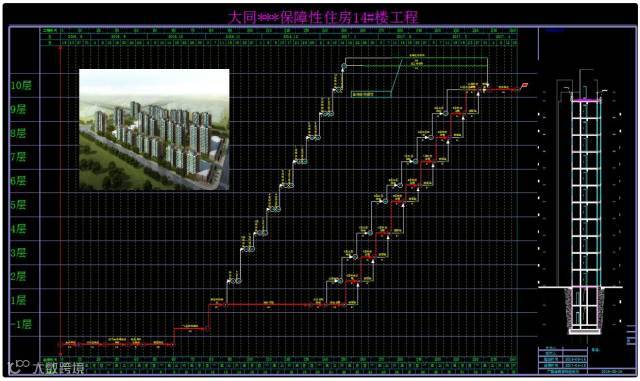

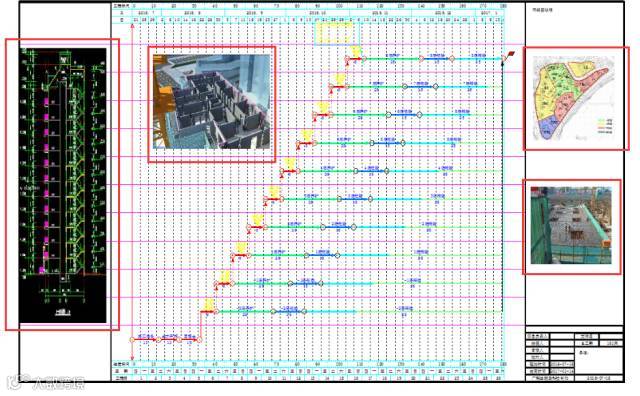

高层建筑施工形象进度计划

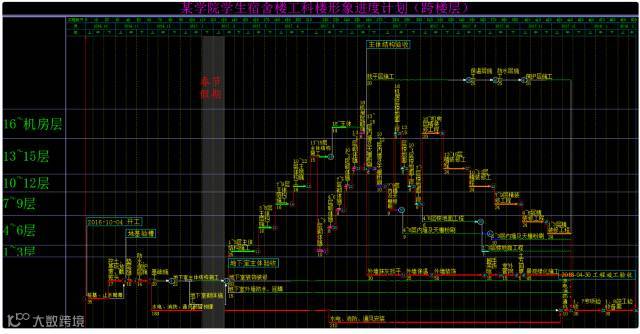

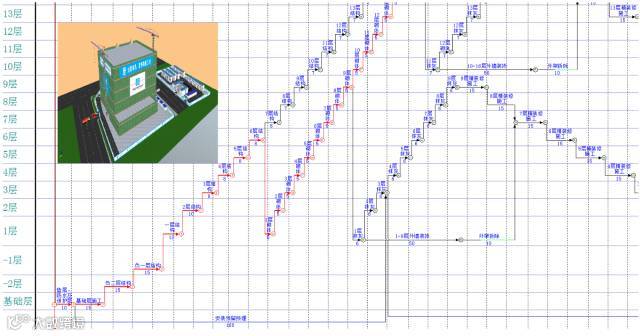

高层建筑的跨楼层表示方式

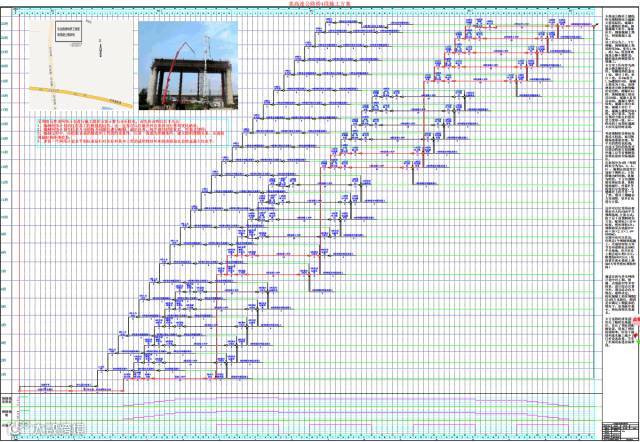

跨高速桥梁工程

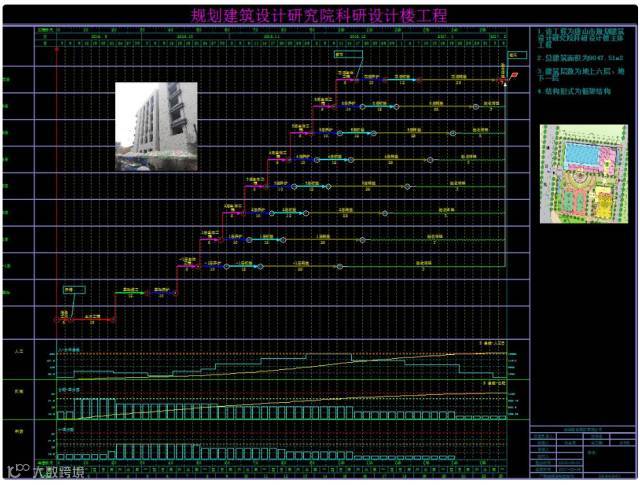

单体工程
......
设计灵感

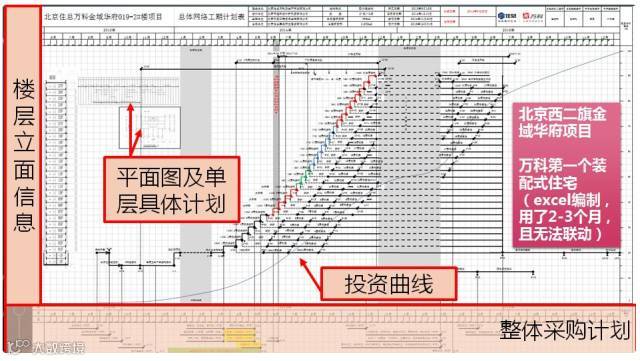

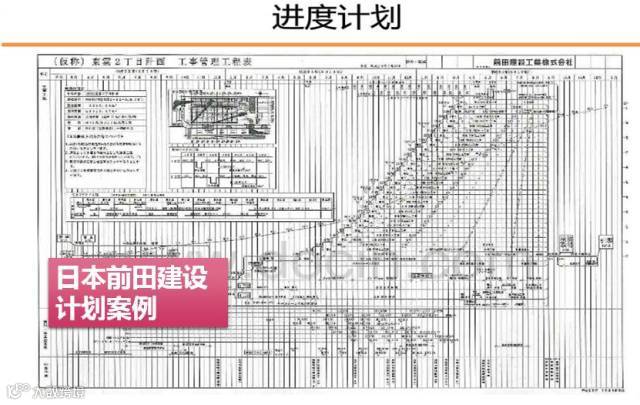

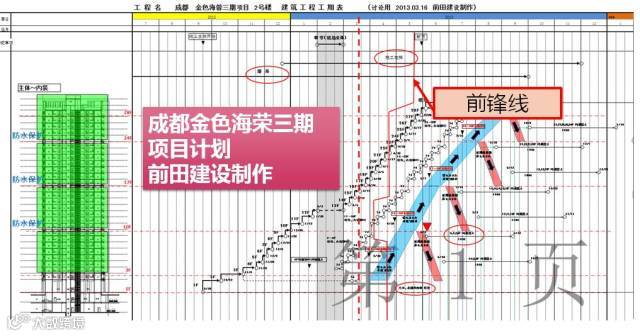

形象进度计划在国内外众多工程项目中得到过应用：
但是，这些项目的进度计划都是用Excel编制的
1、无法自动计算，纯人工绘制与计算，费时费力
2、一旦项目发生变更，计划调整极其复杂，极难推广应用
斑马.梦龙网络计划只需要很短的时间便可以绘制出形象进度图，并且可以任意修改任务，自动计算任务工期、计算关键路径、标准任务批量自动生成，任意插入图片和文字批注等，快来绘制形象进度图吧！
