拱板在建筑的好多地方都会涉及到，以前较多涉及到的是老虎窗，但是现在好多造型都会用到拱板，今天我们来继续学习这个拱板的处理及应用。

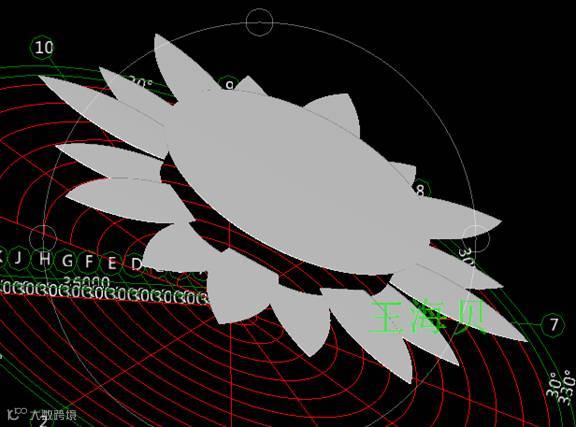

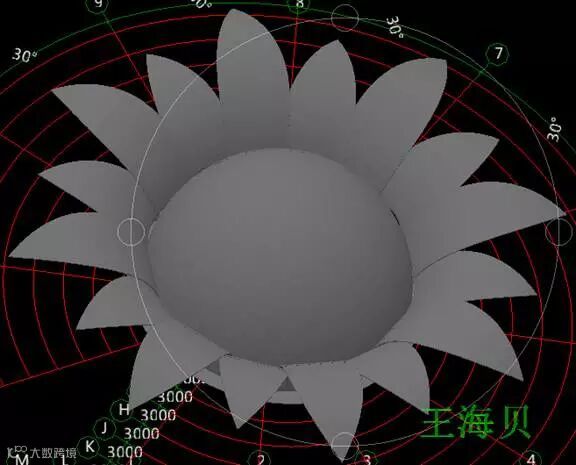

大家来看一下实际工程中的花瓣板的绘制
这个板的绘制过程如下：
1、 先绘制中间的球体，这个直接用设置拱板里的设置球面板来处理
这块我们就不多讲了

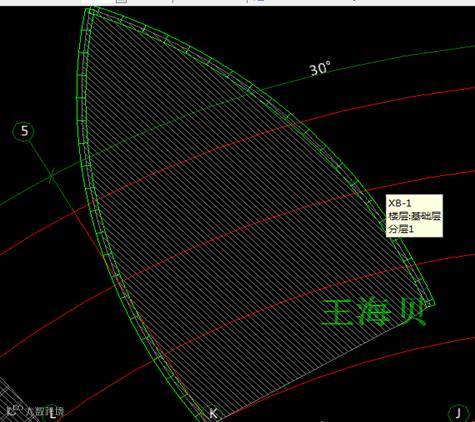

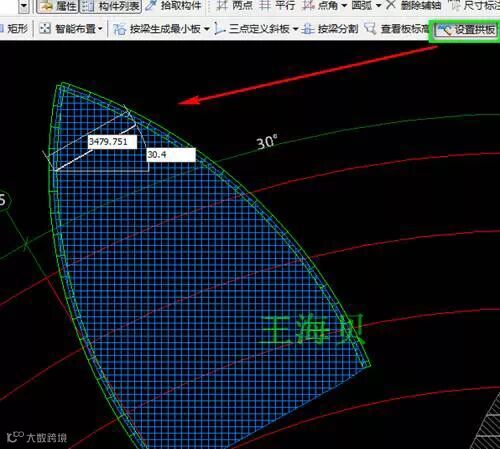

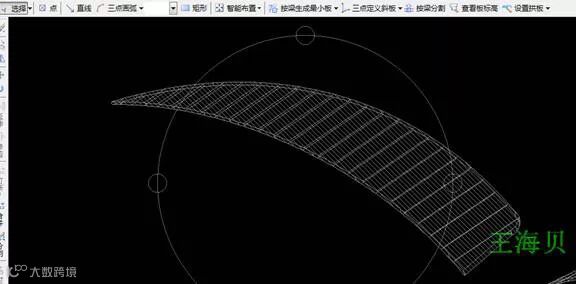

2、周边的花瓣的处理（先分割成要变拱的形式）
其他边的处理用旋转功能处理
二、看看钢筋里怎么处理拱板的钢筋
刚才在图形算量里的图形导入到钢筋软件里就成了平面的，因为钢筋软件是不支持拱板的，这样钢筋该怎么处理呢，下面我们就讲讲这块钢筋的处理。

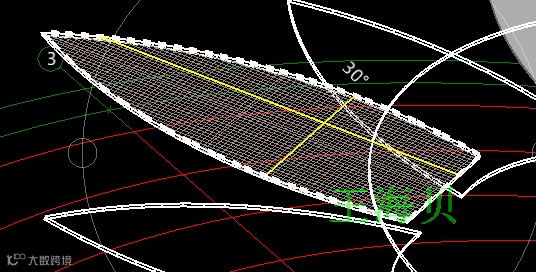

1、 布置完钢筋汇总计算之后钢筋三维可以发现钢筋时平面的
这样就跟咱们圆弧形状的板钢筋量是有出路的，这样就需要修改钢筋长度及根数，先说短方向的钢筋

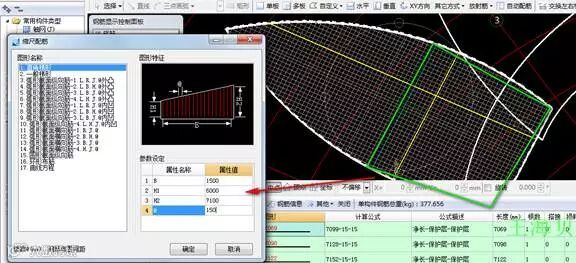

用一个缩尺尺寸来解决框选位置的钢筋，用另一个缩尺长度来处理另一侧的钢筋
2、 长方向的钢筋处理类似，处理方法有两种一种是用直线（长度=投影长度*弧率）来处理用一个缩尺长度来处理，处理方法如下图

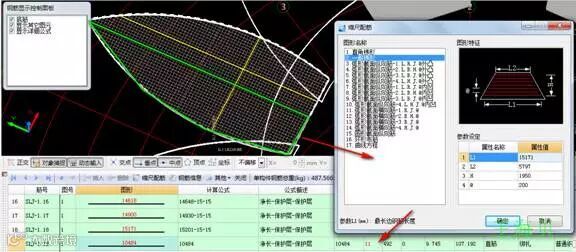

方法一：投影长度最长的钢筋为15171，最短的钢筋为5797，所以直接用用直线处理如下图
然后修改长度*弧率（实际长度/投影长度），最后数量需要乘以2

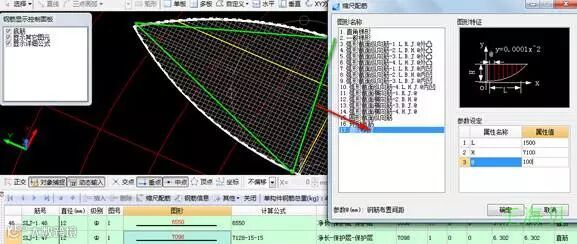

方法二：

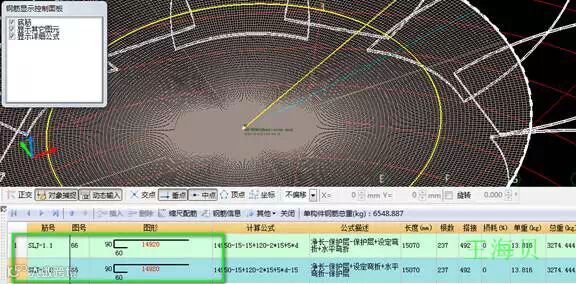

然后根据投影长度一根根列出来，一共列取11项。

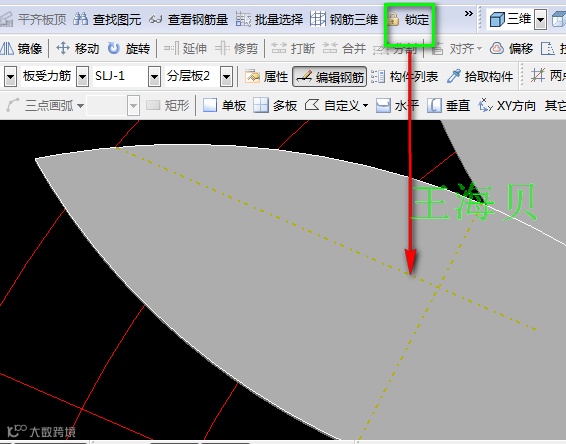

最后编辑完之后将构件锁定

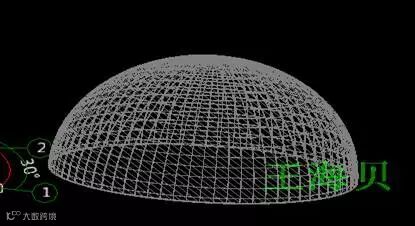

至于中间的圆球钢筋布置，如下图
需要在这个基础上乘以弧率系数即可
中间的圆弧钢筋需要一个缩尺长度即可
