您好 这里是安田精機製作所。
今天我们介绍冲击试验机。想要了解这款设备的话需要从5个方面入手。
①试验方法(简支梁冲击(Charpy))or/and 悬臂梁冲击(Izod)
②测试标准(ISO,JIS,GB or/and ASTM)
③样品的种类
④击打方向(Edgewise or/and Flatwise）
⑤根据冲击值范围选择摆锤

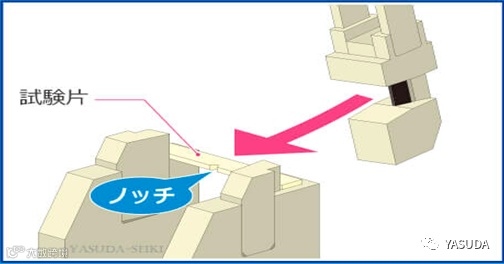

①试验方法:冲击试验机分为两种试验方法。第一种是简支梁冲击试验,概要是将样品放在砧座上，保持样品的两端并撞击样品的中间，即可进行高效测试。简支梁冲击试验是现在的主要测试方法。

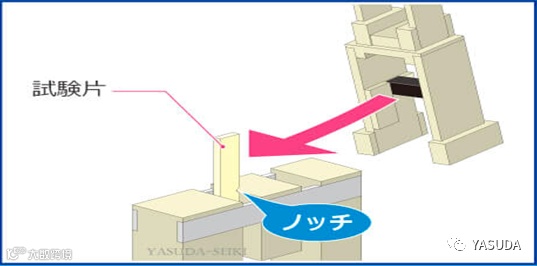

第二种是悬臂梁冲击，概要是保持住样品的底部并击打样品的上部。需要注意的是，在砧座上固定时，会根据拧力的不同出现数据变化，所以请使用扭力扳手等进行固定。
②测试标准(ISO,JIS,GB or/and ASTM)
冲击试验的标准有GB，ASTM，ISO，JIS等，并且每个标准都对简支梁冲击试验和悬臂梁冲击试验进行了标准化。ISO和ASTM在很多细节上有所不同，不能作为规范共享。其主要体现在样品尺寸和砧板上。其中悬臂梁冲击试验没有太大区别，大多数情况下可以兼用。但是简支梁冲击试验中要求的摆锤冲击速度和打击刃的形状不一样。所以需要确认使用哪种规格。

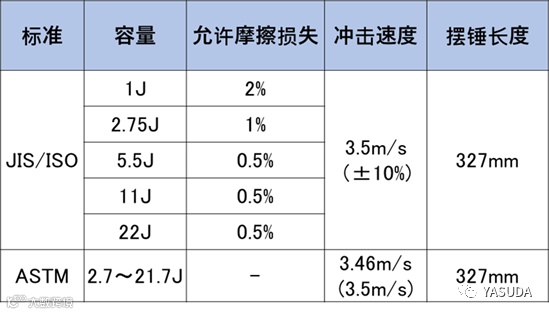

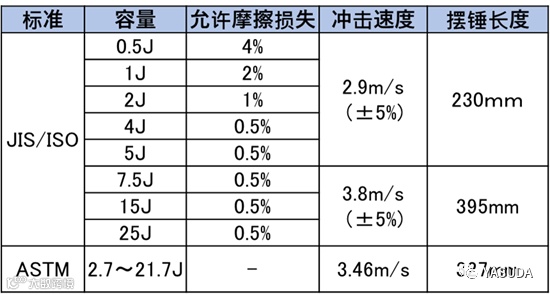

下图是ISO(JIS)和ASTM规格中记载的简支梁冲击试验摆锤标准
ISO(JIS)和ASTM规格中记载的悬臂梁冲击试验摆锤标如下
③样品的种类

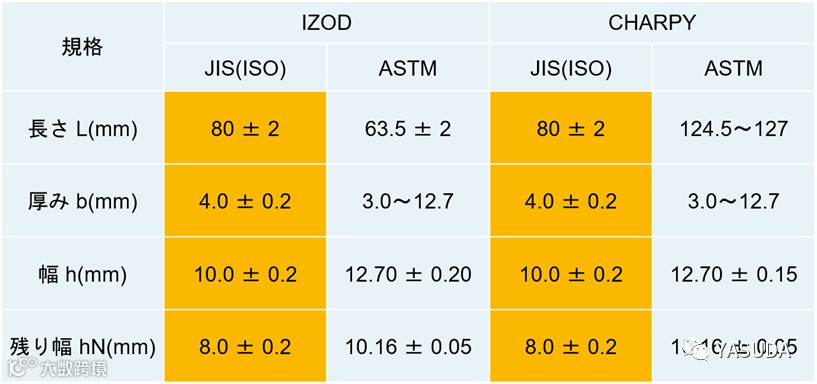

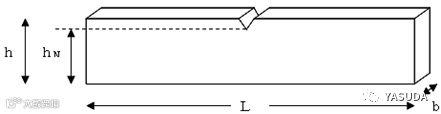

ISO（JIS）和ASTM规格中记载的样品尺寸不同，具体请参考下图
④击打方向(Edgewise or/and Flatwise）

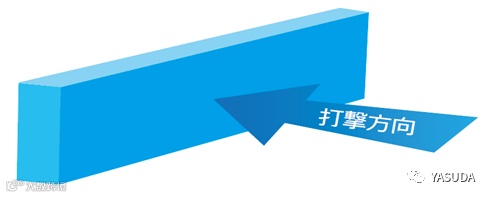

击打方向也主要分为两种，一种是侧向冲击(edgewise)，打击样品有缺口的另一侧。ISO 标准推荐的击打方向。侧向冲击是现在的主流。

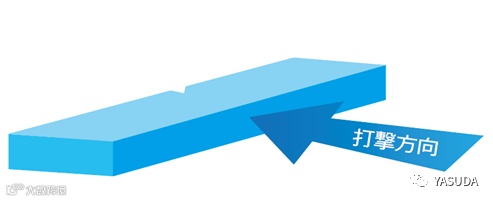

另一种是贯层冲击(flatwise)。碳纤维增强塑料的简支梁冲击试验标准中规定了贯层冲击试验。
⑤根据冲击值范围选择摆锤
JIS 标准中有记载摆锤的使用容量为破坏试样品时所吸收能量的10～80%。
如果有多个摆锤满足此要求时，选择最大的摆锤。因为标准中对摆锤的速度差也有记载，摆锤撞击样品前后的速度差需要在-5～-10％以内=以几乎相同的冲击速度（撞击后的速度）进行测试。

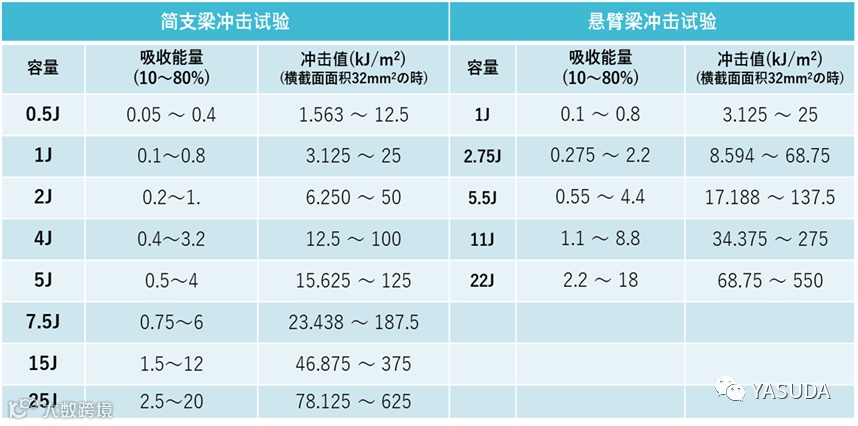

吸收能量，冲击值等请参考下图
*冲击值:按样品尺寸L80mm x b4mm x h10mm（缺口深度 2mm）计算。
*冲击值计算方法:a=冲击值E=吸收能量B=样品宽度(4mm)b=样品缺口深度 (8mm)
上述表格中总结了各个标准中记载的摆锤容量,我司产品可以对应所有标准中记载的摆锤容量，如果您需要多个摆锤，也可以用增加砝码的方式让一锤两用，以节省开支。另外，我司有冲击试验机的样机，如您不知道冲击值是多少的话，可以把样品邮寄到我司，我们给您测试完之后告诉您数据。
希望对您有所帮助。
