智能托盘式四向穿梭车：技术解析与应用案例
作为面向密集仓储的重要搬运设备，智能托盘式四向穿梭车（简称四向车）是一种智能型轨道导引自动换向变轨的搬运设备。通过电控系统和数字化技术，四向车可精确定位各个输入、输出工位，并实现智能化调度[1]。
一、托盘式四向穿梭车关键结构设计
从硬件系统来看，四向车主要由车架、顶升机构、驱动机构、车轮组、电源、电气控制等部件组成（见图1）。其车体结构采用模块化设计，具备轻量化和高可靠性特点[2]。

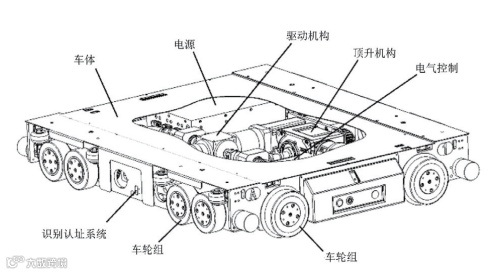

图1 四向穿梭车主要结构示意图
1.1 驱动机构及车轮
四向车采用伺服电机驱动，配合行星减速器实现快速换向，运行速度空载可达1.4m/s～1.6m/s，满载为1.0m/s～1.2m/s。X向采用4轮驱动，Z向采用8轮驱动（见图2）[3]。
图2 驱动机构示意图
1.2 顶升机构
四向车配备机械顶升装置，行程为40mm，时间约3～5s，确保货物存取高效快捷（见图3）[4]。

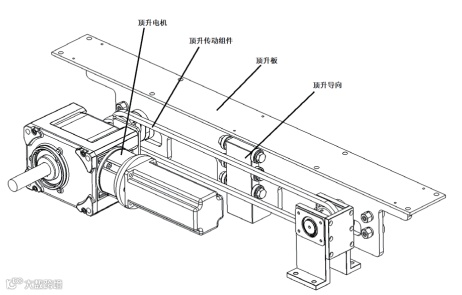

图3 穿梭车顶升机构示意图
二、数字化控制及通讯技术
四向车采用SIMATIC S7系列PLC为核心控制器，结合底层路径自学习算法，确保高速运行与精准定位。控制系统采用Zigbee无线通讯方式，实现动态信息双向传递（见图4）[5]。

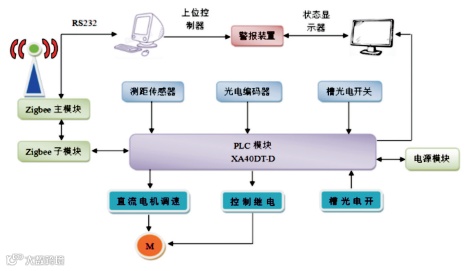

图4 控制模块功能示意图
三、密集仓储系统的智能调度技术
基于WCS实现任务设置、货位决策优化等功能。通过库区分配、路径规划等智能化调度，提升多层多车协同作业效率（见图5）[6]。

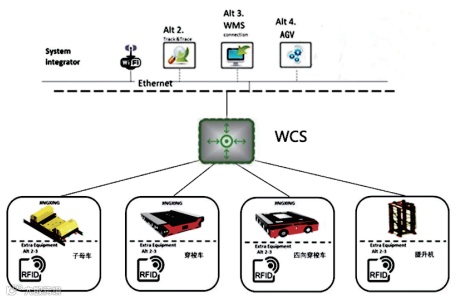

图5 高速密集储存系统调度构架示意图
四、四向车作业能力评估
四向车具备单一作业和复合作业两种模式。在单一作业模式下，每层平均作业时间t1对应的出入库能力η1为公式(1)，复合作业模式下η2为公式(2)[7]。
五、应用案例
某汽车配件公司采用四向车密集存储系统，占地面积1765m²，货架高度20m，货位数达6929个。项目实施后，相比传统立体库，存储量提升35%，能耗降低30%（见图6）[8]。

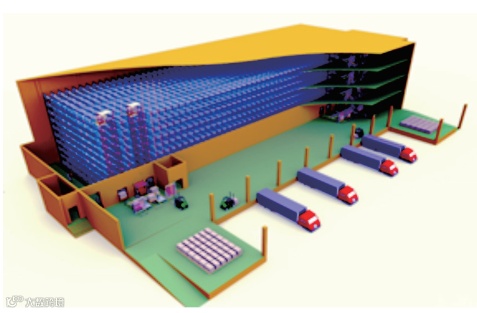

图6 案例项目四向穿梭车密集存储系统示意图
六、结论
智能托盘式四向穿梭车可显著提高仓库存储量和作业效率，适用于各类密集仓储场景。未来，随着技术进步和本地化服务完善，其市场前景广阔[9]。
