首座新一代高可靠变电站技术革新

电网智囊团

2025-10-26

一、新一代高可靠智能变电站的核心特征与应用实践

新一代高可靠智能变电站是新型电力系统转型的关键节点，相较于传统智能变电站，其在国产化自主可控、网络结构优化、智能化部署、恶劣环境适配等方面实现了突破性升级，同时融合了行业共性技术优势，形成了鲜明的技术标签。

1. 核心技术：以 “自主可控” 破解 “卡脖子” 难题

作为全疆首座新一代高可靠变电站二次系统试点项目，沙雅融合变的核心突破在于二次设备全面国产化：

从底层核心组件（CPU、FPGA 芯片）到上层软件协议（CMS 国产协议），实现了 “操作系统 — 数据库 — 底层协议” 的全链条自主可控，彻底摆脱对进口技术的依赖，满足国家关键基础设施安全的高标准要求；
搭载的新一代 NS5000 自动化系统具备极强的兼容性，可容纳多厂家设备接入并建立稳定通讯，解决了传统变电站 “设备接口协议差异大、联调效率低” 的行业痛点。

此外，项目首次采用容器化部署方式，将 SCD 管理工具、网络安全检测等核心功能集成至服务器容器，既简化了系统架构，又提升了运维灵活性，为复杂工况下的稳定运行提供了技术保障。

2. 结构优化：以 “光纤直连” 提升传输可靠性

传统智能变电站依赖 “电缆、过程层网络” 的架构，存在传输延迟高、抗干扰能力弱等问题。沙雅融合变通过革命性的网络结构优化，实现了可靠性跃升：

过程层与间隔层全光纤直连
所有过程层设备（如采集执行单元）与间隔层设备（如保护、安控、多功能测控装置）直接通过光纤连接，数据传输速率更快、抗电磁干扰能力更强，有效降低信号损耗与故障风险；
站控层网络精准分流
仅将少量联闭锁 GOOSE 信息（面向通用对象的变电站事件）通过站控层网络交互，避免网络拥堵，确保系统运行 “安全、可靠、高效”。

3. 建设与运维：以 “攻坚能力” 适配复杂场景

沙雅融合变的落地，凸显了新一代变电站在恶劣环境适配、高效建设推进方面的优势：

极端环境应对
阿克苏地区强风沙、昼夜温差大的气候条件对设备稳定性与人员作业提出高要求。 “三级支撑体系” 实时响应，现场人员连续奋战数十个日夜，通过优化调试流程，将系统配置与验证效率大幅提升，最终较里程碑计划提前两个月投产，获阿克苏供电公司高度认可；
运维模式升级
结合行业趋势，新一代变电站普遍采用 “无人值守、集中监控” 模式，沙雅融合变的数字化架构也为后续接入智能巡检机器人、无人机巡检奠定基础，可进一步降低人工成本、提升运维精准度。

4. 应用价值：从 “电力保障” 到 “产业赋能”

新一代高可靠智能变电站的价值不仅限于 “安全供电”，更体现在对区域发展的深度赋能：

沙雅融合变的投运，直接为阿克苏地区工业项目、民生用电提供稳定电力，尤其助力兵地协同发展中的能源共享；
类似伊犁那拉提 110 千伏多站融合数智化变电站（全疆首座），通过 “欧式田园风建筑 + 松树造型避雷针 + 斗马景观塔” 的设计，实现 “变电站与景区风貌一体化”，拓展了变电站的 “生态适配价值”；
甘泉堡 750 千伏变电站则通过 “当年开工、当年投产” 的装配式建设模式（新疆首个应用装配式钢结构、围墙的变电站），为大型变电站 “快速落地、快速赋能产业” 提供了范本，其投运后还解决了天山东环网断面送电制约问题，支撑了光伏等新能源的接入。

二、新一代高可靠智能变电站的发展

1. 技术融合：AI、数字孪生、5G 驱动 “全场景智能化”

未来，新一代变电站将突破 “单一自动化” 局限，通过多技术融合实现 “自主决策、自适应调控”：

数字孪生 + BIM/GIS
如萧山 110 千伏变电站的二次系统数字孪生模型，将设备台账、运行参数、历史故障数据整合，构建 “物理设备 — 虚拟镜像” 实时交互体系；后续还将融合 BIM（建筑信息模型）优化设计阶段的碰撞检测，结合 GIS（地理信息系统）实现设备地理位置与运行状态的可视化管理，全生命周期提升效率；
AI + 边缘计算
借助 AI 算法对设备运行数据（如变压器绕组温度、断路器机械特性）进行深度学习，实现故障隐患的 “提前预判”（而非被动响应）；边缘计算将数据处理能力下沉至变电站本地，减少云端传输延迟，确保毫秒级故障隔离（如国网北京变电站通过固态断路器 + 数字保护，故障隔离时间从秒级缩至毫秒级）；
5G + 物联网
通过 5G 专网实现传感器数据（光纤传感器、红外热像仪）的高速低延迟传输，结合物联网构建 “全息感知体系”，如南方电网项目实现变压器参数 “毫秒级监测”，进一步提升设备健康度评估精度。

全疆首座新一代高可靠变电站技术革新

2025年，采用变电公司新一代NS5000自动化系统的阿克苏沙雅110千伏融合变（英也变）成功送电，为阿克苏地区兵地协同发展与经济社会高质量跃迁注入“强劲电动力”。

图1 阿克苏沙雅110千伏融合变送电合影

全疆首座新一代高可靠变电站的技术革新

在新型电力系统转型背景下，作为全疆首座新一代高可靠变电站二次系统试点项目，沙雅融合变的成功投运，是变电站二次系统向着高可靠、高安全、高性能的目标加速发展的又一重要里程碑。该站二次设备全面实现了国产化，从根本上解决了CPU、FPGA等核心芯片的“卡脖子”难题。新一代变电站相比传统智能变电站，进行了革命性的结构优化，所有过程层设备与间隔层设备均采用光纤直连，有效提升了传输可靠性；少量联闭锁GOOSE信息通过站控层网络交互，确保了系统运行的安全、可靠、高效。

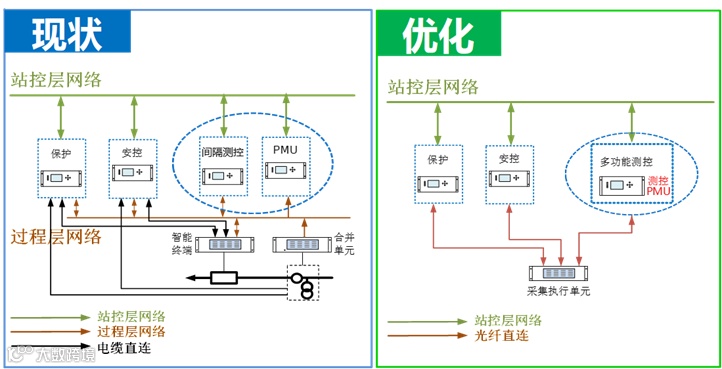

图2 新一代变电站网络结构优化示意图

发扬南瑞人精神、发挥南瑞技术优势

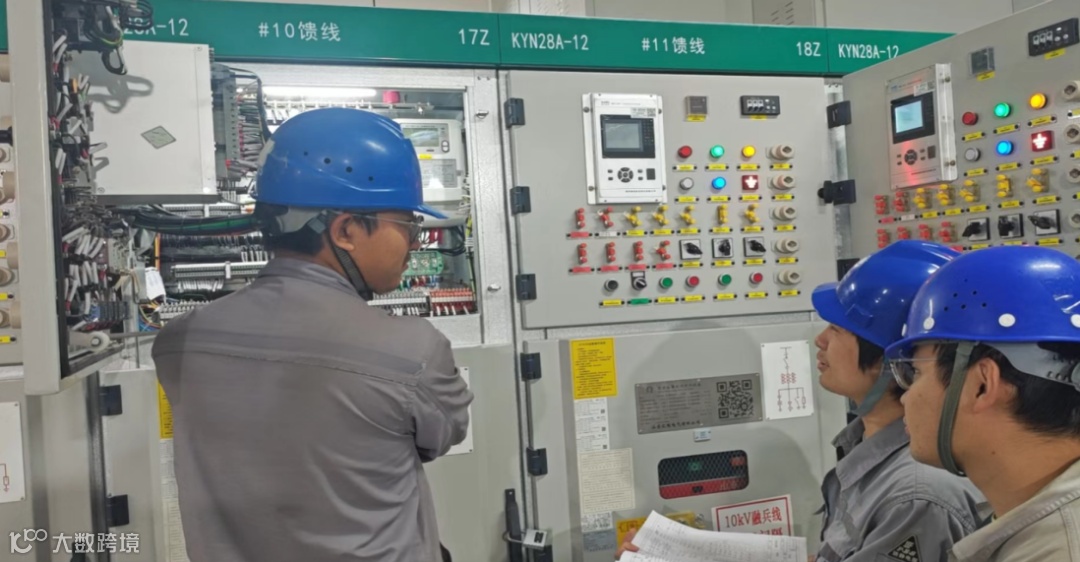

为了保障该项目的顺利投产，变电公司的“三级支撑体系”时刻保持响应，确保现场工程人员在调试过程遇到问题时，迅速定位、快速解决。西北工程部工程服务人员张衡、罗聪、赵凯在变电站现场恪尽职守、精益求精，用实际行动诠释南瑞人精神。项目验收和投产过程中，他们凭借专业的技术素养和严谨的工作态度，在阿克苏地区特有的强风沙与昼夜温差大的恶劣环境下，连续奋战数十个日夜，面对站内多厂家设备接口协议差异大、联调时间窗口紧的压力，他们主动优化调试流程，大幅提升了系统配置与验证效率，较里程碑计划提前两个月完成了工程投产任务，受到了阿克苏供电公司用户的好评和感谢。

该站相比传统智能变电站，首次采用了容器化部署方式，将SCD管理工具、网络安全检测等集成至服务器容器内，这对现场工作人员以及研发均带来了不小的挑战。变电公司研制的新一代NS5000系统，可以容纳更多外厂家设备与NS5000变电站自动化系统建立通讯，并采用CMS国产协议，实现从操作系统、数据库到底层协议的全面国产化替代，确保供应链自主可控，满足国家关键基础设施安全高标准、高要求。
