PDMS 模型保存为图片

维图

2025-11-28

导读：一般我们对模型截屏都是用截屏软件，而PDMS本身也有截屏功能，并对截屏的图片的有4种分辨率下面是一个朋友的提问

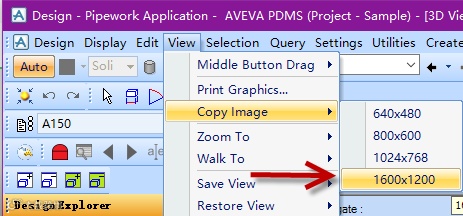

一般我们对模型截屏都是用截屏软件，而PDMS本身也有截屏功能，并对截屏的图片的有4种分辨率

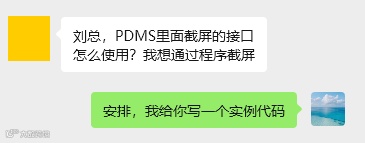

下面是一个客户朋友的提问

由于这个朋友有一定的代码能力，我直接给他上代码。大家也可以将下面的代码保存为文件，在PDMS的命令行运行

import  'PDMSCommands'handle anyendhandleusing namespace 'Aveva.Pdms.Presentation.PDMSCommands'!cmdMng = object PMLNETCOMMANDMANAGER()$*PML执行截屏的Command命令!cmdMng.executeCommand('AVEVA.View.CopyImage.Size4')import   'PMLFileBrowser'handle anyendhandleusing namespace 'Aveva.Pdms.Presentation'$*打开保存文件对话框!f = object PMLFileBrowser()!f.show('d:\', '', 'Save', f, 'jpg|*.jpg', 0 )if(!f.file() eq '')then     return    endifimport 'PMLNetUtilities'handle anyendhandleusing namespace 'Aveva.Pdms.PMLNet'!clipboard = object PMLCLIPBOARD()$*将剪切板内容保存到jpg文件!clipboard.saveImage(!f.file())

以上代码中分别使用了3个PDMS自带的dll内的pmlnet功能，供大家参考学习。

如果您认为对你有帮助，别忘了留言和分享给其他人，谢谢！
