01
排水管道定义及常用材质
排水管道指汇集和排放污水、废水和雨水的管渠及其附属设施所组成的系统。包括干管、支管以及通往处理厂的管道，无论修建在街道上或其它任何地方，只要是起排水作用的管道，都应作为排水管道统计。
常用的材质包括以下几种：
1. PVC（聚氯乙烯）：PVC 排水管是高层建筑中常用的一种材质。它们具有耐腐蚀、耐化学物质、成本低等优点，并且安装方便。PVC 管也有一些局限性，例如在高温下性能可能会下降，不适合输送高温流体。
2. HDPE（高密度聚乙烯）：HDPE 排水管具有良好的耐磨性、耐腐蚀性和耐寒性。它们常用于高层建筑的排水系统，尤其是在一些对排水要求较高的场合。
3. UPVC（未增塑聚氯乙烯）：UPVC 排水管是一种高性能的塑料管材，具有较高的强度和耐腐蚀性。它们在高层建筑中也被广泛应用。UPVC整个工作温度范围内具有优异的耐化学性，具有广泛的工作压力带。由于长期高强度的特性，刚度和成本效益，UPVC系统占相当大的比例的塑料管道安装。
4. 铸铁：在一些传统的高层建筑中，铸铁排水管仍然被使用。铸铁排水管具有较高的强度和耐久性，但相对较重。
5. 玻璃钢管:强度高，耐腐蚀性好，不易变形，但价格较高。
6. 钢管:耐久性好，抗压强度高，但易生锈，需要做好防腐处理
02
目前排水管执行的规范
现行设计标准：
《建筑给水排水设计标准》 GB50015-2019
《室外排水设计标准》GB50014-2021
《建筑屋面雨水排水系统技术规程》 CJJ 142-2014
《建筑给水排水与节水通用规范》 GB55020-2021
《城镇给水排水技术规范》 GB50788-2012
现行材料标准：
GB/T 11836-2023 混凝土和钢筋混凝土排水管
GB/T 41827-2022 土工用聚烯烃渗排水网状管
GB/T 26081-2022 排水工程用球墨铸铁管、管件和附件
GB/T 26081-2022 排水工程用球墨铸铁管、管件和附件
GB/T 41666.3-2022 地下无压排水管网非开挖修复用塑料管道系统 第 3 部分：紧密贴合内衬法
GB/T 41048-2021 城镇排水用塑料检查井技术要求
GB/T 18477.3-2019 埋地排水用硬聚氯乙烯（PVC-U）结构壁管道系统 第3部分：轴向中空壁管材
GB/T 37357-2019 建筑屋面雨水排水铸铁管、管件及附件
GB/T 5836.2-2018 建筑排水用硬聚氯乙烯(PVC-U)管件
GB/T 5836.1-2018 建筑排水用硬聚氯乙烯(PVC-U)管材
GB/T 35451.2-2018 埋地排水排污用聚丙烯(PP)结构壁管道系统 第2部分：聚丙烯缠绕结构壁管材
GB/T 35451.1-2017 埋地排水排污用聚丙烯（PP）结构壁管道系统 第1部分：聚丙烯双壁波纹管材
GB/T 33608-2017 建筑排水用硬聚氯乙烯（PVC-U）结构壁管材
GB/T 12772-2016 排水用柔性接口铸铁管、管件及附件
GB/T 21874-2008 弹性体密封件 排水管道接口密封件材料要求 热塑性弹性体
GB/T 21873-2008 橡胶密封件 给、排水管及污水管道用接口密封圈 材料规范
GB/T 18477.1-2007 埋地排水用硬聚氯乙烯(PVC-U)结构壁管道系统 第1部分：双壁波纹管材
GB/T 20221-2006 无压埋地排污、排水用硬聚氯乙烯(PVC-U)管材
即将更新的材料标准：
20232297-T-605 建筑排水柔性接口铸铁管、管件及附件
20231265-T-333 城镇排水管网数字化通用技术要求
20221891-T-607 无压埋地排水排污用塑料管道系统 聚丙烯(PP)
20221892-T-607 无压埋地排水排污用塑料管道系统 聚乙烯(PE)
20220452-T-333 排水泵站一体化设备（正在征求意见）
20213434-T-607 塑料排水管道系统防污染用止回阀（正在审查）
GB/T 5836.1-2018 建筑排水用硬聚氯乙烯(PVC-U)管材《第1号修改单》（正在征求意见）
GB/T 5836.2-2018 建筑排水用硬聚氯乙烯(PVC-U)管件《第1号修改单》（正在征求意见）
现行管道图集标准：
23S516:混凝土排水管道基础及接口
22CS06-1:硬聚氯乙烯(PVC-U)轴向中空壁管材及排水检查井选用与施工
19S406:建筑排水管道安装-塑料管道
13S409:建筑生活排水柔性接口铸铁管道与钢塑复合管道安装
20S517:排水管道出水口
19S306:居住建筑卫生间同层排水系统安装
18GL303:综合管廊污水、雨水管道敷设与安装
19S308:污水提升装置选用与安装
15S412:屋面雨水排水管道安装
14S307:住宅厨、卫给水排水管道安装
S5(二):给水排水标准图集 室外给水排水管道工程及附属设施(二)(2012年合订本)
S4(二):给水排水标准图集 室内给水排水管道及附件安装（二）(2012年合订本)
S5(一):给水排水标准图集 室外给水排水管道工程及附属设施(一)(2011年合订本)
S4(三):给水排水标准图集 室内给水排水管道及附件安装(三)(2011年合订本)
S3(2010年合订本):给水排水标准图集 排水设备及卫生器具安装(2010年合订本)
08SS523:建筑小区塑料排水检查井
S4(一):给水排水标准图集 室内给水排水管道及附件安装(一)(2004年合订本)
S531-1～5:湿陷性黄土地区室外给水排水管道工程构筑物（2004合订本）
04S520:埋地塑料排水管道施工
03
材质选择：
排水管材选择应符合下列要求:
1 小区室外排水管道，应优先采用埋地排水塑料管;
2 建筑内部排水管道应采用建筑排水塑料管及管件或柔性接口机制排水铸铁管及相应管件
3当连续排水温度大于40C时，应采用金属排水管或耐热塑料排水管:
4 压力排水管道可采用耐压塑料管 金属管或钢塑复合管。
雨水排水管材选用应符合下列规定:
1 重力流排水系统多层建筑宜采用建筑排水塑料管，高层建筑宜采用耐腐蚀的金属管、承压塑料管:
2 满管压力流排水系统宜采用内壁较光滑的带内衬的承压排水铸铁管、承压塑料管和钢塑复合管等，其管材工作压力应大于建筑物净高度产生的静水压。用于满管压力流排水的塑料管，其管材抗环变形外压力应大于0.15MPa;
3 小区雨水排水系统可选用埋地塑料管、混凝土管或钢筋混凝土管、铸铁管等
注意：
选择高层排水管的材质时，需要考虑排水系统的要求、使用环境、预算等因素。不同的材质在性能、成本和适用范围上可能有所差异，因此建议根据具体情况进行选择。此外，还需要遵守当地建筑规范和标准，确保选择的排水管材质符合相关要求。当建筑高度大于、等于100m的高层建筑和不适宜采用排水塑料管的场合，可采用柔性抗震排水铸铁管
04

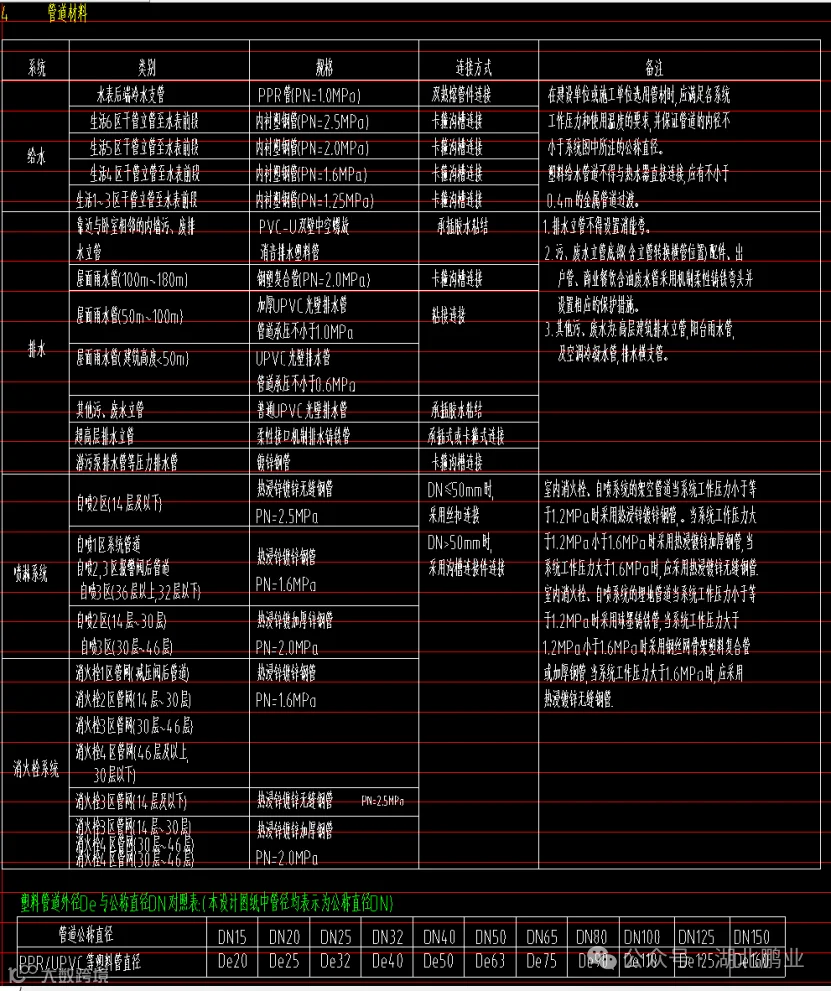

图纸设计说明中“材质说明”

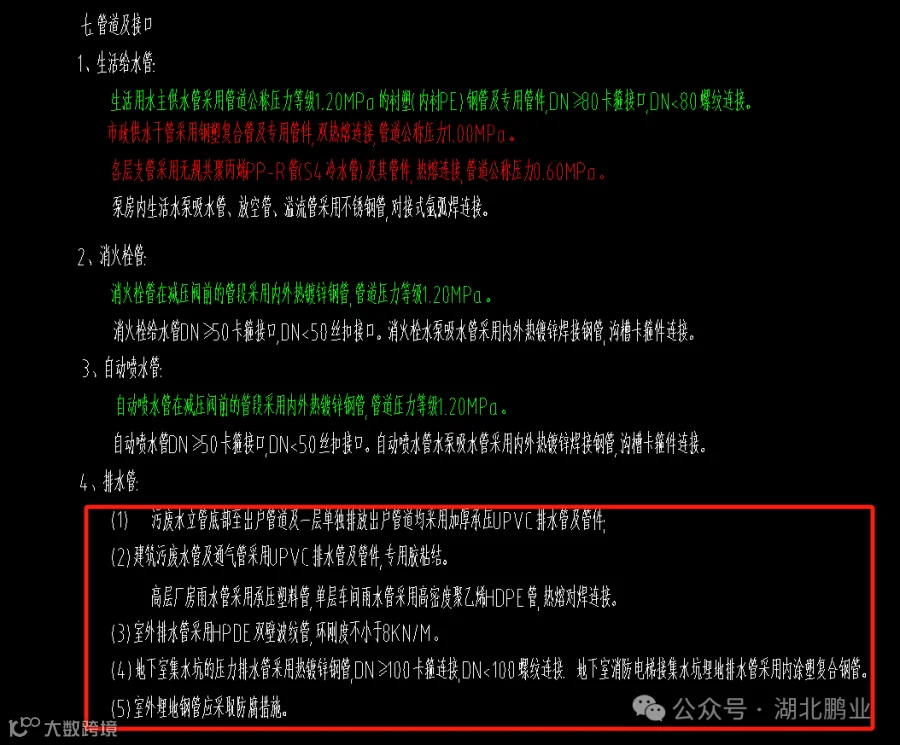

在设计说明中查找管道材质内容：
05
计算规则和注意事项
1、按设计图示管道中心线以长度计算；
2、室内外排水管道以出户第一个排水检查井为界；
3、各类管道安装工程量，均按设计管道中心线长度，不扣除阀门、管件、附件 (包括器具组成)及井类所占长度；
4、排水管道工程量自卫生器具出口处的地面或墙面的设计尺寸算起；与地漏连接的排水管道自地面 设计尺寸算起，不扣除地漏所占长度；
注意事项：
1、计算过程：水平+系统图（立管），需计算埋地深度、挖土方工程量。
2、计算过程中需注意：雨水管设计在给排水和建筑图图纸均有图例，避免重复计算。
3、在计算排水管时，不论材质是否一致，应将废污水、冷凝水和雨水按照用途分开计算。因为不同用途的排水管计算规则和定额可能存在差异，分开计算可以更好地保证计算准确性，同时也便于后续的维护和管理。
