1、加载点云数据到TerraSolid22
2、创建可编辑模型
3、以缎彩图方式显示模型
4、关闭1窗口点云数据显示

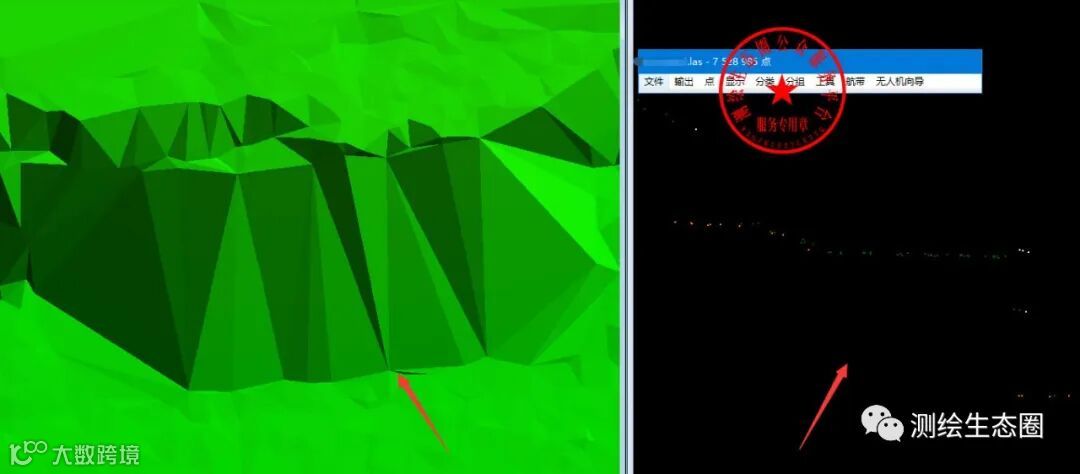

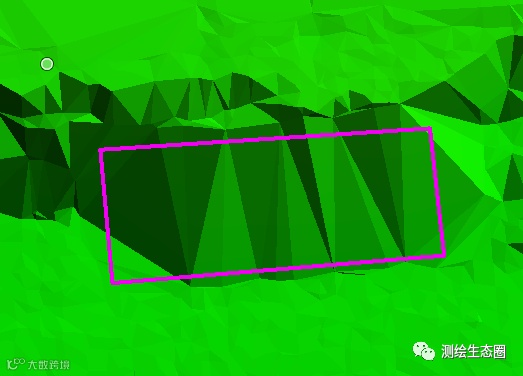

5、找到需要添加断裂线的位置（此处是一处房屋，由于房屋前后地面高差导致房屋地基不是平面，此处需要添加断裂线以使房屋地基为一个平整面）
6、根据影像数据和las点云数据确定断裂线位置并矢量采集断裂线
7、利用TerraSolid22中的设置线段高程工具给所采集的断裂线赋予高程值
8、利用TerraSolid22中的断裂线参与模型生成工具查看断裂线采集的质量是否符合精度要求

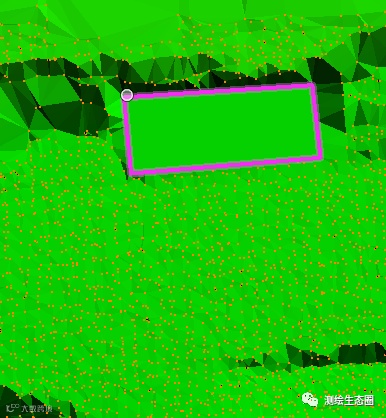

9、下图可以看出将采集到的断裂线应用于模型生产可以达到房屋地基置平的精度要求
10、下面介绍将采集到的断裂线数据导出txt格式并合并到las点云数据生产高精度DEM数据
11、下图可以看到我们采集到的断裂线是只有4个顶点，这是远远不够的
12、下面利用TerraSolid22中的加密断裂线顶点工具将断裂线加密至0.5米等间距顶点

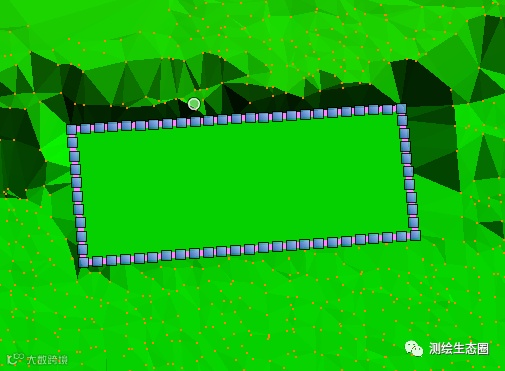

13、如下图是0.5米等间距加密顶点后的断裂线数据
14、利用利用TerraSolid22中的导出坐标工具将断裂线的顶点以坐标方式导出至断裂线txt数据

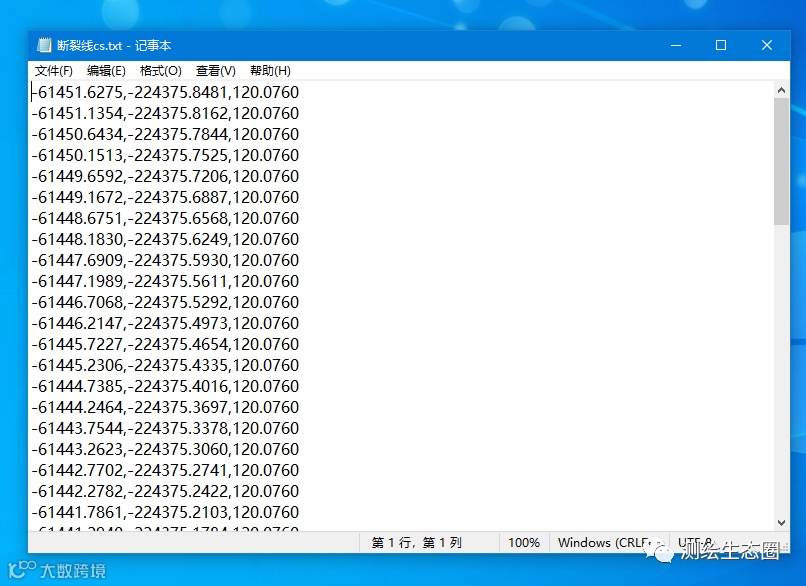

15、导出后的断裂线txt如下图显示为x,y,z格式点云
16、现在我们就可以将断裂线txt导入TerraSolid22中进行高精度DEM生产了。
下图导入界面要选择断裂线txt导入后所在的层码，这里我们建议导入至第8层，如下图
17、导入后可以在点云统计里看到我们已经将刚刚生产的68个点的断裂线txt导入进去了
18、下面利用分类好的las数据（2层为las数据地面点）和断裂线数据（已经存放至8层）生产高精度DEM，如图设置完毕点击ok后选择保存路径即可完美生产出含有断裂线数据的高精度DEM数据了
