XRR（X-Ray Reflectivity，X 射线反射率）是一种用于研究物质表面和界面微结构的精密仪器，基于 X 射线与物质表界面的相互作用原理，广泛应用于薄膜、涂层、多层膜等材料的结构表征。
仪器核心组成

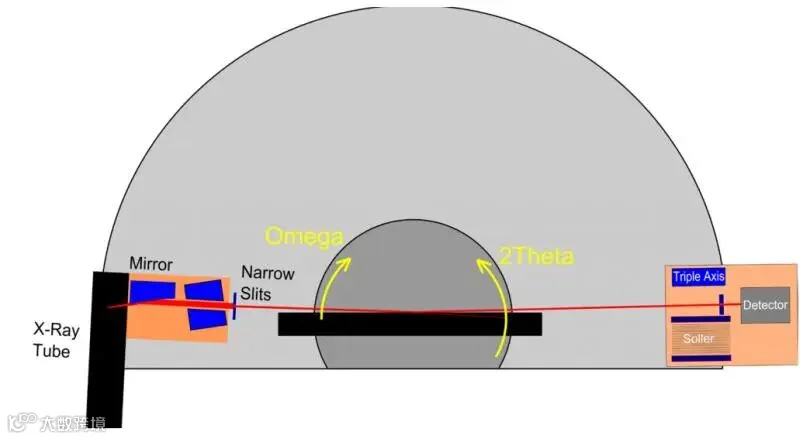

XRR 仪器通常由以下关键部分构成：
X 射线源：产生单色、高强度的 X 射线（如 Cu Kα 射线，波长约 0.154 nm）；

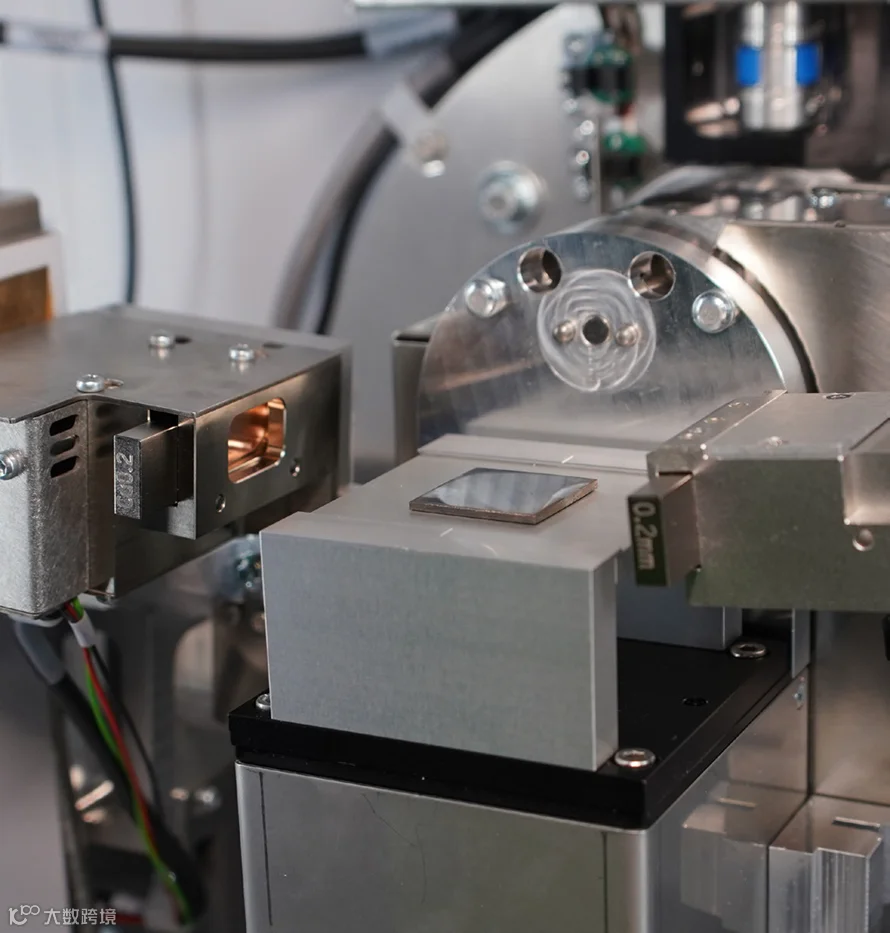

样品台：精确控制样品的角度（入射角和反射角），确保 X 射线以小角度（通常 0.1°~5°）入射；
探测器：测量反射 X 射线的强度，记录不同角度下的反射信号；
光学系统：包括单色器、狭缝等，用于过滤杂散射线、聚焦 X 射线，提高信号的信噪比。
测试原理
XRR 的原理基于X 射线的反射与干涉效应：
当 X 射线以小角度入射到样品表面时，一部分射线在表面发生反射，另一部分会穿透表面进入样品内部（如薄膜层），并在不同层的界面（如薄膜与基底的界面）再次反射；
表面反射的射线与界面反射的射线会因光程差产生干涉，形成周期性的反射强度变化（即 “干涉条纹” 或 “Kiessig 条纹”）；
通过分析反射强度随入射角（或散射矢量）的变化曲线（XRR 曲线），可提取表界面的关键参数：
临界角：X 射线从空气进入样品时，反射率骤降的角度，与样品的电子密度相关（密度越高，临界角越大）；
干涉条纹间距：反映薄膜的厚度（间距越小，厚度越薄）；
条纹衰减速度：与表面 / 界面粗糙度相关（粗糙度越大，条纹衰减越快）。
样品要求
为获得准确的 XRR 结果，样品需满足以下条件：
尺寸与形状：
样品表面需平整、均匀，无明显划痕、污染或凸起（否则会散射 X 射线，降低信号质量）；
常见样品形式：薄膜（沉积在基底上，如硅片、玻璃）、块状材料的抛光表面，尺寸通常需覆盖 X 射线光斑（直径约 0.1~10 mm）。
厚度范围：
适用于纳米至微米级厚度的薄膜（最佳范围通常为 1~1000 nm），过厚（>10 μm）的样品可能导致 X 射线完全被吸收，无法产生有效反射。
稳定性：
样品在 X 射线照射下需稳定，无挥发、分解或结构变化（避免影响质量和信号）。
呈现结果

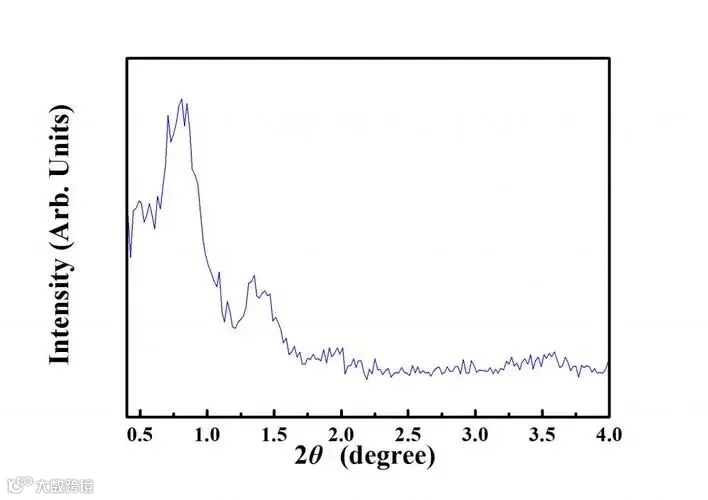

XRR 测试的核心结果是反射率曲线，通常以“反射率（R，相对于入射强度的比例）”为纵坐标，“散射矢量（q_z，单位 Å⁻¹）”或 “入射角（θ，单位 °）” 为横坐标。结合数据分析软件，可得到以下关键参数：
薄膜厚度：通过干涉条纹的周期计算，精度可达 0.1 nm；
电子密度（或密度）：由临界角推导，反映材料的致密性；
表面 / 界面粗糙度：通过条纹衰减速度或拟合曲线计算，精度可达 0.1 nm；
多层膜结构：若样品为多层膜，可区分各层的厚度、密度及界面扩散程度。
示例：对于硅片上的金属薄膜，XRR 结果可明确给出薄膜厚度（如 50 nm）、表面粗糙度（如 0.5 nm）及薄膜与硅基底的界面质量。
五、常见问题及解决方法
信号弱或无干涉条纹
可能原因：样品过厚（X 射线被完全吸收）、表面过于粗糙（散射严重）、薄膜密度过低（反射率低）；
解决：选择更薄的样品、优化表面抛光工艺、确保薄膜均匀沉积。
条纹模糊或周期不明显
可能原因：薄膜厚度不均匀、界面扩散严重（如多层膜互溶）；
解决：改进样品制备工艺（如控制沉积温度），减少界面混合。
基线漂移或噪音大
可能原因：样品台振动、X 射线源不稳定、样品表面有污染（如灰尘）；
解决：检查仪器稳定性，清洁样品表面，确保测试环境无振动干扰。
临界角无法准确测定
可能原因：样品与基底的电子密度差异过小（如相似材料）；
解决：结合其他表征手段（如 X 射线荧光）辅助分析。

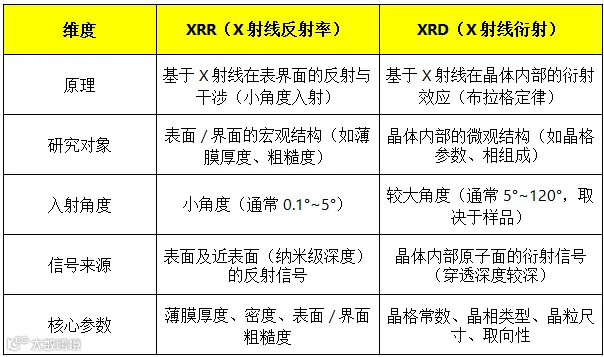

XRR与XRD的核心技术对比
具体差异解析
原理本质不同
XRR：利用 X 射线以小角度入射到样品表面时的反射现象，以及表面与内部界面反射波的干涉效应（类似光学中的薄膜干涉），通过反射强度随角度的变化曲线分析表界面结构。
XRD：基于 X 射线与晶体中周期性排列的原子相互作用时发生的衍射现象，满足布拉格定律（2d sinθ = nλ，d 为晶面间距，θ 为衍射角），通过衍射峰的位置、强度和形状分析晶体内部结构。
研究深度与范围不同
XRR：主要研究样品最表层及界面（深度通常在纳米级，最多几百纳米），关注薄膜厚度、密度、表面 / 界面粗糙度、多层膜的层间结构等。
XRD：可探测晶体内部整体结构（穿透深度可达微米级甚至更厚），用于分析晶相组成、晶格参数、晶粒大小、结晶度、晶体取向等。
应用场景不同
XRR：典型应用于薄膜材料（如半导体薄膜、光学涂层、金属镀层）的表征，例如测量芯片中氧化层的厚度、太阳能电池薄膜的密度等。
XRD：广泛用于晶体材料的分析，如矿石的物相鉴定、金属材料的相变研究、高分子材料的结晶度计算等。
总结
XRR 和 XRD 是两种互补的 X 射线表征技术：
XRR 聚焦于表界面的宏观结构（厚度、粗糙度等），是 “表面 / 界面探针”；
XRD 则揭示晶体内部的微观周期性结构，是 “晶体结构探针”。
