数字高程模型（DEM）作为地表三维形态的数字化基石，其价值远不止于高程数据本身。通过系统性地提取与分析衍生地形因子，我们能够将原始高程数据转化为支撑多行业决策的深度信息资产。
数字高程模型（DEM）作为地表三维形态的数字化基石，其价值远不止于高程数据本身。通过系统性地提取与分析衍生地形因子，我们能够将原始高程数据转化为支撑多行业决策的深度信息资产。
本文将系统拆解坡度、坡向、山体阴影、曲率、粗糙度、起伏度及地形位置指数（TPI） 七大核心地形分析工具，为您呈现一套完整的技术原理与应用方法。

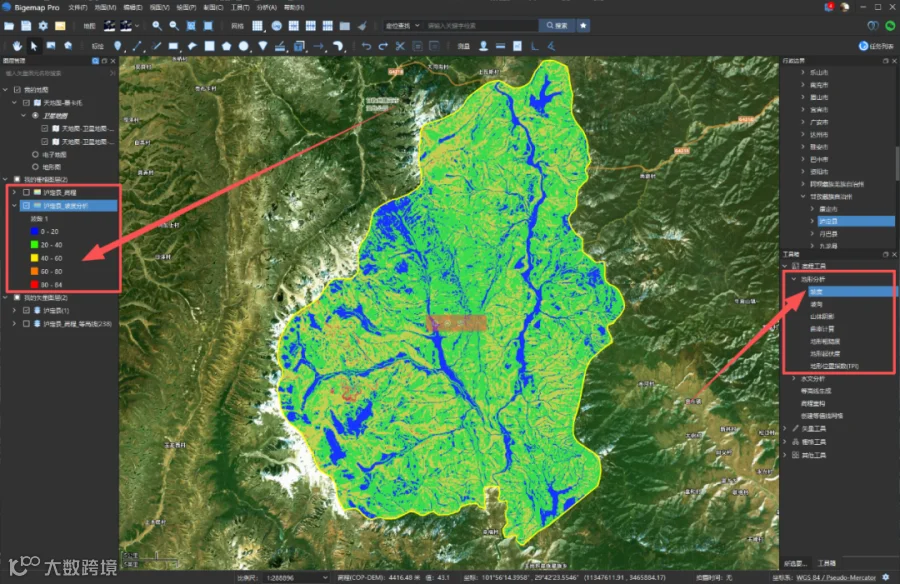

一、坡度分析
坡度是描述地表某点倾斜程度和陡缓的核心指标，通过计算地表单元的法向量与Z轴的夹角得出。
计算公式：坡度 = arctan(√[(∂z/∂x)² + (∂z/∂y)²]) × (180/π)
关键参数：高程缩放系数 (Z Factor)，用于协调垂直单位与水平单位的比例关系
|
|
|
|
|
| 投影坐标系 |
|
|
|
| 地理坐标系 |
|
|
|
结果解读：输出栅格中，每个像元值代表该点坡度（单位：度或百分比）。值越低越平坦，值越高越陡峭。
行业应用场景：
-
• 工程建设：边坡稳定性评估、施工难度分析 -
• 农业规划：耕地适宜性评价、灌溉系统设计 -
• 水文模拟：地表径流路径与速度计算 -
• 灾害预警：滑坡、崩塌易发性区划 -
二、坡向分析
坡向定义为坡面法线在水平面上的投影方向，反映地形单元所面对的方位。
计算原理：坡向 = arctan(∂z/∂y / ∂z/∂x)
标准方位体系：
-
• 正北：0°（或360°） -
• 正东：90° -
• 正南：180° -
• 正西：270° -
核心应用价值：
-
• 生态与农业：分析日照时长与植被分布关系 -
• 建筑与规划：评估建筑采光、通风条件 -
• 冰雪研究：冰川积累与消融区识别 -
• 遥感解译：辅助影像光照纠正 -
-
-
完整视频教程👇： -
三、山体阴影
山体阴影通过模拟假想光源照射，基于坡度与坡向计算亮度，生成具有立体感的晕渲图，非真实阴影，而是一种视觉效果增强技术。
核心光源参数：
|
|
|
|
|
| 方位角 (Azimuth) |
|
|
|
| 高度角 (Altitude) |
|
|
|
渲染控制参数：
-
• 高程缩放系数 (Z Factor)：同前，用于单位校正，增大可强化地形起伏视觉效果。 -
• 比例因子：整体调整输出栅格值的缩放倍数。 -
核心优势：
-
• 制作高质量、具有强烈立体感的地形底图 -
• 直观展示区域宏观地形格局与特征 -
• 显著增强地质构造、地貌单元的目视解译效果 -

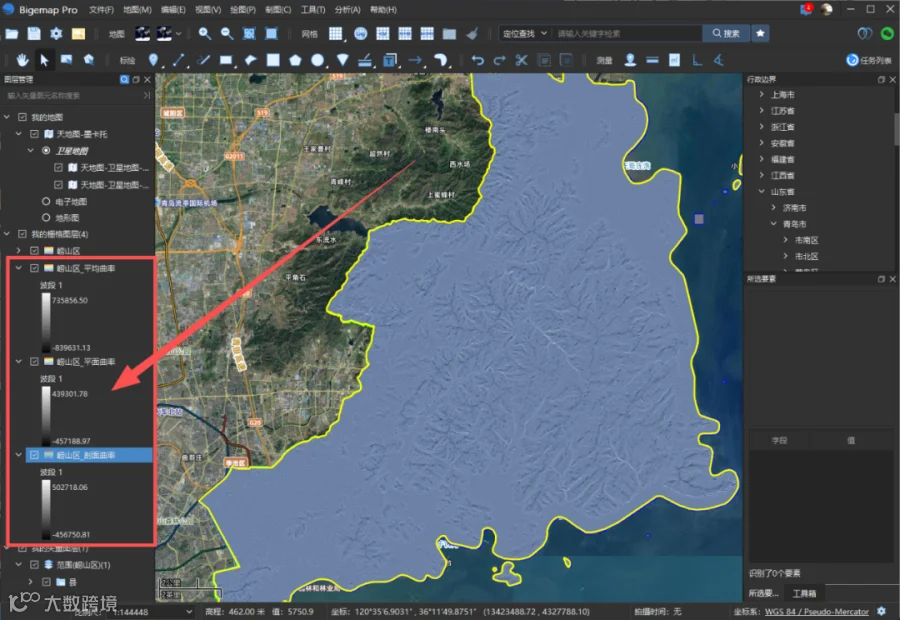

四、曲率分析
曲率是描述地表曲面在某一点弯曲程度的二阶导数，揭示了坡度变化率。
三种曲率类型对比：
|
|
|
|
|
| 剖面曲率 |
|
|
|
| 平面曲率 |
|
|
|
| 平均曲率 |
|
|
|
典型值域参考：
-
• 平缓地貌：通常在 -0.5 到 0.5 之间 -
• 陡峭山地：可能介于 -4 到 4 之间 -
解读标准：
-
• 正值：地表凸起（如山脊） -
• 负值：地表凹陷（如谷底） -
• 零值：平坦表面或均一坡面
五、地形粗糙度
粗糙度宏观反映地表垂直方向的起伏变化与侵蚀程度。
常用算法：
-
1. 极差法： 粗糙度 = 窗口内最大高程 - 最小高程 -
2. 面积比法： 粗糙度 = 地表曲面面积 / 投影平面面积
结果特征：输出值 ≥ 0。值越大，地形越崎岖、复杂；值越接近0，地形越平坦。
跨行业应用：
-
• 水土保持：量化地表可蚀性关键指标 -
• 军事与交通：评估野外通行难度与通行时间 -
• 生态研究：分析生物多样性与地形异质性关联 -
• 新能源：风电场微观选址的湍流评估 -
六、地形起伏
地形起伏度（Relief Amplitude）是特定分析窗口内最高点与最低点的高程差，是划分宏观地貌类型的关键指标。
关键设置：
-
• 分析窗口大小：决定分析尺度。常用3×3、8×8、15×15等，或根据研究区域特征手动输入。 -
• Z因子：确保计算正确的单位比例。 -
核心应用：
-
• 地貌自动分类：定量划分平原、丘陵、山地 -
• 城乡规划：建设用地适宜性、开发成本评价 -
• 景观评估：视觉敏感区、观景点识别 -
七、地形位置指数（TPI）
TPI通过计算中心点高程与邻域平均高程的差值，识别点位的相对高低位置。
计算公式：TPI = 中心点高程 - 邻域平均高程
地形分类标准：
-
• TPI > 0：点位高于周围平均水平，如山脊、山顶 -
• TPI < 0：点位低于周围平均水平，如山谷、沟壑 -
• TPI ≈ 0：点位与周围地形高度接近，如均一坡面、平地
分析窗口：需根据目标地形的尺度选择（如3×3识别微地形，15×15识别宏观地貌）。
应用亮点：
-
• 实现山脊线、山谷线自动提取 -
• 用于古地貌与沉积环境分析 -
• 滑坡、崩塌等灾害体的地形识别 -
结语

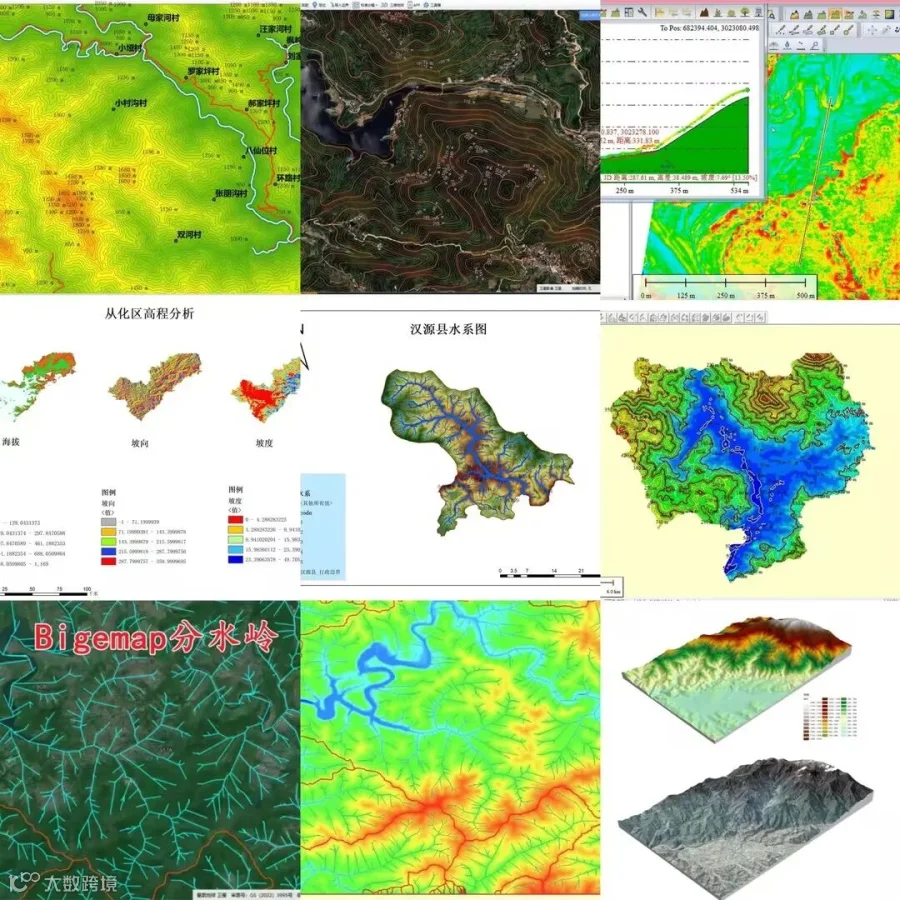

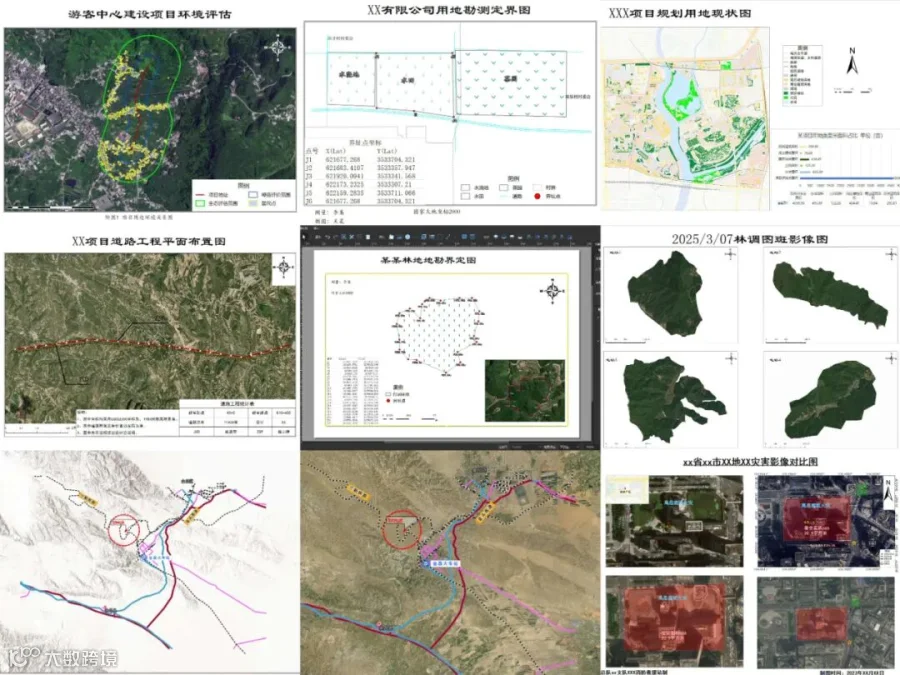

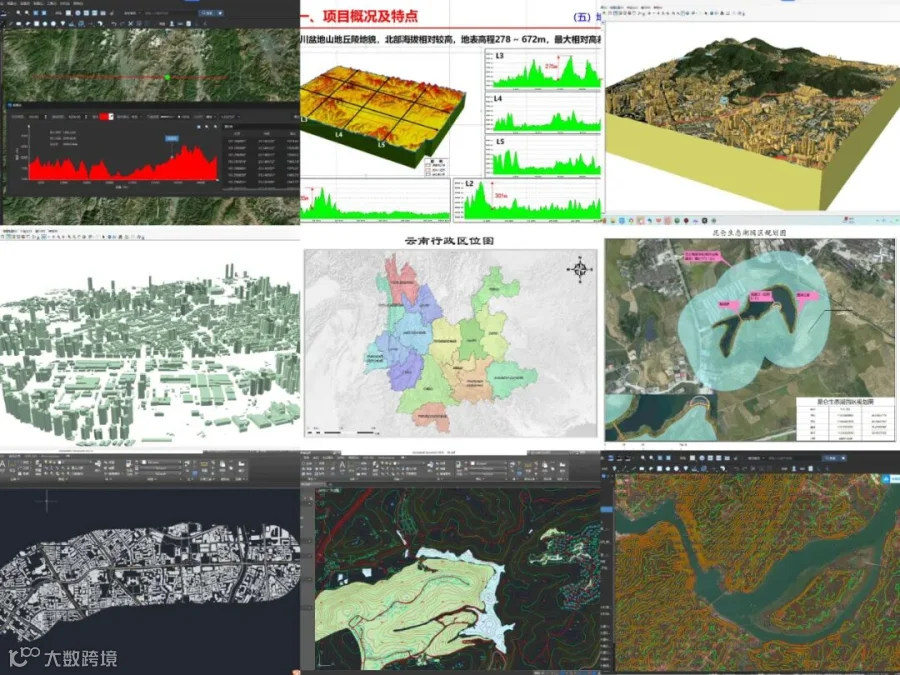

从航拍建模生成高精度DEM，到规划设计中的土方计算与选址，再到国土空间的“双评价”、林业水利的汇水分析、交通运输的纵坡设计、矿产资源的储量估算、地质灾害的风险评估——科学的地形分析是贯穿多领域的通用技术语言。
掌握这套从数据到信息、从信息到知识、从知识到决策的分析链条，充分挖掘地形数据蕴含的空间信息价值。
