2023年“鲁班杯“全国高校BIM毕业设计作品大赛F模块优秀作品展播——山东理工大学天马行空队

自2014年首届毕业设计大赛举办以来，这项赛事已走过了10个春秋。在这段宝贵的历程中，它见证了无数建筑新星的崛起，也记录了一代代学子的创意与激情。从最初的摸索与尝试，到如今的成熟与辉煌。时光荏苒，岁月如梭。我们荣幸地迎来了本届毕业设计大赛。与往届大赛相比，本届大赛的主题“数字孪生”更具深度与广度，为参赛者提供了更加广阔的创作空间。

本次大赛作品展播让我们一同走进山东理工大学天马行空队作品的世界，感受那份对知识的探索，对技术的执着，对未来的憧憬。让我们共同见证这些毕业设计大赛的佳作如何闪耀创新之光，传承经典之韵，再现辉煌。

参赛模块：F模块（智慧管理与工程物联网应用）

作品名称：衡阳路政策性住房024地块1号楼

指导老师：王士金、李坤

团队队长：牛傲晨

团队队员：杨嘉怡、岳豪、纪良驹、穆兴佳

山东理工大学创建于1956年，学校是首批“山东省高等教育名校建设工程”重点建设专业单位之一，是山东省重点建设的理工科大学。首批国家级“卓越工程师教育培养计划”试点单位、山东省首批高校科研体制改革试点单位。山东理工大学建筑工程与空间信息学院现设有一个国家地壳网络观测站，一个山东省工程技术研究中心——山东省基础地理空间信息工程技术研究中心；一个山东省骨干学科实验中心——空间信息工程实验中心；四个校级研究机构：地理信息工程研究所、卫星定位与导航研究所、岩土工程研究所、城市规划与设计研究所；一个校级重点学科——大地测量学与测量工程。学院拥有良好的教学和科研条件，设有测绘工程、土木工程专业、城市规划实验室，设备齐全，总价值2000余万元。

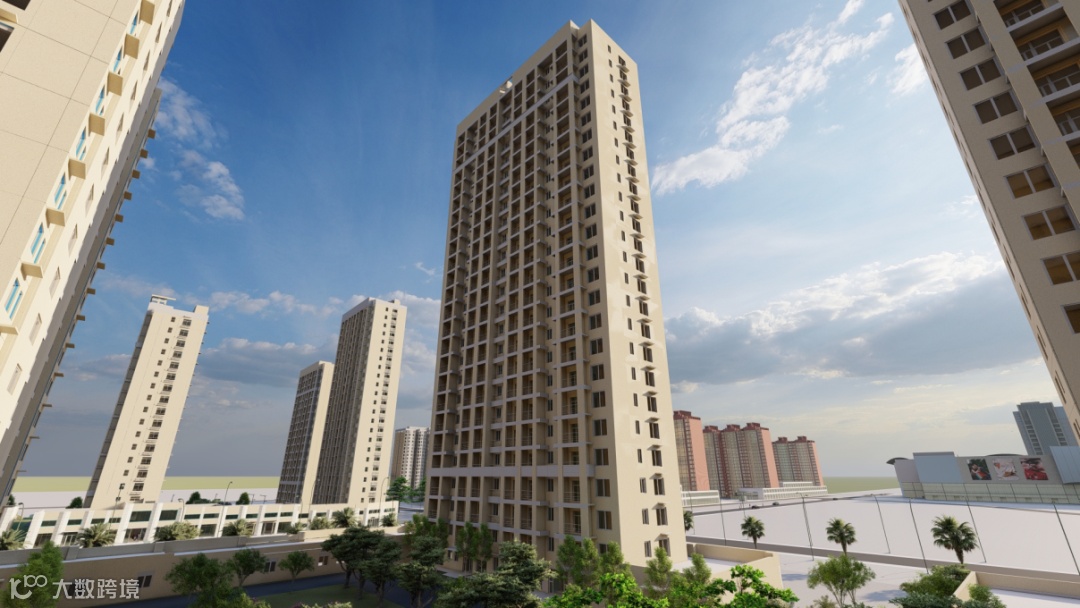

本项目为衡阳路政策性住房024地块1号楼，工程位于青岛市李沧区衡阳路以南，浏阳路以西，烟坡山以北，安顺路以东，建筑总面积11147.03由地上25层、地下两层组成，加配套商业房。结构类型为框架与剪力墙结构，结构类别为三类，设计使用年限50年，抗震设防烈度7度。

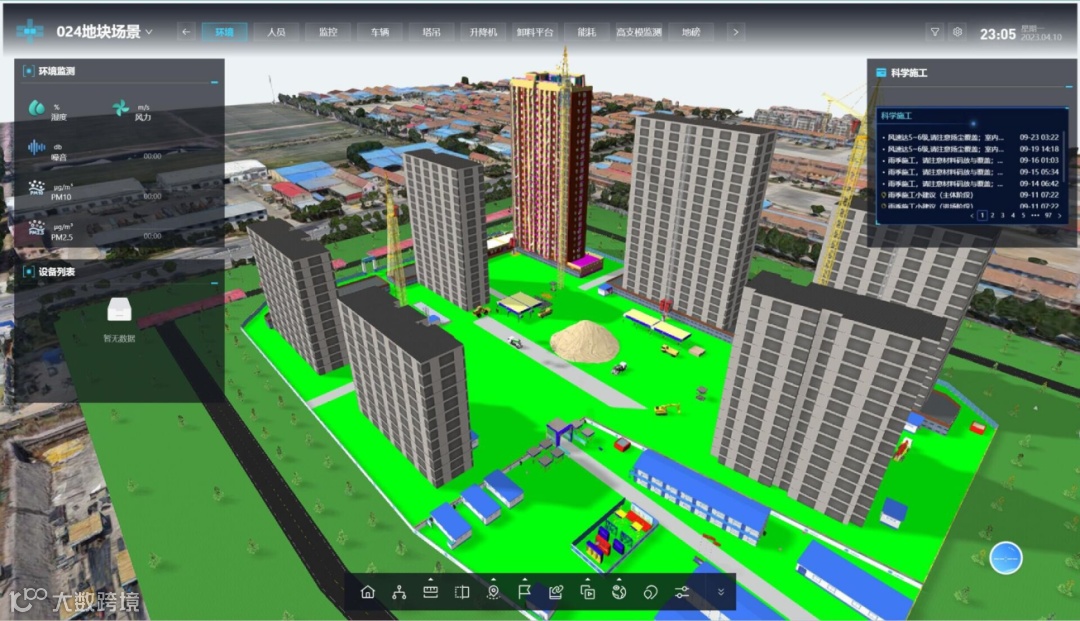

应用点一：环境监测。采用物联网技术，将无线传感器终端布置在施工现场，实时监控环境数据并上传至服务器，业务人员指挥平台实时查看环境数据。并发出预警提示，联动现场雾炮采取措施。监测并统计天气信息，给出合理预测，便于管理人员对施工作业的安排。

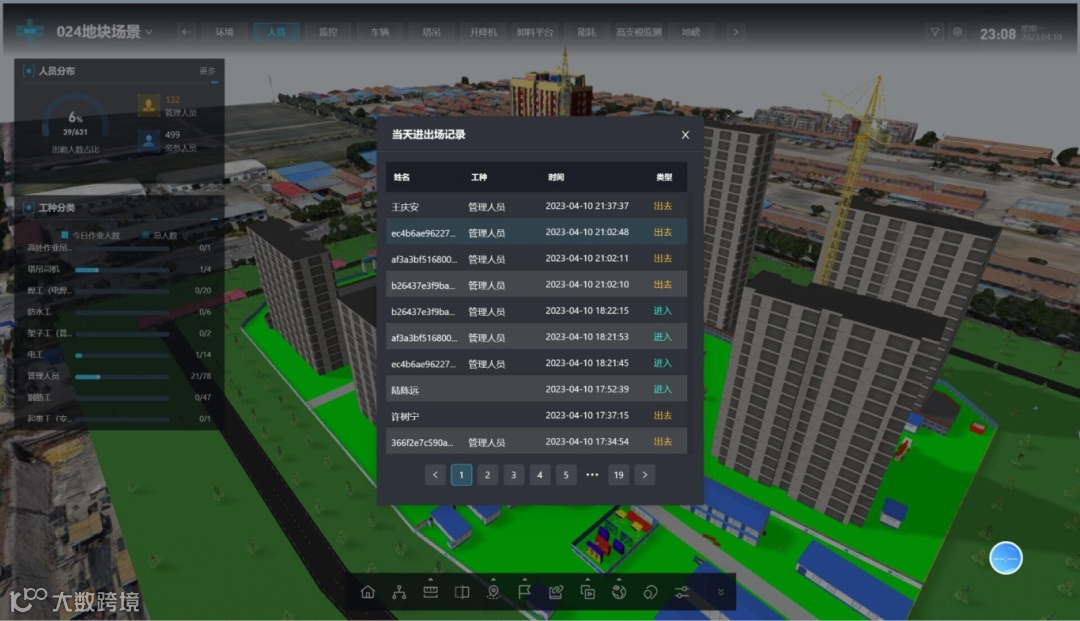

应用点二：劳务实名。通过闸机人脸识别对施工人员管理、考勤，动态记录施工人员的工种及进出场时间，保证施工秩序；登记外来人员，保证场区秩序；数据实时更新，上传云端，多维度分析数据，实时了解施工人员。闸机等监测数据实时上传至指挥平台，平台处理反馈数据，形成集中数据统计分析，如工种、每天进出场时间等，解决了施工现场人员流动性大、管控难，工人上工动态跟踪滞后，施工项目管理难度大，管理落后等问题。

应用点三：塔吊监测。在塔吊骨架安装风速、倾角、力矩、回转等传感器，实时监测力矩、变幅、高度、回转等多项限位参数，实时监测塔吊参数状态，在异常之前及时发出预警；数字模拟塔吊工作直径，实时提供预警，避免多塔碰撞。指挥平台集成数据分析，形成统计图（吊装循环次数，群吊效率分析等）为监管人员提供直接的数据依据，解决了传统施工现场压机事故频发、多塔机作业碰撞隐患严重、违规操作监管难，超高变幅无限位等问题。

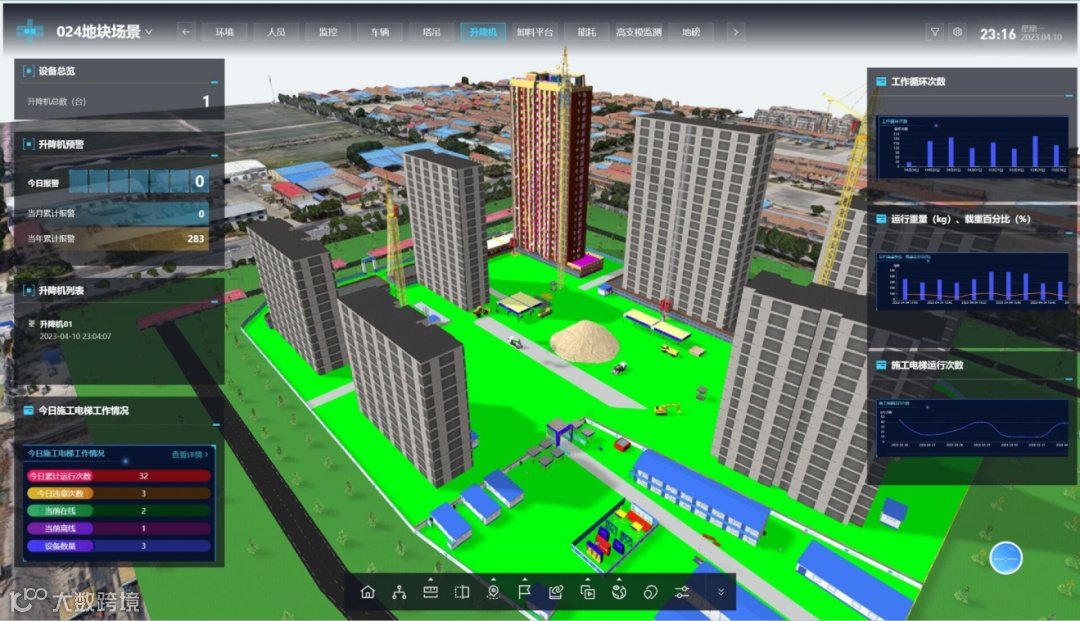

应用点四：升降机监测。在关键部位安装传感器，实时监测施工升降机运行高度、速度、载重、前后门开关状态，监测状态异常，及时发出预警；远程监控，实时监测工作状态，实现工作，机械可视化。指挥平台实时接收分析数据，形成工作循环次数、每日工作情况、运行重量等统计图，减少了升降机施工过程中操作人员无证施工、超载使用、安全装置失效等事故。实时反馈运行状态，更利于管理，提高工作效率。

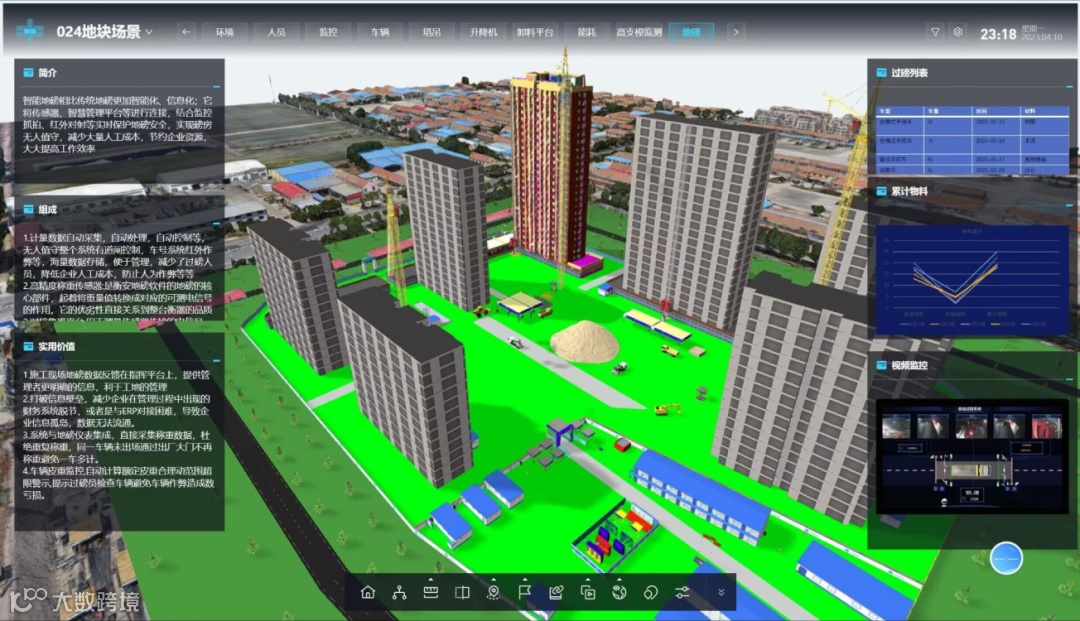

应用点五：智能地磅。安装红外对射系统，有效防止车辆不完全上磅就开始过磅的行为，减少不必要的损失。全程监控车辆，有效防止司机下车更换车牌、停车下人、停车放水等违规行为。车辆皮重监控，平台自动记录车辆载重；自动识别并记录物料累计进出场数量。打破信息壁垒，实现地磅与指挥平台的数据对接，结合监控抓拍、红外对射等实时保护地磅安全，有效解决了管理制度落后，监管机制落后，人工费用大，过磅效率低下等问题。

通过本次比赛，我们既详细的了解了智慧工地和物联网设备的相关知识，也体会到科技的发展带给传统建筑行业的升级。借助物联网设备接入指挥平台，实现对施工机械以及施工人员的智能监管，降低了发生安全事故的风险，也降低了企业的管理成本。

我们期待着在本届大赛中看到更多充满创意和前瞻性的作品，展现学子们在数字孪生领域的探索和创新。同时，我们也希望通过这次大赛，推动建筑行业对数字孪生技术的关注和研究，为未来的设计发展注入新的活力。
