在国产激光器技术不断进步背景下，激光切割设备成本大幅降低，从而带动激光切割设备不断向下游工业加工领域渗透。激光切割控制系统作为激光切割设备的“大脑”，在产业链上下游中，盈利能力和增长前景都较好，是典型的“长坡厚雪”赛道。

激光切割控制系统产业链各环节如下：

图：激光切割控制系统产业链

来源：并购优塾

上游——包括各类电子元器件生产商，如PCB面板、IC芯片、晶体管、电阻电容等。PCB面板环节代表企业有鹏鼎控股、沪电股份、深南电路等；IC芯片环节代表企业有高通、Media Tek、三星等；晶体管环节代表企业有福晶科技、光库科技等。

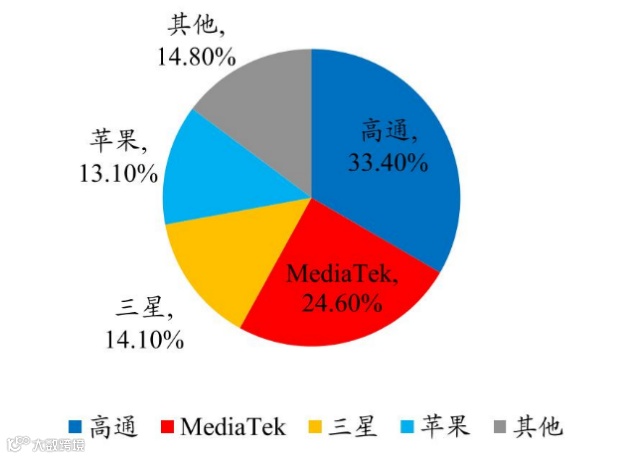

图：ARM芯片竞争格局

来源：开源证券研究所

中游——包括激光器、控制系统以及切割头等配套硬件。激光器代表企业有IPG、锐科激光、创鑫激光、杰普特等；控制系统代表企业有德国倍福、西门子、柏楚电子、维宏股份等；切割头代表企业有德国Precitec、德国LT、柏楚电子、万顺兴等。

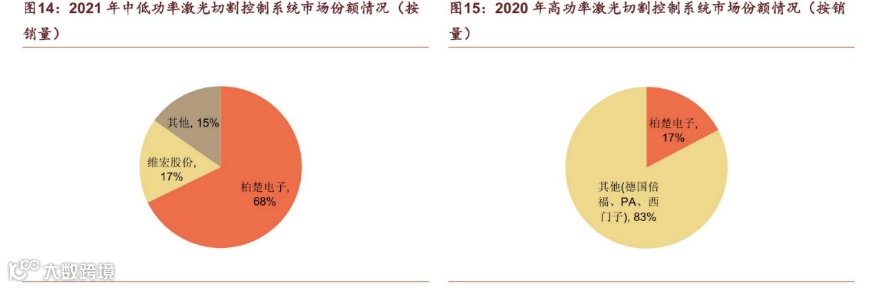

图：激光切割控制系统市场份额情况

来源：申港证券研究所

下游——激光加工设备集成商。代表企业有大族激光、宏石激光、邦德激光、奔腾激光、华工科技、联赢激光、海目星、光韵达等。

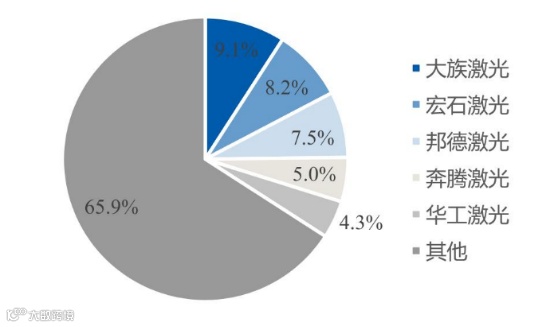

图：2021年中国激光切割成套设备市场份额

来源：2022中国激光产业发展报告

从产业链上的参与者近期的增长情况来看：

柏楚电子（上海市）——2022年，实现营业收入8.98亿元，同比-1.64%；实现归母净利润4.80亿元，同比-12.85%。

维宏股份（上海市）——2022年，实现营业收入3.88亿元，同比-6.28%；实现归母净利润0.51亿元，同比-14.39%。

从机构对产业链景气度的预期情况来看：

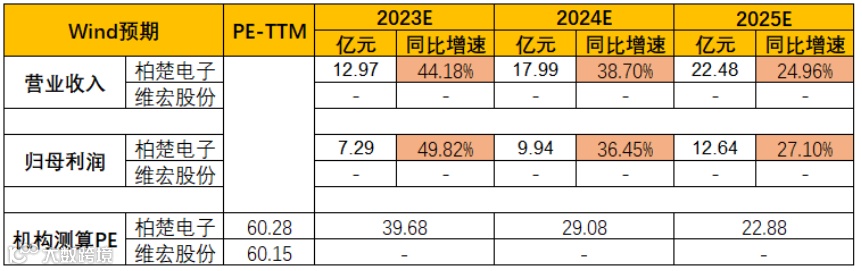

图：Wind机构一致预期增长和景气度情况

来源：并购优塾

本报告，将更新到产业链地图

2023年4月22日-23日，我们在上海举办《企业跨国投资架构规划、家族财富规划与传承》专题研讨会，学员通过系统的学习后即可运用到自身企业发展实践中。本专题研讨会兼具国际化和前瞻性视野、大量案例和实操方案、兼顾法律和财税风险指引，提供了企业国际化发展和家庭资产规划的实操手册。

点击上方图片，提交报名信息

【产业链地图，版权、内容与免责声明】1）版权：版权所有，违者必究，未经许可不得翻版、摘编、拷贝、复制、传播。2）尊重原创：如有引用未标注来源，请联系我们，我们会删除、更正相关内容。3）内容：我们只做产业链研究，以服务于实体经济建设和科技发展为宗旨，本文基于各产业链内公众公司属性，据其法定义务内向公众公开披露之财报、审计、公告等信息整理，不采纳非公开信息，不和任何利益关联方接触，不为未来变化背书，不支持任何形式决策依据，不提供任何形式投资建议。我们力求信息准确，但不保证其完整性、准确性、及时性，亦不为任何个人决策和市场变化负责。内容仅服务于产业链研究需求、学术讨论需求，不提供证券期货市场之信息，不服务于虚拟经济相关人士、证券期货市场相关人士，以及无信息甄别力之人士。如为以上相关人士，请务必取消对本号的关注，也请勿阅读本页任何内容。4）格式：我们仅在微信呈现部分内容，标题内容格式均自主决定，如有异议，请取消对本号的关注。5）主题：鉴于工作量巨大，仅覆盖部分产业链，不保证您需要的行业都覆盖，也不接受任何形式私人咨询问答，请谅解。6）平台：内容以微信平台为唯一出口，不为任何其他平台负责，对仿冒、侵权平台，我们保留法律追诉权力。7）完整性：以上声明和本页内容以及本平台所有内容（包括但不限于文字、图片、图表、产业链地图）构成不可分割的部分，在未详细阅读并认可本声明所有条款的前提下，请勿对本页面及本平台所有内容做任何形式的浏览、点击、转发、评论。

数据由以下机构提供支持，特此鸣谢：

国内：Wind数据、东方财富Choice数据、

智慧芽专利数据库、data.im数据库、理杏仁、企查查

海外：Capital IQ、Bloomberg、路透

如有购买以上机构数据终端的需求，可和我们联系

（一）

激光切割的基本原理，简单来说，就是用激光束将材料局部加热至超过熔点，然后用高压气体或蒸汽，将熔融的金属吹离，从而形成一个非常窄的切口，并随着激光束与材料相对移动，依次切割形成孔洞。

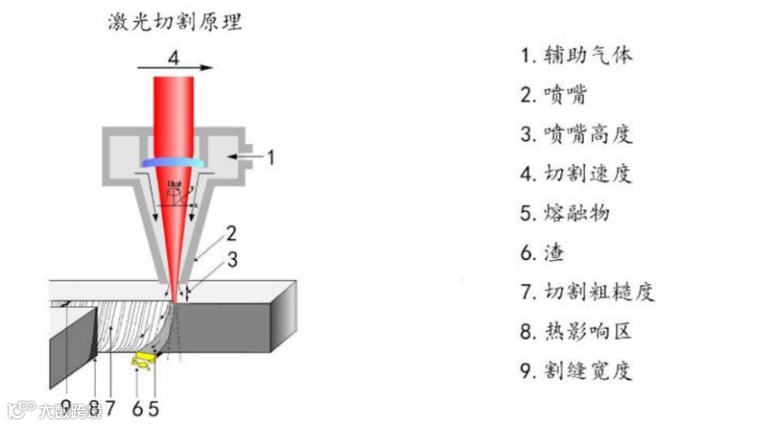

图：激光切割原理示意图

来源：国元证券研究所

相比传统切割工艺，如气燃体切割、等离子切割、水刀、等离子火焰等，激光切割工艺不接触物体，切头不会产生磨损，并且切割速度快，应用场景灵活，可以提升加工效率，降低加工成本，提高工件质量。

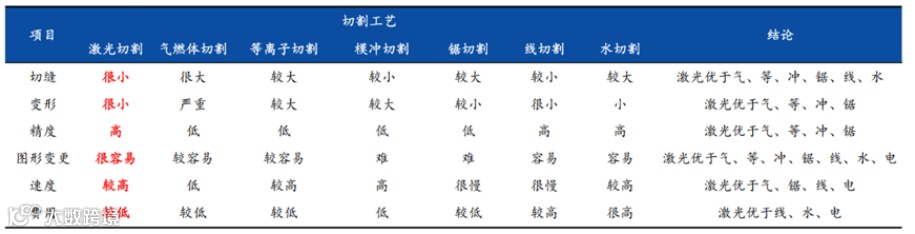

图：激光切割与传统切割工艺对比

来源：《激光切割工艺在加工中的应用》

激光切割设备的发展趋势是追求更高的功率，从而提高加工速度和加工能力。过去几年，工业应用的激光器功率从开始的200W提升到1.2KW，目前主流功率需求已提升至 6kW 以上。

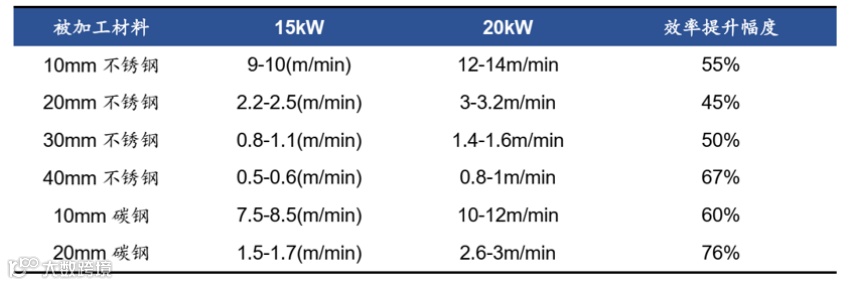

图：高功率激光切割设备显著提升性能效率

来源：国元证券研究所

激光切割控制系统，是激光切割的“大脑”，价值量占激光切割设备大约5%，它的作用是将用户设计的图形图像进行一系列处理，同时由一定算法规划出合理的切割路径，控制切割设备依路径，按加工工艺精确、高效地完成切割工作。

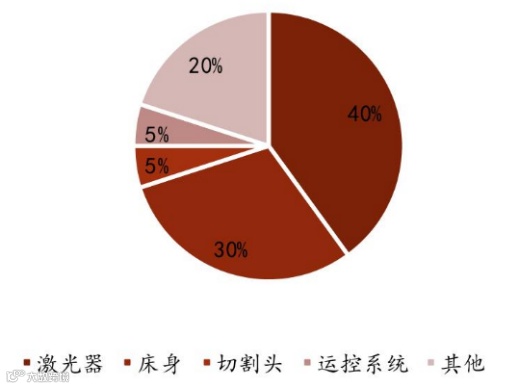

图：激光切割设备成本结构

来源：西南证券

激光切割控制系统一般由控制器、功率放大器与变换装置、电动机、负载，及相关的传感器等部件组成。控制器下达指令，驱动器将其转化为电信号，驱动电机旋转，带动工作机械运行，传感器将电机的实时信息反馈给控制器并进行实时调整，从而保证整个系统的稳定运转。

图：激光切割控制系统流程

来源：柏楚电子招股说明书

激光切割控制系统的关键技术，包括计算机辅助设计技术（ CAD）、计算机辅助制造技术（CAM）、数字控制（NC）、传感器技术、电路板等硬件设计技术。

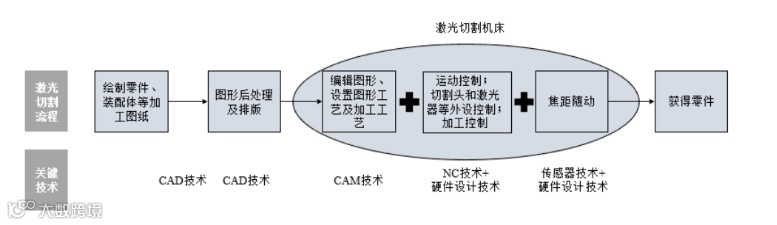

图：激光切割控制系统流程及所需技术

来源：柏楚电子招股说明书

（二）

首先，我们从收入体量和业务结构入手，对各家公司有一个大致了解。

从2022年总收入体量来看，柏楚电子（8.98亿元）>维宏股份（3.88亿元）。

在激光切割控制系统相关收入方面，2022年柏楚电子收入5.75亿元；维宏股份根据其在调研活动中披露的数据，2021年前三季度激光营收占其总营收的比例约17%，若按17%预测，2022年激光领域营收约0.66亿元。

柏楚电子——目前收入构成中，板卡系统、随动系统、总线系统、其他，分别占比24.87%、24.34%、16.00%、34.79%。

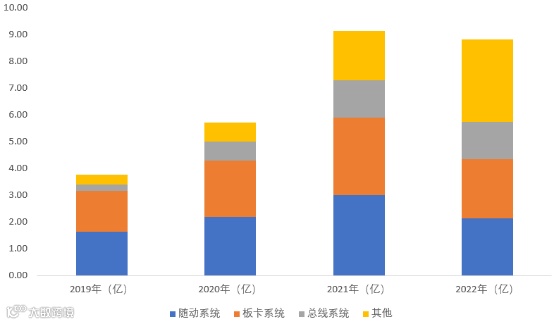

图：收入构成（单位：亿元）

来源：并购优塾

随动控制系统、板卡控制系统和总线控制系统，均为公司的核心业务激光切割运控系统的主营产品。

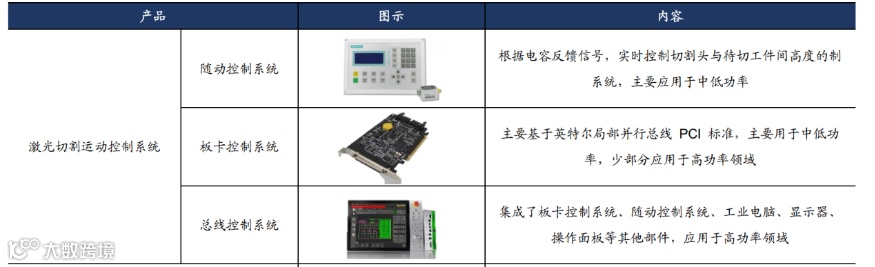

图：公司激光切割运动控制系统产品

来源：国海证券研究所

维宏股份——目前收入构成中，一体机、控制器、驱动器、配件及其他、其他，分别占比47.76%、35.14%、12.51%、4.41%、0.18%。其中，一体机集成了运动控制卡、 CPU 主板、显示器（液晶屏）、专业操作面板等；控制器是数控软件的底层控制算法的载体以及硬件接口。

在激光切割控制系统领域，公司产品包括：控制系统、CAD/CAM 套料软件、配套智能标识控制硬件、伺服系统和工业物联网等，具体营收规模未在公告中披露（公司产品除了应用于激光切割机，还可应用于雕刻机、雕铣机、水射流切割机、等离子切割机、火焰切割机各类车床，未披露各细分领域营收情况）。

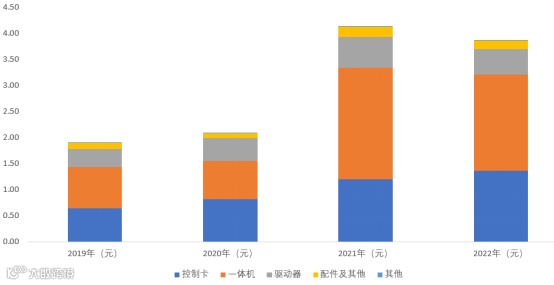

图：收入构成（单位：亿元）

来源：并购优塾

（三）

接下来，我们把近12个季度公告的净利润增速，以及近期的单季度利润增长情况，做拆解：

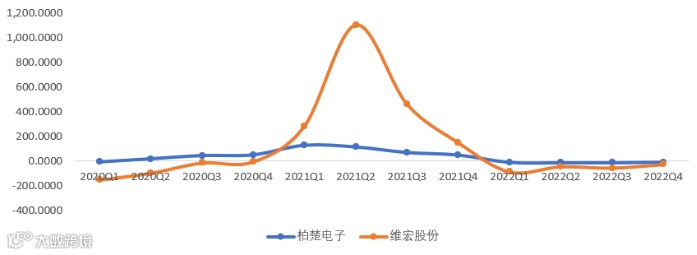

图：净利润增速（%）

来源：并购优塾

对增长态势有所感知后，我们接着再将各家公司的收入和利润情况拆开，看新一季度数据。

柏楚电子——2022年，实现营业收入8.98亿元，同比-1.64%；实现归母净利润4.80亿元，同比-12.85%。

2022Q4, 归母净利润同比扭转下滑趋势，增长较多，主要是2022 年下半年下游需求持续回暖，高功率控制系统以及智能切割头增长较快。

2023年1-2月，软件订单同比增长20%-30%，主要是中低功率受益于家具、建材、广告等行业回软，高功率受益于钢构、重工等需求的释放。

图：单季度净利润及同环比增速

来源：并购优塾

维宏股份——2022年，实现营业收入3.88亿元，同比-6.28%；实现归母净利润0.51亿元，同比-14.39%。

2022Q4, 归母净利润同比增长815.68%，主要是上一年同期基数较低，同时当期公允价值变动损益从2022Q3的-650.9万变为205.6万。

图：单季度净利润及同环比增速

来源：并购优塾

（四）

再来看一下各家现金流质量。

一、净利润现金含量

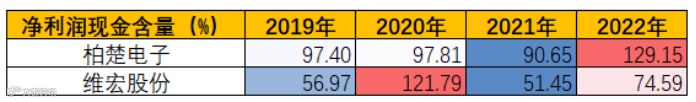

图：现金质量

来源：并购优塾

维宏股份净利润现金含量波动较大，主要是净利润受到公允价值变动影响波动较大，公允价值不影响现金流，从而引起净利润现金含量波动较大。

二、经营活动现金流VS资本性支出

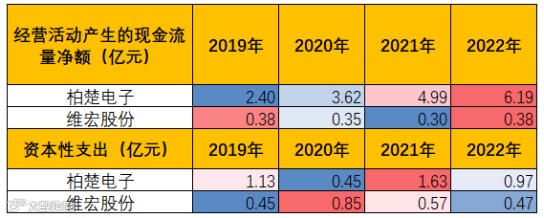

图：经营活动现金流、资本性支出

来源：并购优塾

两家公司经营活动现金流均能基本满足资本性支出。

（五）

我们再来看利润率、资本回报率，以及产业链价值分配情况：

一、毛利率

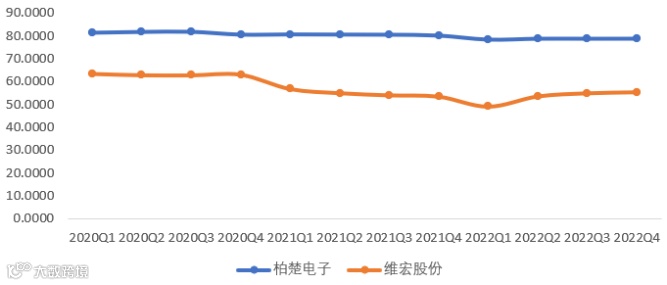

图：综合毛利率（%）

来源：并购优塾

从毛利率来看，柏楚电子>维宏股份。主要由于业务结构不同所致，柏楚电子主营激光切割控制系统，涵盖中低高功率，毛利率较高，而维宏股份主营雕刻雕铣切割控制系统，激光切割控制系统占比较低，且目前只涵盖中低功率，毛利率较低。

柏楚电子2022年毛利率略有下滑，主要是公司产品结构发生变化，智能切割头毛利率（具体未披露）低于控制系统，其收入占比提升。

维宏股份2021年毛利率逐步下滑，主要是南京开通并表，南京开通的业务主要是车床系统，属于中低端市场中的第二梯队，毛利率相对上海公司低。2022年毛利率逐步回升，主要是因为上海公司产品销售占比回升，带动综合毛利率上升。

二、净利率

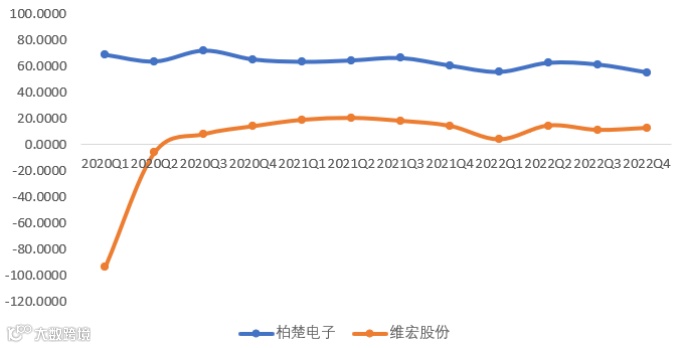

图：净利率（%）

来源：并购优塾

从净利率来看，柏楚电子>维宏股份。

三、净资产收益率

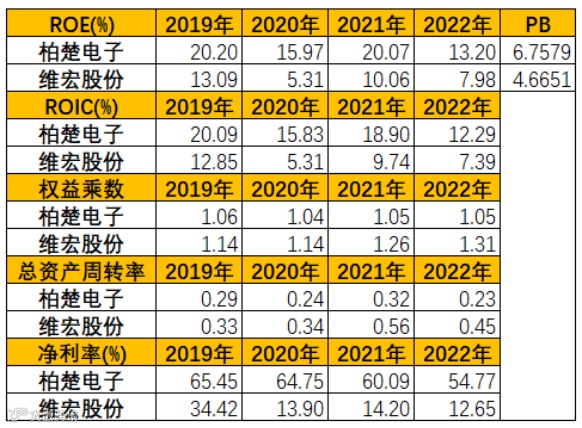

图：杜邦分析

来源：并购优塾

从净资产收益率来看，柏楚电子>维宏股份。2018年以后柏楚电子总资产周转率变低，主要是2019年收到IPO募集资金净额16.12亿元所致，募集资金使用情况如下，项目投入进度慢于预期。

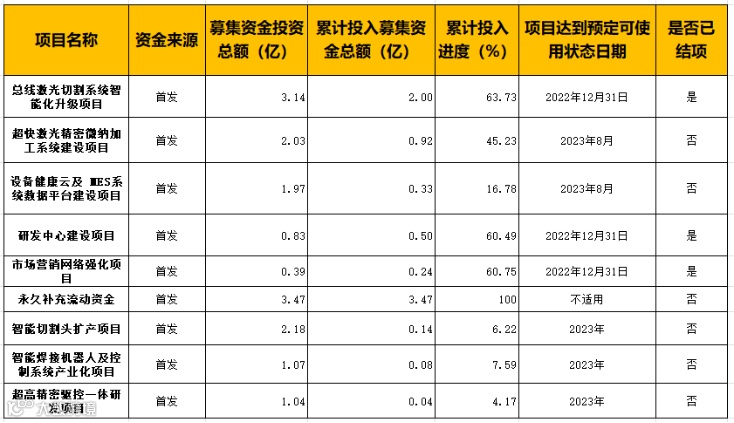

图：IPO募集资金使用情况

来源：公司公告

四、产业链对比

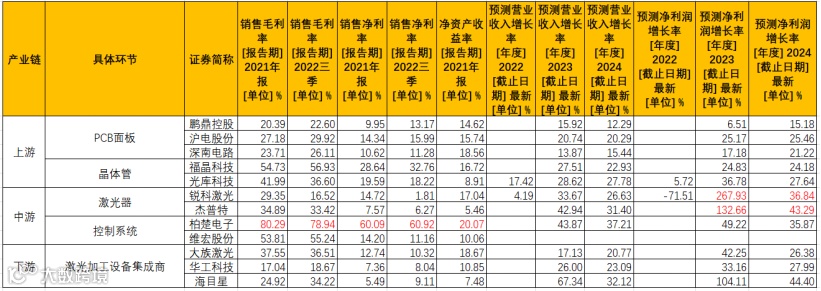

图：产业链分析

来源：并购优塾

1）价值分配情况

产业链中，中游激光切割控制系统价值量较高。

2）成长性

从成长性来看，上游激光器预期增长率较高，主要是激光器受到国内新能源市场高景气度影响，需求不断提升，且国产替代进程加快。

（六）

行业景气度怎么样？我们通过下面指标来看：

激光切割行业需求与制造业景气度紧密相关，我们选用制造业PMI、社融数据和工业增加值来观察激光切割行业景气度。

一、制造业PMI

3月份，制造业PMI为51.9%，环比回落0.7个百分点。上月高基数影响大，预计4月经济复苏主线不变，景气同比回升趋势有望延续。

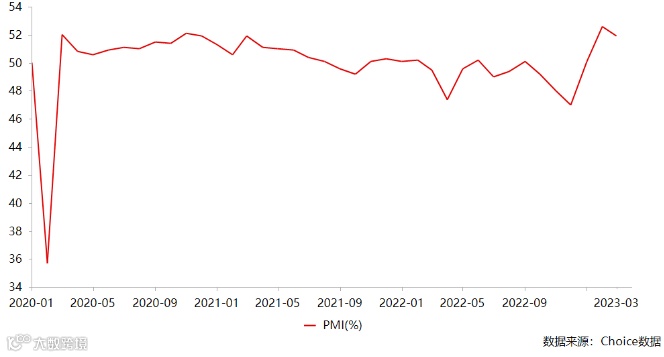

图：中国制造业PMI

来源：Choice

二、社融数据

根据4月11日的数据，三月份社会融资规模增量为5.38万亿元，比上年同期多7079亿元，其中人民币贷款增加3.89万亿元，同比多增7497亿元。新增人民币贷款、社会融资规模等数据均好于市场预期，国内经济复苏动能增强。

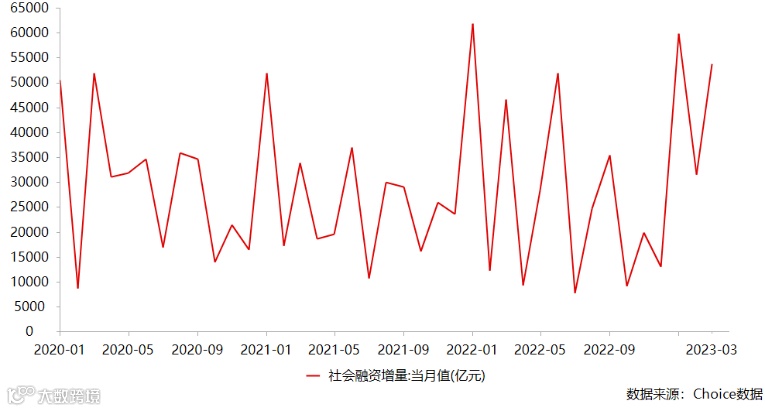

图：中国社会融资增量

来源：Choice

三、工业增加值

根据3月15号国家统计局发布的数据，今年1-2月份，规模以上工业增加值同比实际增长2.4%，较去年 12月回升 1.1个百分点，但整体增幅不高。

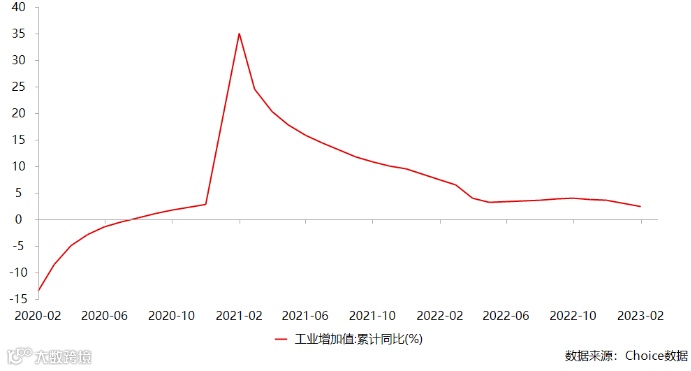

图：中国工业增加值

来源：Choice

（七）

一个激光切割设备标配一套激光切割控制系统，根据《中国激光产业发展报告》数据，中国激光切割设备销售量从2017年的2.73万套增长到2021年的7.20万套，2017-2021年CAGR达到27.44%。

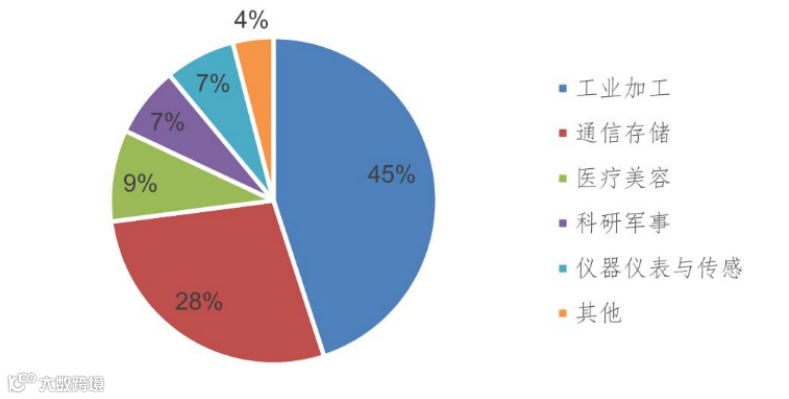

根据 Ofweek 数据，中国激光切割设备主要用于工业加工、通信存储、医疗美容等领域，占比分别为45%、28%、9%。

图：中国激光切割设备应用领域

来源：Ofweek

其中，中低功率激光切割设备在几十瓦到几百瓦之间，通常用于较薄的材料切割；高功率激光切割设备在几千瓦到数十千瓦之间，适用于较厚的材料切割，以及大规模的工业制造。具体应用如下表：

图：中低功率和高功率激光切割设备应用领域

来源：并购优塾

激光切割控制系统的市场规模，我们采用公式测算:

中国激光切割控制系统市场空间=中低功率激光切割设备销量*中低功率激光切割控制系统价格+高功率激光切割设备销量*高功率激光切割控制系统价格

一、中低功率激光切割设备销量

接下来，对核心增长驱动力，以及关键竞争要素，我们在后文挨个来拆解：

以上，仅为本报告部分内容，后文还有大约6000字，以及数十张图表，具体内容详见《产业链报告库》。
