导读：转眼间2020年即将过半，中国南方地区也将迎来长达一个月的梅雨季节。

上海飞博激光科技有限公司

拥有国际化的专业技术团队，

针对具体应用不断推出更具

优势的产品和解决方案，

为客户带来更高生产加工效益。

转眼间2020年即将过半，中国南方地区也将迎来长达一个月的梅雨季节。对于依赖激光设备进行生产加工的厂家来说，每年此时都要格外注意激光器的维护和保养，因为在高温高湿的梅雨季节激光器极易因防护不当而产生凝露。凝露会导致激光器的电子和光学器件损坏或失灵，进而影响激光器性能和生产加工效益。

如下图所示，随着气温和环境湿度的提升，激光器结露的风险越大：

绿色区域结露点温度＜22℃，属于激光器工作水温范围内的安全区域。

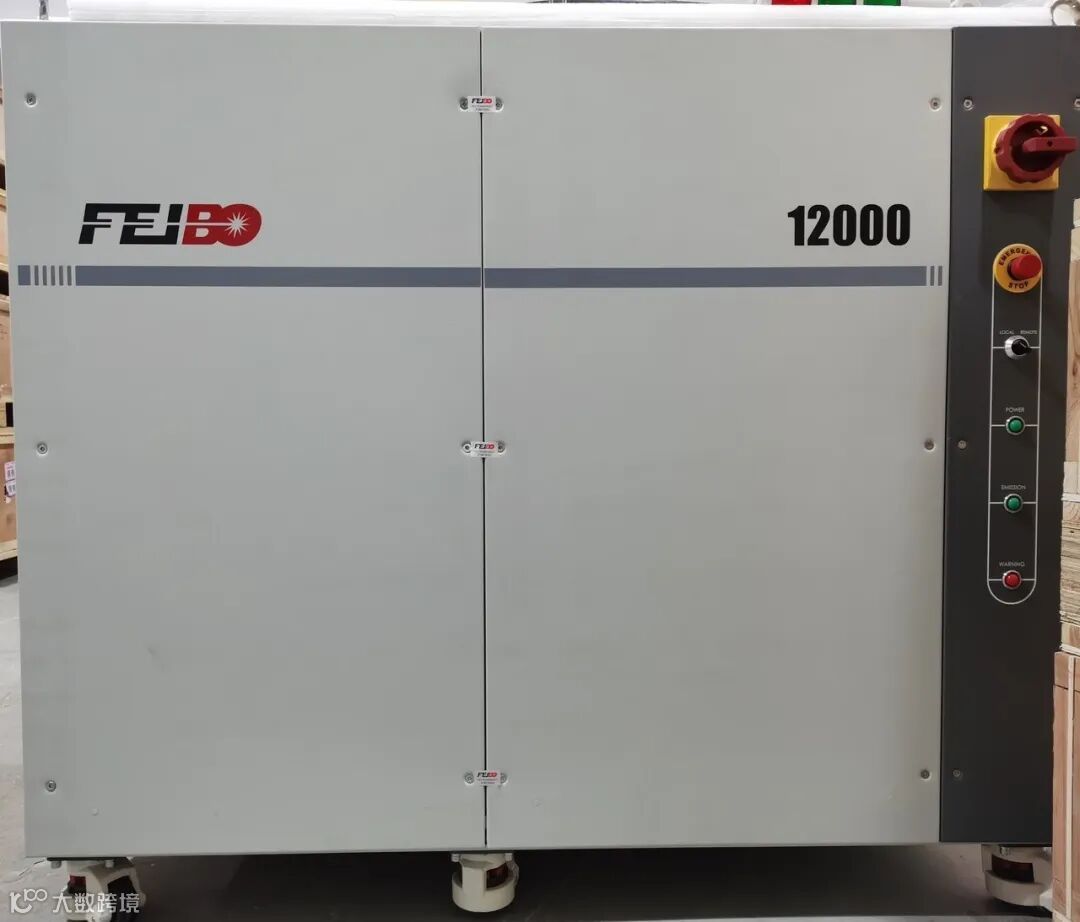

可以按照激光器使用手册，将水冷机温度设定为23-25℃即可。对于飞博高功率机柜式光纤激光器，机柜会带有空调，从设计端进行双重防护。

注意每周要清理空调滤网上的灰尘，保持滤网干净无堵塞。夏季空调温度一般设置在 23-25℃左右。每次开机重视开关机顺序，需按照下面正确的开关机顺序来操作。

温馨提示

1、激光器控制柜上电工作（此时不要输出激光），空调开始工作15分钟后水冷机上电工作；

2、等待水冷机实际温度达到设定温度后，激光器允许出光工作；

3、激光器需要停止工作时，关断激光后，水冷机断电；

4、空调继续工作15分钟；

5、激光器控制柜断电。

警告：不能出现激光器已经关机，水冷机却还在运行的情况！

黄色区域结露点温度在 22-26℃之间，属于危险区域。

在危险区域内，结露点温度与水冷机的正常设置温度存在交叉性可能。如果结露点温度逼近水冷机设置温度，在水冷机制冷量和流量有足够冗余的情况下，可以酌情将水冷机的设置水温提高 2-3℃左右，来避免结露。此措施简单方便，但效果局限性较大，可尝试增加适量CDA。

CDA是清洁干燥空气（Clean Dry Air）的英文简称。通过向CDA口持续通入干燥、干净的空气，在不改变激光器环境温度的条件降低激光器内部的空气湿度，从而降低凝露点来得到预防激光器内部结露的一种有效方式。飞博新版中功率激光器内部增加电子冷却装置ECU，具有较好的主动防凝露效果，是否需要增加CDA视实际情况而定。

CDA气体的洁净度要求

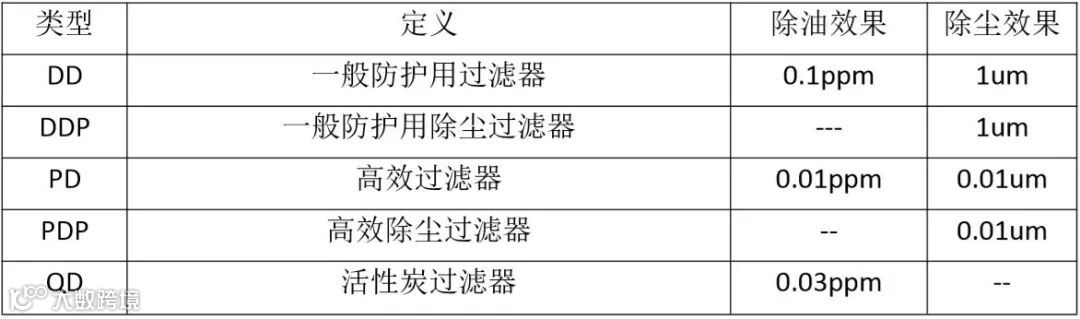

过滤器的要求为PD级（详见下表）：

CDA气体的压力要求

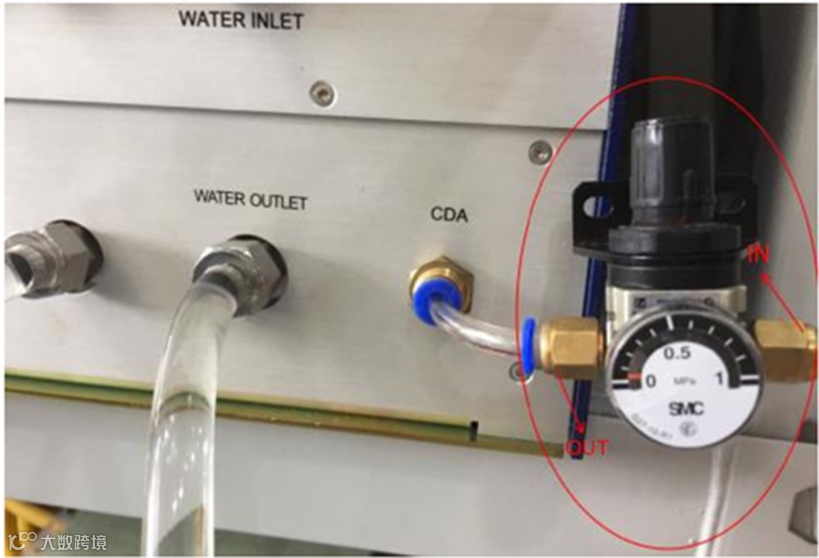

向激光器内持续注入空气的压力要求≤0.2 bar。由于切割辅助气体采用的是20 bar左右高压气体，需要通过减压阀将空气压力降到＜5bar，再通过飞博标配的CDA减压阀（或直接降到0.2 bar）通入激光器内。如下图所示：

警告：严禁将氮气通入激光器内，否则会导致激光器内部器件损坏。

红色区域结露点温度大于 26℃，属于凝露发生区域。

在凝露发生区域内，激光器随时有可能由于凝露而停止工作。为避免激光器频繁报警，除了做好安全区域及危险区域等基础性工作外，还需要增加空调。

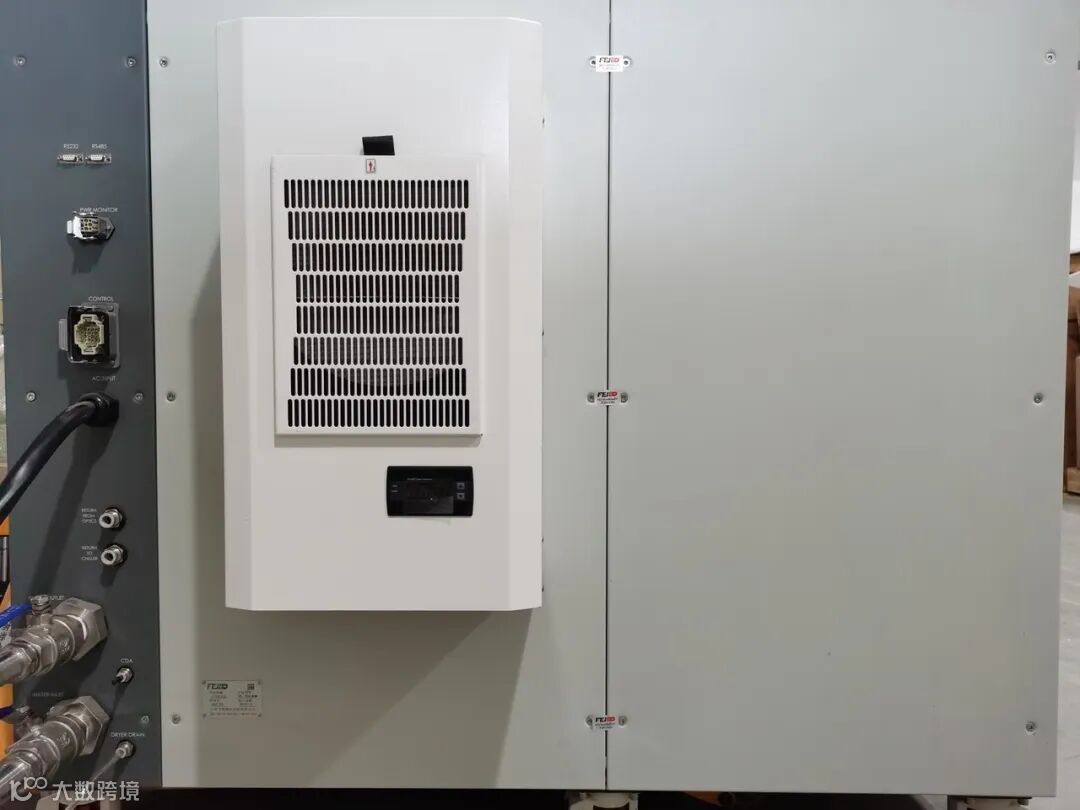

一般安装空调的机柜，需要采用密封设计，并外挂空调来控制机柜内部的温度和湿度。前提是一定要保证机柜内的空间与外界相对密封，不存在机柜内外空气对流现象。

除了机柜钣金在设计上考虑密封安装外，还需要注意以下几个方面：各机柜门把手是否到位并关紧；顶部的吊装螺栓是否拧紧；机箱后部未使用的包括通讯控制接口在内的电气接口保护盖是否盖好，已使用的是否固定好。

激光器机柜内的防凝露措施做好之外，在夏季使用激光器的过程中还要更加注意对外部光路输出头（QBH）的防护；激光输出头与切割头QBH适配器是激光器外部光路中最为重要的环节。在安装环节，除了要严格按照飞博安装指导步骤操作确保无污染及密封性之外，还要在使用过程中对水冷机高温水的温度做到同步调整，确保高温水的设置温度与环境温差不大于3℃，但通常原则上建议高温水设置温度在30℃。
