本案例主要学习曲面建模，由CAXA 3D实体设计2020完成。
学习要点
key points
绘制草图
拉伸生成曲面
旋转生成曲面
提取边线作曲线
填充面
直纹面
建模过程
modeling process

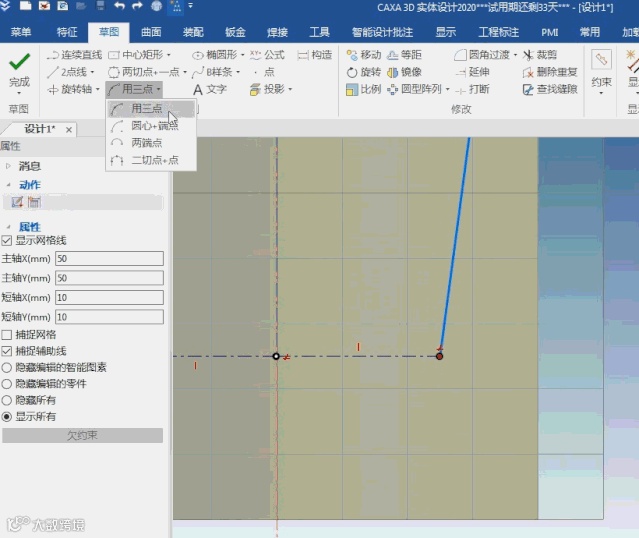

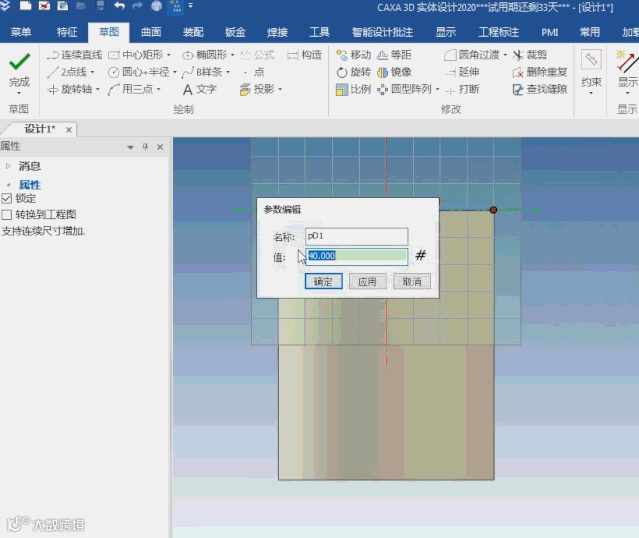

1、绘制圆弧

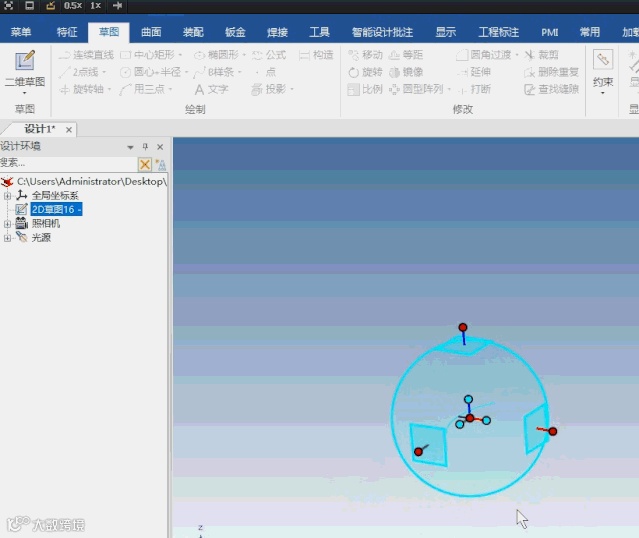

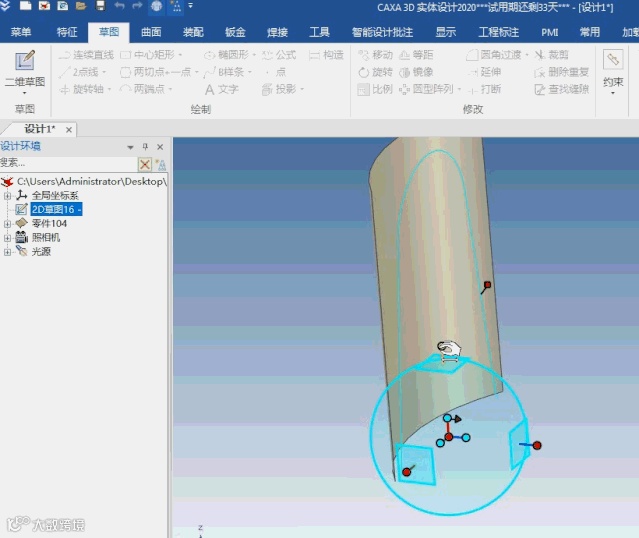

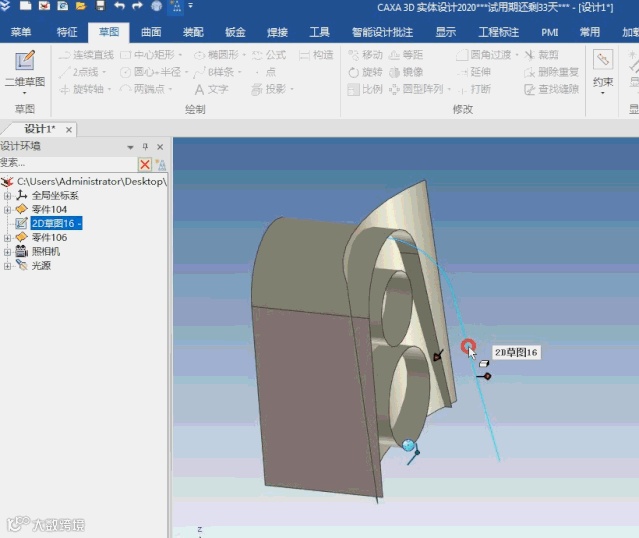

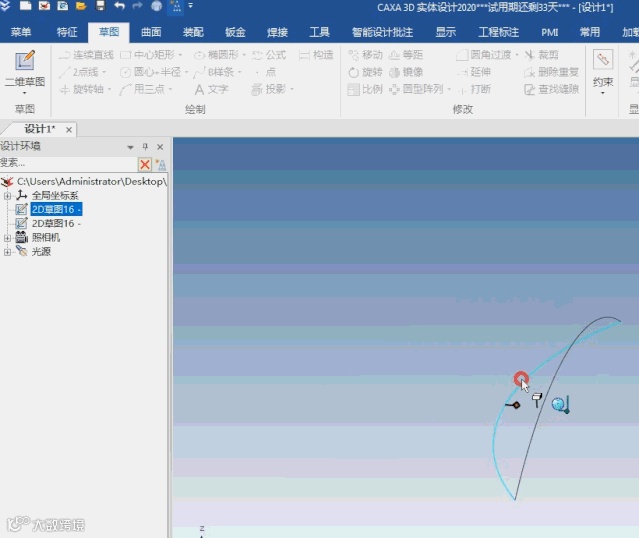

2、利用三维球拷贝草图。

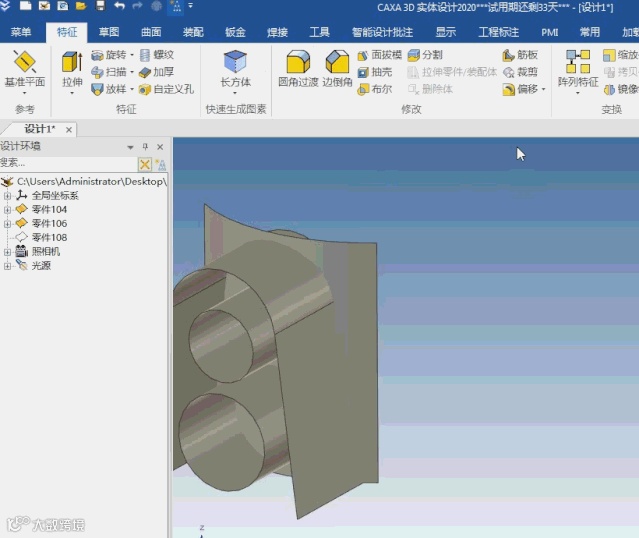

3、草图拉伸生成曲面。
4、修改拷贝的草图。

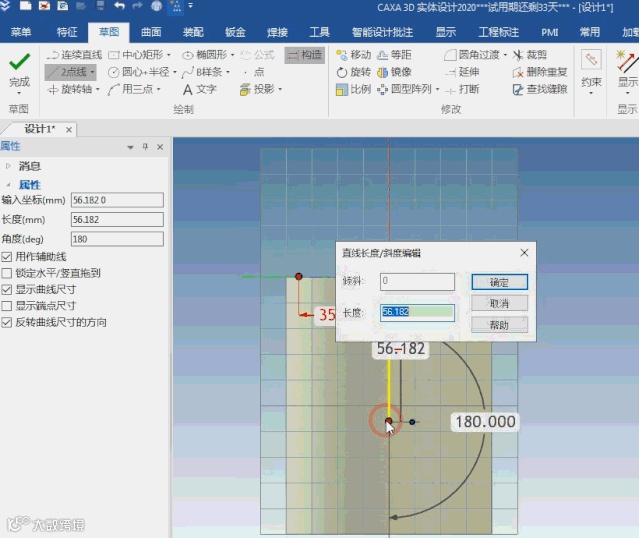

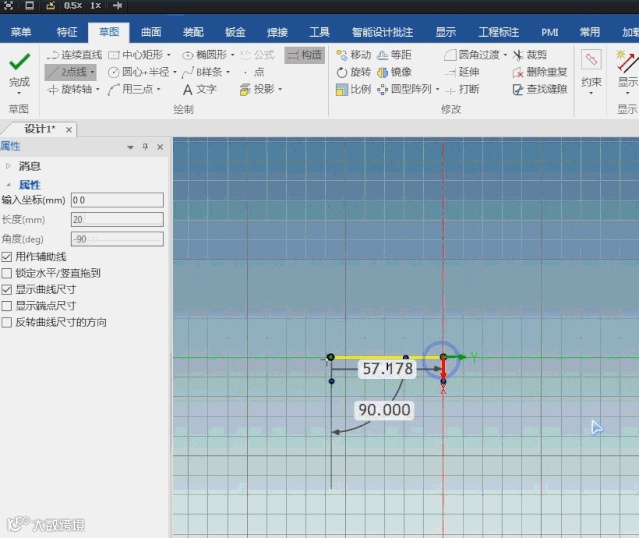

5、绘制辅助线。

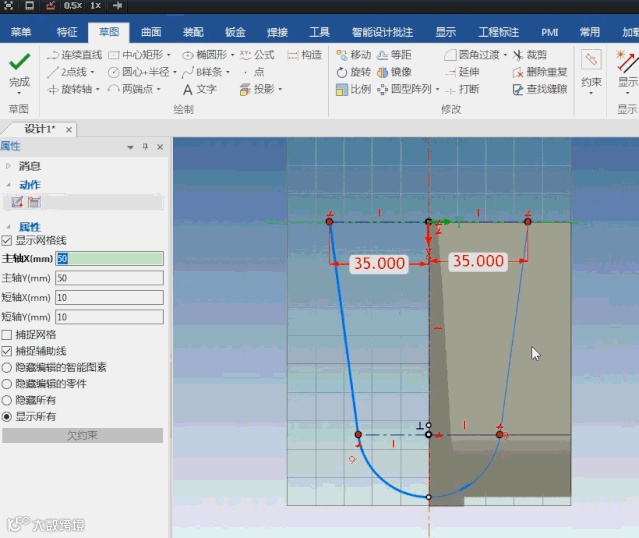

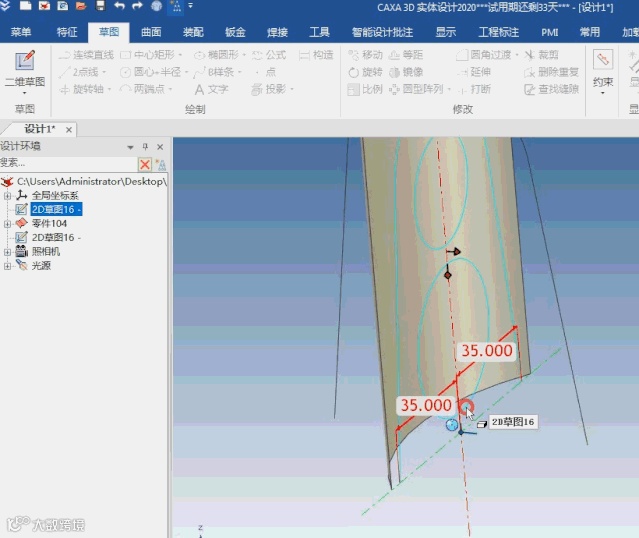

6、绘制草图。
7、继续绘制草图。
8、拉伸草图生成曲面。
9、修改拷贝后的草图。
10、草图中设置旋转轴，旋转生成曲面，旋转180度

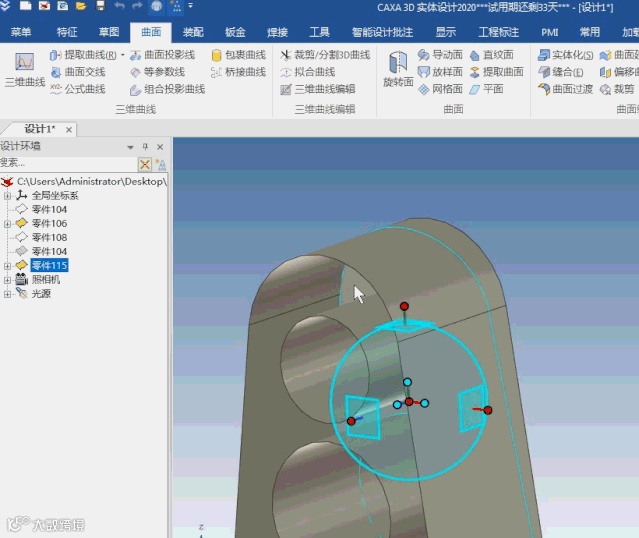

11、利用三维球旋转调整位置。

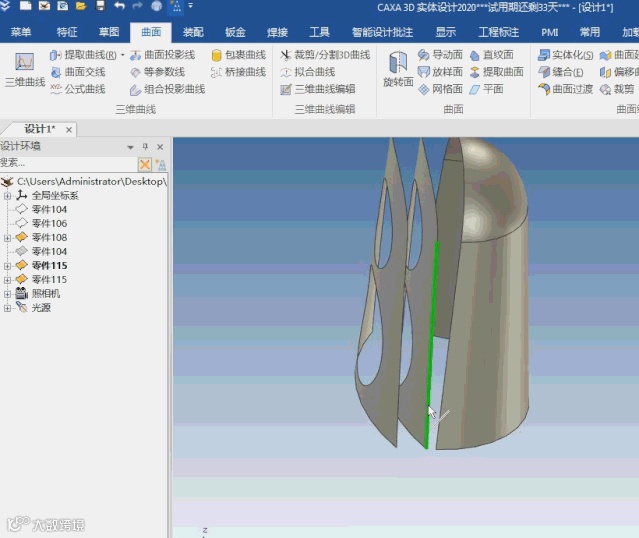

12、分割曲面。

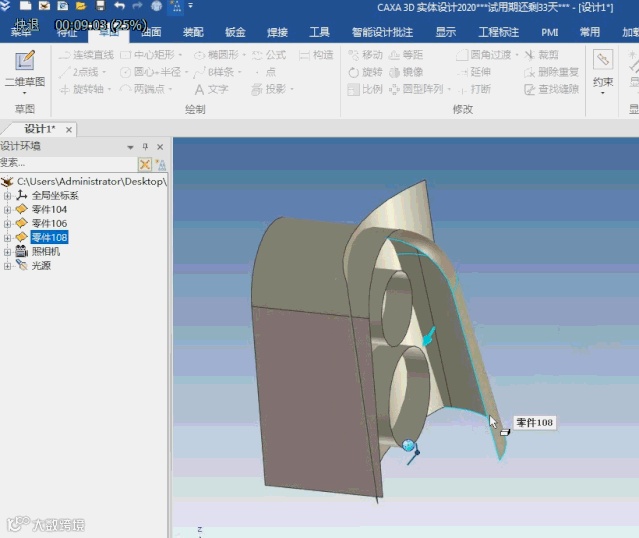

13、提取生成曲面。
14、将提取的曲面，利用三维球拷贝一个，拷贝距离10mm。

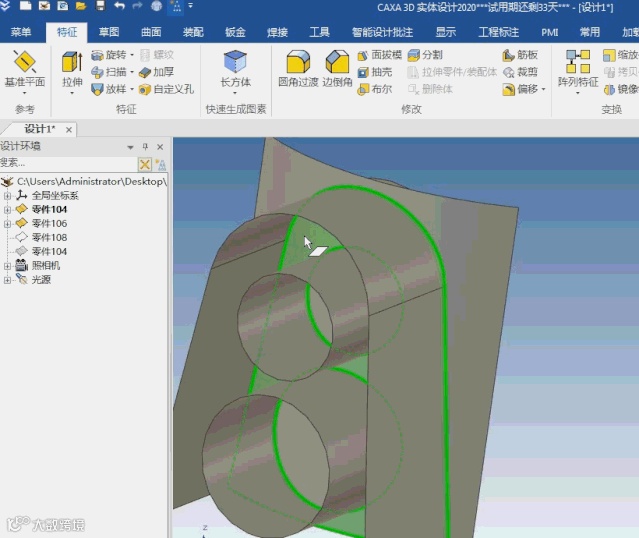

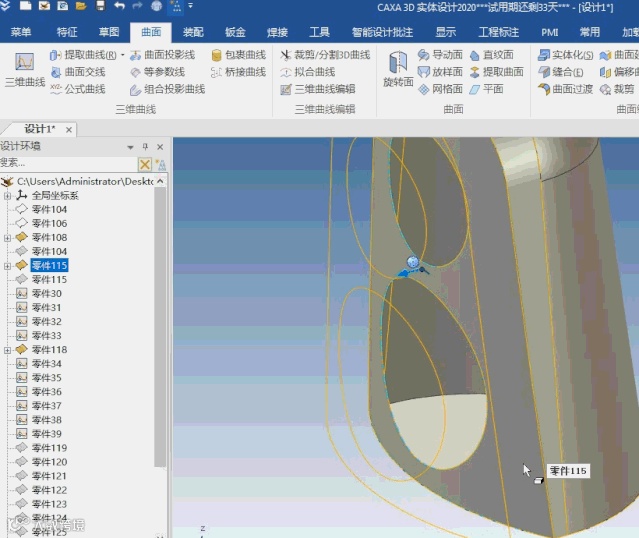

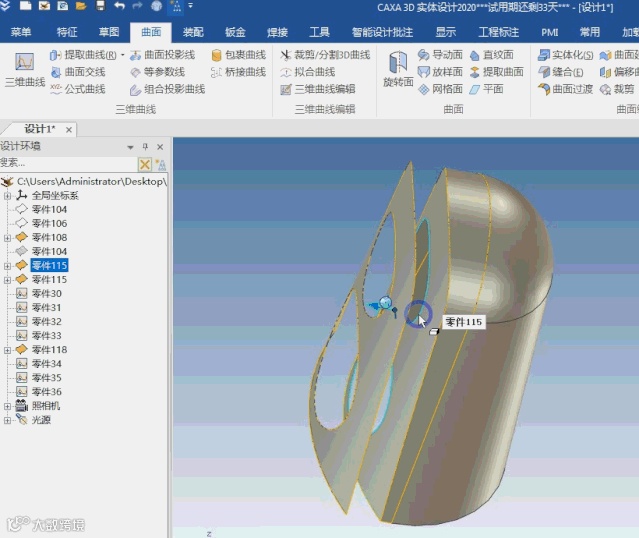

15、压缩无关曲面，并提取所有棱边曲线。
16、绘制曲线构成封闭曲线。

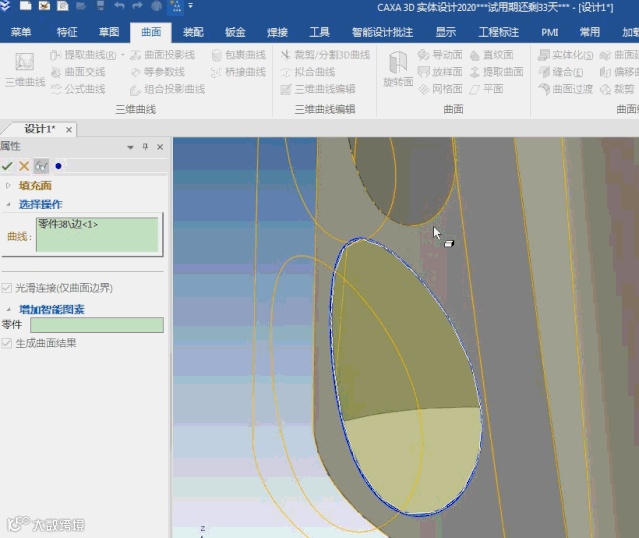

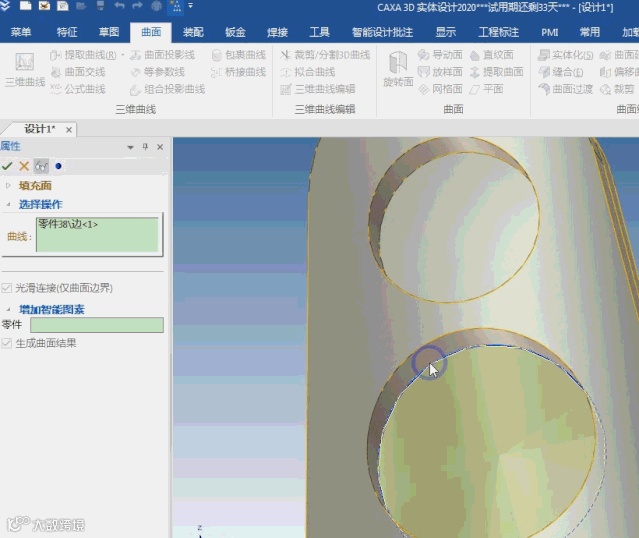

17、应用【填充面】命令生成曲面。

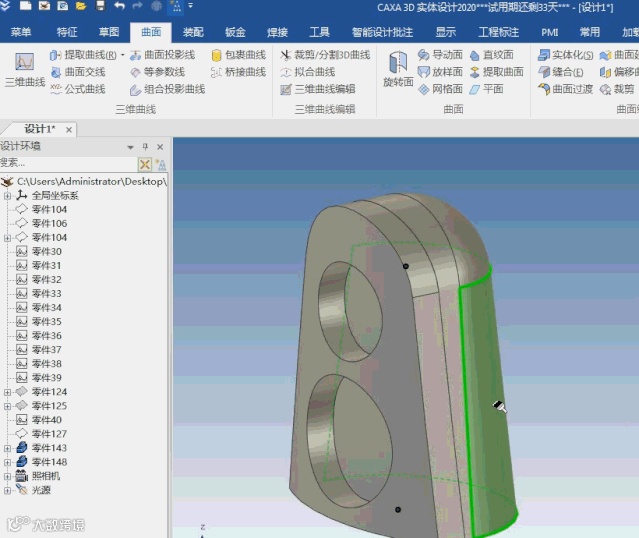

18、继续提取边线曲线。

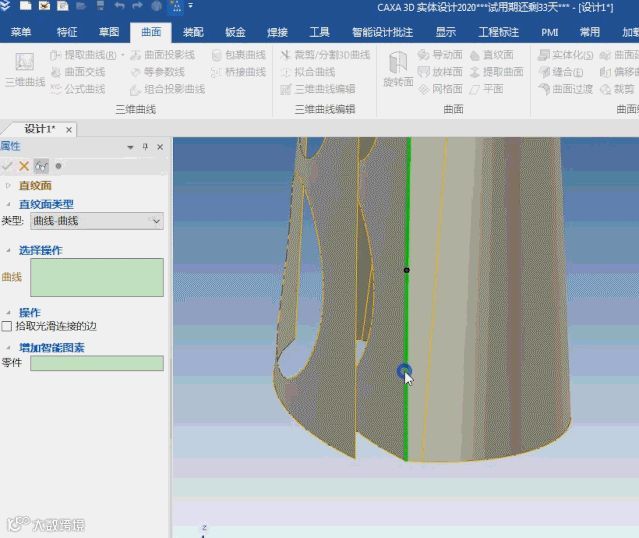

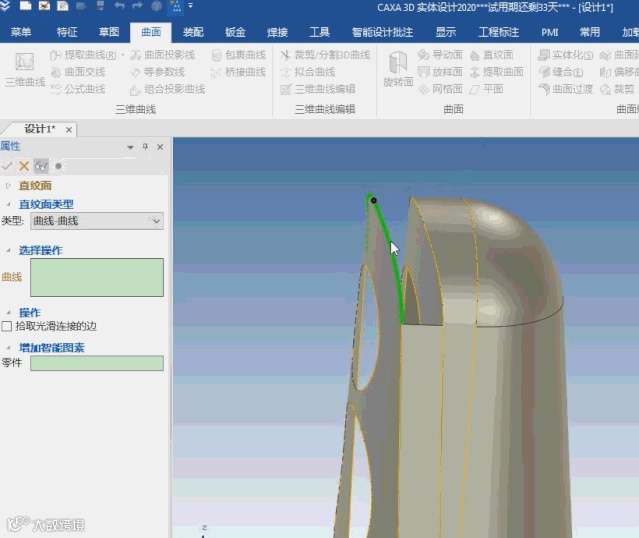

19、应用 【直纹面】命令创建曲面。
20、应用【填充面】补洞。
21、利用三维球拷贝一个曲面，距离为0。
22、应用 【填充面】命令补洞。

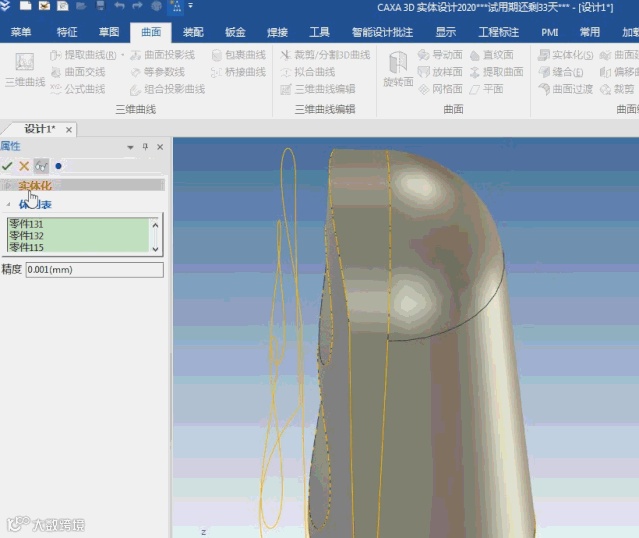

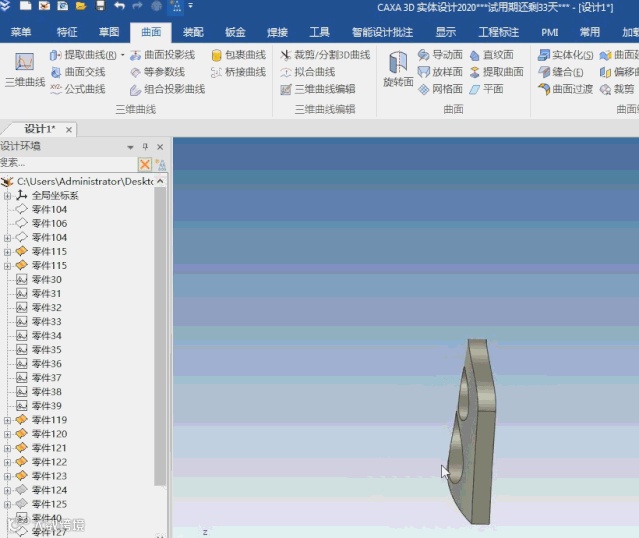

23、应用【实体化】命令，将封闭体的曲面选中，实体化生成实体。
24、同理应用【实体化】将面板实体化。
25、着色。

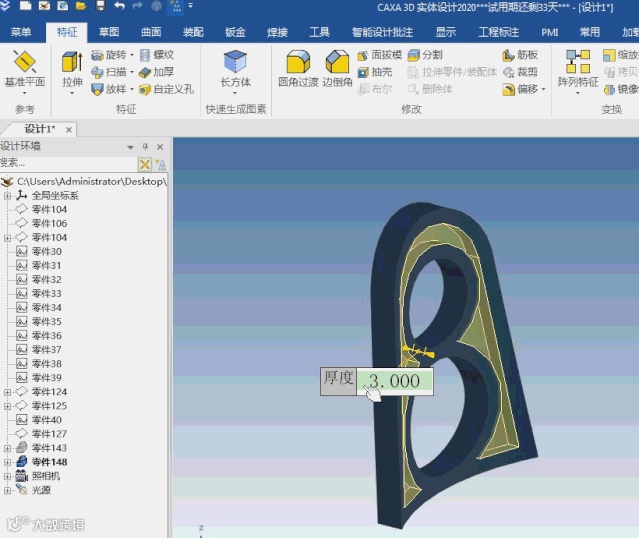

26、应用【抽壳】，厚度3mm。

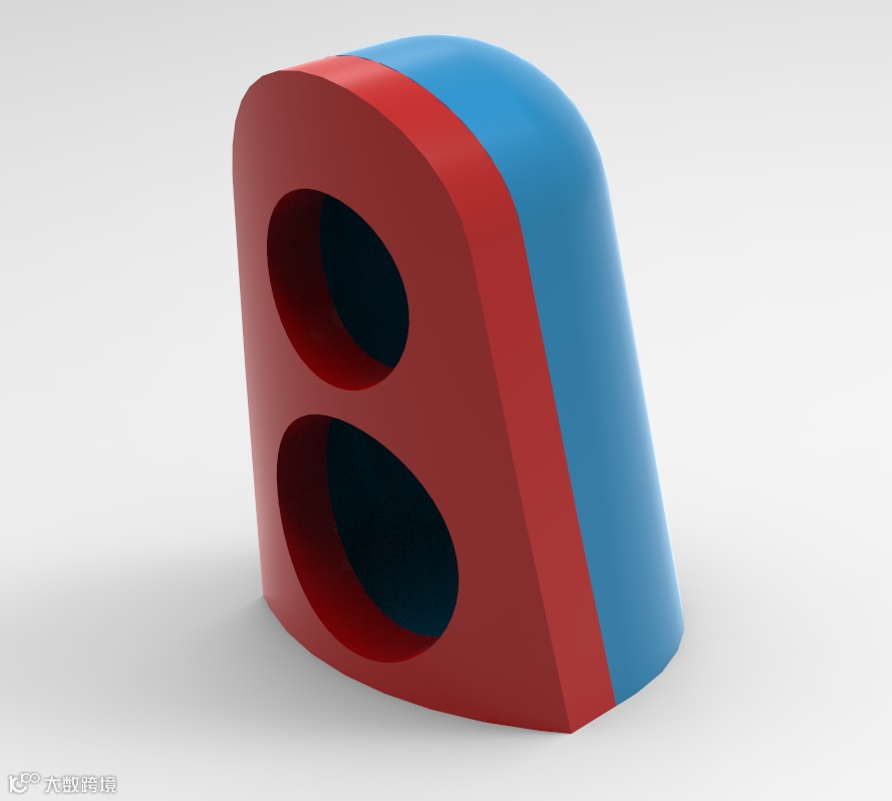

27、渲染后的图。
