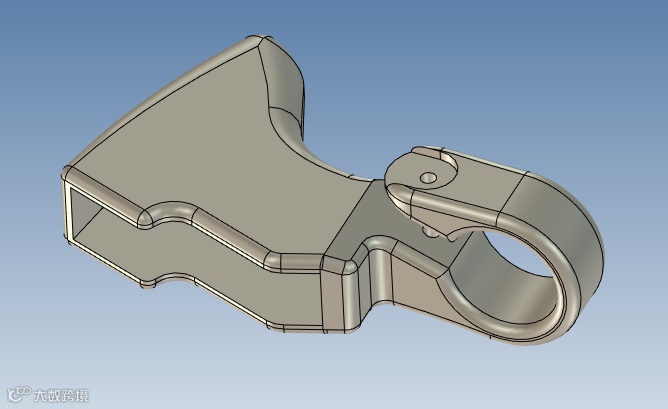

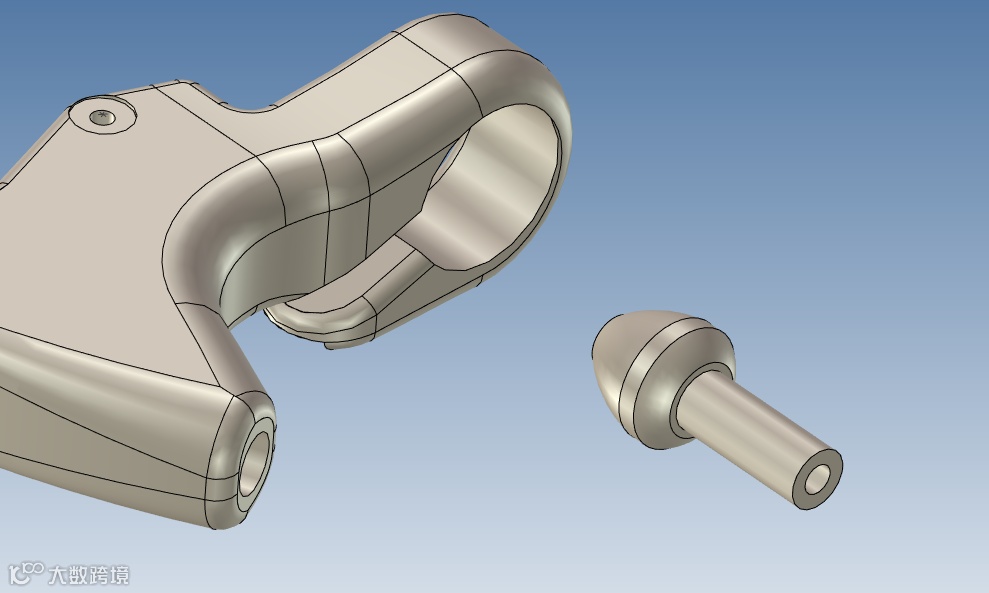

自行车制动把手
作为短距离出行的便捷交通工具，共享单车深得上班族喜爱。刹车是自行车必不可少的组成部分，关乎着整个骑行过程中的安全，设计和生产质量都至关重要。今天教程展示自行车制动把手建模教程，每一步操作讲解详细，小白也可以轻松完成3D建模。
下方观看视频教程
学习要点
拉伸特征
布尔特征
变半径圆角过渡
自定义孔
建模过程

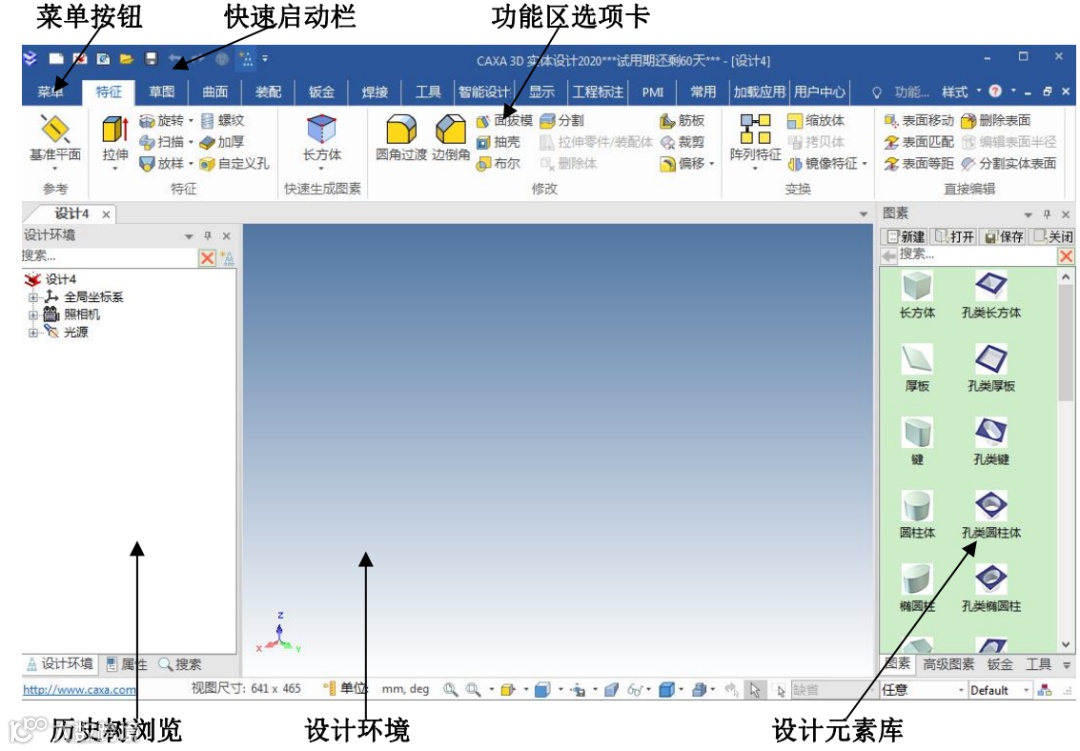

1、启动软件，进入软件界面。

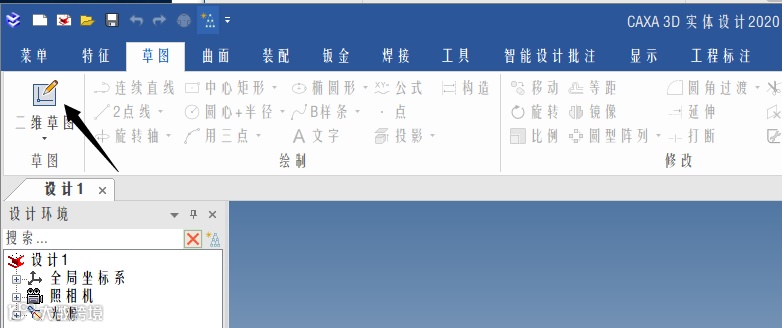

2、在草图面板中，单击二维草图，新建草图。

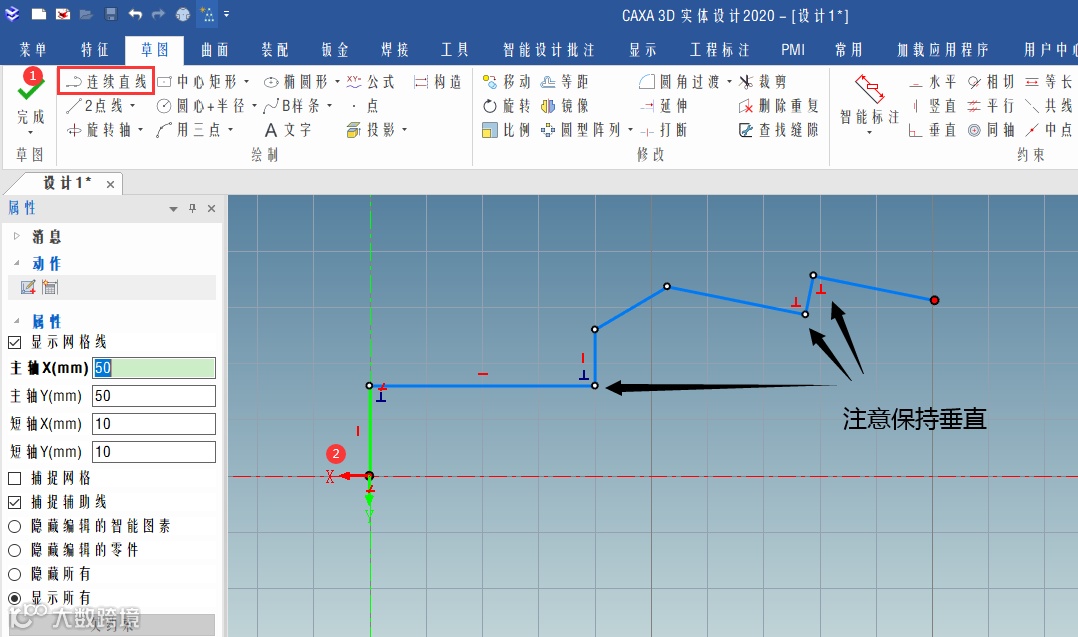

3、选择【连续直线】，从坐标原点开始画连线线段，画完按Esc键结束。

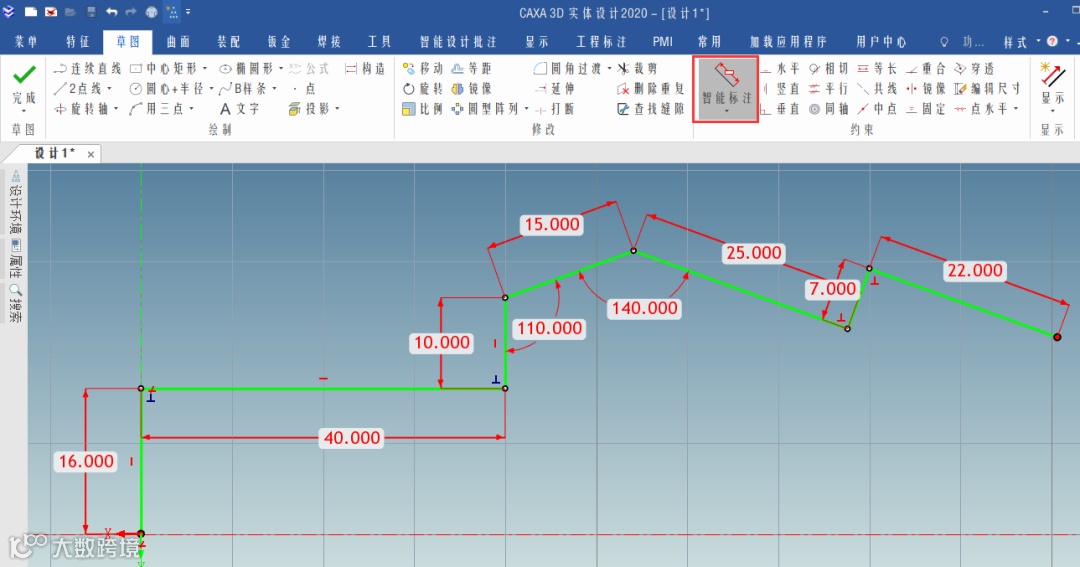

4、选择智能标注，对线段的长度和位置进行尺寸约束。
5、再交替选择【2点线】【用三点】画线段和圆弧，并用【智能标注】感觉头发尺寸和位置约束。

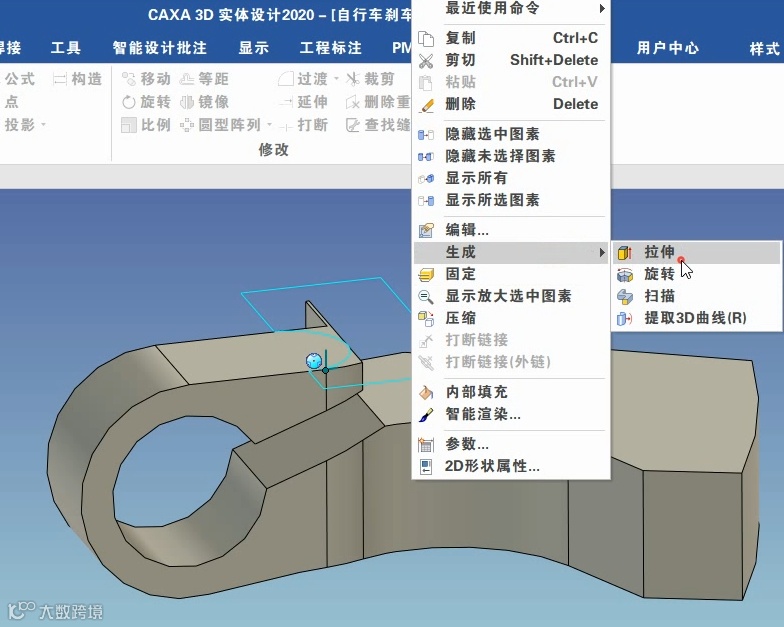

6、完成草图，在草图上单击鼠标右键，选择【生成】，二级菜单选择【拉伸】。

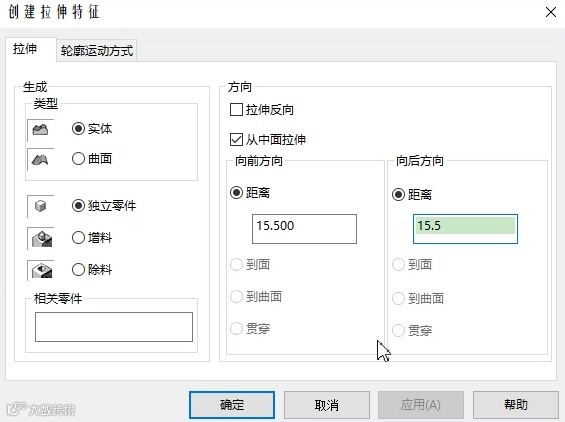

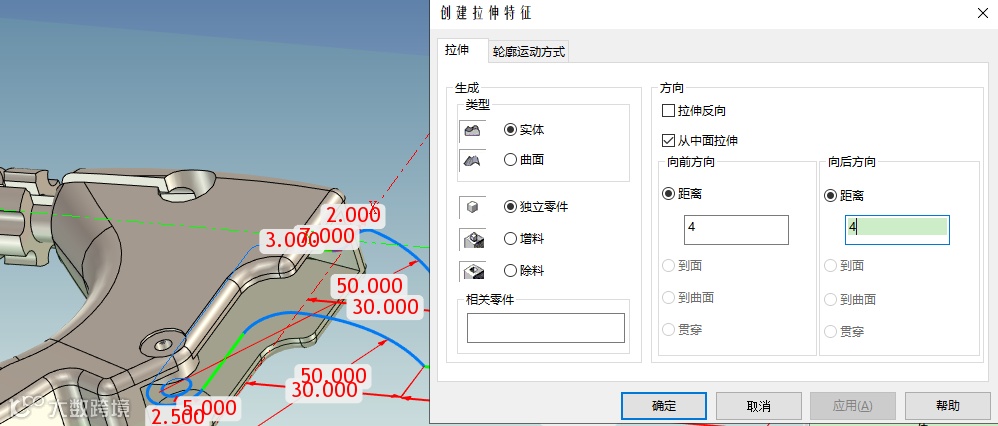

7、弹出的参数对话框，设置拉伸特征。

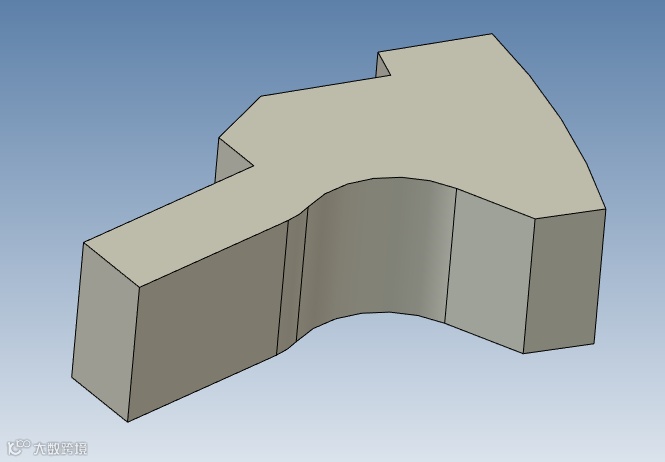

8、单击“确定”，完成拉伸特征生成零件。

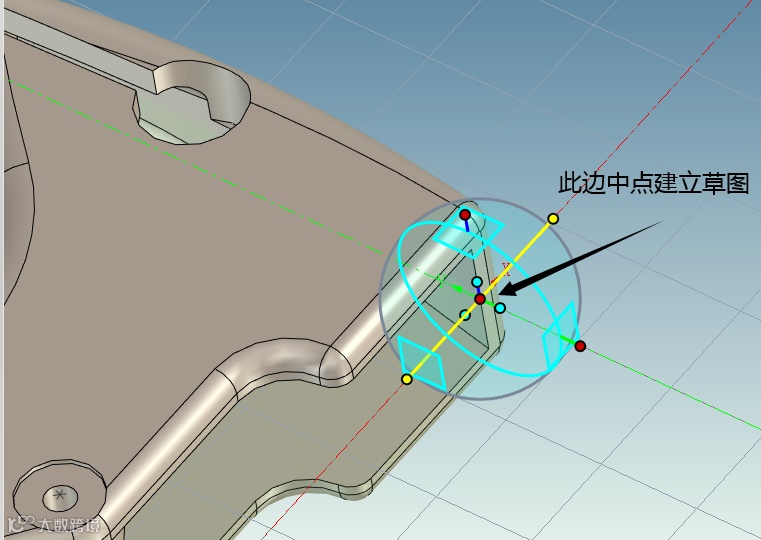

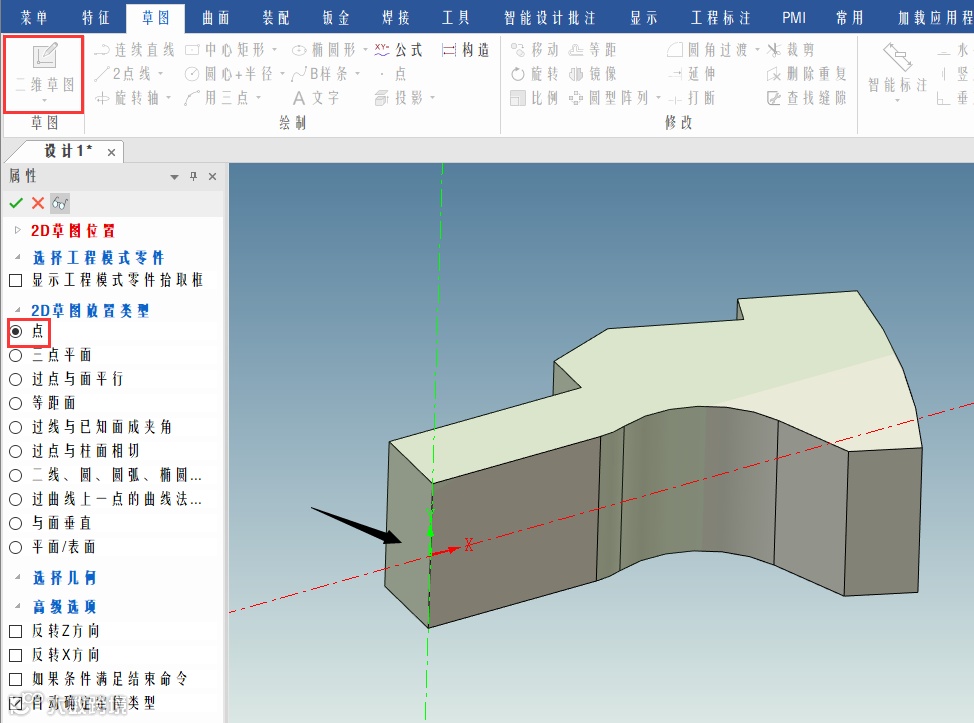

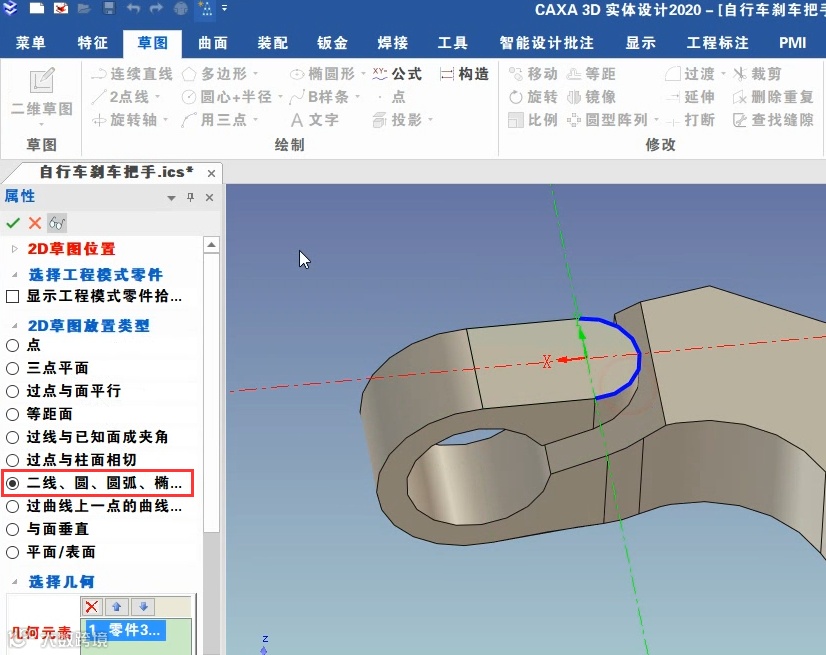

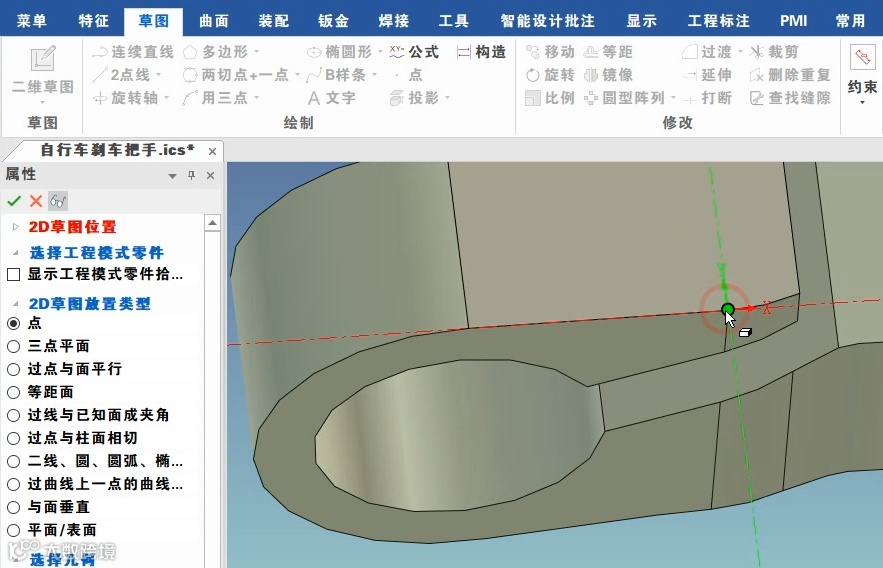

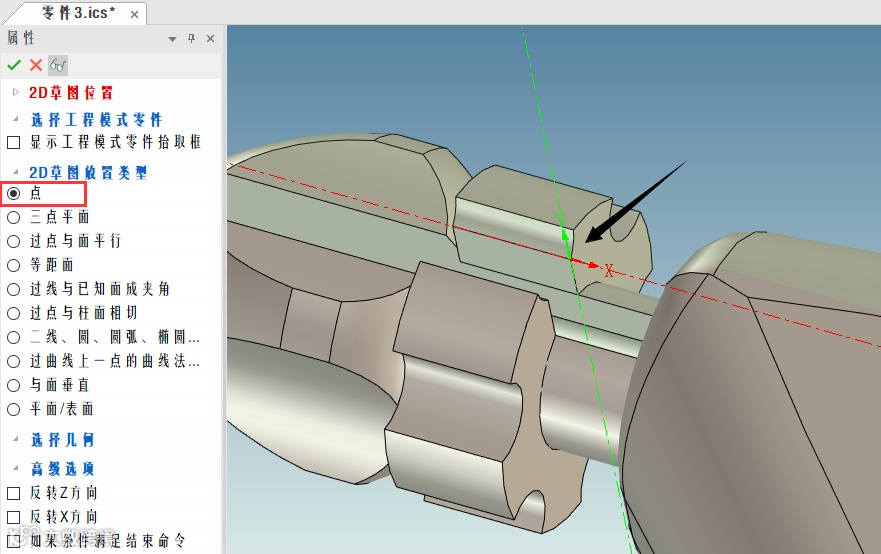

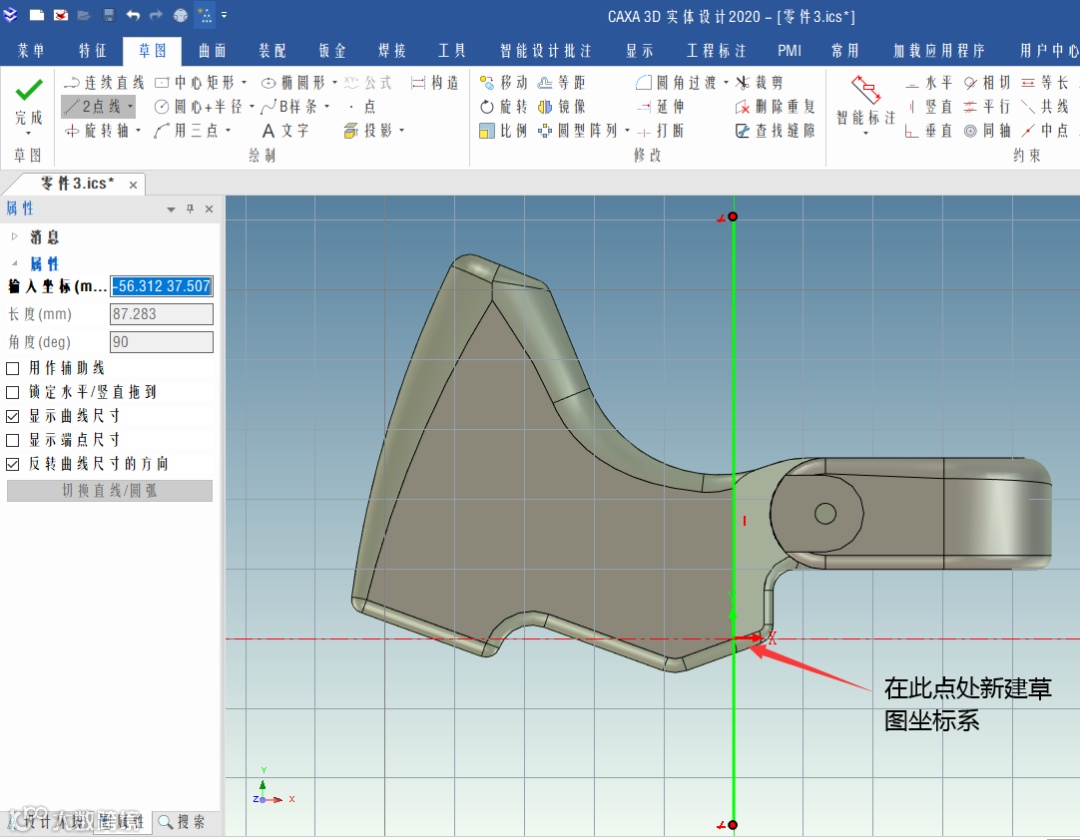

9、新建草图，选择边的中点作为草图坐标原点。

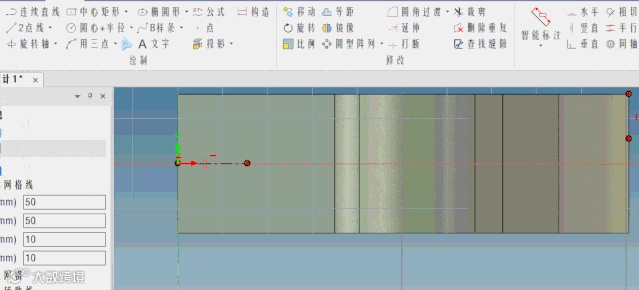

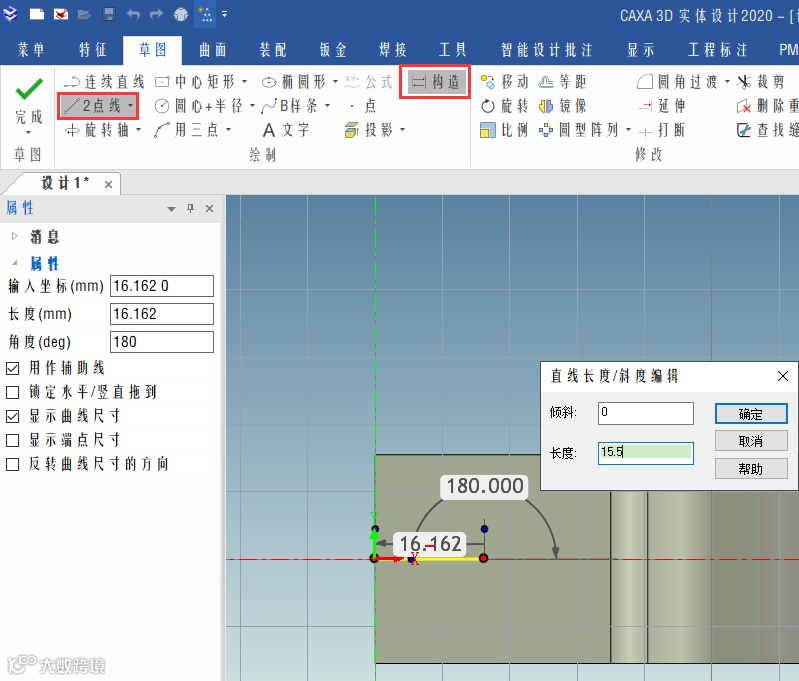

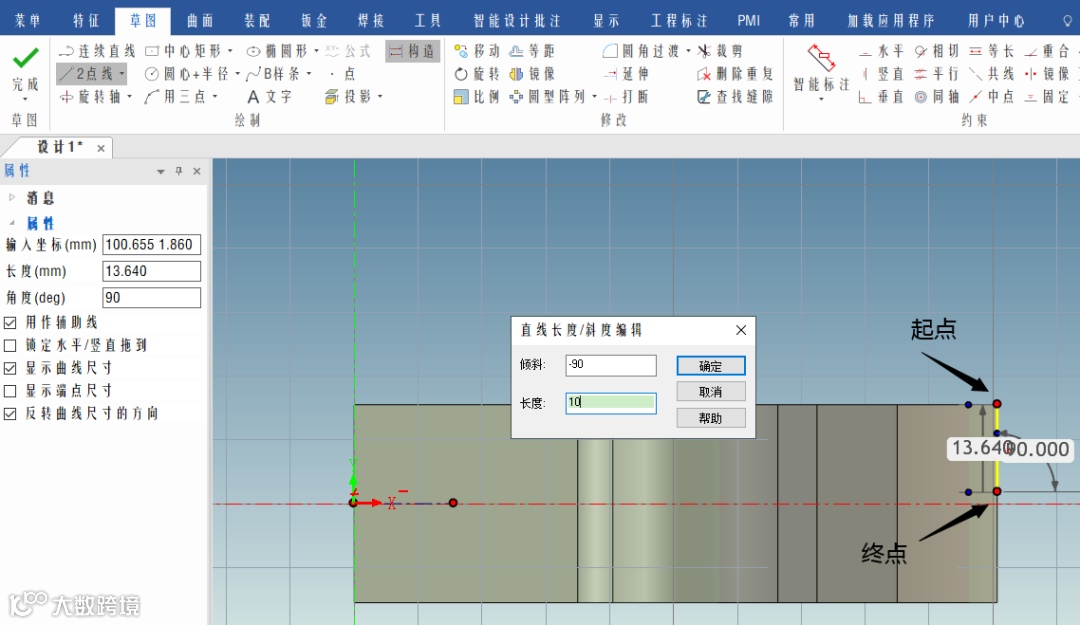

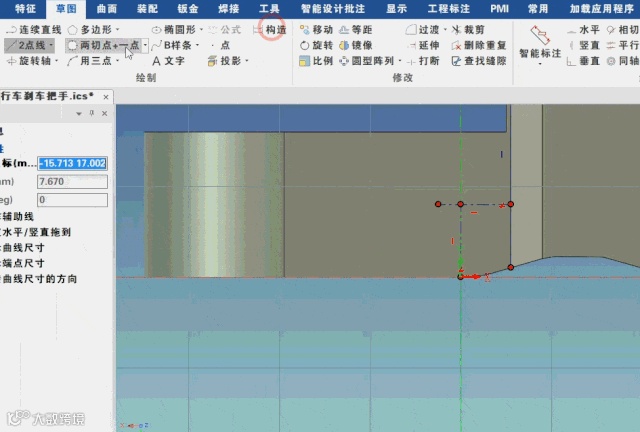

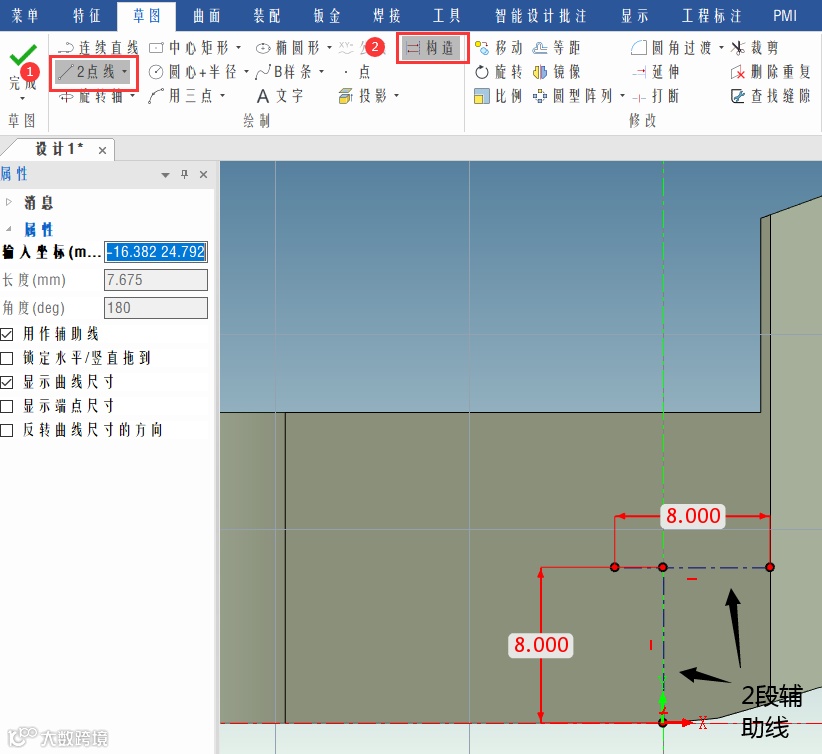

10、选择【2点线】【构造】，从坐标原点画起，左键单击原点，向右沿坐标轴移动鼠标，单击鼠标右键，输入长度。
11、再如图在零件棱边角点处为起点画一段长为10mm和辅助线。

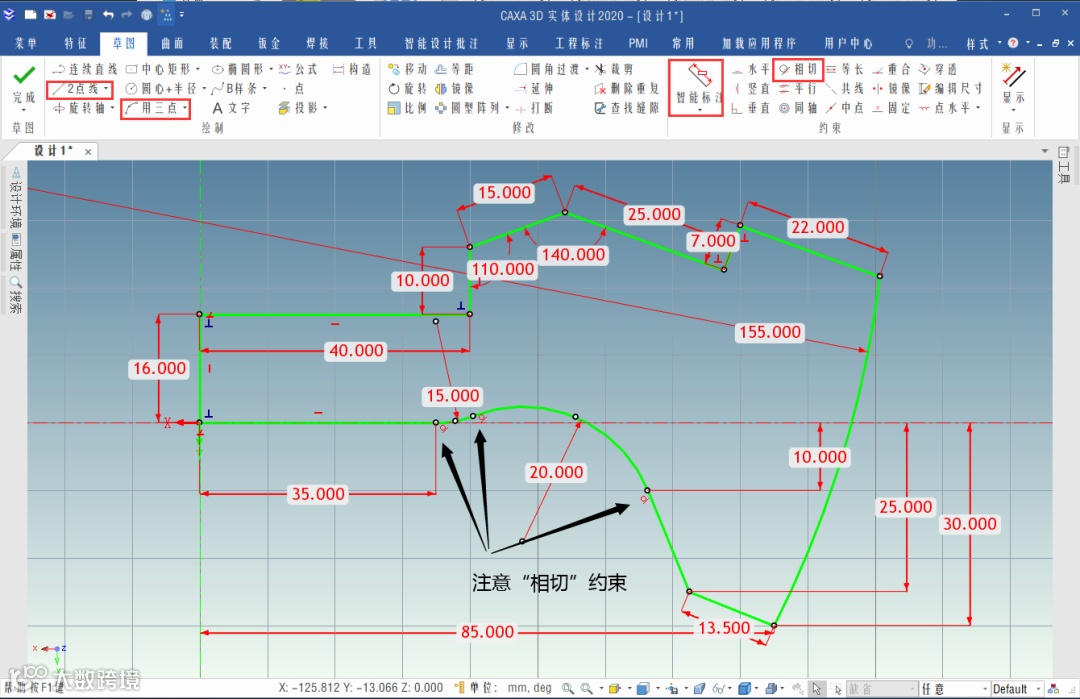

12、作好辅助线，开始画草图，如下。

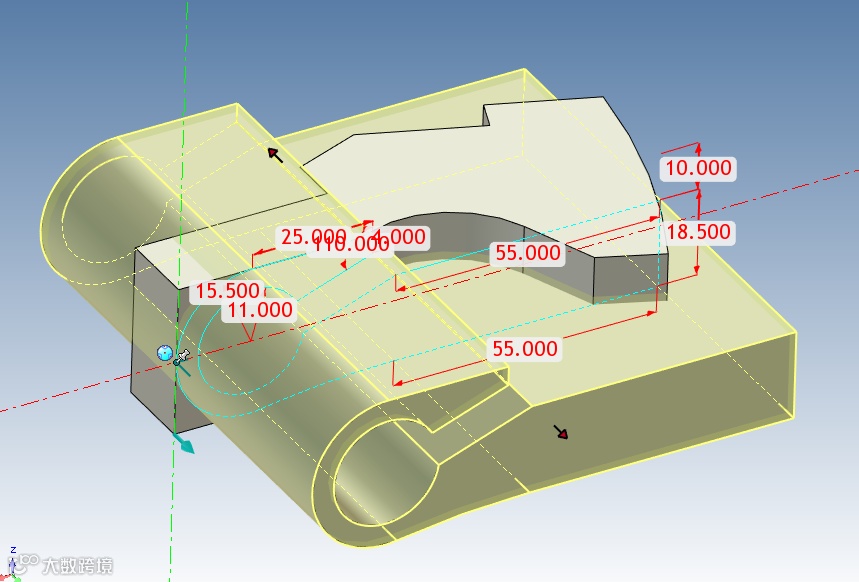

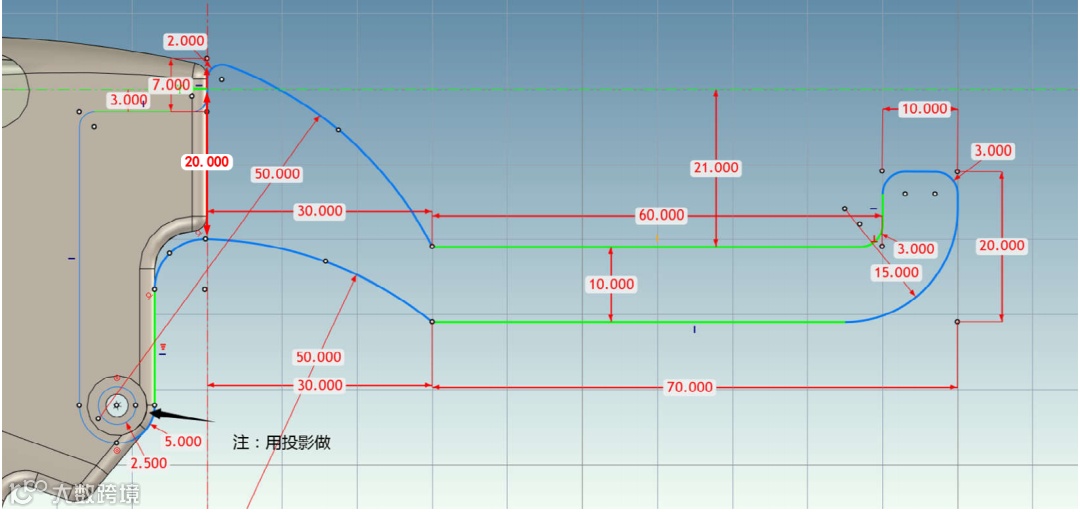

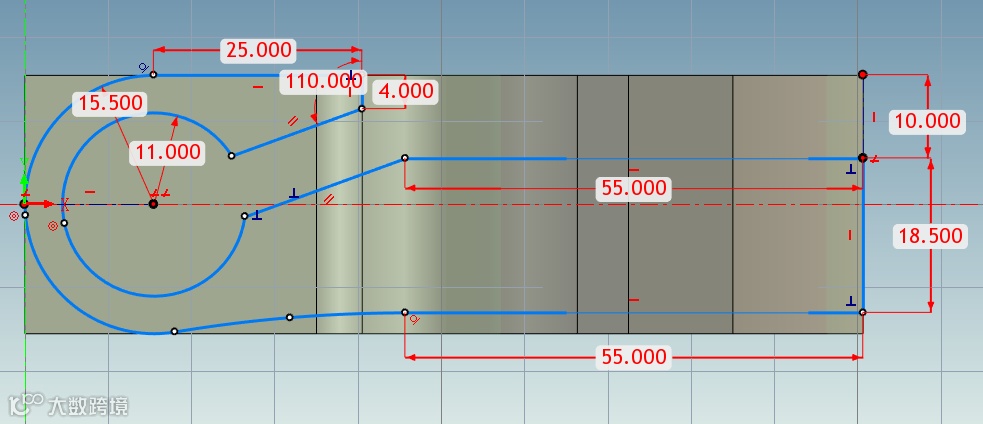

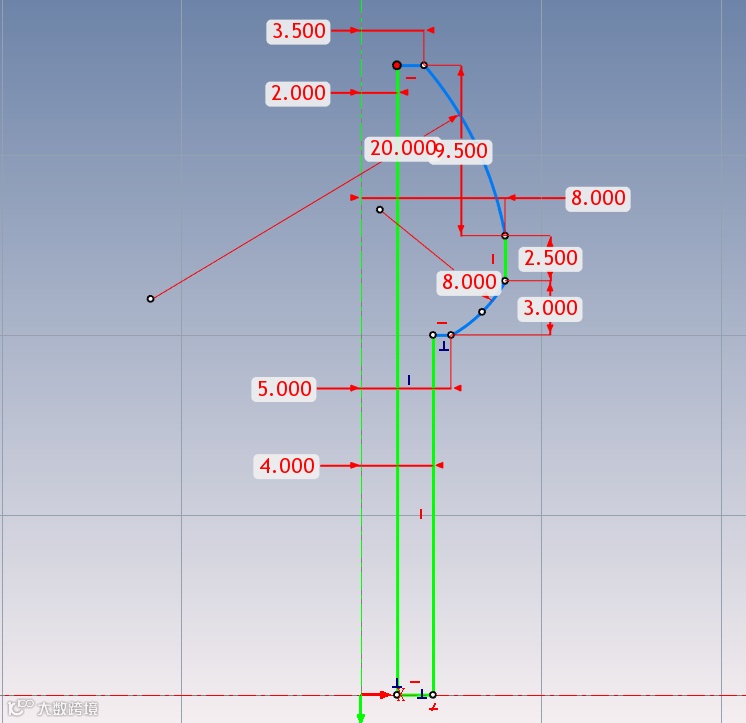

13、标注。

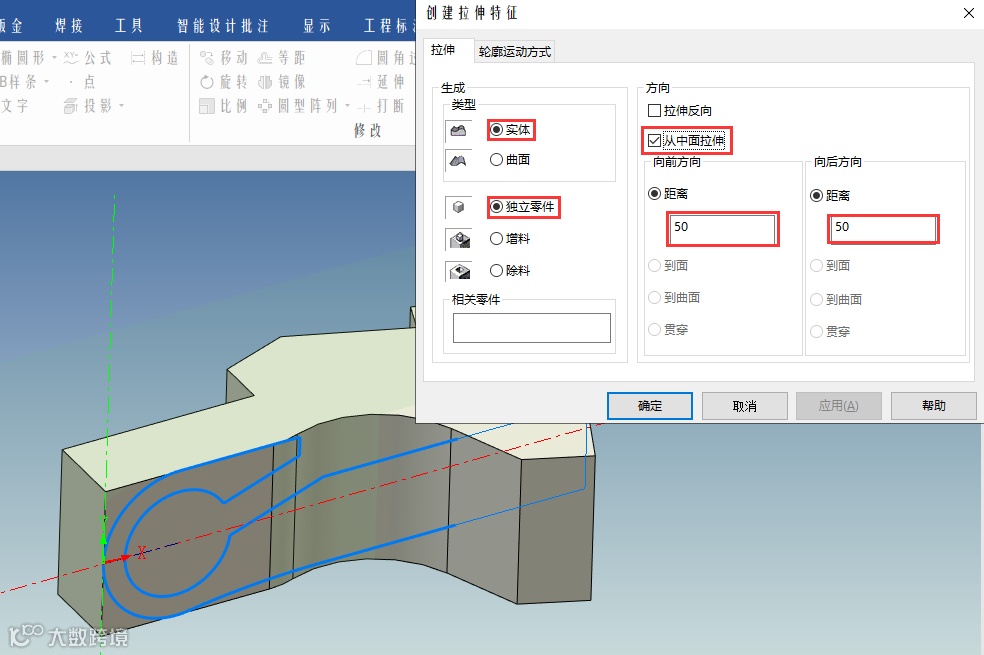

14、完成草图后，单击完成，在草图上单击鼠标右键，弹出的菜单选择生成，再选拉伸，而后设置拉伸特征。
15、生成零件。

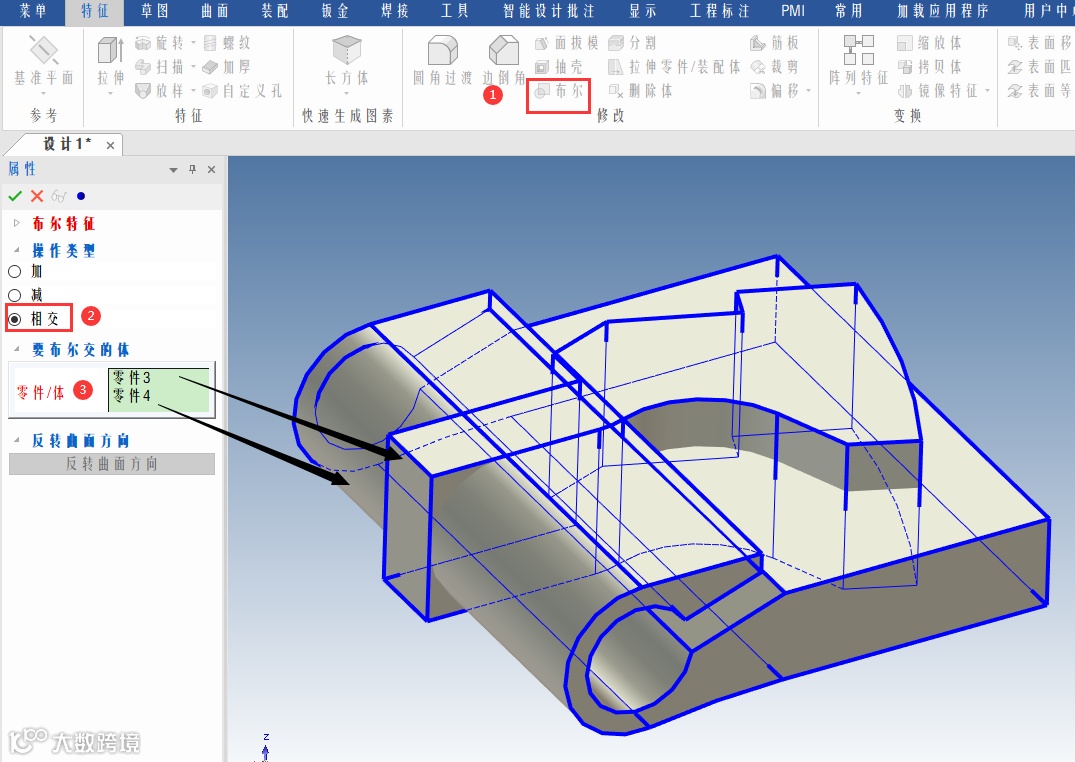

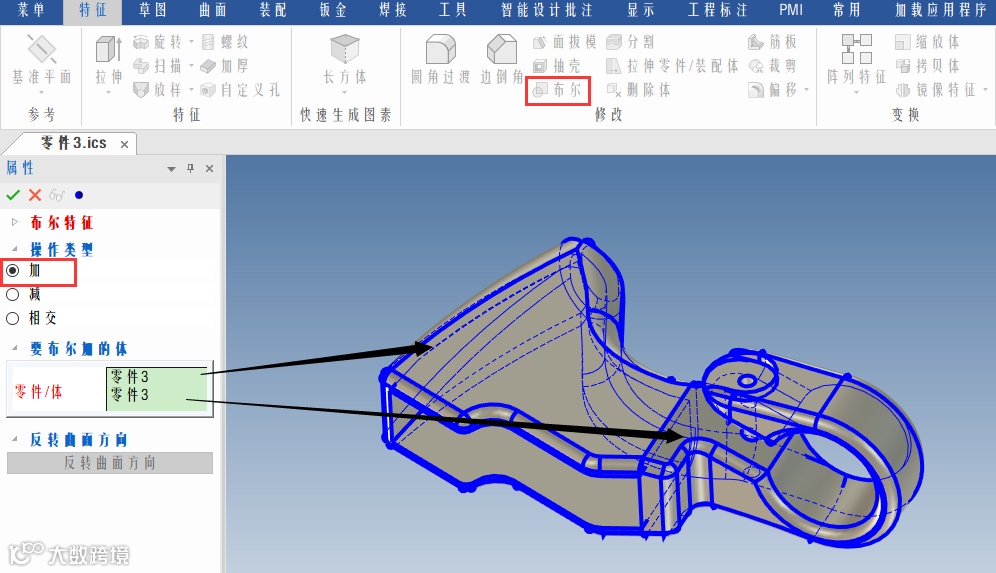

16、在特征面板中选择【布尔】。

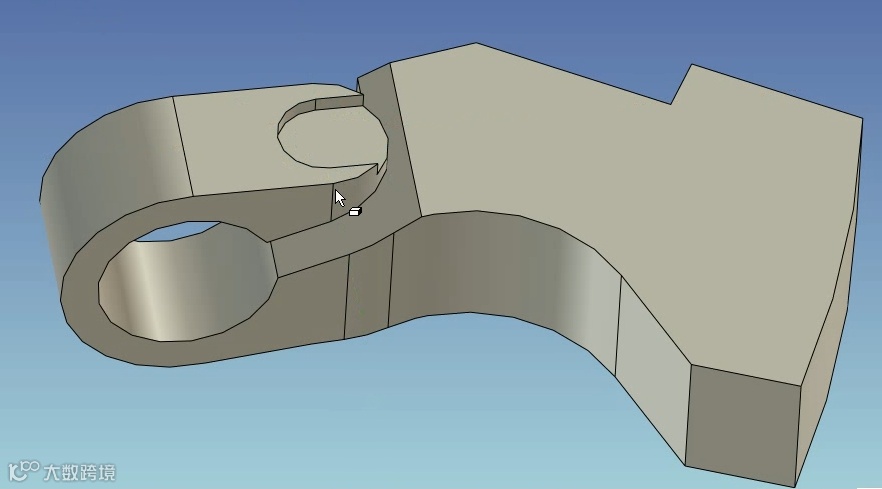

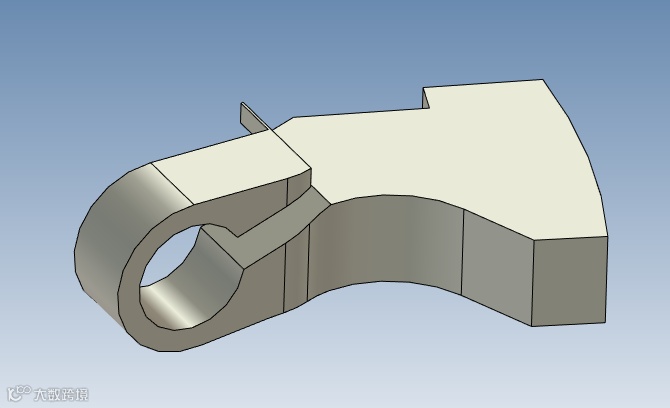

17、生成零件。
18、新建草图。
19、构造辅助线。

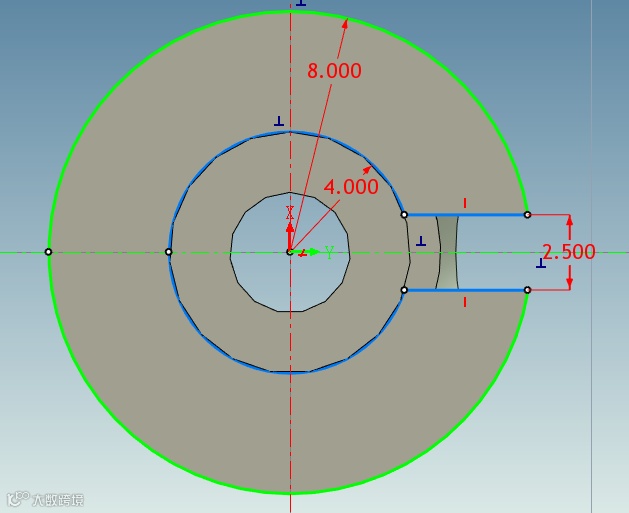

20、画草图。
21、完成草图后，在草图上单击鼠标右键→生成→拉伸。
22、设置拉伸特征。
23、新建草图。

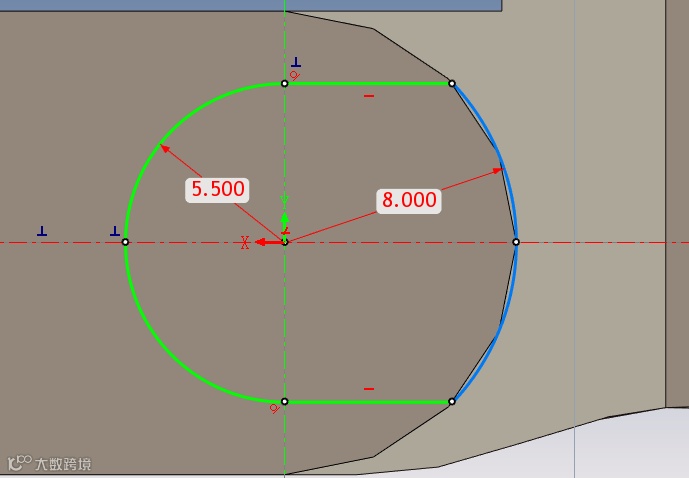

24、画草图。
25、草图拉伸除料，步骤如前，拉伸距离为2mm，生成零件。

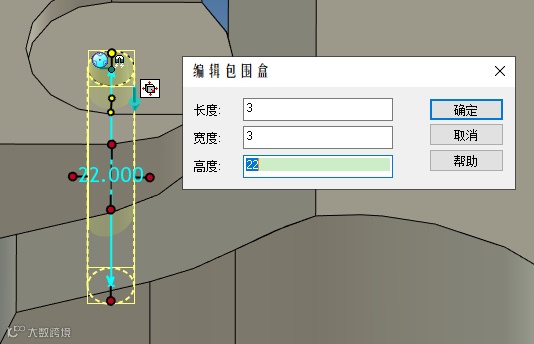

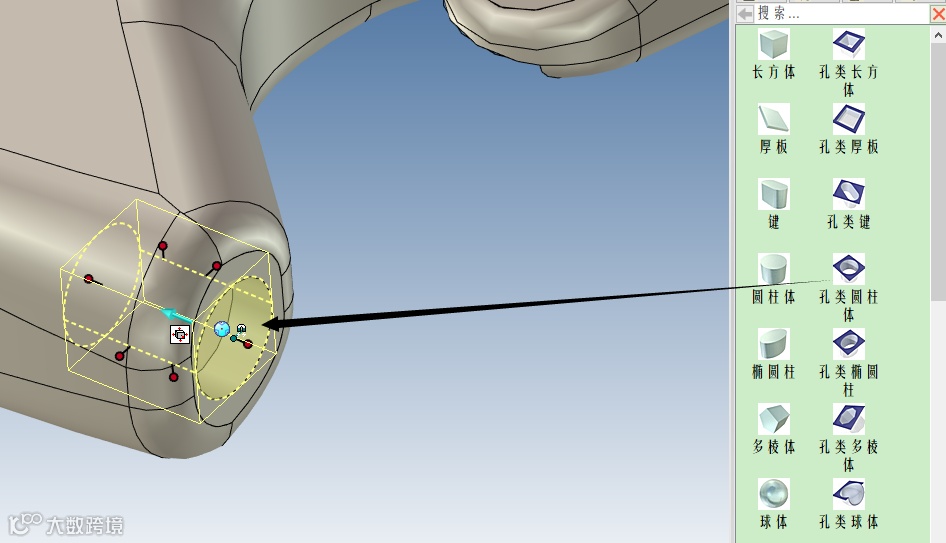

26、从设计元素库中拖放一个孔类圆柱体，智能捕捉到圆弧中心，在体控制手柄处单击鼠标右键，选择“编辑包围盒”，设置孔类圆柱体直径为3mm，长度为22mm。

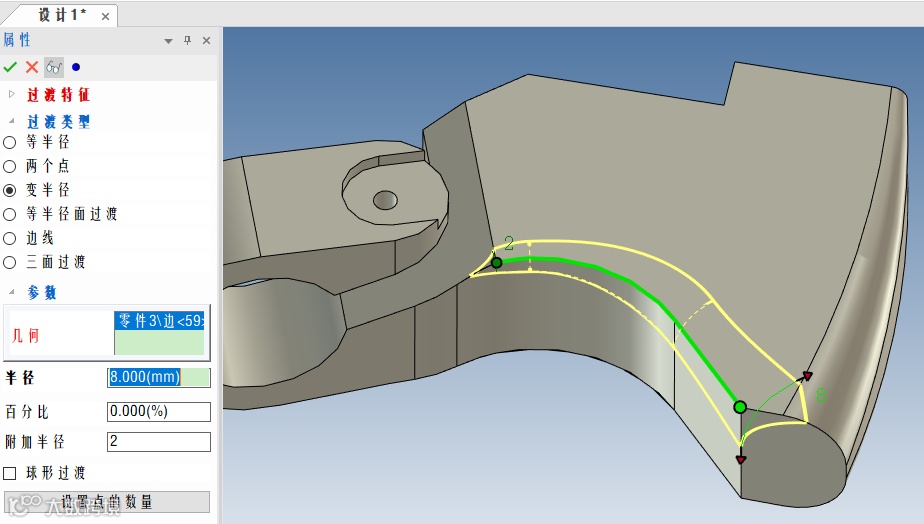

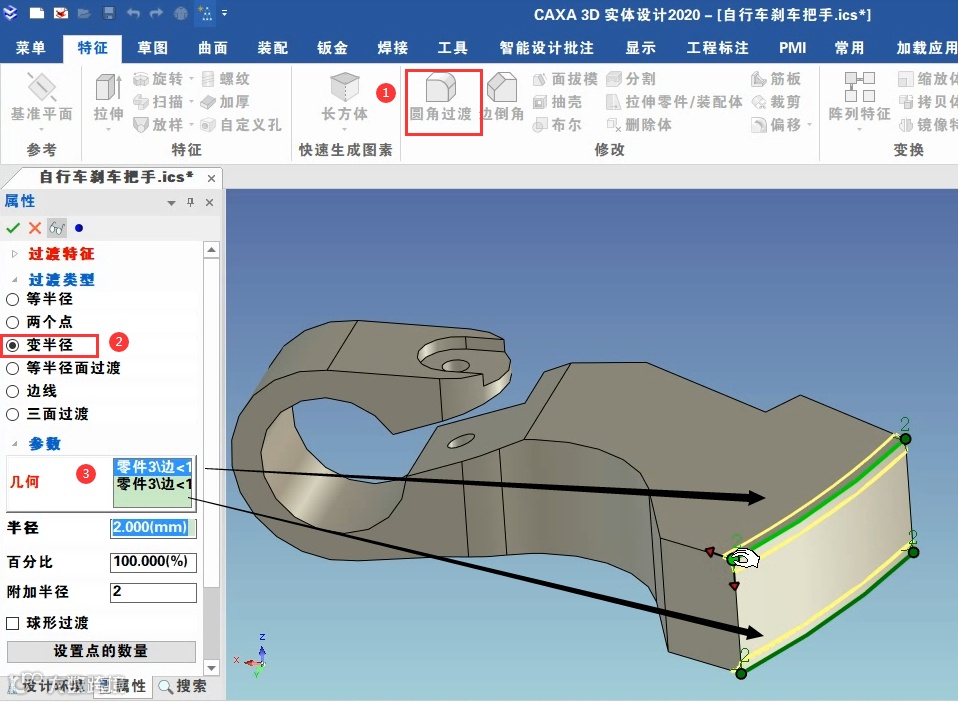

27、特征面板中选择【圆角过渡】设置为变半径，再选择需要做圆角过渡的边，然后在一个角点处单击绿色加点，出现小手图标，在半径栏中输入8。

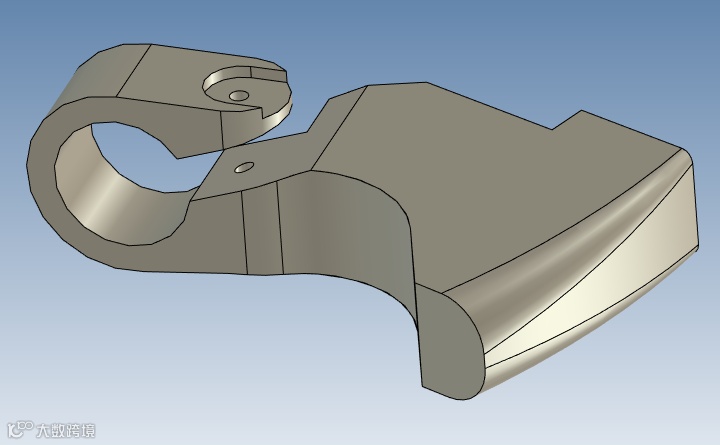

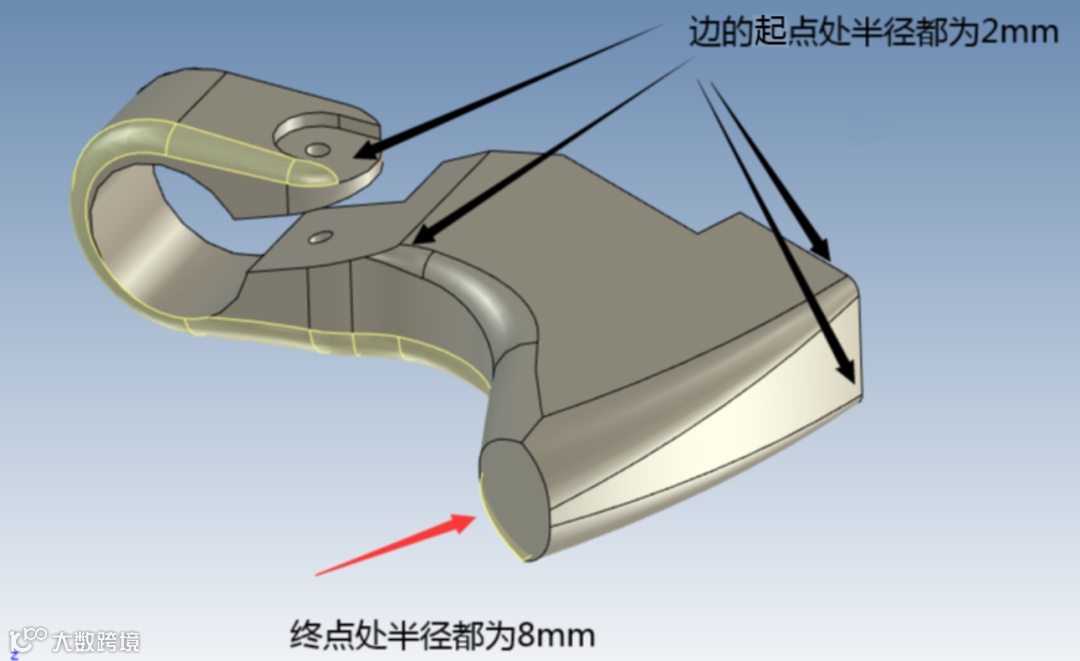

28、圆角过渡的起点处过渡半径为2mm，终点处过渡半径为8mm，完成圆角过渡后的零件如图。
29、同理作变半径圆角过渡，起点处过渡半径为2mm，终点处过渡半径为8mm。
30、再作变半径圆角过渡，起点处过渡半径为2mm，终点处过渡半径为8mm。

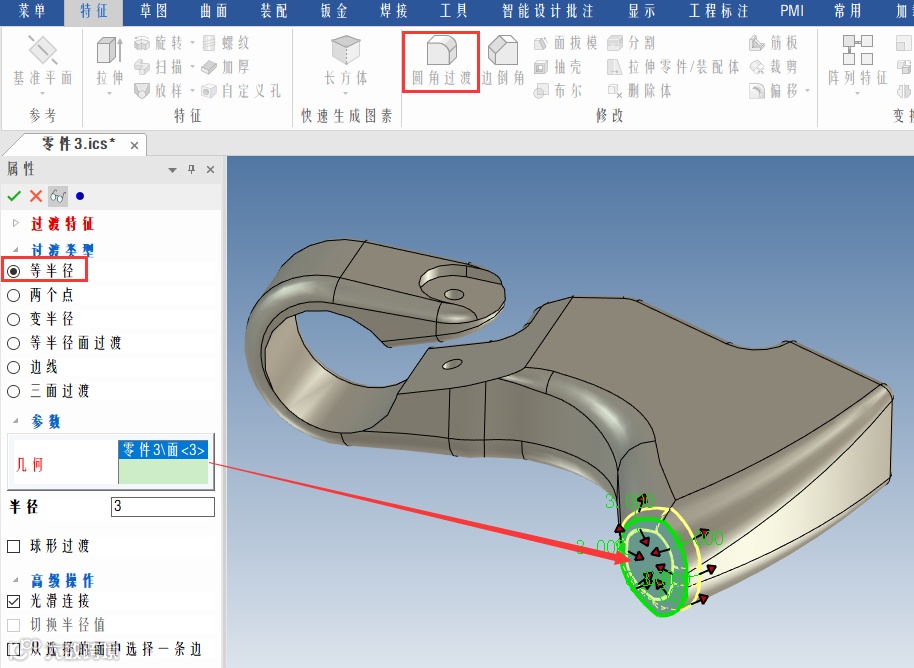

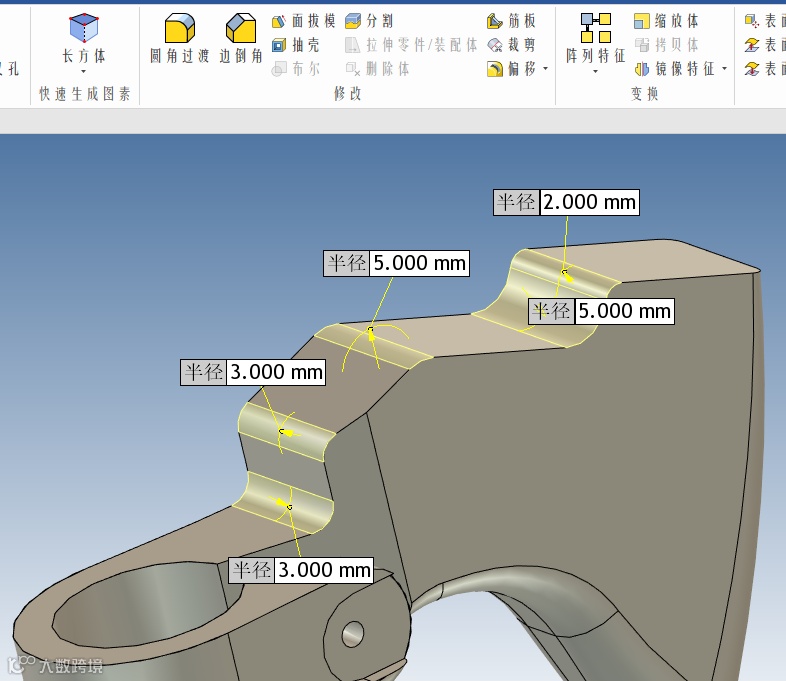

31、再等半径圆角过度。

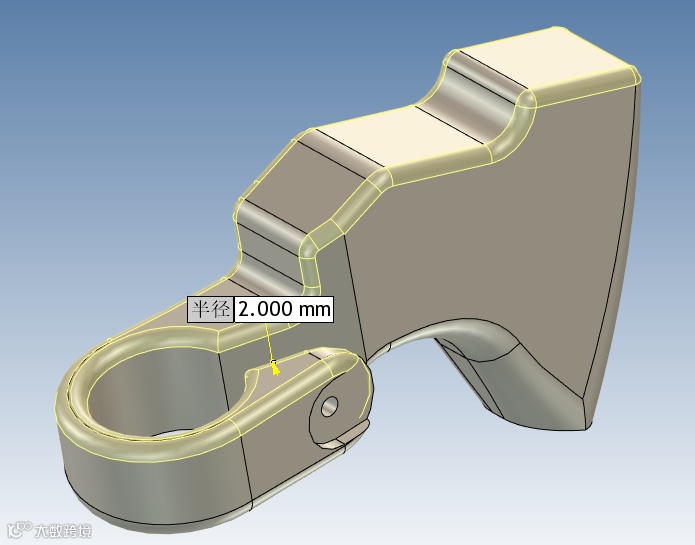

32、其它边倒圆角半径为2mm。
33、继续圆角过渡。
34、新建草图，再画一条线段，线段长度要超过零件的体长。

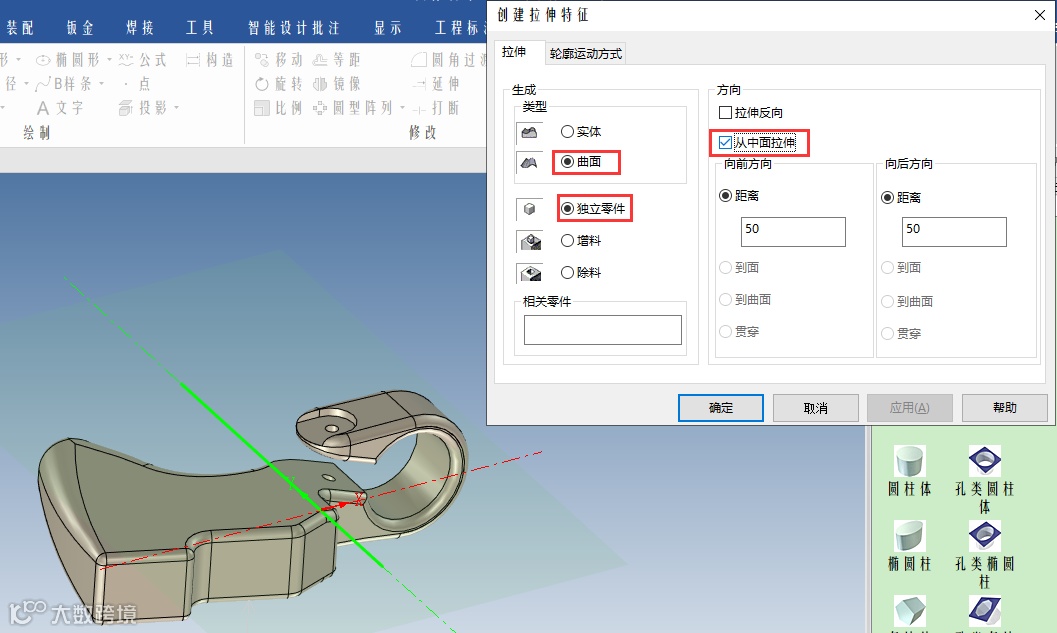

35、在草图上单击鼠标右键→生成→拉伸，设置拉伸特征生成曲面。

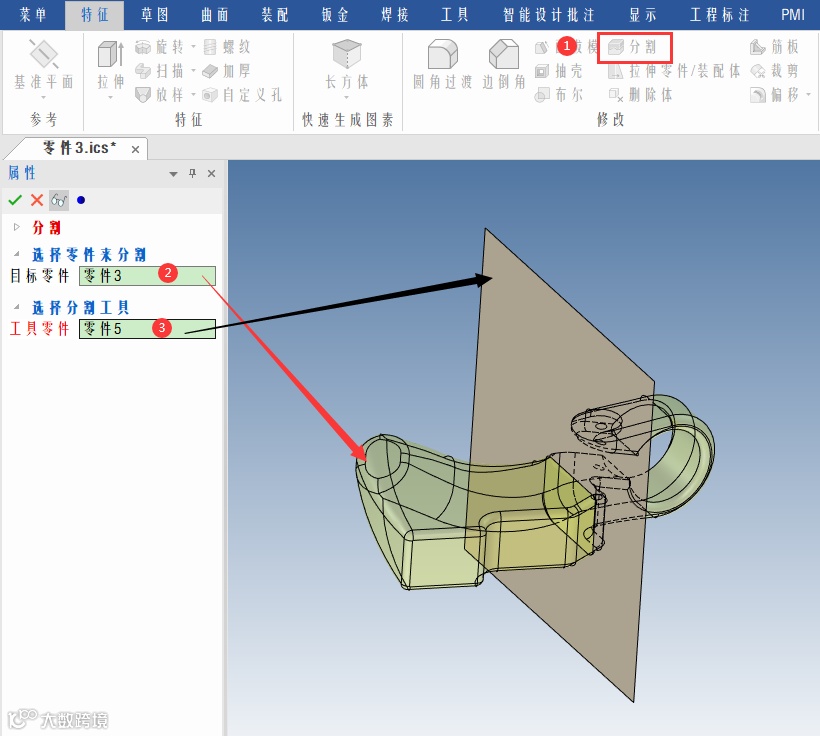

36、特征面板中选择【分割】，用曲面分割零件。

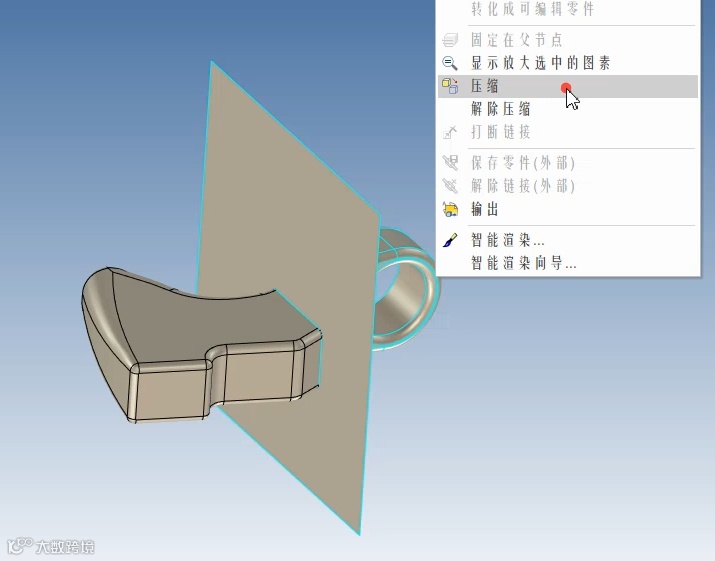

37、将曲面和分割后的其中一个零件选中，单击鼠标右键，选择压缩/隐藏。

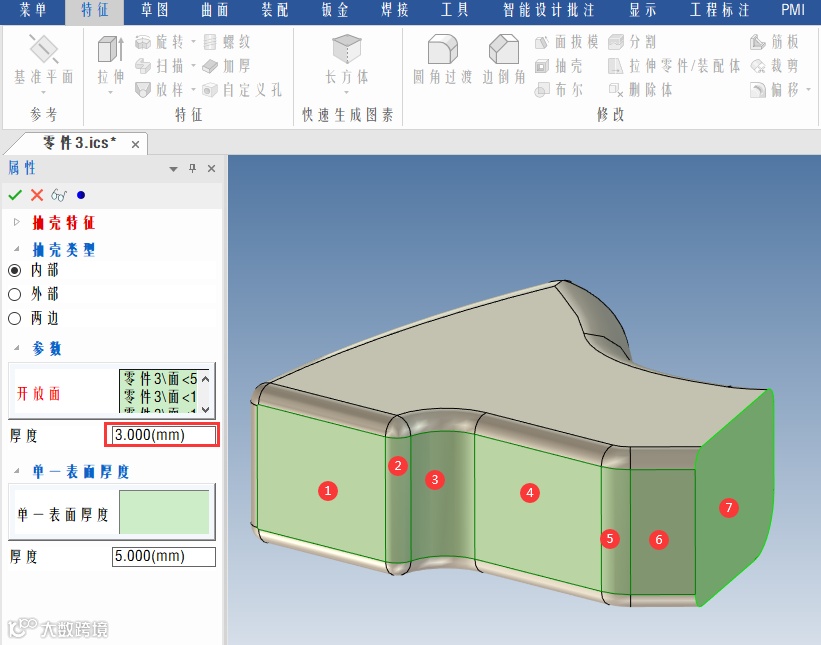

38、抽壳。
39、把分割隐藏的零件压缩/显示回来。
40、布尔加运算成一个整体零件。

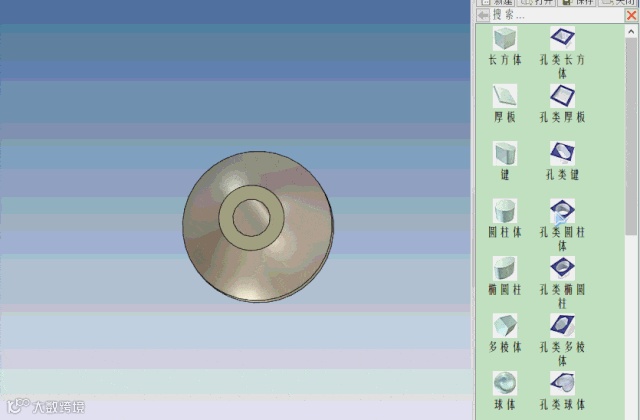

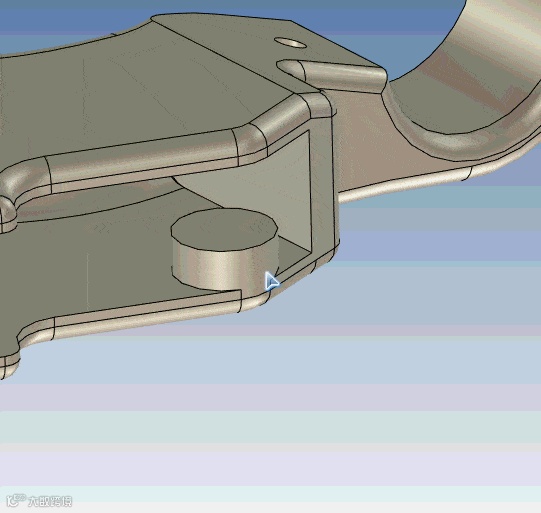

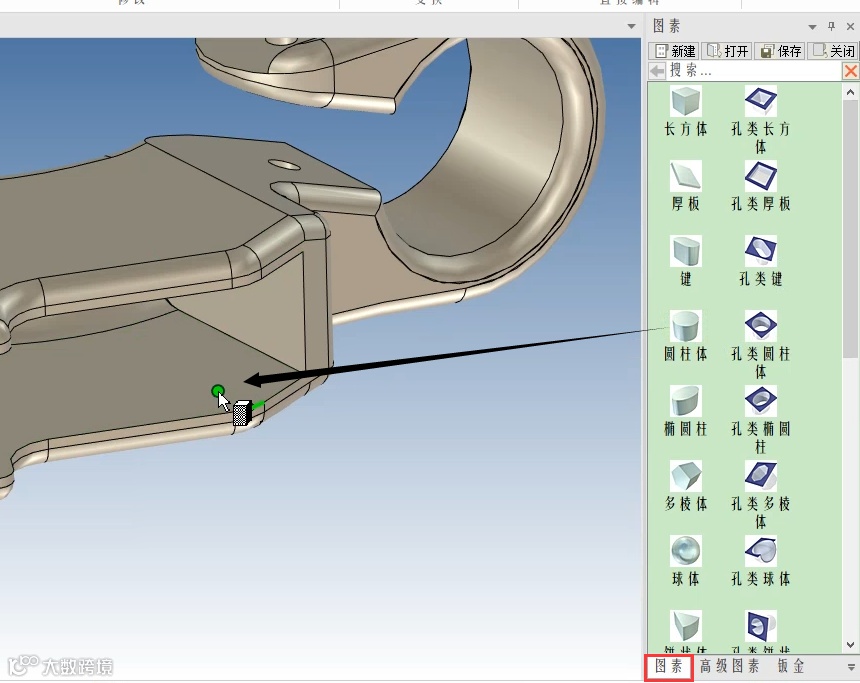

41、从“图素”元素库中拖放一个圆柱体到圆弧几何中心，并设置圆柱体的直径为10mm，高2mm。
42、圆柱体作为零件的特征，在圆柱体特征激活状态下，按F10激活三维球，利用三维球拷贝/链接一个。

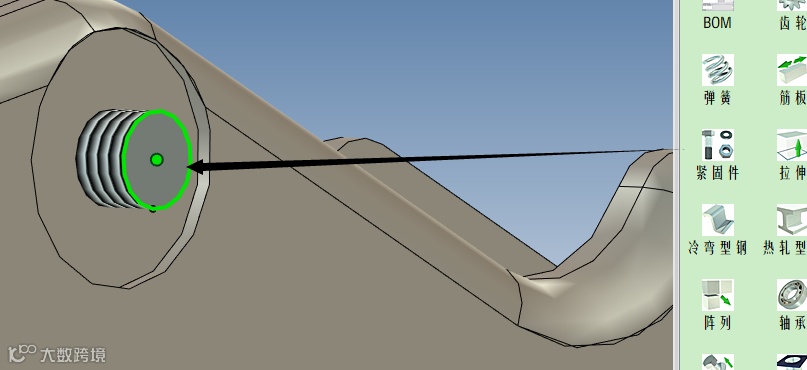

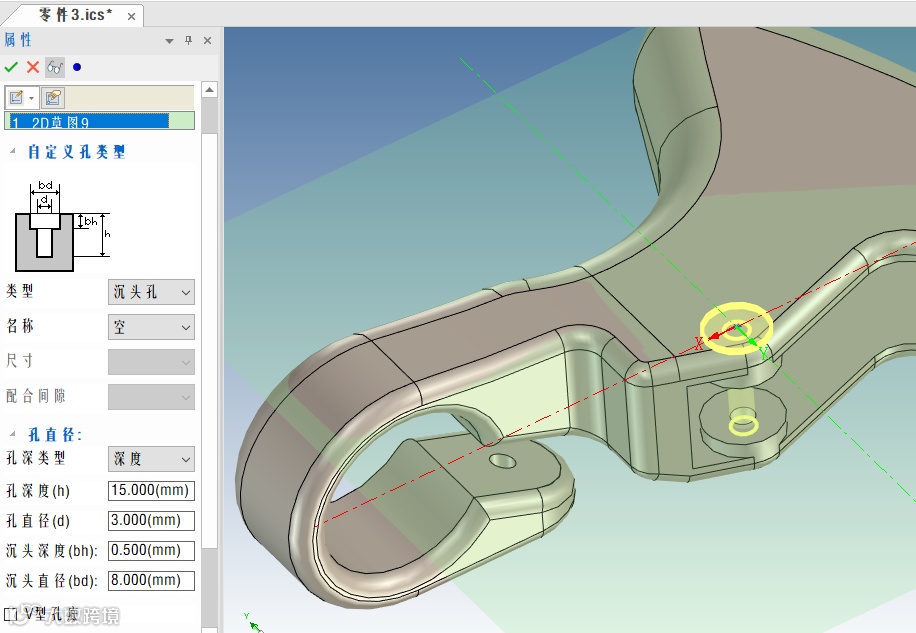

43、在特征面板中选择【自定义孔】
44、同理，作自定义沉头孔。
45、拖放一个孔类圆柱体，到面的几何中心。

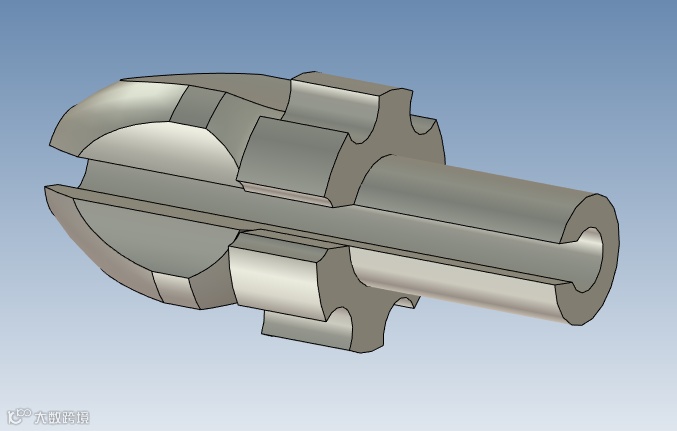

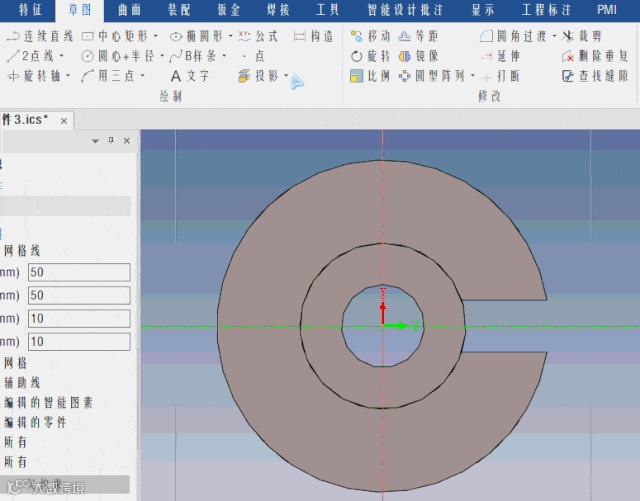

46、在空白处新建草图，画草图。

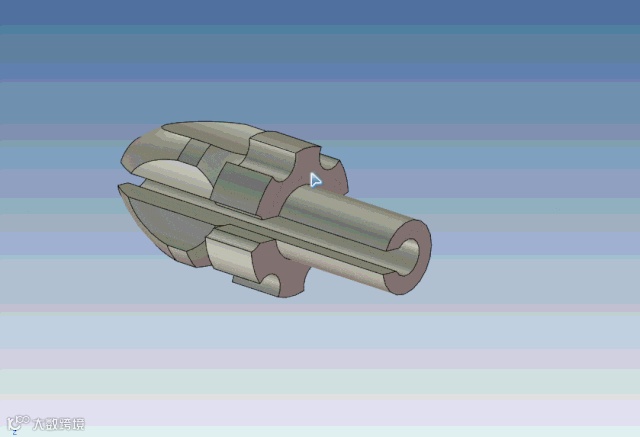

47、完成 草图后，在草图上单击鼠标右键，生成，旋转。
48、从图素元素库中拖放一个孔类圆柱体，再利用三维球调整位置，并旋转拷贝。
49、完成除料。
50、新建草图。
51、画草图。
52、草图上单击鼠标右键，生成，拉伸，拉伸草图。
53、新建草图。
54、画草图。

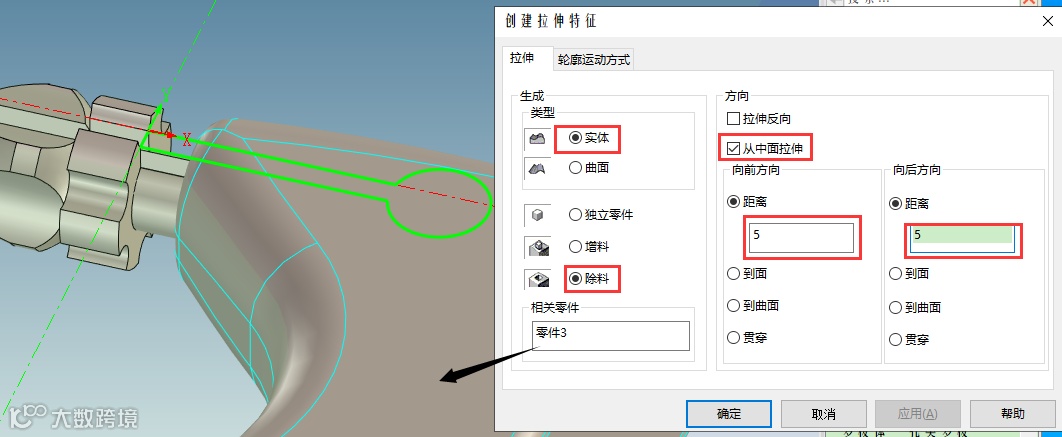

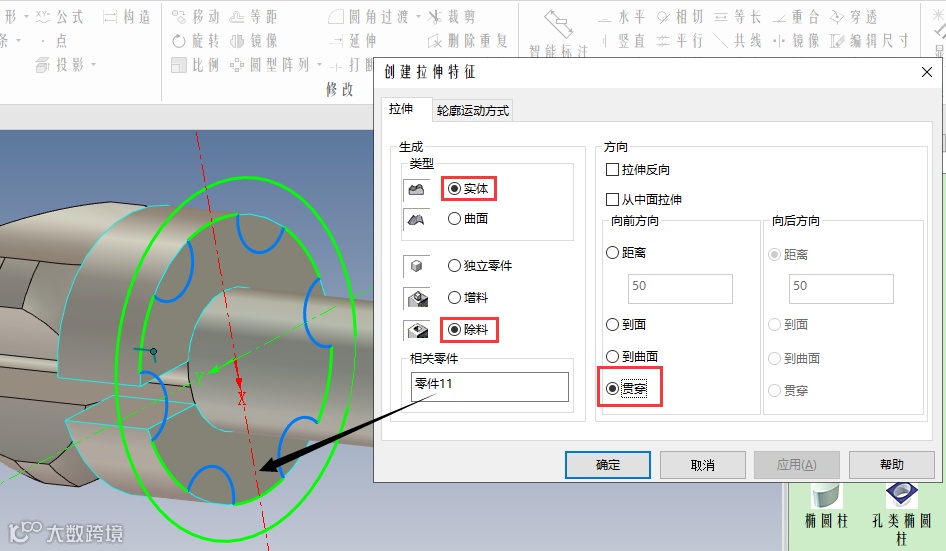

55、拉伸除料。
56、新建草图。
57、拉伸除料。

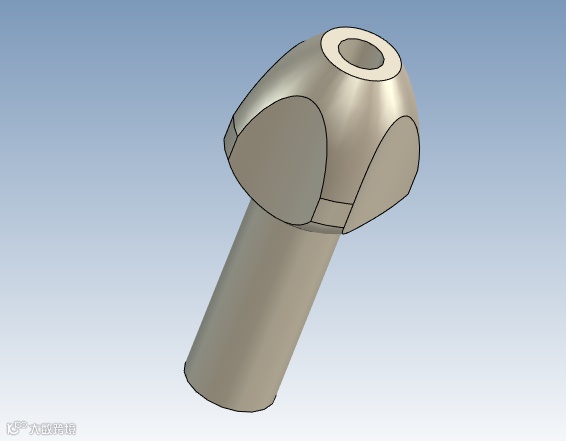

58、完成零件。

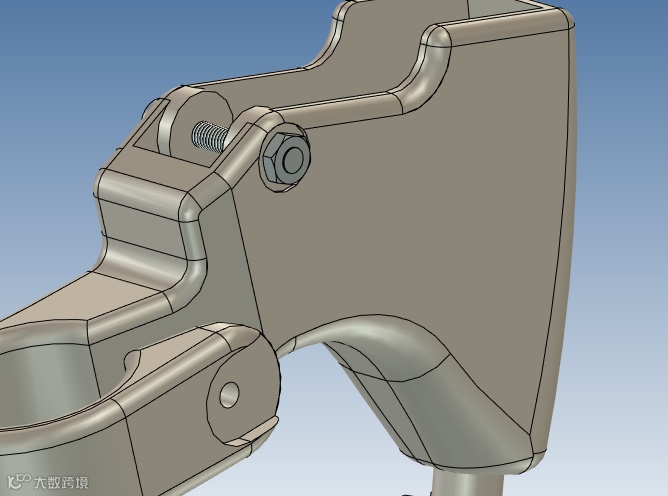

59、将2个零件按Shift键选中，再按F10键激活三维球，三维球中心点处单击鼠标右键，选择“到中心点”，装配的具体操作如图。
60、完成装配。

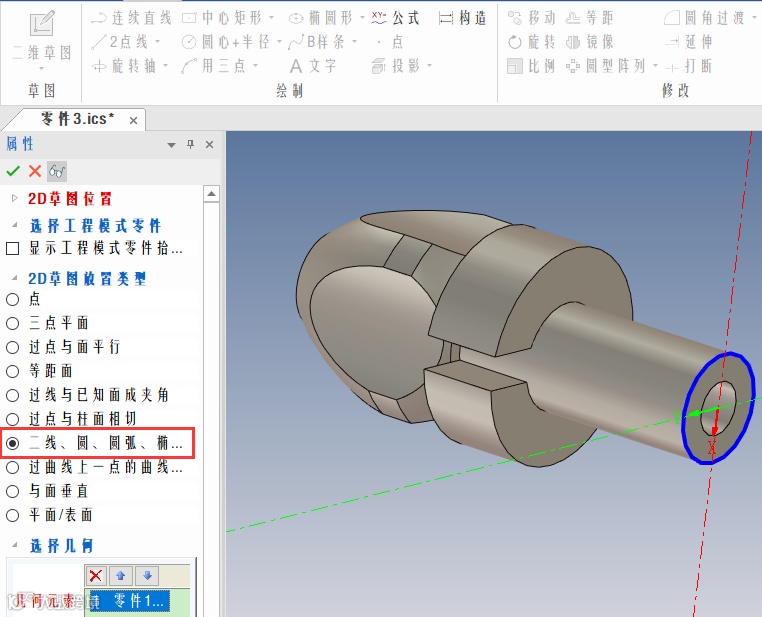

61、新建草图。
62、激活三维球，草图旋转90度。

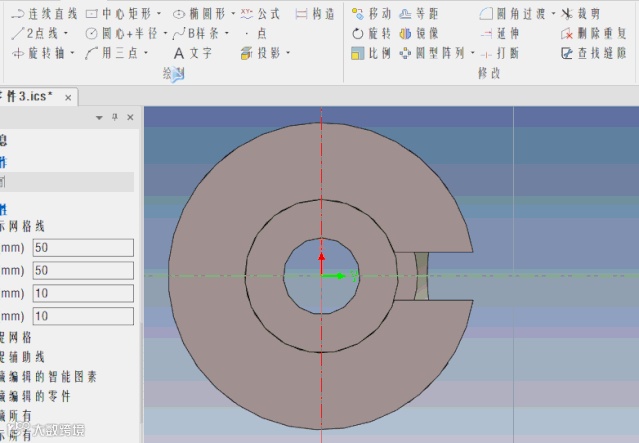

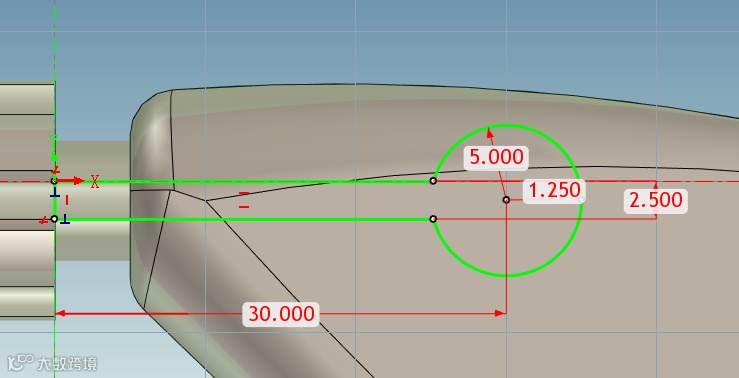

63、画草图。

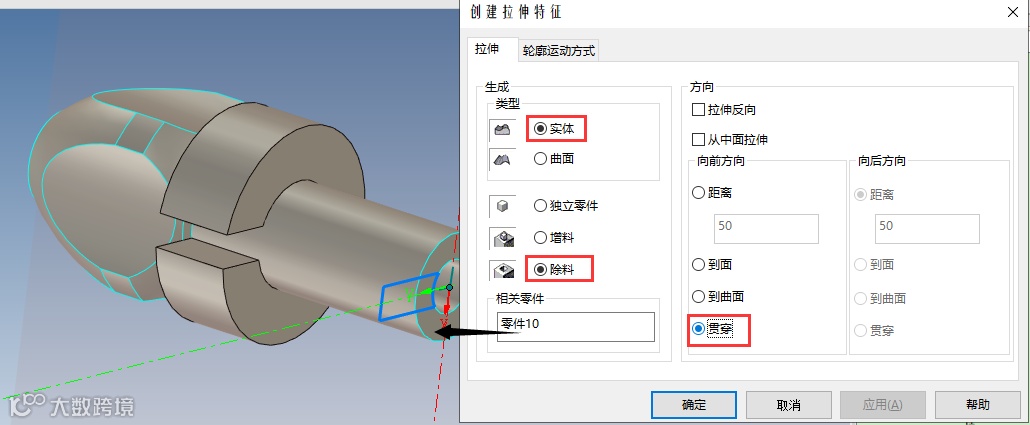

64、草图拉伸除料。

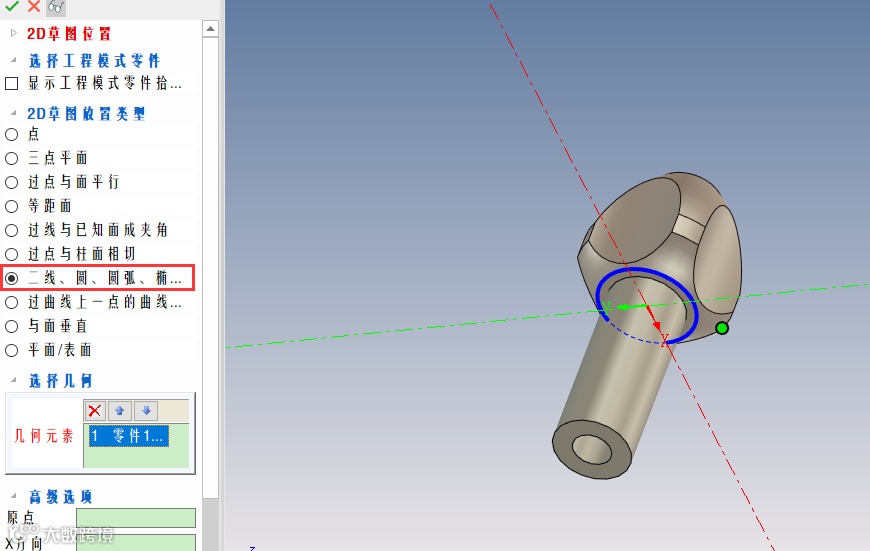

65、新建草图，并利用三维球旋转90度，再按F7键使视图正视。
66、画草图。
67、拉伸。
68、完成拉伸特征。

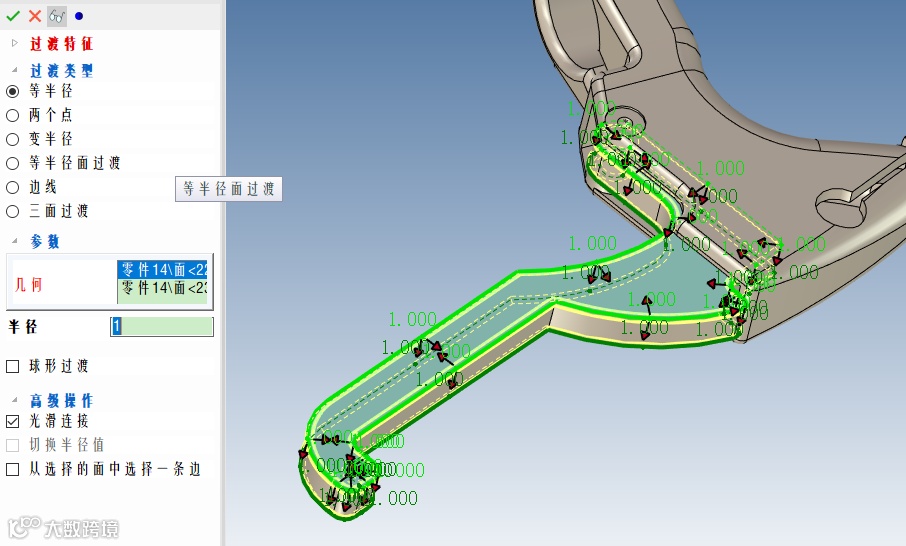

69、倒圆角过渡，等半径为1mm。
70、在“工具”图素中拖放一个紧固件。

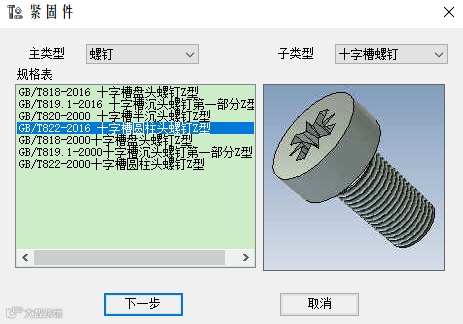

71、设置类型。

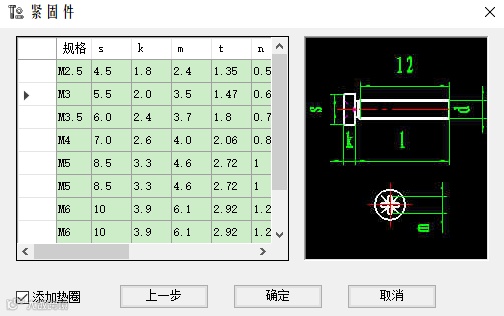

72、选择M3，长度20mm，并勾选“添加垫片”。
73、再拖放1个紧固件。

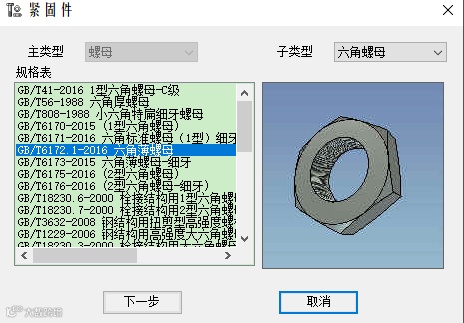

74、选择类型。
75、选择M3。

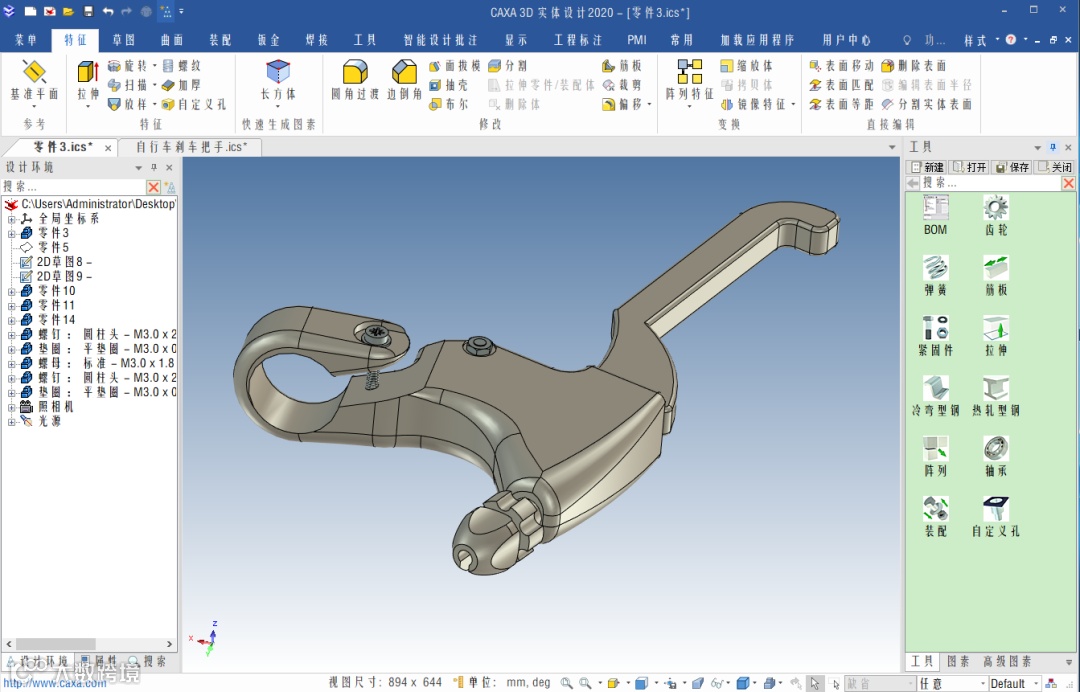

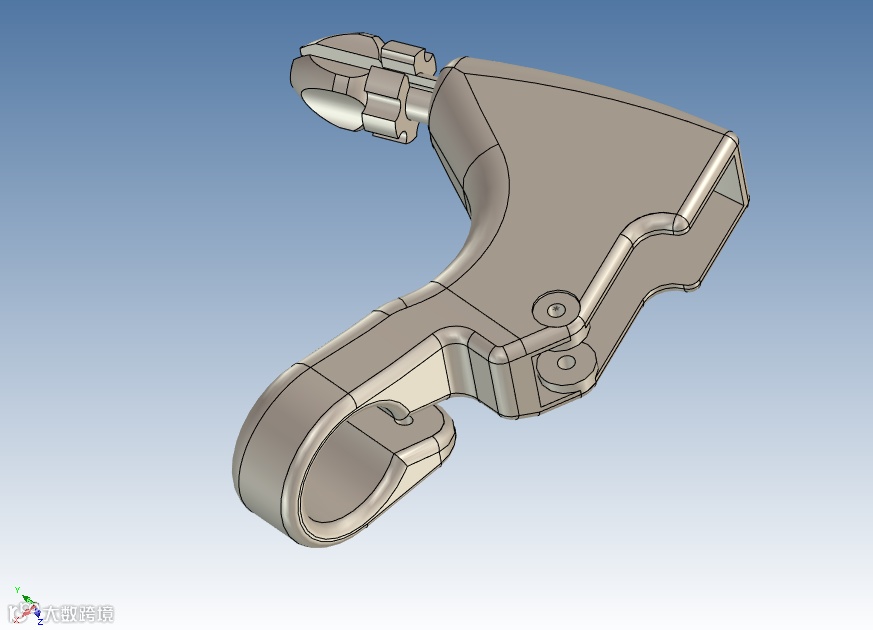

76、同理再拖放一个紧固件，完成模型。

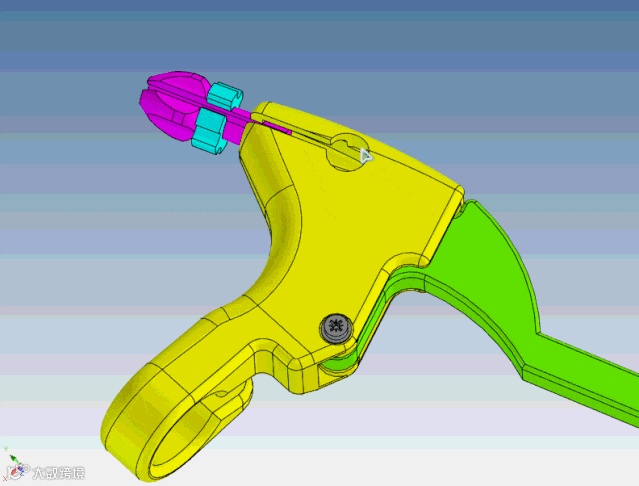

77、添加颜色渲染。

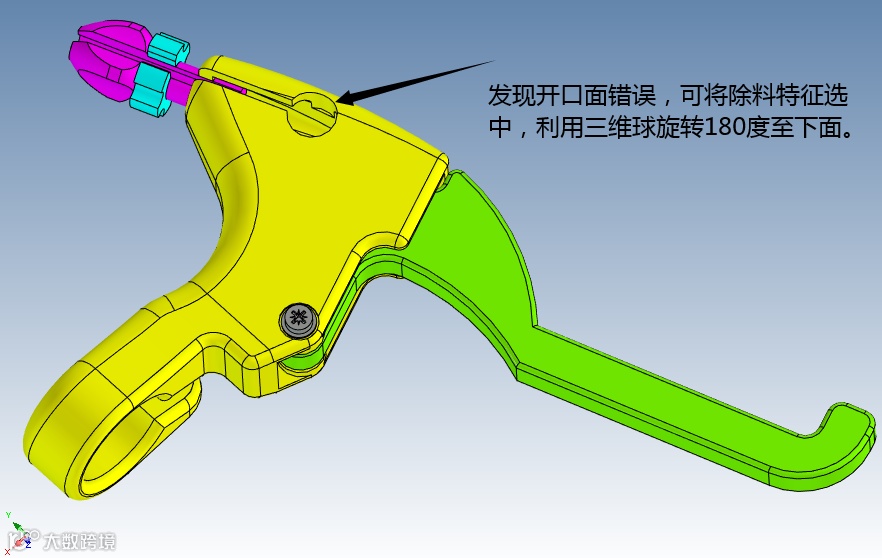

78、修改过程如下。

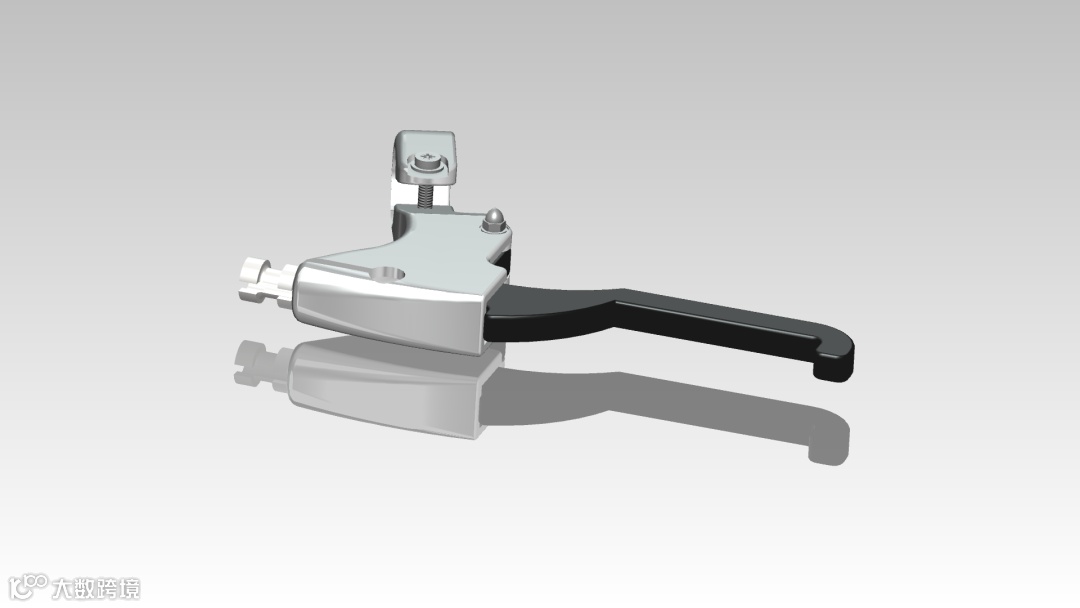

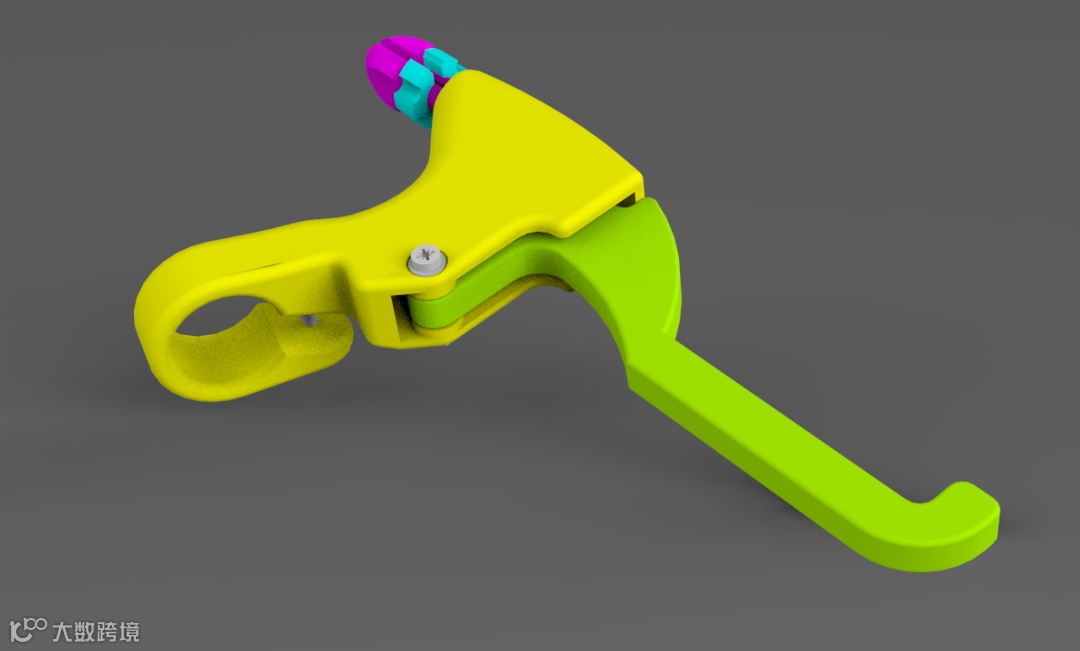

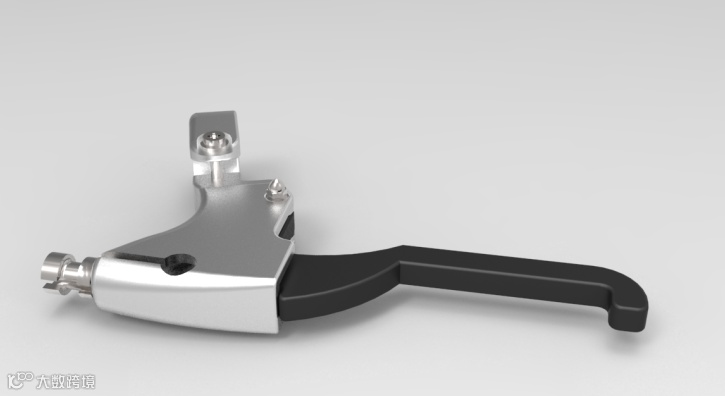

79、完成渲染。
感谢资深咖迷陈洪涛（seekeer）供稿。期待更多的咖迷速速投稿，投稿邮箱zhyan@caxa.com 。
