学习要点
旋转特征
曲面投影线
扫描特征
建模过程

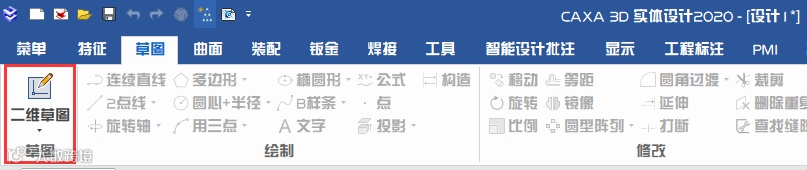

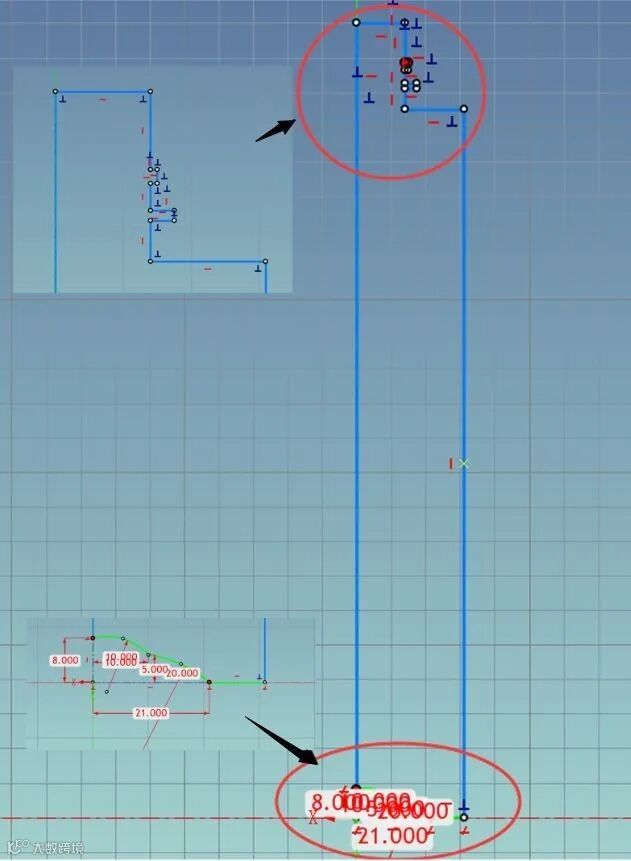

1、新建草图，在草图面板中单击二维草图。

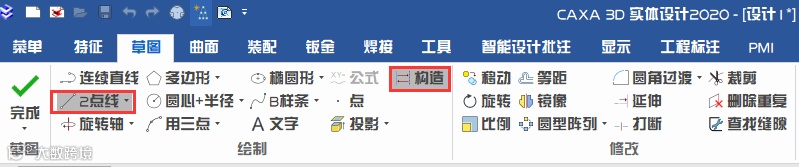

2、选择【2点线】【构造】。

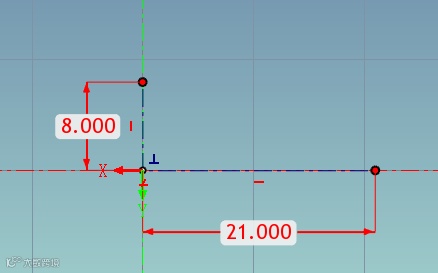

3、从坐标原点开始沿坐标轴画两段辅助线。

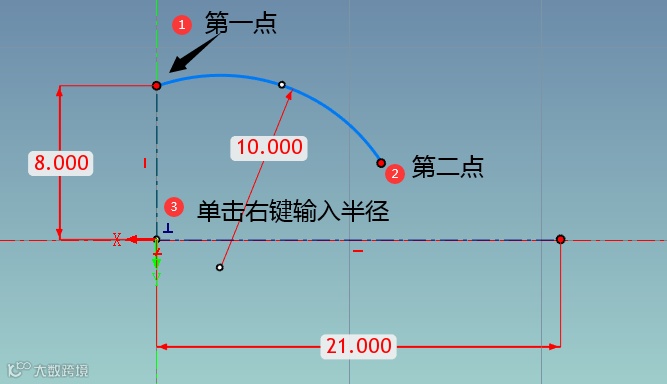

4、关闭【构造】，选择【用三点】画圆弧。

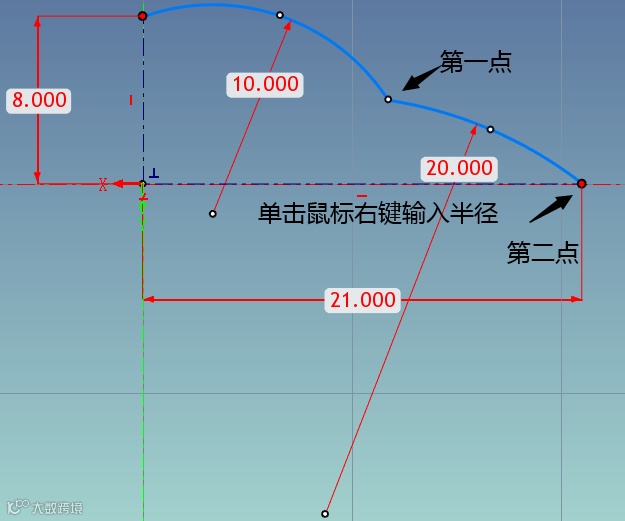

5、再用【用三点】画圆弧。

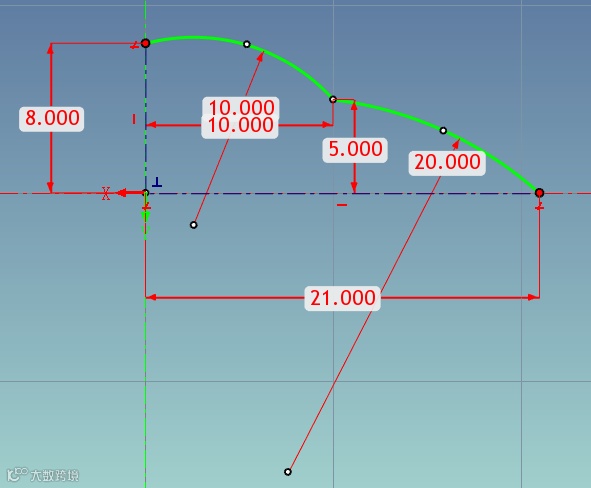

6、选择“智能标注”，约束2个圆弧的交点位置。
7、鼠标左键拾取未相交的圆弧端点，按住拖动使其与辅助线端点重合。
8、选择【连续直线】，画线使草图封闭。

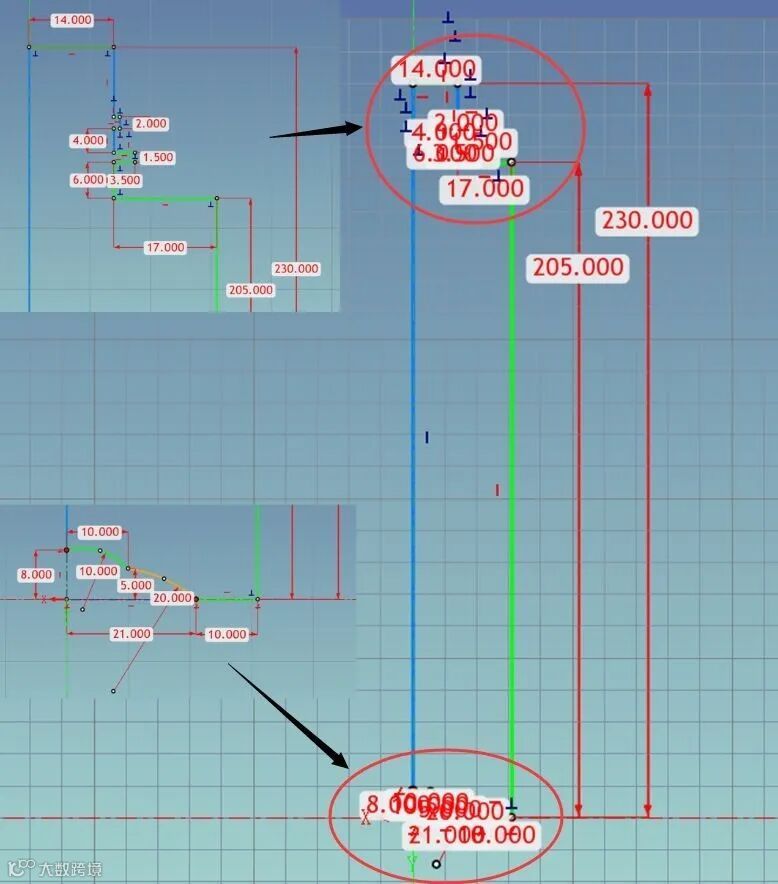

9、选择智能标注，约束尺寸。
10、完成草图，在草图上单击鼠标右键，选择生成、旋转，默认是以y作为旋转轴，旋转360度。若画草图时，瓶体高度方向沿x轴，那么需要在草图中定义旋转轴，方法是编辑草图，选择【旋转轴】，沿x轴画旋转轴。

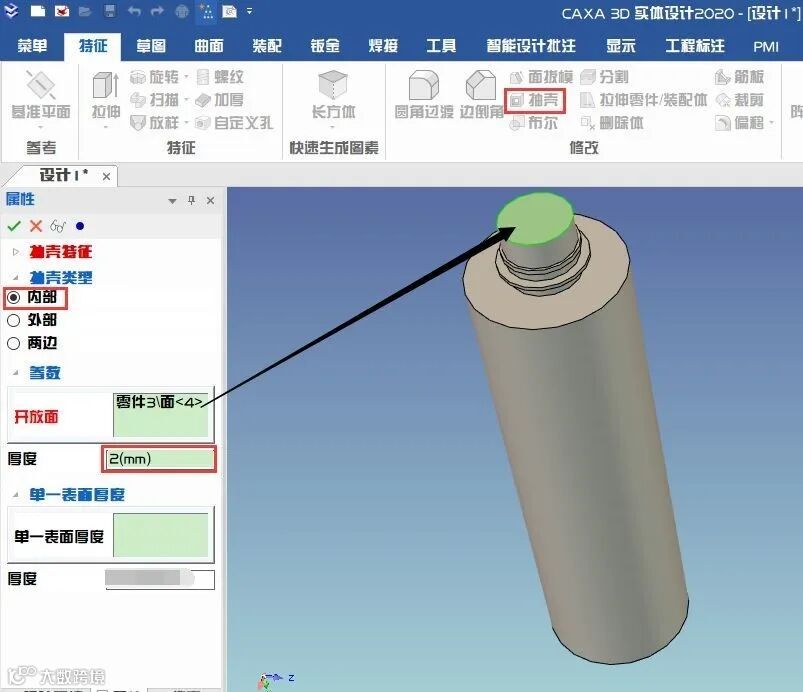

11、特征面板中选择【抽壳】，从瓶口进行抽壳。

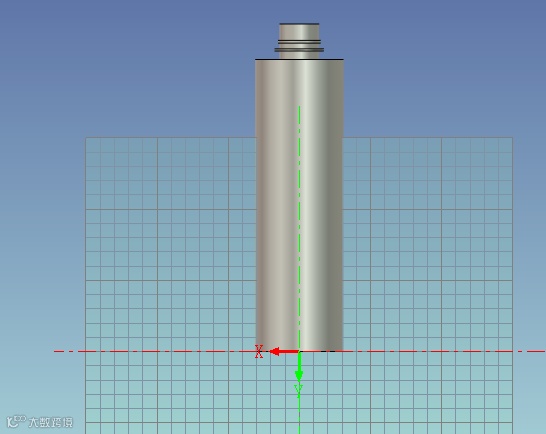

12、新建草图。

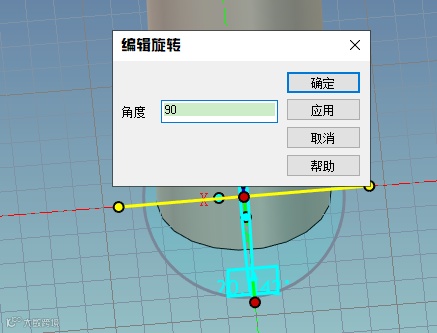

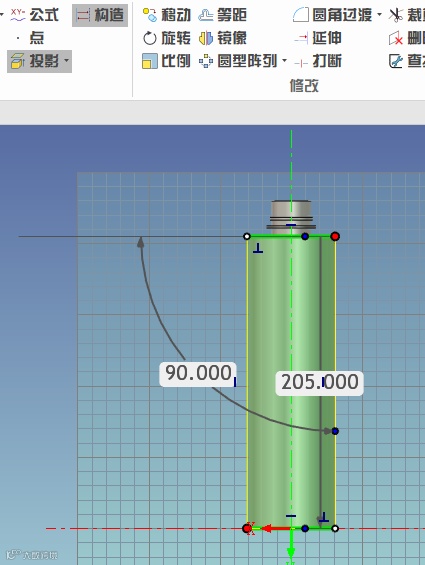

13、按F10激活三维球，旋转草图90度。
14、按F7使草图正视。
15、选择【投影】【构造】将圆柱的截面投影到草图上。

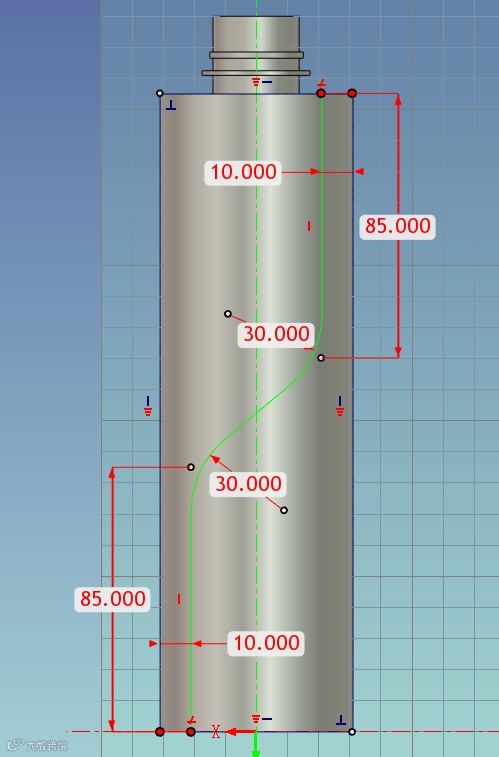

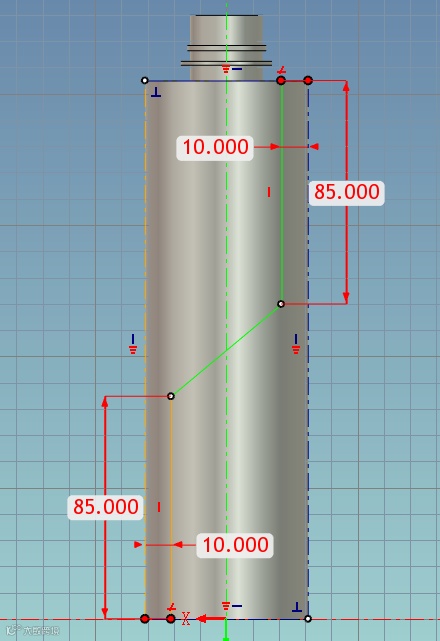

16、关闭【投影】【构造】，选择【连续直线】，画图。

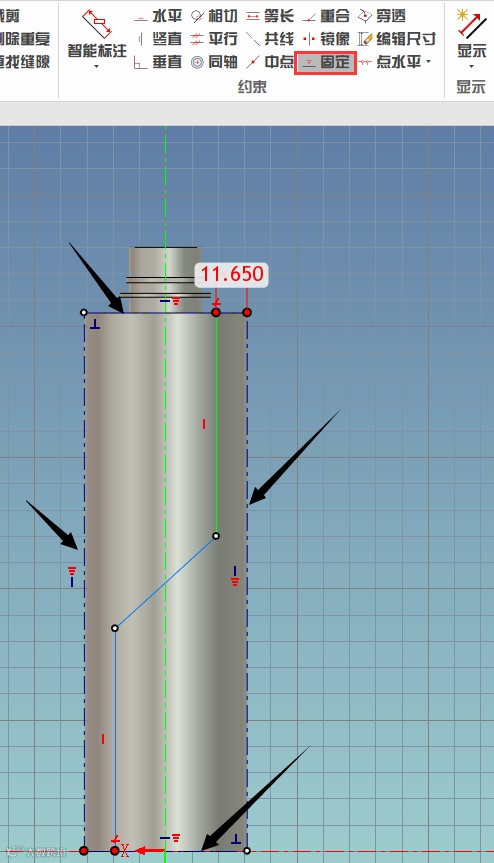

17、约束面板中选择【固定】，再点击投影截面的四条边，将它们固定住。
18、选择智能约束，约束连续直线的长度和位置。
19、选择【圆角过渡】，半径为30mm。

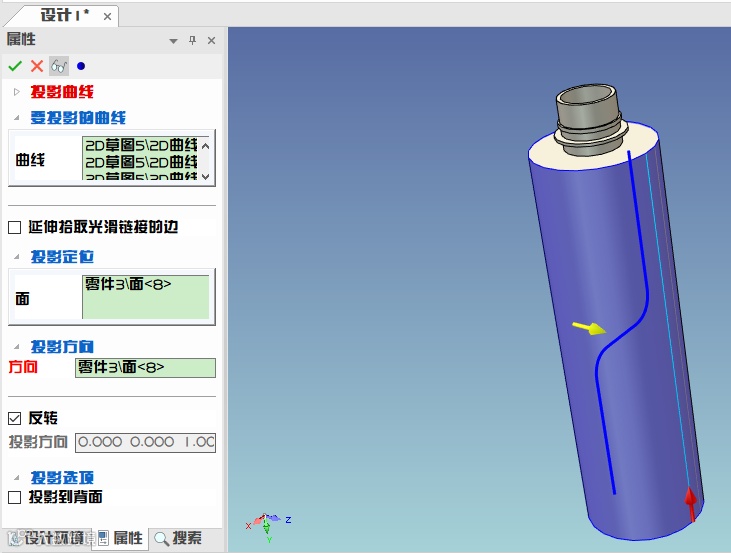

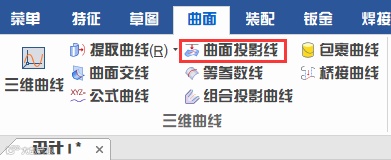

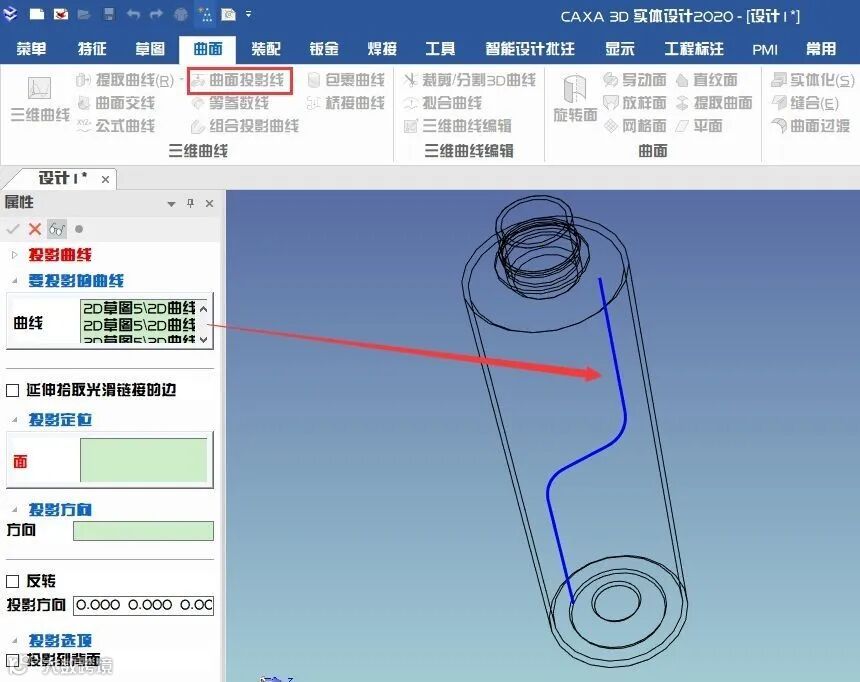

20、在曲面面板中选择【曲面投影线】，将刚画好的草图投影到圆柱体表面。

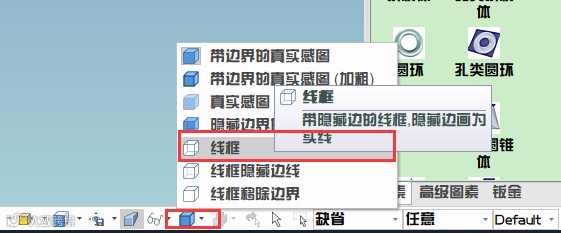

21、将显示设置成“线框”。
22、鼠标左键拾取草图线。

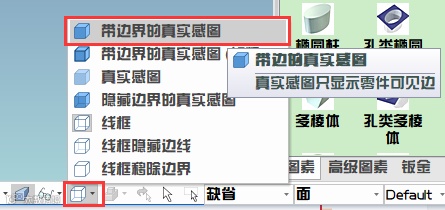

23、再将显示设置成“带边界的真实感图”。

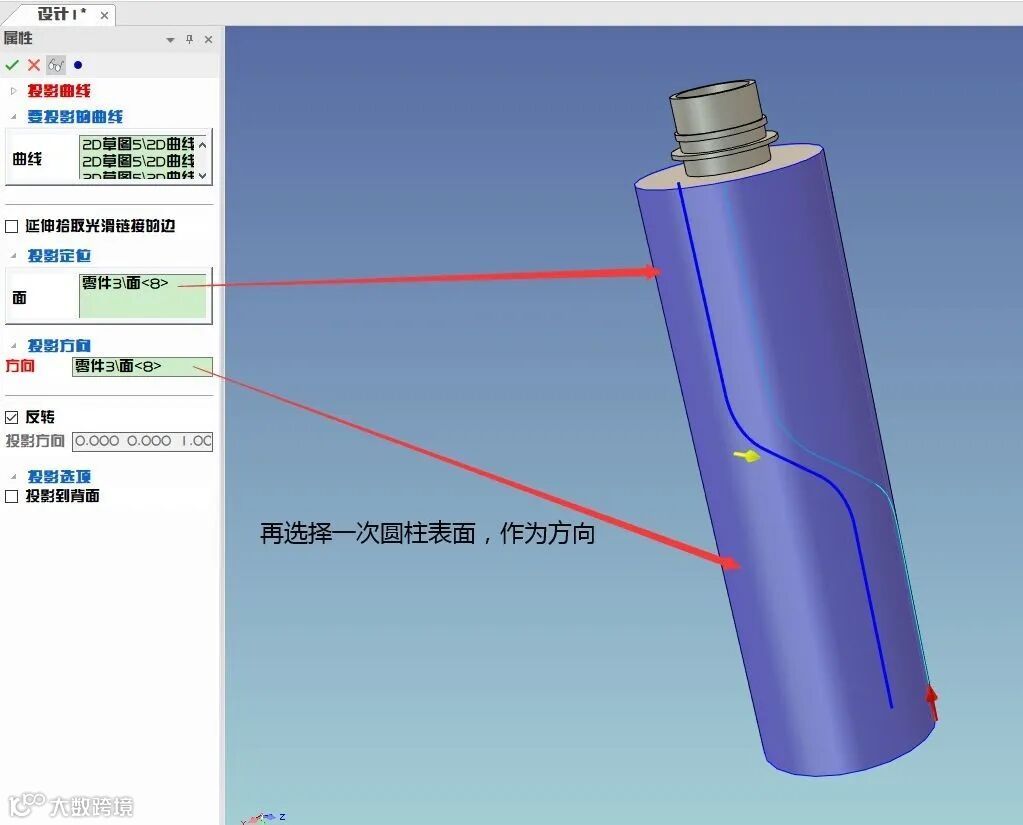

24、拾取圆柱体表面，并设置投影方向。

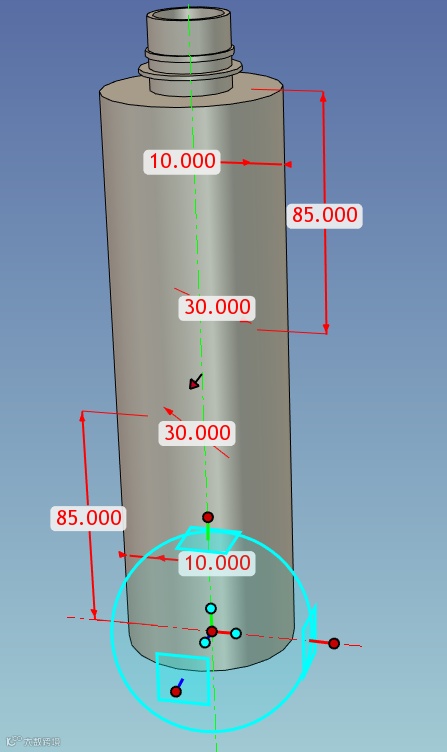

25、我们发现投影出来上一条直线，并不是我们想要的投影线。退出【曲面投影线】，将草图选中，激活三维球，旋转90度。
26、再重复上面的操作，此时就可以预览投影的曲线，正是想要的曲线。

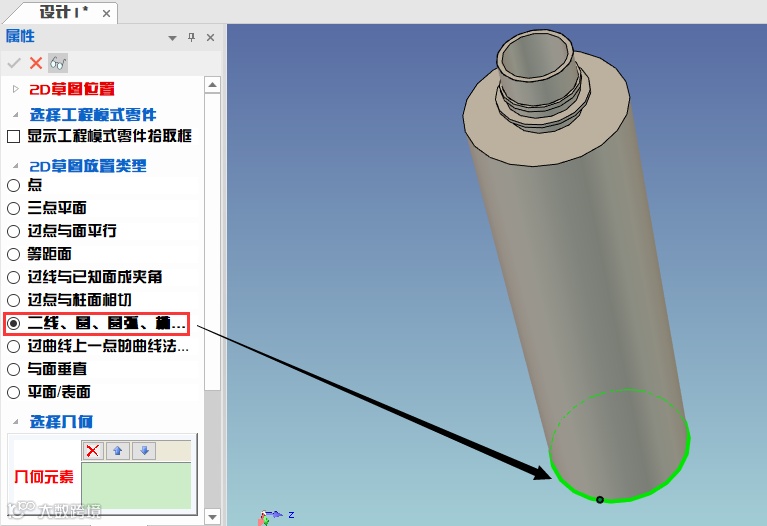

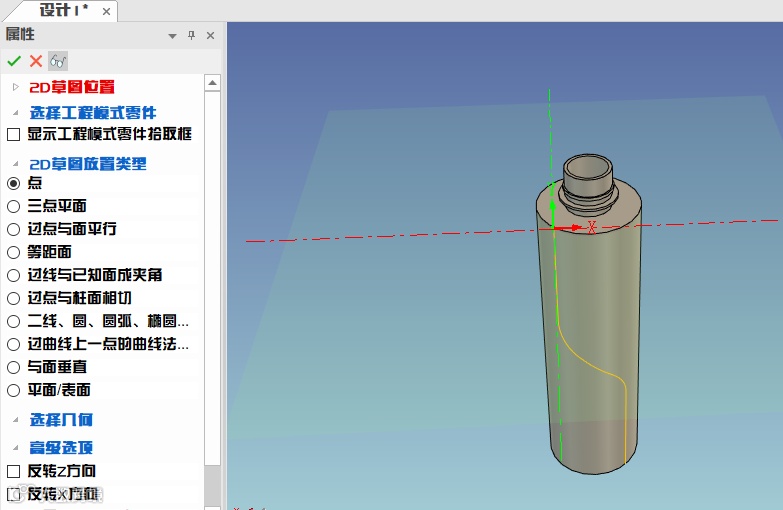

27、完成投影曲线后，在投影曲线的端点处新建草图。

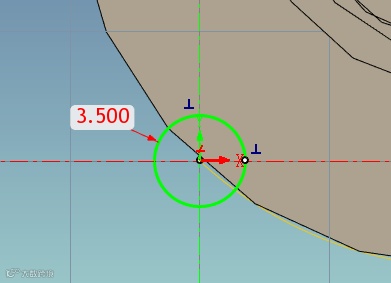

28、选择【圆心+半径】画半径为3.5mm的圆。

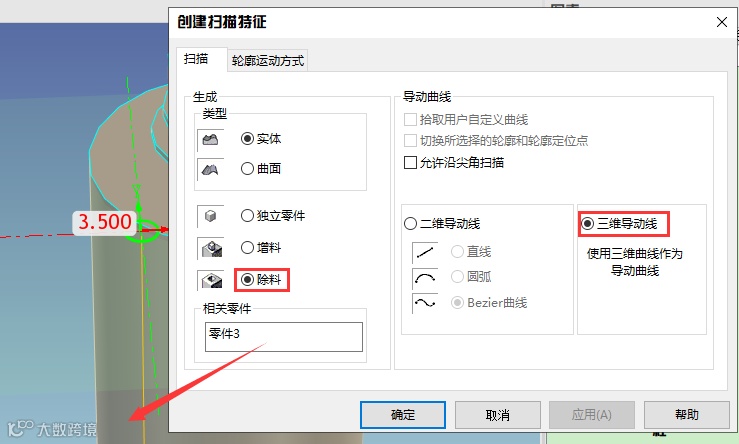

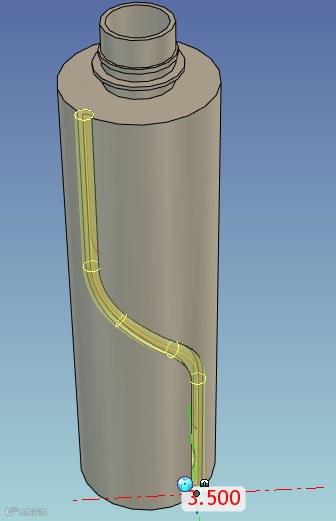

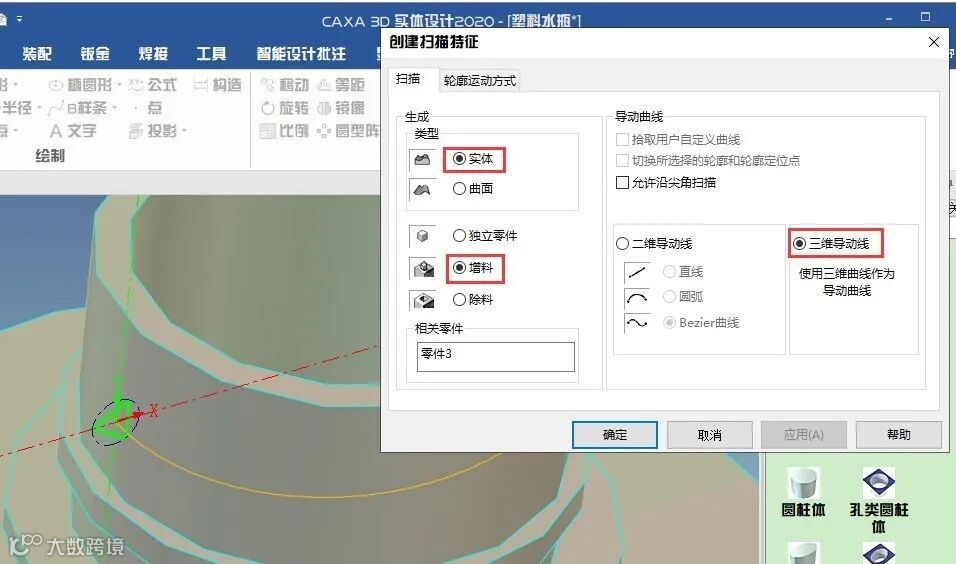

29、完成草图后在草图上单击鼠标右键，弹出的快捷菜单选择生成，再选择扫描，设置扫描特征。
30、拾取投影线作为三维导动线。

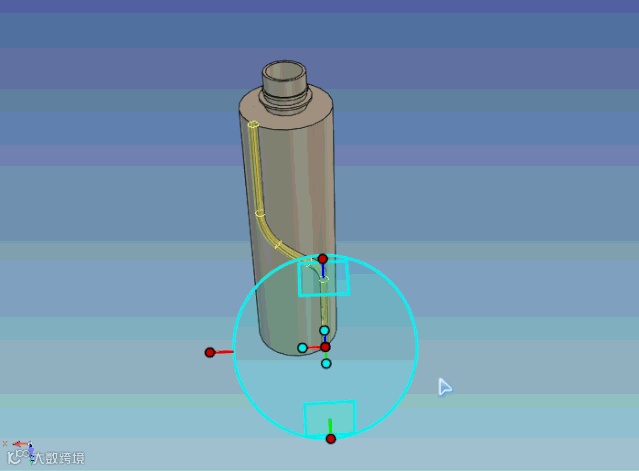

31、特征激活状态下，激活三维球，旋转拷贝/链接3个。

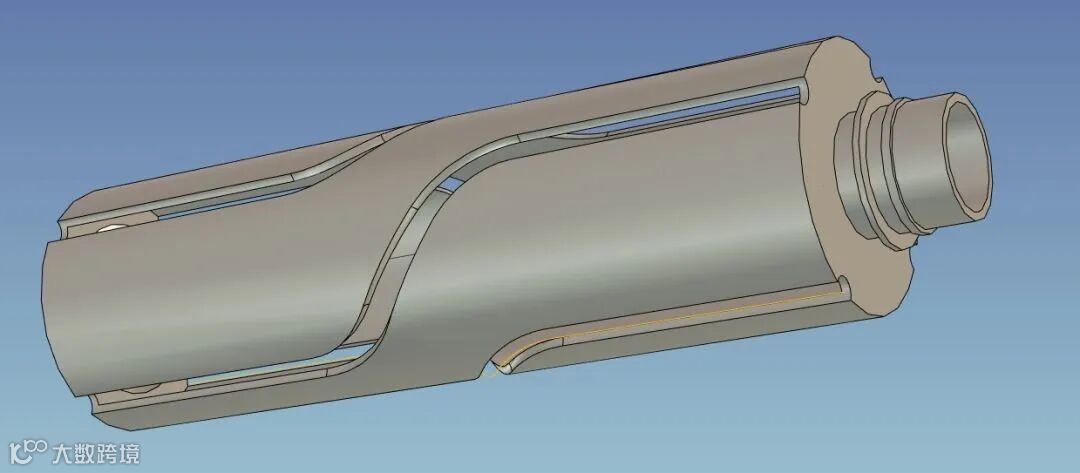

32、此时可以看到模型被开洞了，说明之前先做的抽壳特征过早。
33、在设计树中将零件前的+号点开，将抽壳特征删除。
34、再重新进行抽壳，生成零件。

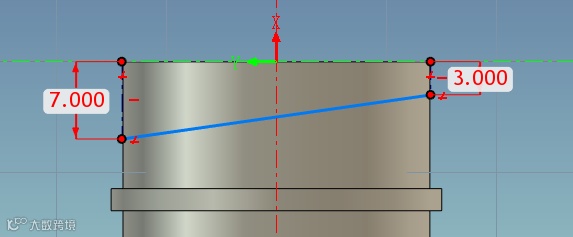

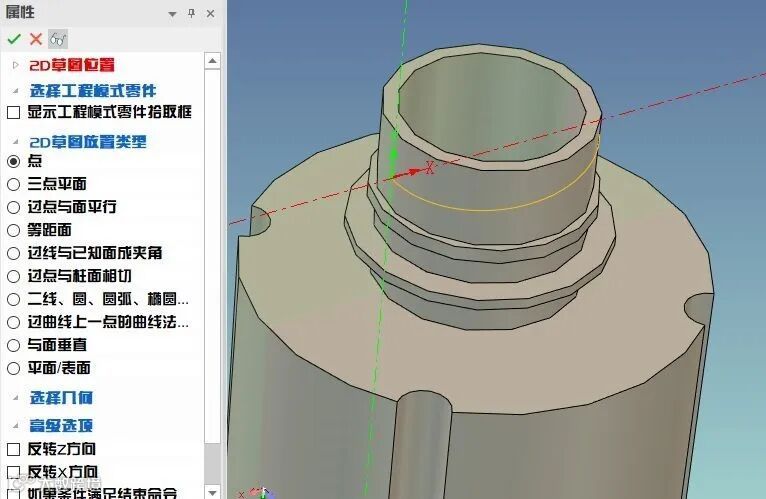

35、在瓶口处新建草图，画草图。选择【投影】【构造】将边线投影到草图上，再用【2点线】画辅助线，最后再画实线。

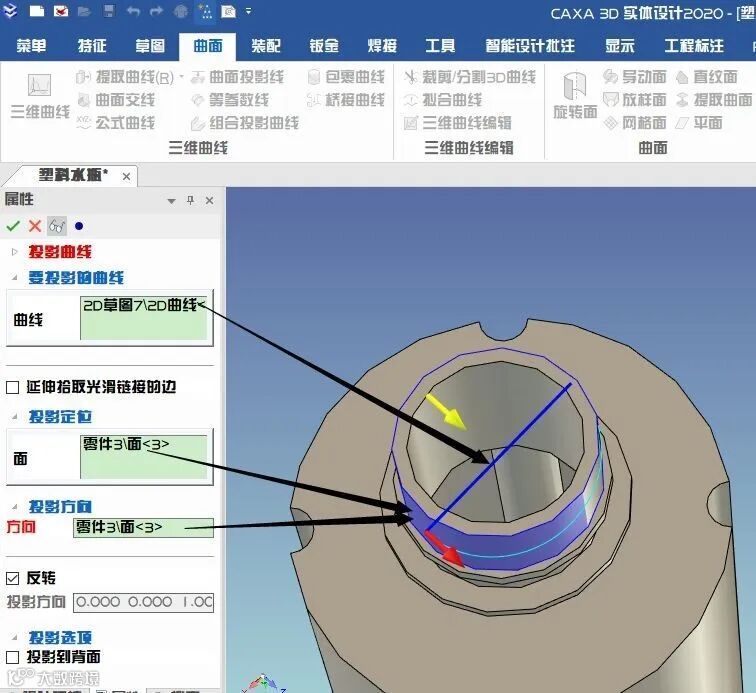

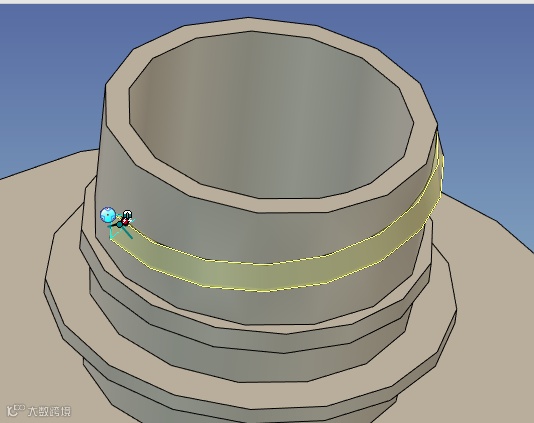

36、选择【曲面投影线】将草图线投影到瓶口圆柱体表面。

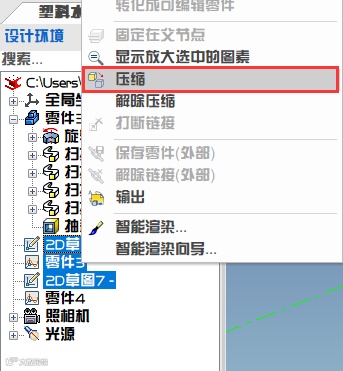

37、设计树中选中草图和曲线，单击右键选择【压缩】。
38、在投影线端点处画截面。

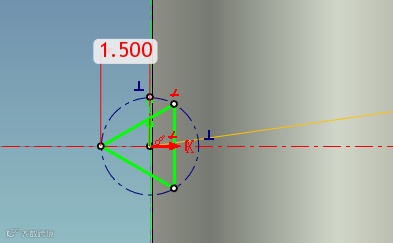

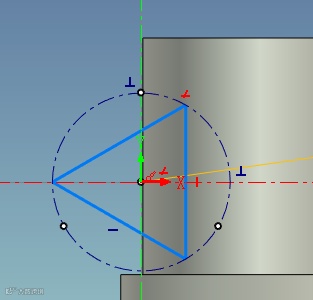

39、选择多边形画一个三边的，半径、角度任意。

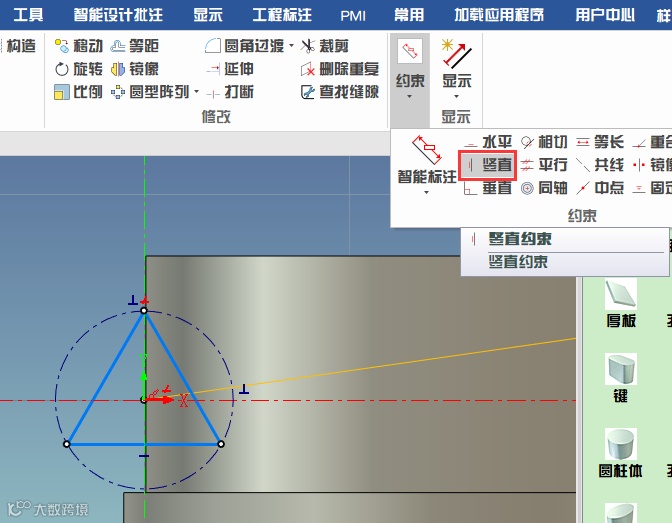

40、约束一下边，选择【竖直】约束，y轴为竖直方向。
41、完成竖直约束。

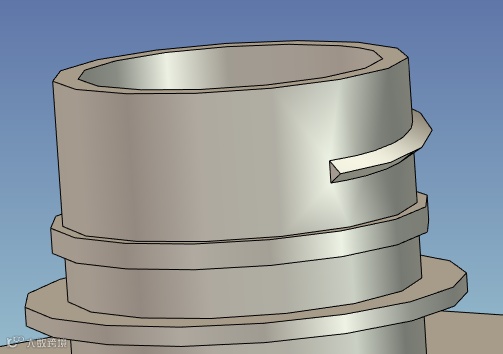

42、智能约束，角点距y轴1.5mm。
43、完成草图，单击鼠标右键，选择生成，扫描，增料。
44、生成增料特征不是想要的。

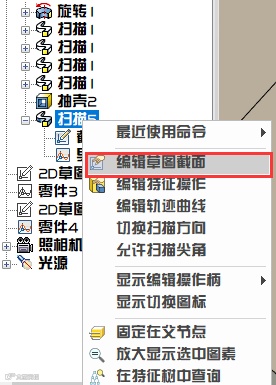

45、设计树中找到这个扫描特征，单击鼠标右键，选择【编辑草图截面】。

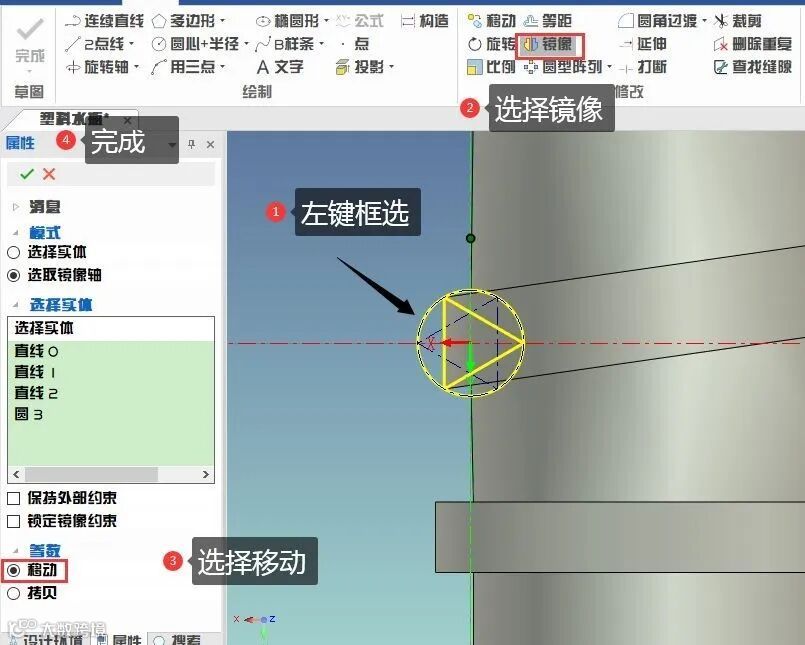

46、对截面草图进行修改。
47、完成增料特征。

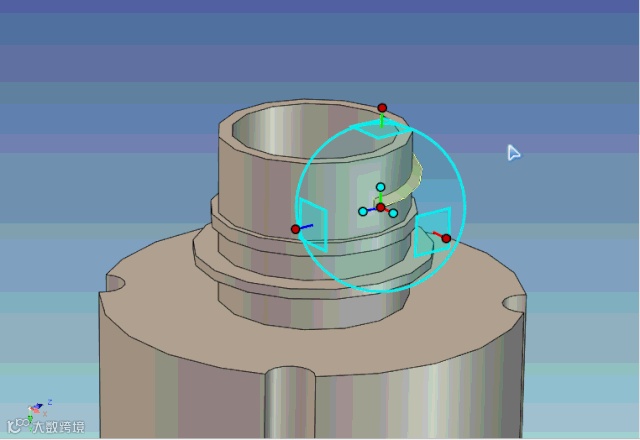

48、选中这个增料特征，激活三维球，旋转拷贝2个。

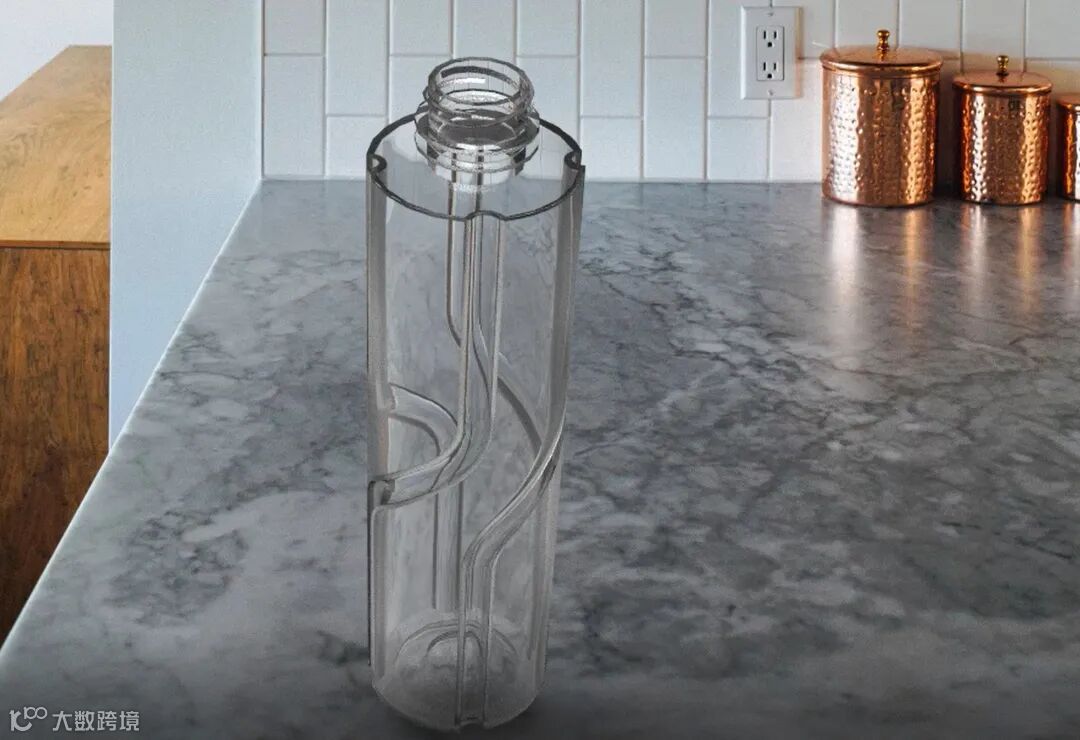

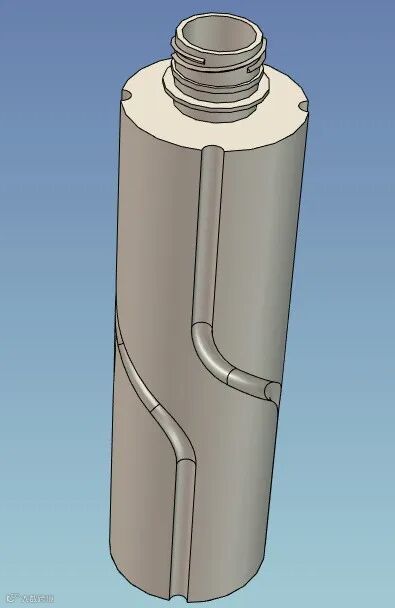

49、完成建模。
感谢资深咖迷陈洪涛（seekeer）供稿。期待更多的咖迷速速投稿，投稿邮箱zhyan@caxa.com 。
