今日教给大家的，就是使用solidworks软件进行特征画法，详情看下面噢！

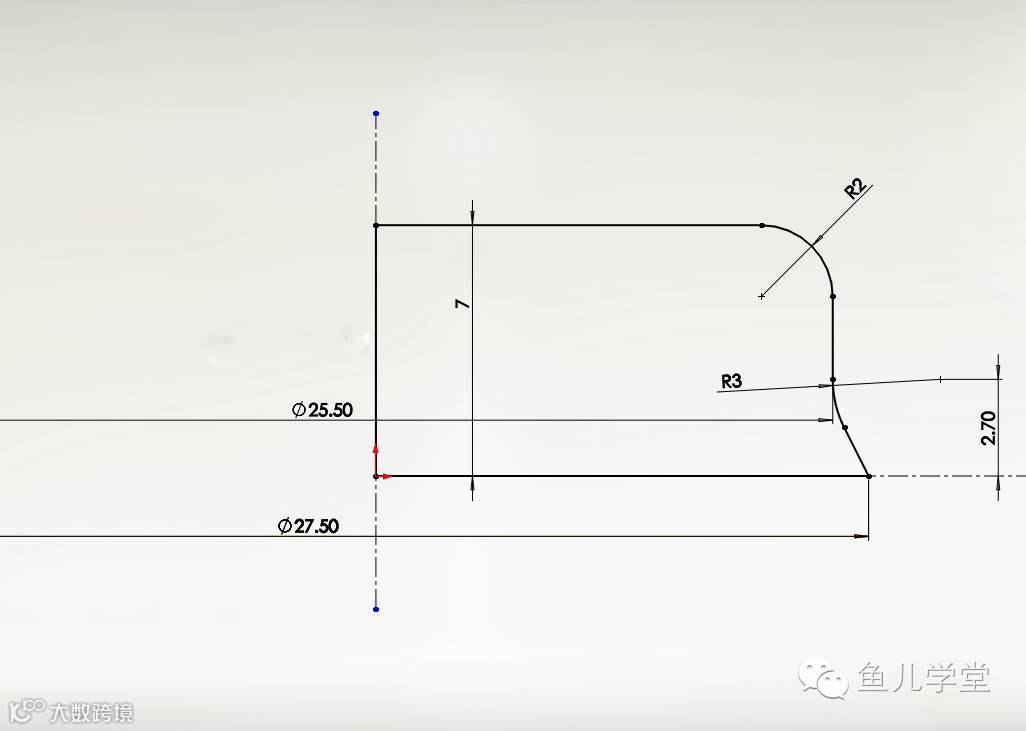

1首先在前视基准面绘制如图草图轮廓，要闭合

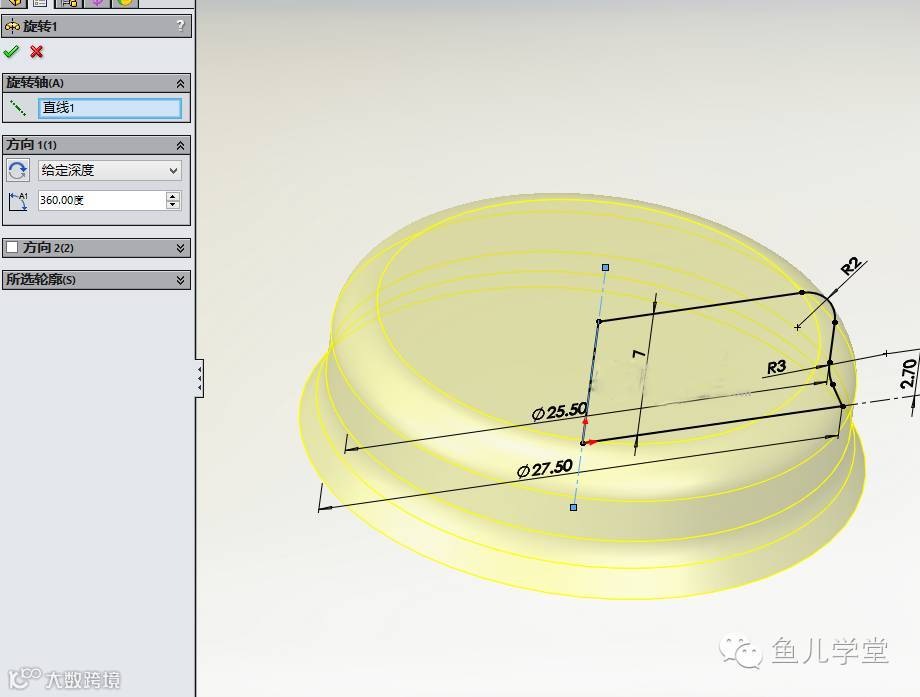

2接着进行实体的旋转

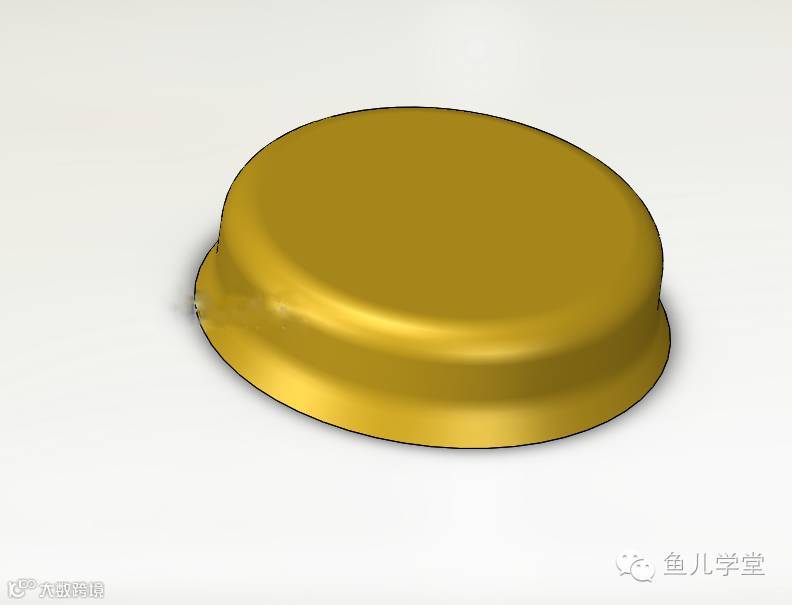

3旋转凸台后得到图示模型

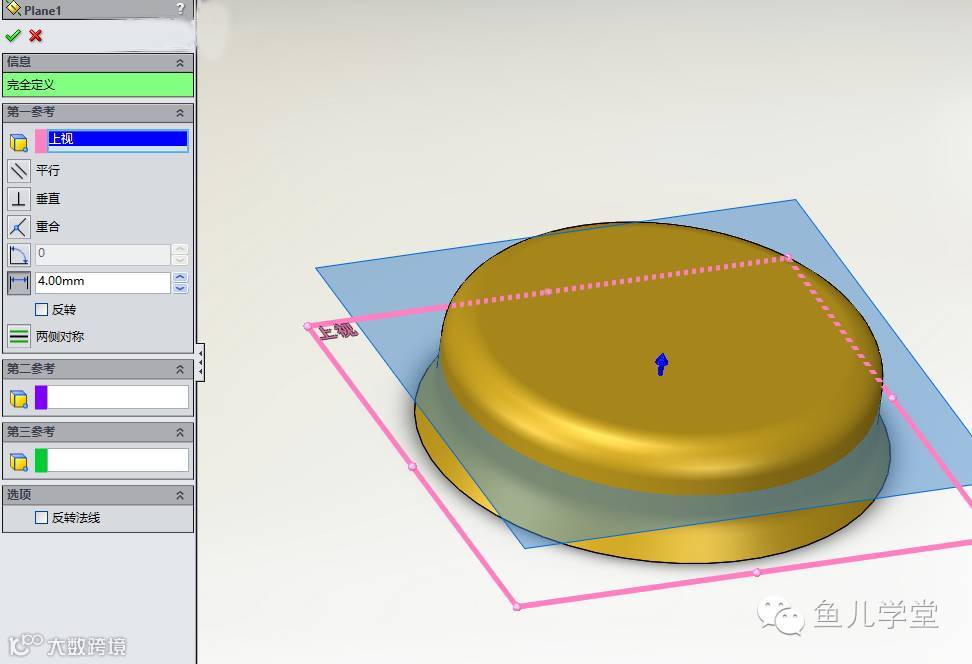

4通过上视基准面等距一个新的基准面

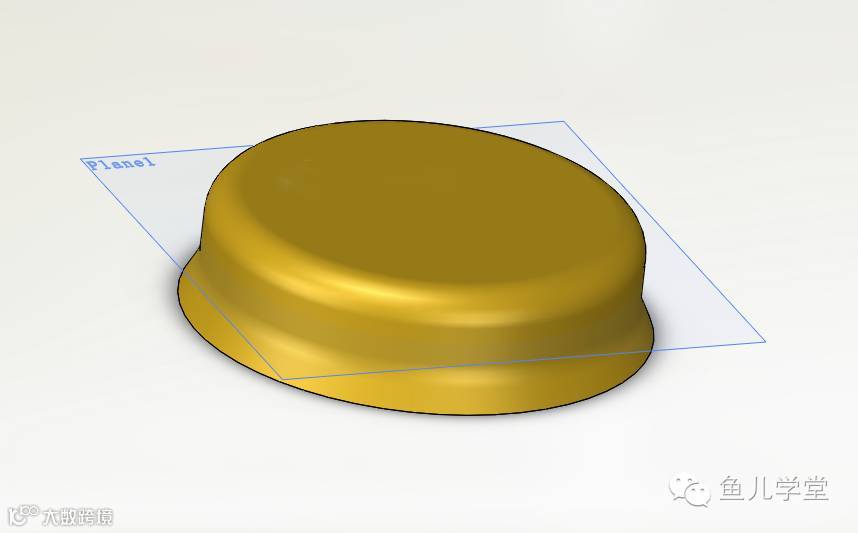

5如图所示得到一个在中间的基准面
6然后在该基准面上绘制如图草图
7在上视基准面绘制如图草图轮廓，都要闭合

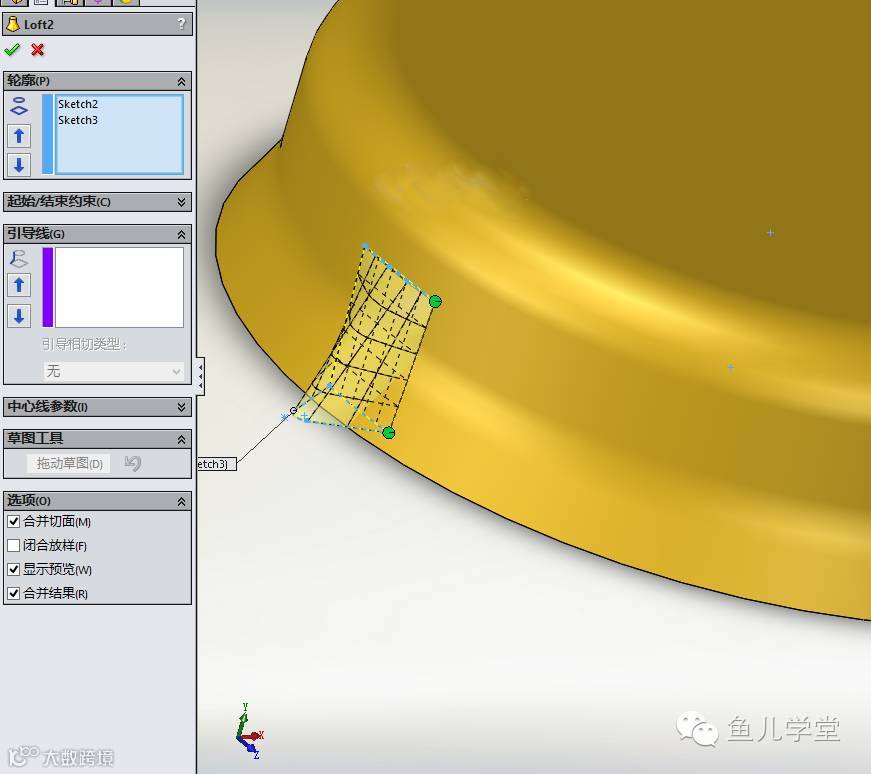

8然后用特征的放样凸台命令，依次选取轮廓

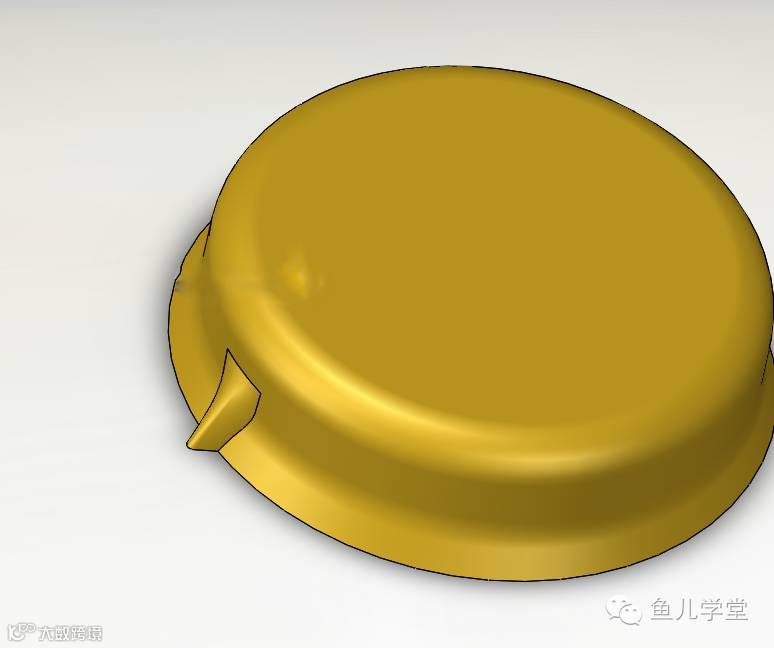

9放样后得到图示效果
想对Solidworks建模有更多的了解，点击下方观看视频

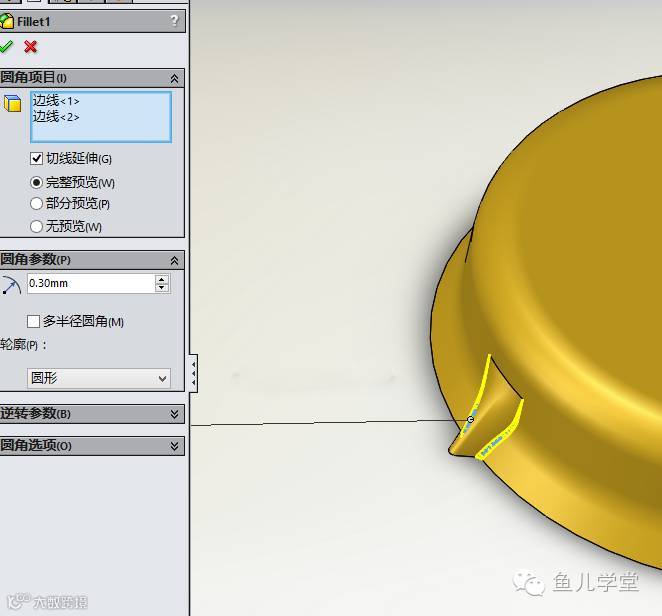

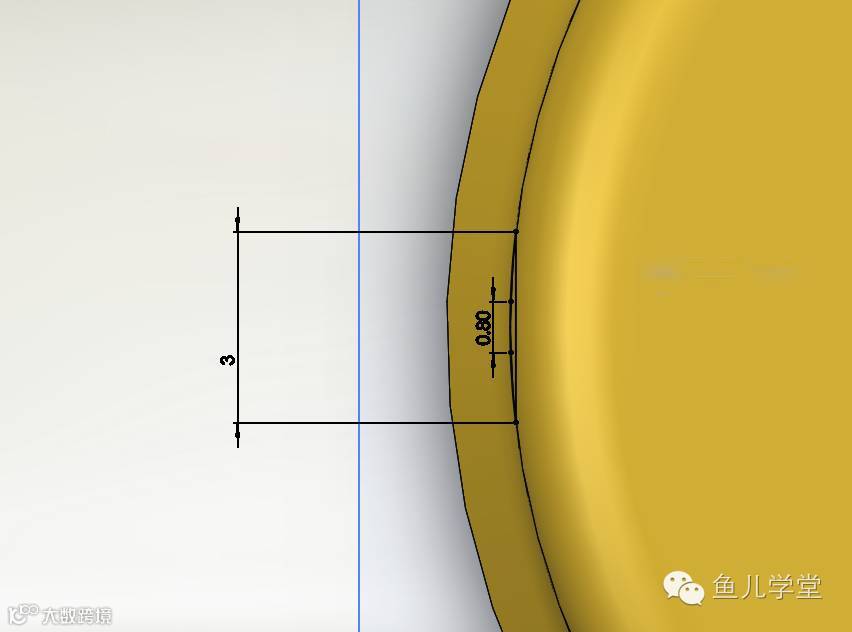

10然后对接触边缘进行圆角处理

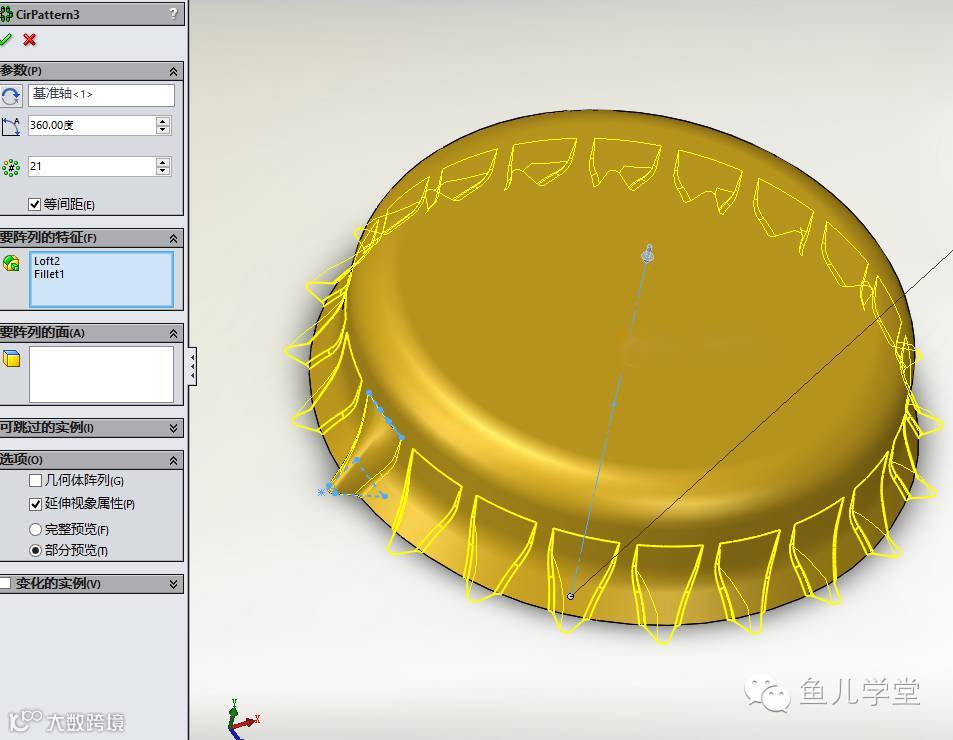

11接着把放样凸台和圆角特征都进行圆周阵列复制

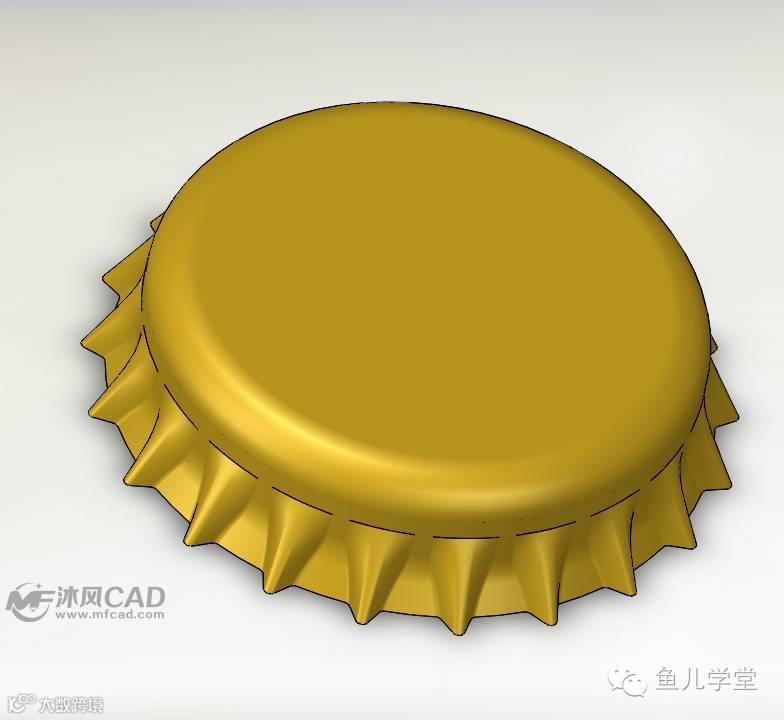

12阵列后得到图示效果，很像啤酒盖了

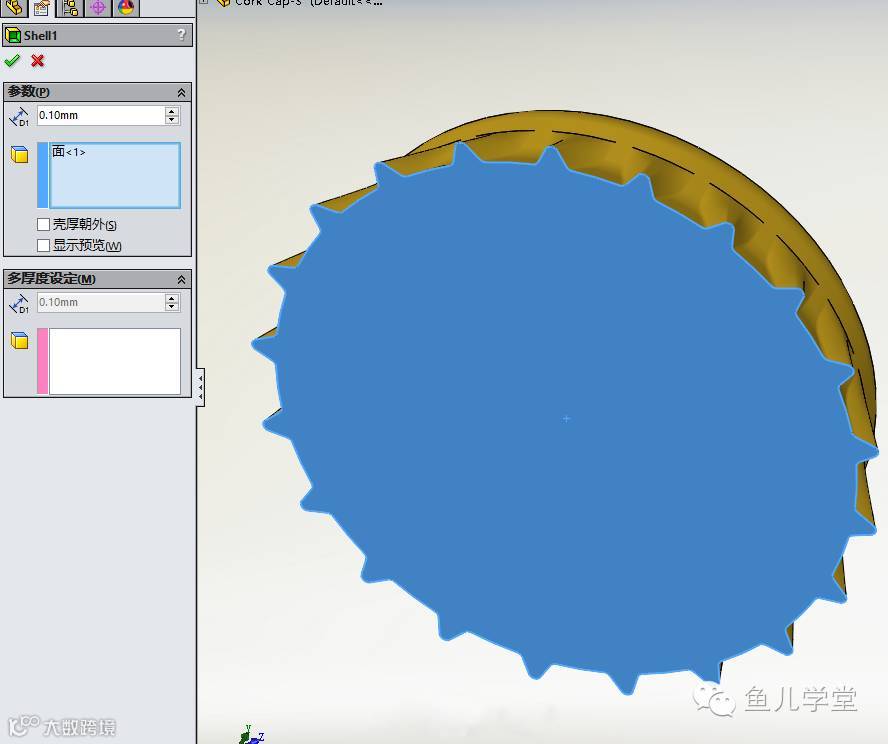

13选择底面进行抽壳，厚度是0.1mm
14抽壳后得到图示效果

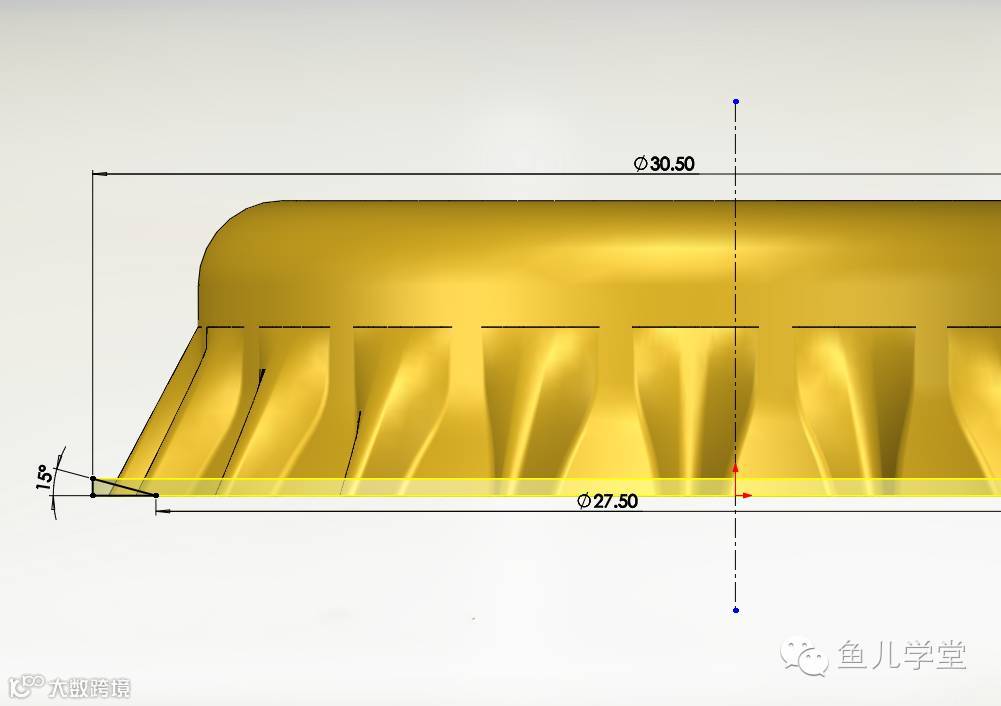

15在前视图绘制如图草图

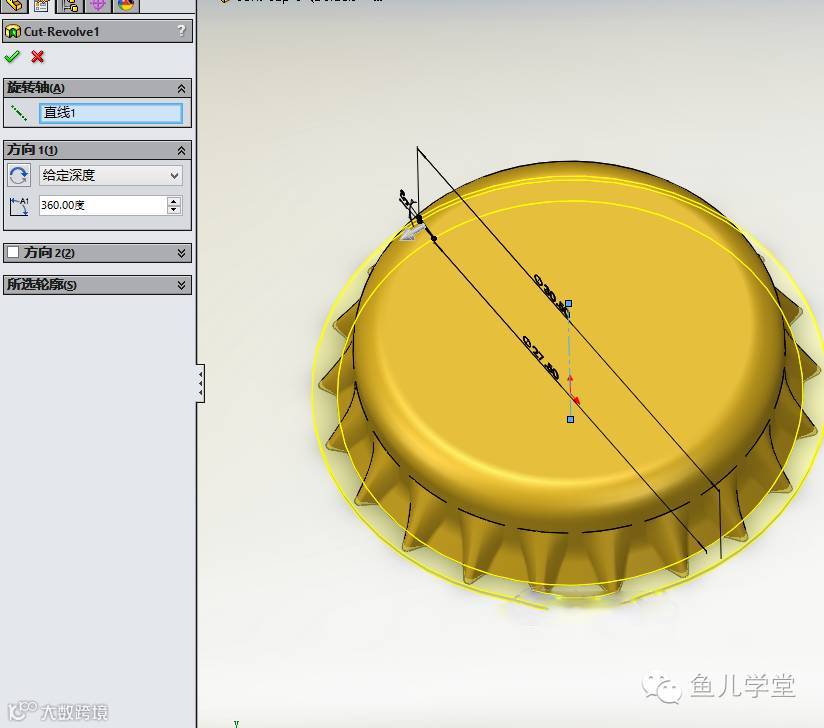

16然后用旋转切除命令，切除掉图示不要的部分
17得到图示效果，底部被切除了一部分，变成斜的

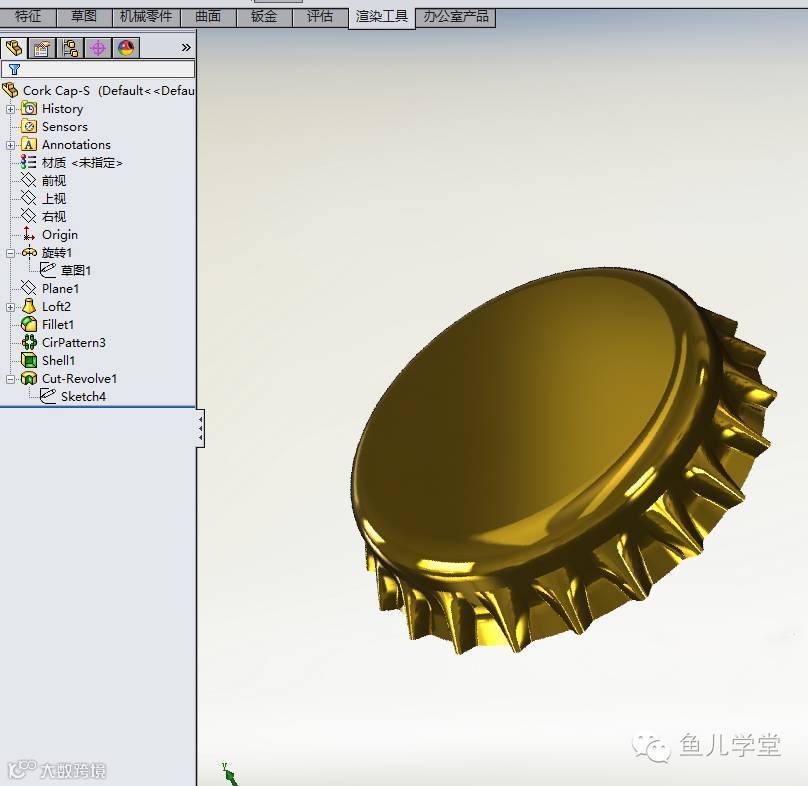

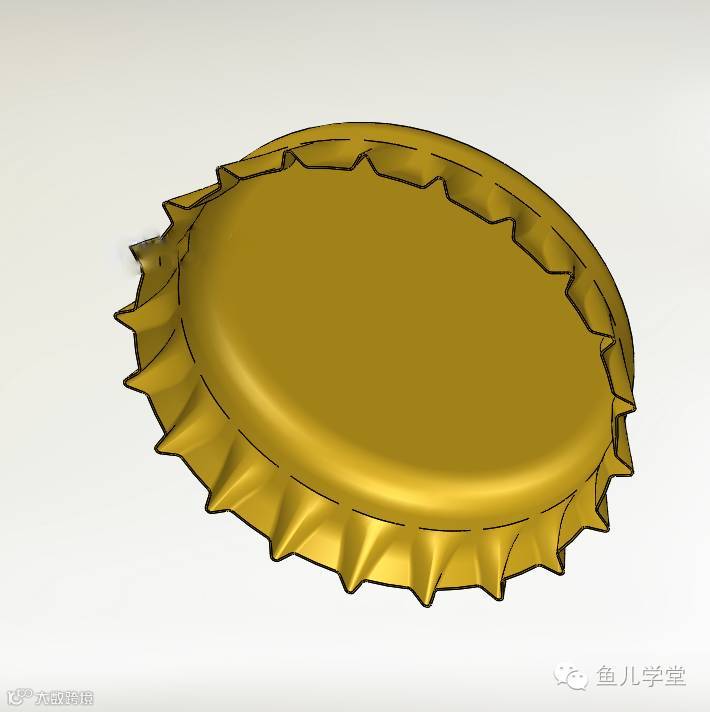

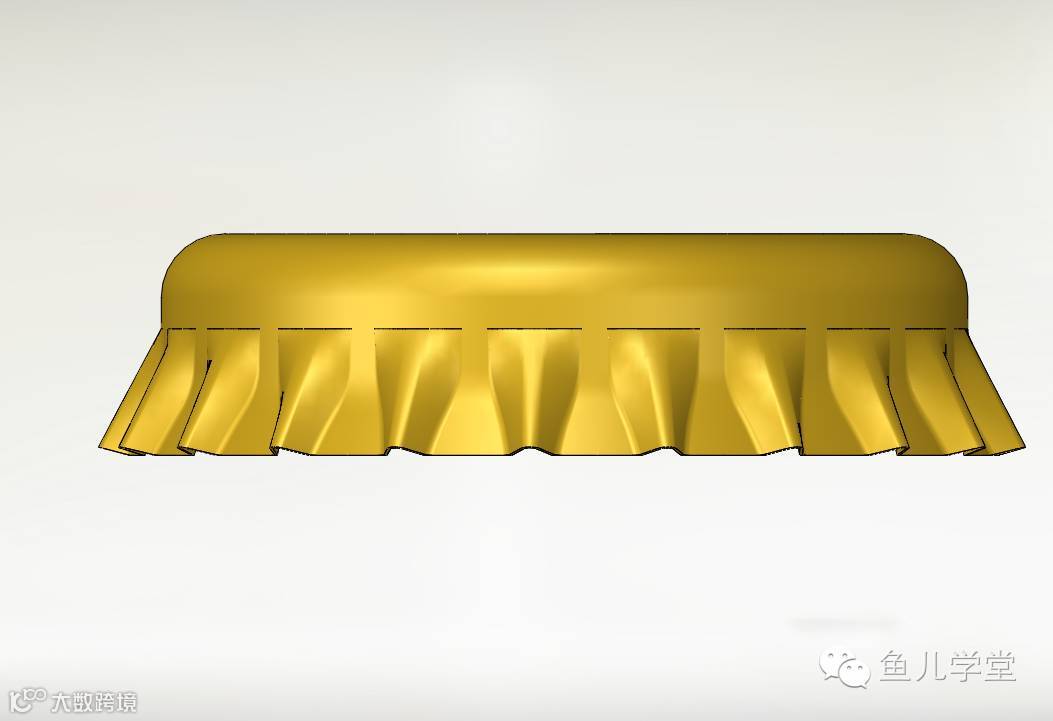

18最后打开渲染效果，可以得到图示结果
