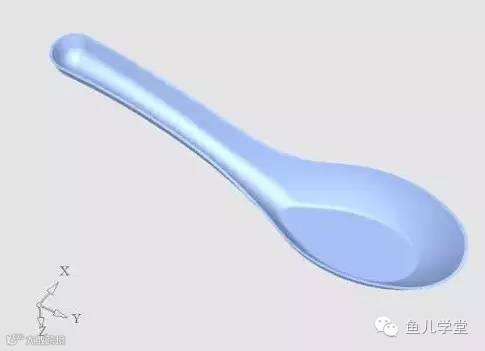

小编带你们分享一款我觉得蛮有创意的模具，而这个创意的来源，就是我们生活中最为普通的勺子！下面看下详情
有人会说，勺子模具有什么创意？
就是为了高效和快速生产出这个勺子，出现了多层模具的创意，这个多层模具的产生，如果有心的人好好应用，那在模具行业真的是“钱”途无量啊！别笑，我讲的事实。
接下来，小编就为您介绍一下这个模具！

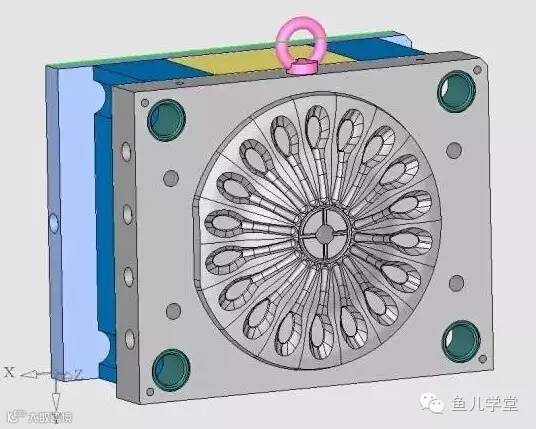

看了上图，是不是有人说，这有什么稀奇，不就是个勺子的模具吗？这个基本的加工厂都可以做出来，创意在后面哦！
对于机加厂来说，产量就是利润，如果一台床子生产出来的产品，同样的时间，产量提高的一倍的话，那加工利润就会翻一番，所以多层模具的创意应运而生！

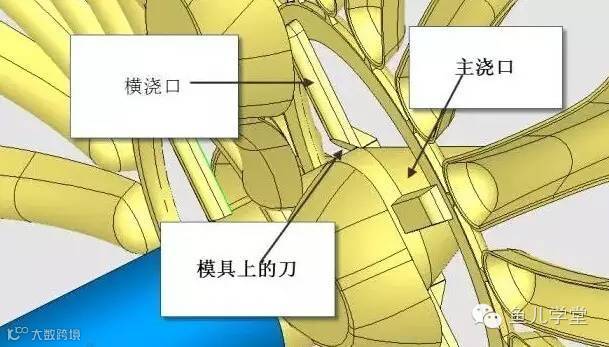

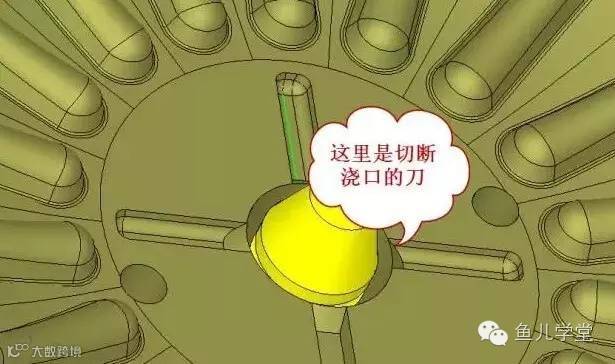

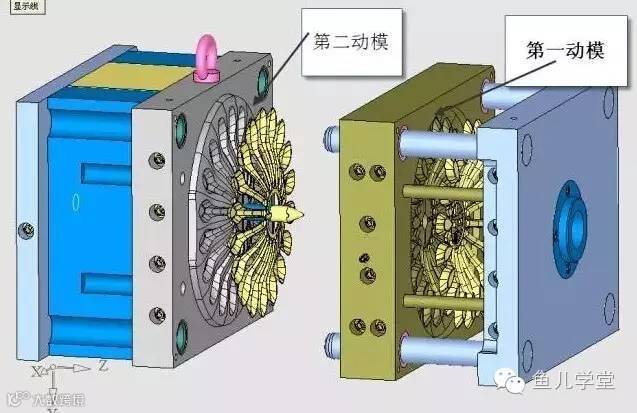

虽然有了第二动模，可是问题的关键是二层之间的浇口怎么断开。于是设计这样的带“刀”的浇口：

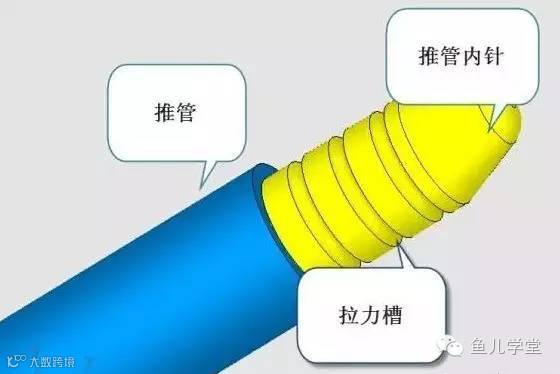

整个主浇口是一个圆的管子，包在推管内芯上，这个推管内针上有几条槽，用来拉浇口的。
当模具开模时，二层的产品跟随动模一起后移，当第一动模被限位螺丝拉住时，第二动模继续后移，这时，管状的主浇口由于推管内针上的槽的作用，继续被向后拉，由于第一动模上的“刀”的作用，将横流道与主浇口切开，横流道被切断后，与第一层的产品一起留在第一动模和定模之间，并被设置在第一动模上的“气阀”吹下来,实现自动脱模。
当动模开到底后，注塑机的顶出杆推动模具上的推管，将第二层的产品和第二层的横流道以及主浇口一起顶出来。也达到自动脱模的要求。

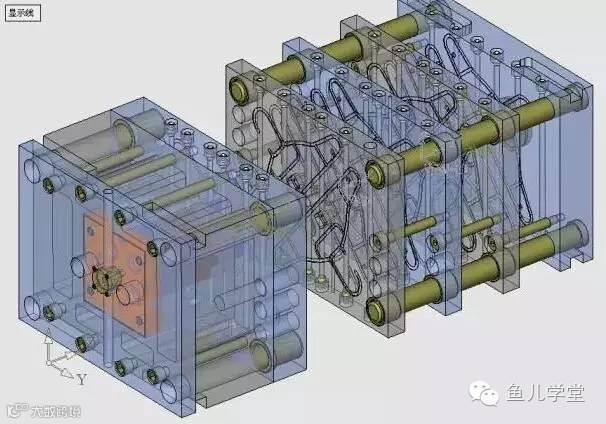

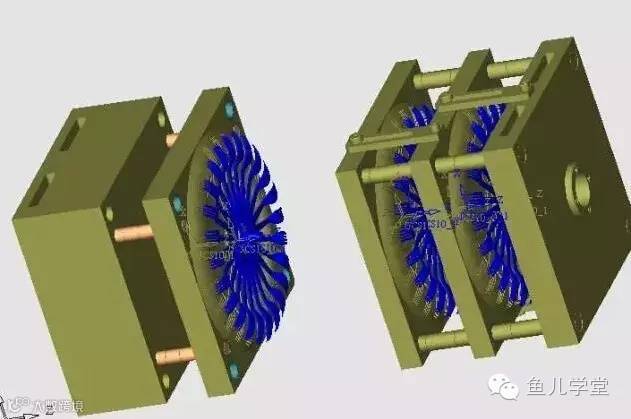

这个就是多层模具的前身，还有3层的和4层的模具。
