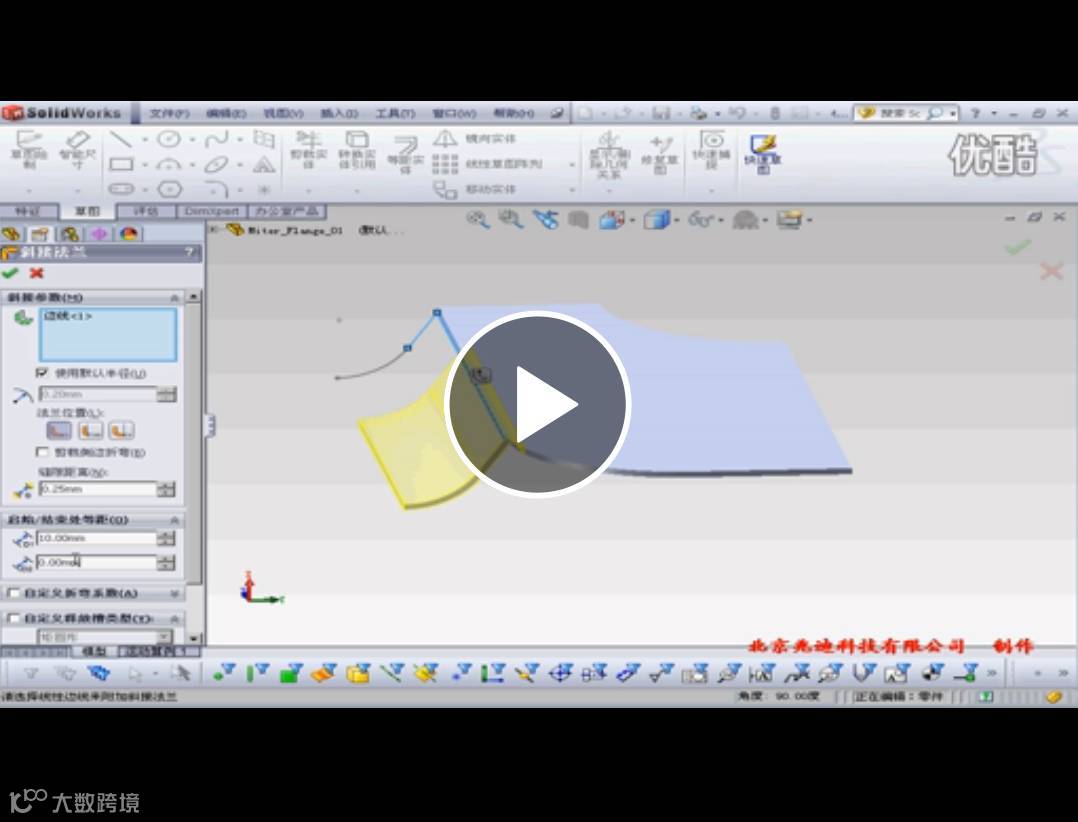

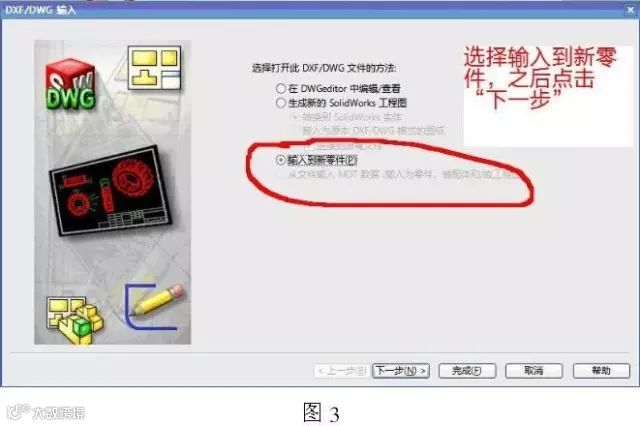

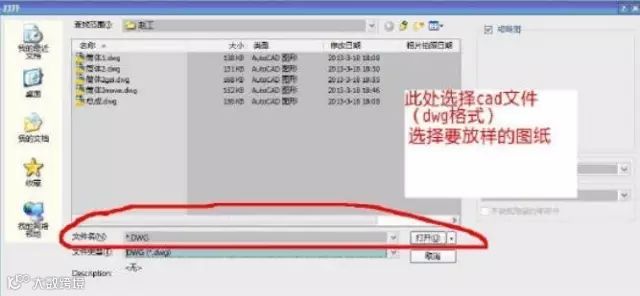

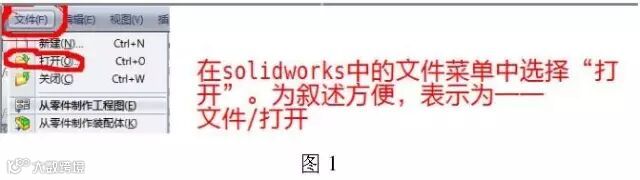

首先将cad图纸（dwg文件）导入solidworks。
图 2
（这一步中要注意，在cad图中属于同一个“块”的图线如果在放样时在不同的横截面上，要先把图爆炸开）

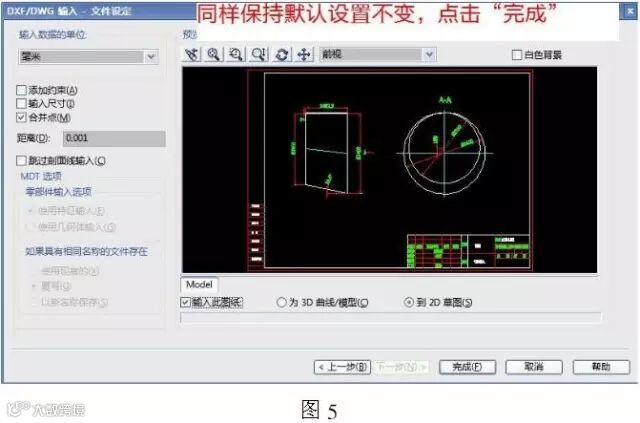

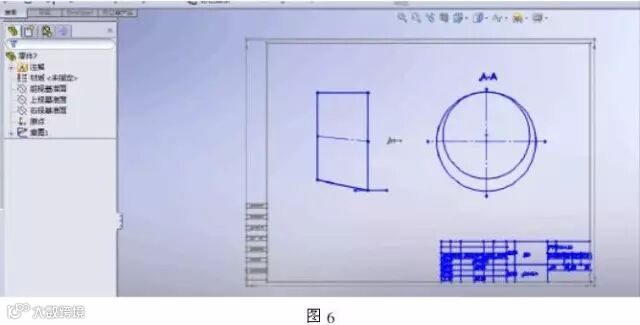

这时cad图纸会作为草图导入到solidworks的新零件中，如图6所示。

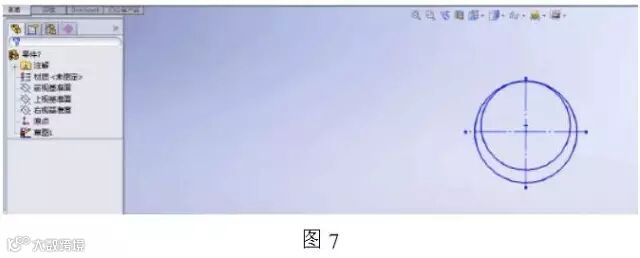

从图6中可以看出来有很多没有用的信息导入到solidworks中，在这里把没有用的信息（如图框，明细栏和标注等），只留下对建模有用的信息。删除之后的草图如图7所示。

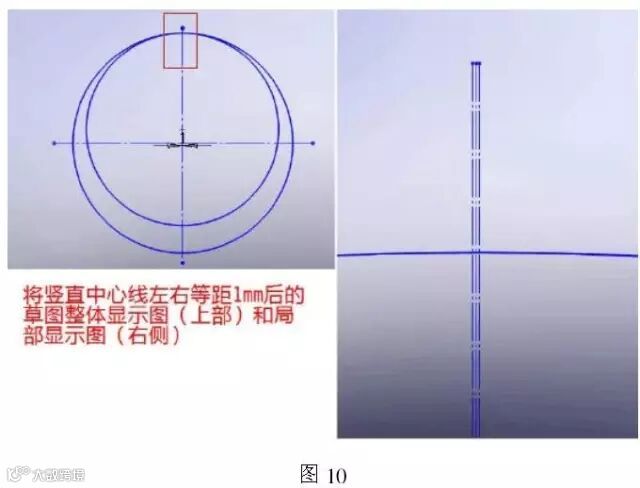

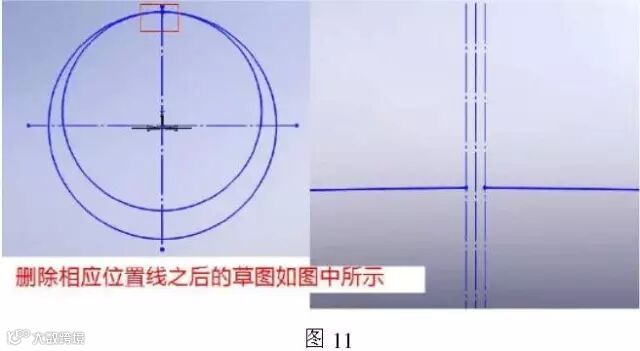

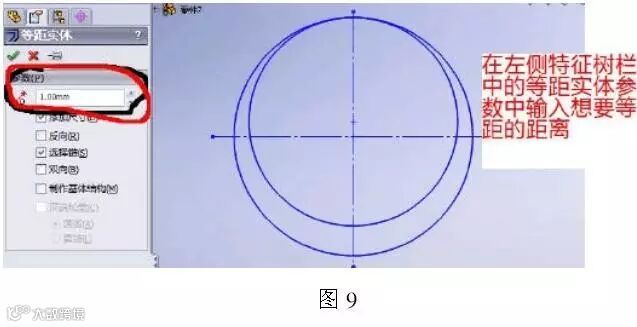

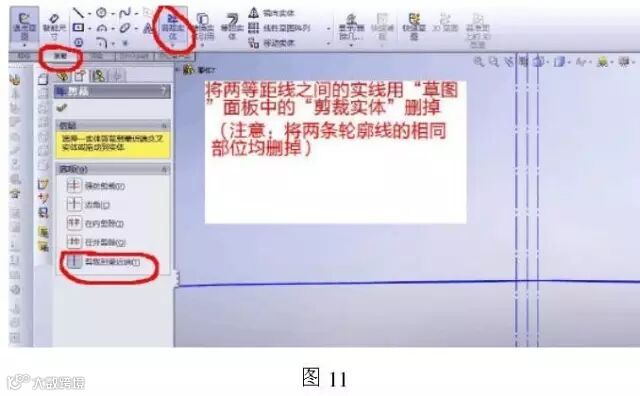

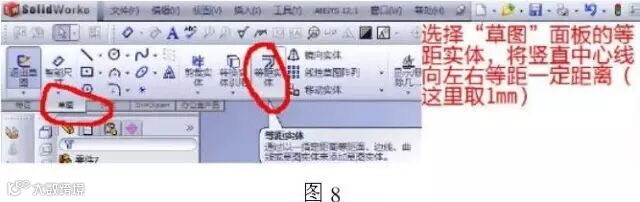

由于在放样钣金时草图不能是封闭轮廓，首先将轮廓图切除一个切口，如图8到图11所示。

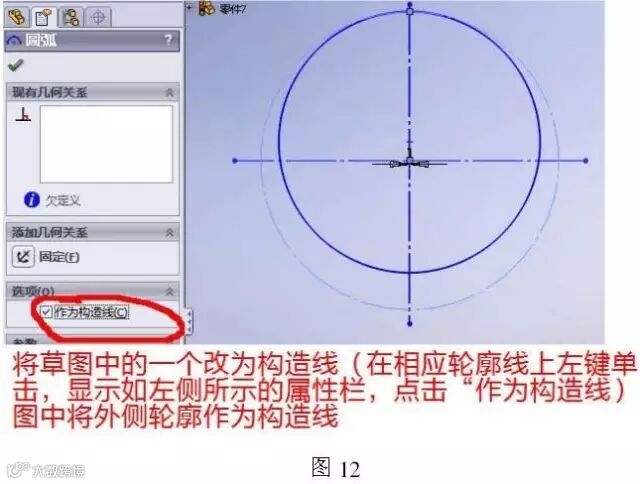

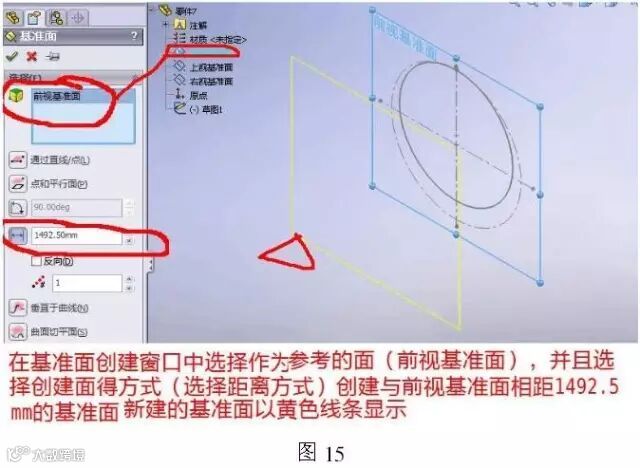

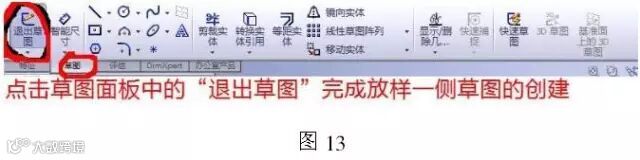

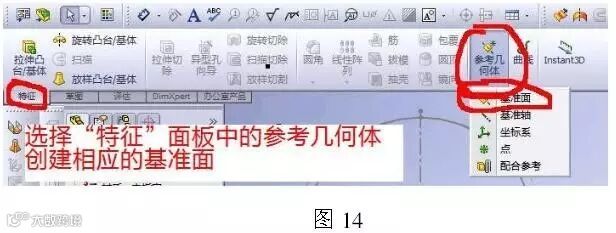

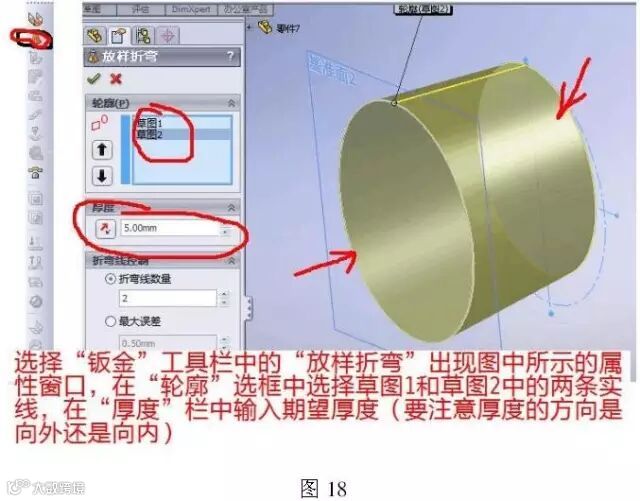

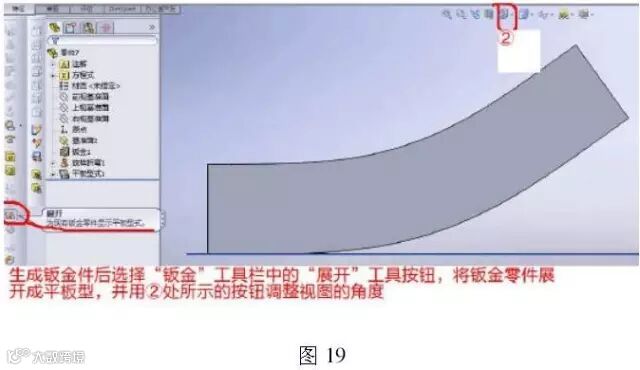

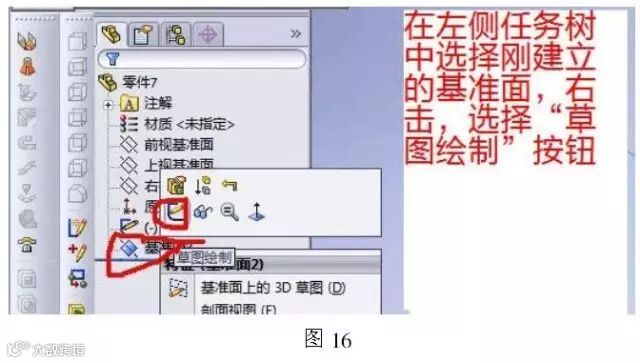

接下来就是在要放样零件的另一端建立相应的放样草图，要建立草图首先要建立基准面（草图是在空间平面上创建的）
