菊花设计

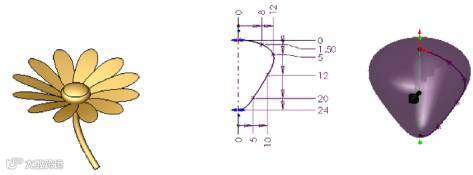

完成如图 7.54 所示模型。
(1) 单击【新建】按钮，新建一个零件文件。
(2) 选取前视基准面，单击【草图绘制】按钮，进入草图绘制，绘制草图，如图 7.55(a)所示。单击【旋转曲面】按钮，出现【曲面-旋转】属性管理器，在【旋转类型】下拉列表框内选择【单向】选项，【旋转轴】旋转“边线”，在【角度】文本框内输入“360°”，单击【确定】按钮，如图 7.55(b)所示。
图 7.54 菊花 图 7.55 花蕾
(3) 选取前视基准面，单击【草图绘制】按钮，进入草图绘制，绘制草图，如图 7.56 所示。
图 7.56 前视基准面草图

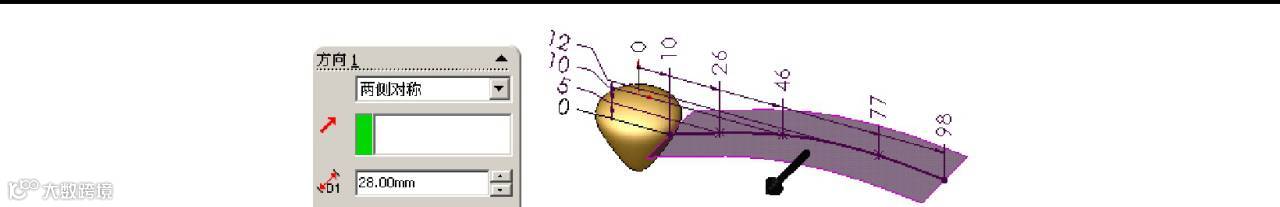

(3) 单击【拉伸曲面】按钮，出现【曲面-拉伸】属性管理器，在【终止条件】下拉列表框内选择【两侧对称】选项，在【深度】文本框内输入“28mm”，单击【确定】按钮，如图 7.57 所示。
图 7.57 “曲面-拉伸”特征
(4) 选取上视基准面，单击【草图绘制】按钮，进入草图绘制，绘制草图，如图 7.58 所示。
图 7.58 上视基准面草图
(5) 单击【剪裁曲面】按钮，出现【曲面-剪裁】属性管理器，选中【标准】单选按钮，【剪裁工具】选择“草图 3”，选中【保留选择】单选按钮，【保留的部分】选中“曲面-拉伸 1”，选择【线性】单选按钮，单击【确定】按钮，如 图7.59 所示。
图 7.59 “曲面-剪裁”特征

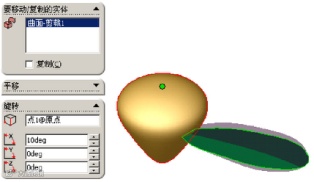

(6) 选择【插入】|【特征】|【移动/复制】命令，出现【移动/复制实体】属性管理器，【要移动/复制实体】选择“曲面-剪裁 1”，【旋转参考】选择“坐标原点”，在【X 旋转角度】文本框内输入“10°”，在【Y 旋转角度】文本框内输入“0°”，在【Z 旋转角度】文本框内输入“0°”，单击【确定】按钮，如图 7.60 所示。
图 7.60 “移动/复制实体”特征

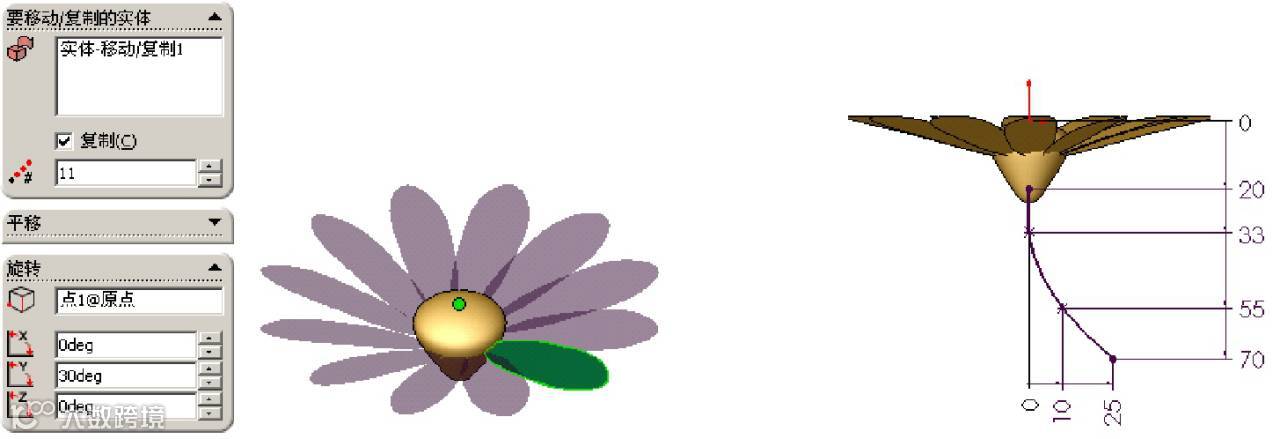

(7) 选择【插入】|【特征】|【移动/复制】命令，出现【移动/复制实体】属性管理器，【要移动/复制实体】选择“实体-移动/复制 1”，选中【复制】复选框，在【复制数】文本框内输入“11”，【旋转参考】选择“坐标原点”，在【X 旋转角度】文本框内输入“0°”，在【Y 旋转角度】文本框内输入“30°”，在【Z 旋转角度】文本框内输入“0°”，单击【确定】按钮，如图 7.61 所示。
(8) 选取前视基准面，单击【草图绘制】按钮，进入草图绘制，绘制草图，单击【重建模型】按钮，如图 7.62 所示。
图 7.61 “移动/复制实体”特征 图 7.62 路径草图

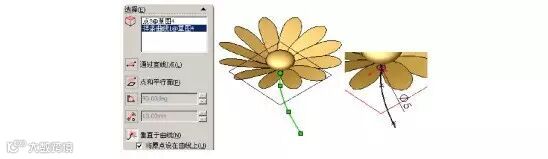

(10) 单击【基准面】按钮，出现【基准面】属性管理器，单击【垂直于曲线】按钮，选中【将原点设在曲线上】复选框，【参考实体】选择“样条曲线 1”和“点 1”，单击【确定】按钮，建立基准面 1，如图 7.63(a)所示。选取基准面 1，单击【草图绘制】按钮，进入草图绘制，绘制圆。单击【添加几何关系】按钮，选取圆心和样条曲线，单击【穿透】按钮，单击【确定】按钮，单击【重新建模】按钮，结束轮廓绘制，如图 7.63(b)所示。
(a) 以“垂直于曲线”建立基准面 (b) 草图
图 7.63 茎
(10) 单击【扫描曲面】按钮，出现【曲面-扫描】属性管理器，【轮廓】选择“草图5”，【路径】选择“草图 4”，展开【选项】标签，在【方向/扭转类型】下拉列表框内选择【随路径变化】选项，单击【确定】按钮，如图 7.64 所示。
图 7.64 “曲面-扫描”特征

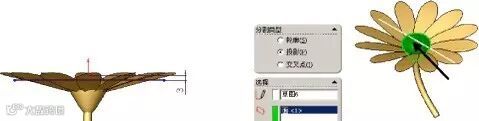

(11) 选取前视基准面，单击【草图绘制】按钮，进入草图绘制，绘制草图，单击【重建模型】按钮，如图 7.65 所示。
(12) 单击【分割线】按钮，出现【分割线】属性管理器，【分割类型】选中【投影】单选按钮，【要投影的草图】选择“草图 3”，【要分割的面】选择“花蕾”，单击【1 确定】按钮，建立分割线特征，如图 7.66 所示。
图 7.65 草图 图 7.66 “分割线”特征
至此完成菊花设计。
