加工后的零件不仅有尺寸公差，构成零件几何特征的点、线、面的实际形状或相互位置与理想几何体规定的形状和相互位置还不可避免地存在差异，这种形状上的差异就是形状公差，而相互位置的差异就是位置公差，统称为形位公差(tolerance of form and position)。形位公差术语 根据GB/T1182-2008 已改为 新术语 几何公差。

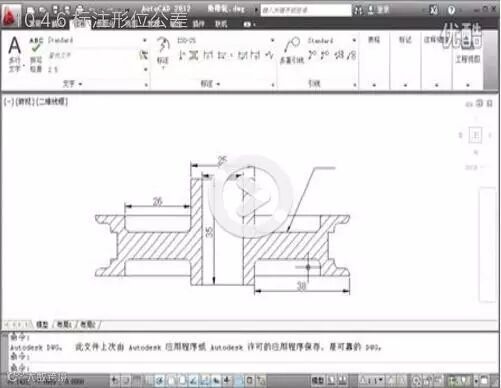

用视频动画的形式，逐个演示形位公差，真的更容易理解和记忆。
视频资料，建议wifi
几何公差包括形状公差和位置公差。任何零件都是由点、线、面构成的，这些点、线、面称为要素。
零件的实际要素相对于理想要素总有误差，包括形状误差和位置误差。这类误差影响机械产品的功能，设计时应规定相应的公差并按规定的标准符号标注在图样上。20世纪50年代前后，工业化国家就有形位公差标准。国际标准化组织(ISO)于1969年公布形位公差标准,1978年推荐了形位公差检测原理和方法。中国于1980年颁布形状和位置公差标准，其中包括检测规定。形状公差和位置公差简称为形位公差。

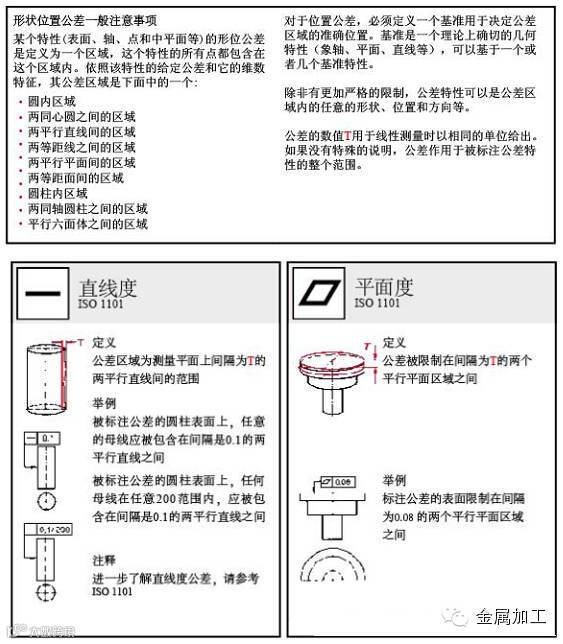

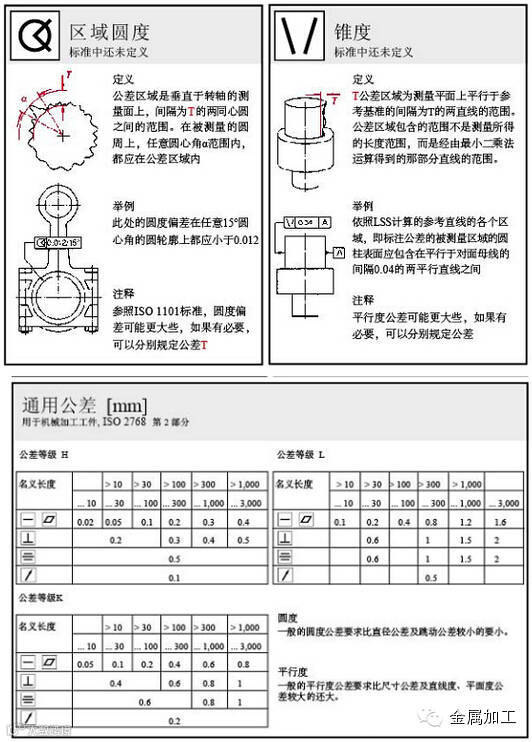

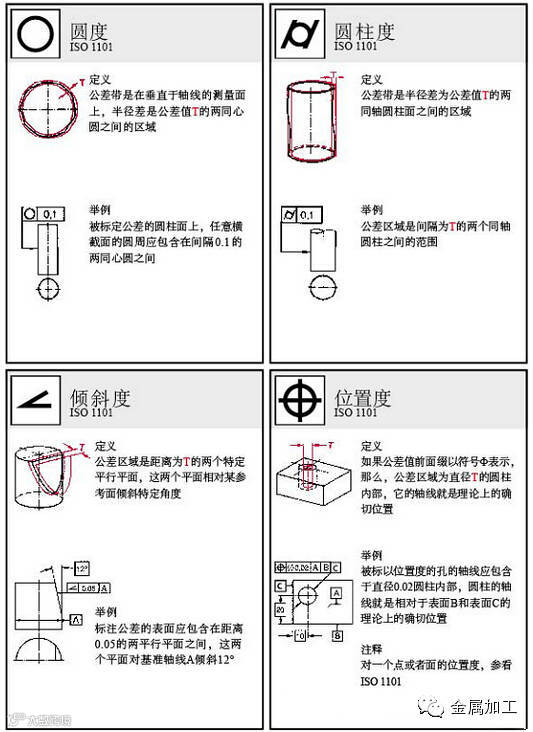

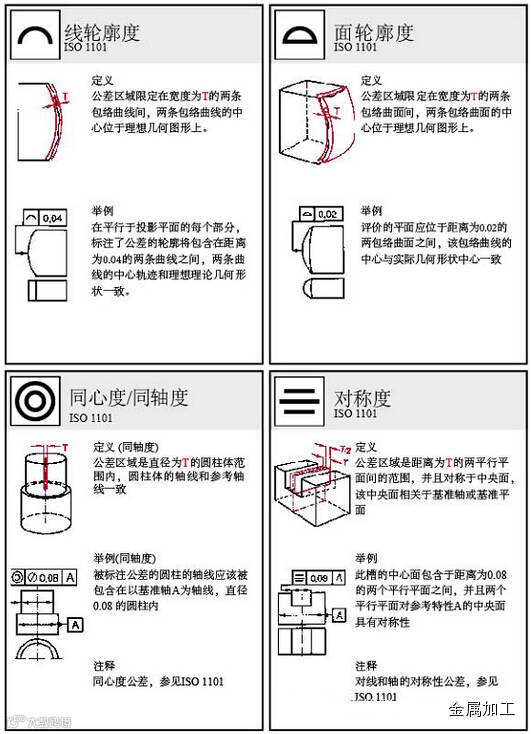

下列图表有利于你们更直观的了解其概念。
