Pro/E中，链条的装配方法

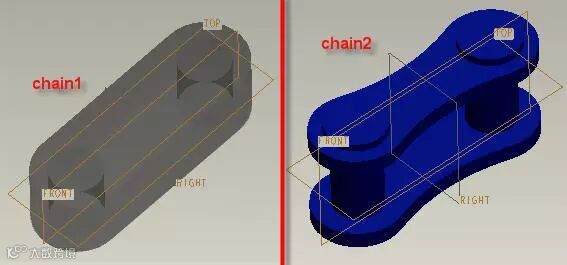

1.先做链条的两个零件chain1、chain2，为了组建的方便，让零件都关于top对称

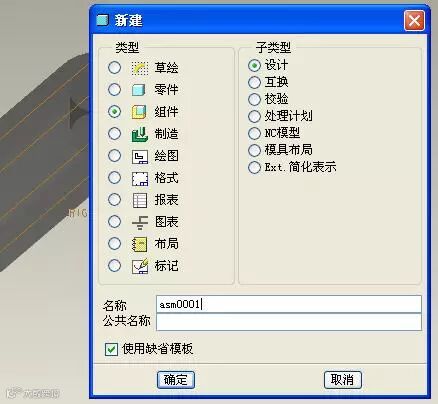

2．新建一个组件文件

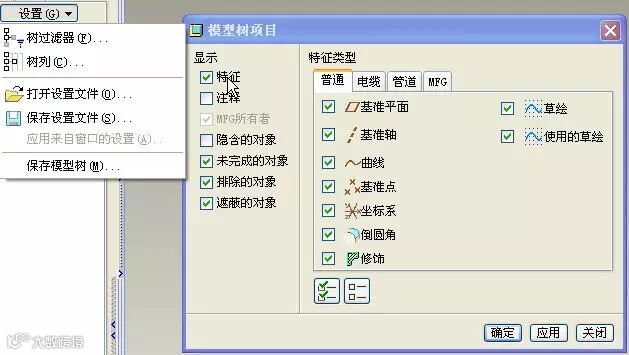

3．打开模型树上的设置>树过滤器，将显示特征打“√”

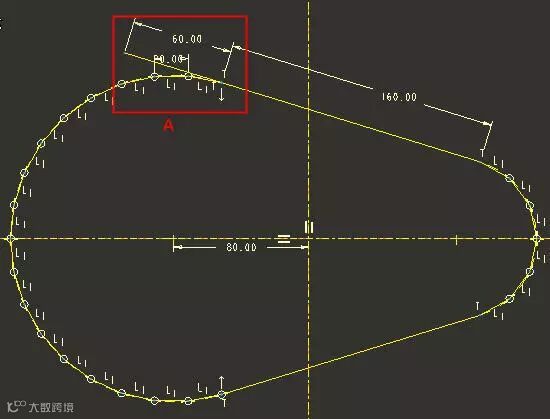

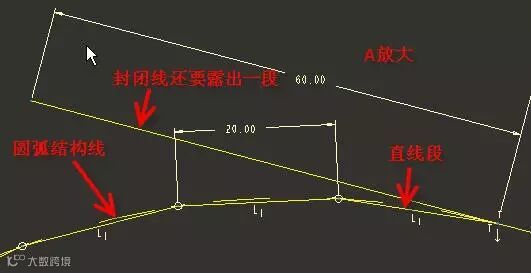

4．草绘链条的轨迹线，在圆弧上画折线，线段等于链条每节的中心距。

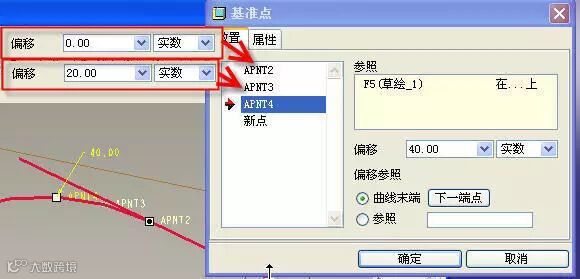

5．画三个基准点

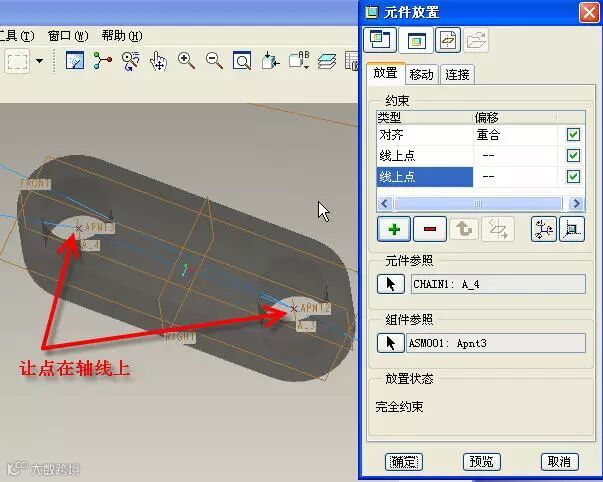

6．组建chain1，让chain1的top与 Asm_top重合，让轴线过第一、二基准点

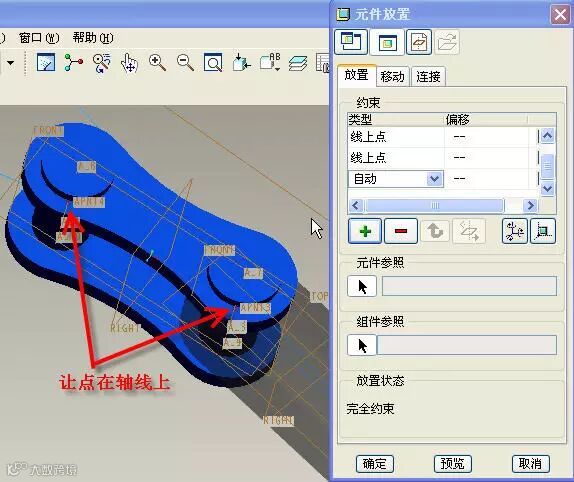

7．组建chain1，让chain1的top与 Asm_top重合，让轴线过第一、二基准点

8．建立组

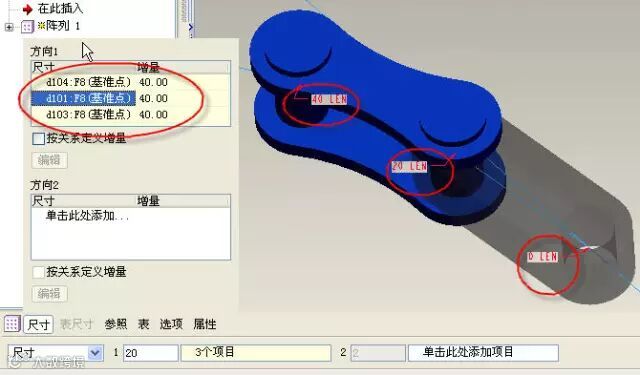

9．开始阵列

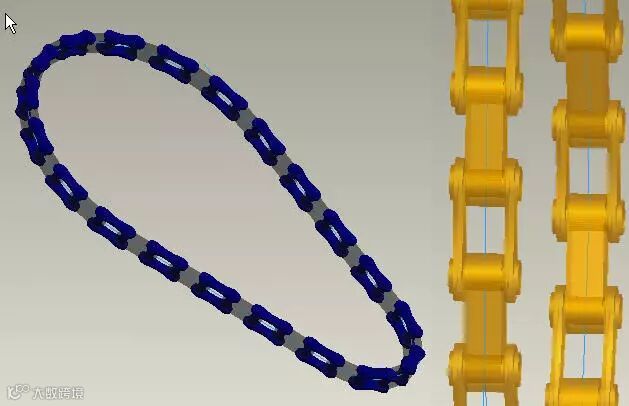

10.看看结果
