SOLIDWORKS 工程图是工程师最常用的功能之一，但是一段时间后，工程师很难分清楚两张工程图上到底那些地方做了修改，如果仅靠肉眼检查，容易遗漏并且比较费时费力，其实SOLIDWORKS提供给工程师了一个不错的工程图比较工具：DrawCompare。

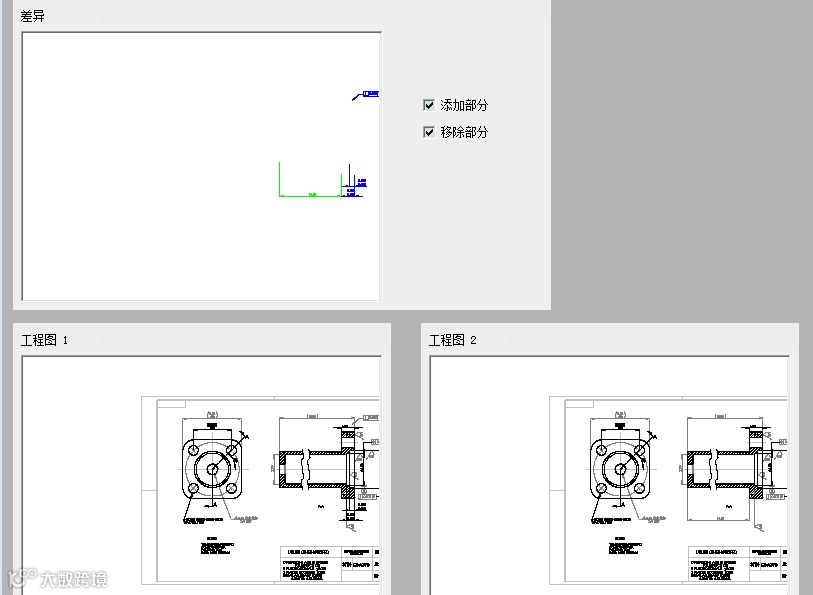

DrawCompare用于比较两个工程图文档的所有实体，例如线段、尺寸、标注符号等。并会把工程图之间的差异以颜色码显示。DrawCompare 在位级（bit）比较两个工程图的位图。当工程图比较时，只有视觉更改才被捕捉。
例如，如果您将注解往左移动 2mm，此更改将反映在比较中。相反，如果您更改诸如说明之类的自定义属性，此不会反映在比较中。比较时，可以通过缩放工具，实现对差异区做对比，同时支持将结果保存为比较的位图文件，以方便下次查看。
DrawCompare也支持分离工程图与其关联并完全装入的工程图相比较。
其他关于DrawCompare的功能说明和注意事项，详见如下视频：
