导读：01电线电缆基础知识一、电线电缆常见的两种材质：铜线缆和铝合金导体。

电线电缆基础知识

一、电线电缆常见的两种材质：铜线缆和铝合金导体。

1、铜线缆：

（1）铜线缆的电导率高，能实现高效的电流传输；

（2）铜材的机械性能明显优于铝材，不仅延展性良好，方便进行加工和安装；

（3）抗疲劳强度约为纯铝材的 1.7 倍，不存在蠕变性，性能稳定；

（4）抗腐蚀性优良，能在各种环境下保持良好的性能；

（5）使用寿命通常长于铝芯电缆。

2、铝合金导体：

（1）抗拉强度以及延伸率相较于电工铝导体均有较大程度的提高，弯曲性能良好，抗蠕变性能也有所提升；

（2）铝芯电缆的价格相对而言较为低廉；

（3）密度小比重小，运输相对便利。

然而，由于其仍旧存在一定程度的蠕变性，所以安装和接头的技术要求较高，必须配备专用接头，且必须有专业的安装指导服务。

二、下列场合的电线、电缆应采用铜导体:

（1）供给照明、插座和小型用电设备的分支回路；

（2）重要电源、操作回路及二次回路、电机的励磁回路等需要确保长期运行中连接可靠的回路；

（3）移动设备的线路及振动场所的线路；

（4）对铝有腐蚀的环境；

（5）高温环境、潮湿环境、爆炸及火灾危险环境；

（6）应急系统及消防设施的线路；

（7）市政工程、户外工程的布电线。

三、下列场合应采用铝或铝合金导体:

（1）对铜有腐蚀而对铝腐蚀相对较轻的环境；

（2）加工或储存氨气(液)、硫化氢、二氧化硫等的场所。

目前执行的规范

现行标准：

《低压配电设计规范》 GB50054-2011;

《通用用电设备配电设计规范》 GB50055-2011

《供配电系统设计规范》 GB50052-2009

《20kV及以下变电所设计规范》GB50053-2013

《建筑设计防火规范》GB50016-2014(2018年版)

《剩余电流动作保护装置安装和运行》 GB/T 13955-2017

《民用建筑电气设计标准 GB 51348-2019

《电力工程电缆设计标准》GB50217-2018

《电线电缆专用设备技术要求》GB/T 28567-2022

《铠装电缆用热镀锌及锌铝合金镀层低碳钢丝》GB/T 3082-2020

《塑料绝缘控制电缆》GB/T 9330-2020

《挤包绝缘电力电缆及附件第1~4部分》GB T 12706.2-2020额定电压1 kV（Um=1.2 kV）到35 kV（Um=40.5 kV）

《电线电缆用无卤低烟阻燃电缆料》GB/T 32129-2015

《电工术语电缆》GB/T 2900.10-2013

现行图集：

《建筑电气工程设计常用图形和文字符号》23DX001

《110kV及以下电缆敷设》图集12D101-5

《建筑电气常用数据》19DX101-1

《电缆敷设》D101-1~7

《预制分支和铝合金电力电缆》13D101-7

《矿物绝缘电缆敷设》09D101-6

《电力电缆井设计与安装》07SD101-8

《电缆防火阻燃设计与施工》06D105

《110kV及以下电力电缆终端和接头》13D101-1～4

《民用建筑电气设计计算及示例》12SDX101-2

《建筑电气工程施工安装》18D802

《建筑电气制图标准》图示12DX011

常见敷设方式

1、直埋地敷设：将电缆直接埋在地下，适用于敷设路径较简单、电缆数量较少的情况。

2、电缆穿管敷设：

（1）电缆排管敷设；

（2）电缆保护管敷设。

3、浅槽敷设方式:

（1）地下水位较高的地方；

（2）通道中电力电缆数量较少，且在不经常有载重车通过的户外配电装置等场所。

4、电缆沟敷设方式：电缆沟可分为无支架沟、单侧支架沟、双侧支架沟三种。当电缆根数不多(一般不超过5根)时，可采用无支架沟，电缆平行设于沟底。

5、电缆隧道敷设：

（1）同一通道的地下电缆数量多,电缆沟不足以容纳时,应采用隧道;

（2）同一通道的地下电缆数量较多,且位于有腐蚀性液体或经常有地面水溢流的场所,或含有35kV以上高压电缆以及穿越道路、铁路等地段,宜采用隧道;

（3）受城镇地下通道条件限制或交通流量较大的道路下，与较多电缆沿同一路径有非高温的水、气和通信电缆管线共同配置时，可在公用性隧道中敷设电缆。

6、架空敷设：在地下水位较高的地方,化学腐蚀液体溢流的场所,厂房内应采用支持式架空敷设。建筑物或厂区不宜地下敷设时。

7、水下敷设：通过河流、水库的电缆,无条件利用桥梁、堤坝敷设时。

普通电缆

1、聚氯乙烯(PVC)绝缘电线、电缆：

（1）能耗低、制造工艺简便，没有敷设高差限制；

（2）重量轻，弯曲性能好，接头制作简便;

耐油、耐酸碱腐蚀，不延燃;

（3）具有内铠装结构，使钢带或钢丝免受腐蚀;

（4）价格便宜；

（5）尤其适用在线路高差较大地方或敷设在电缆托盘、槽盒内;

（6）也适用直埋在一般土壤以及含有酸、碱等化学性腐蚀土质中；

（7）缺点是对气候适应性能差，低温时变硬发脆；

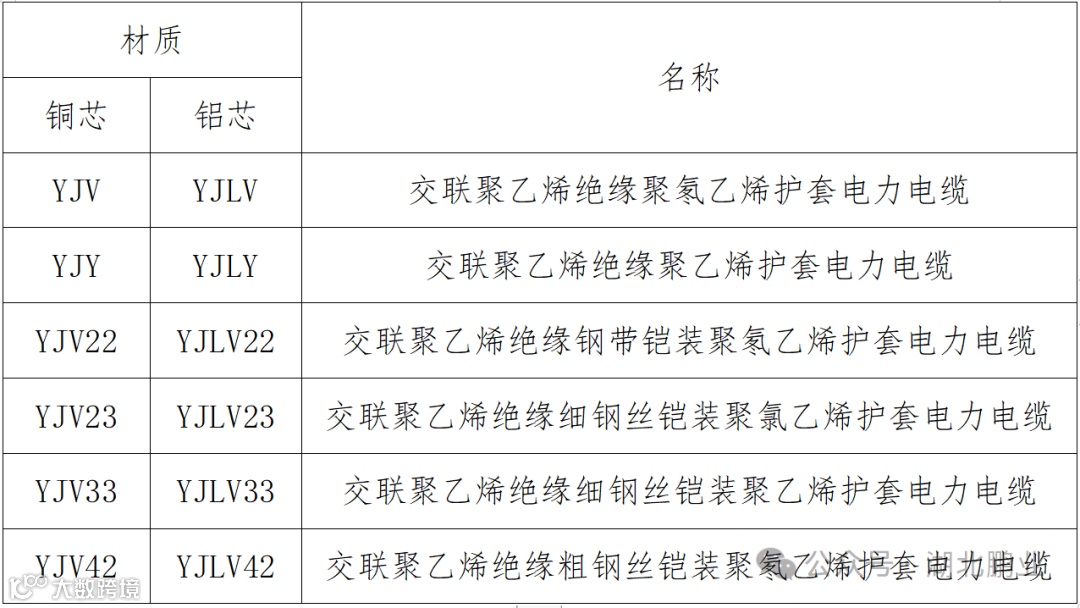

（8）常见型号：

2、交联聚乙烯绝缘(XLPE)电线、电缆：

（1）绝缘性能优良，介质损耗低;

（2）结构简单，制造方便:

（3）外径小，质量轻，载流量大;

（4）敷设方便，不受高差限制;

（5）普通的交联聚乙烯绝缘材料不含卤素，因此，它不具备阻燃性能；

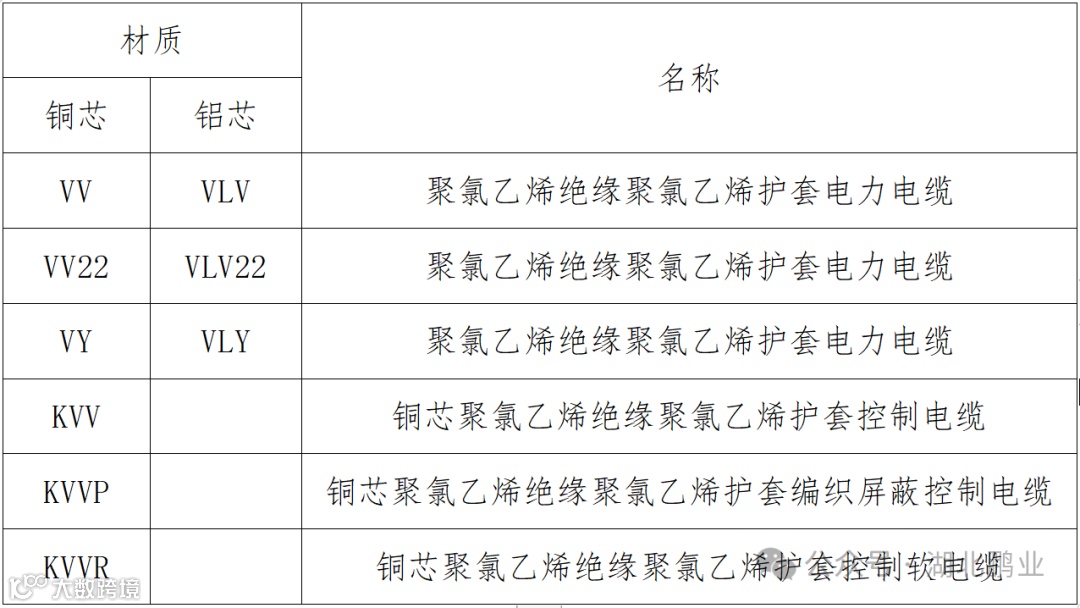

（6）常见型号：

3、橡皮绝缘电力电缆:

（1）可用于不经常移动的固定敷设线路；

（2）普通橡胶耐热性能差，允许运行温度较低，故对于高温环境又有柔软性要求的回路，宜选用乙丙橡胶绝缘电缆。

阻燃电缆

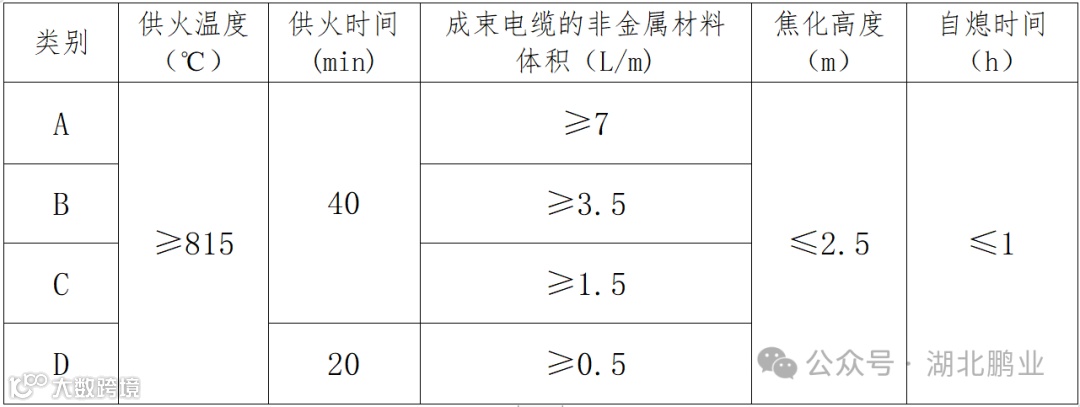

1、阻燃电缆分为 A、B、C、D四个类别：

注D级标准仪适用于外径不大于 12mm 的绝缘电缆。

2、阻燃电缆燃烧时烟气特性又可分为三大类:

（1）一般阻燃电缆：具有一定的阻燃性能，可以在一定程度上阻止火势蔓延。一般阻燃电缆含卤素，虽阻燃性能好，价格又低廉，但燃烧时烟雾浓，酸雾及毒气大；

（2）低烟低卤阻燃电缆：除了具备阻燃特性外，还具有低烟和低卤的特点。“低烟”意味着在燃烧时产生的烟雾较少，减少了烟雾对人员和设备的影响。“低卤”则表示卤素含量较低，降低了燃烧时释放的有害卤素气体；

（3）无卤阻燃电缆：无卤阻燃电缆烟少、毒低，无酸雾。它的烟雾浓度比一般阻燃电缆低10倍，但阻燃性能较差。大多只能做到C级，而价格比一般阻燃电缆贵很多;若要达到B级，价格更贵。

耐火电缆

1、耐火电缆按绝缘材质可分为有机型和无机型两种。

（1）有机型主要采用耐800℃高温的云母带以50%的重叠搭盖率包覆两层作为耐火层；外部采用聚氯乙烯或交联聚乙烯为绝缘，若同时要求阻燃，只要绝缘材料选用阻燃型材料即可。采用阻燃耐火型电缆，可以在外部火源撤除后迅速自熄，使延燃高度不超过2.5m。有机类耐火电缆一般只能做到N类；

（2）无机型耐火电缆又称为矿物绝缘电缆，它是采用氧化镁作为绝缘材料，铜管作为护套的电缆，国际上称为M1电缆(Mineralinsulationcabel)。可分为刚性和柔性两种，都具有不燃、无烟、无毒和耐火特性。

2、耐火电线、电缆应用范围:主要用于在火灾时，仍须保持正常运行的线路，如工业及民用建筑的消防系统、救生系统或高温环境、辐射较的场合等。

3、耐火电缆按电压分类有低压0.6/1.0kV和中压6/10、8.7/15、26/35kV 四种。

4、耐火电缆的型号标注与阻燃电缆类似，即在原型号前增加阻燃和耐火代号。

（1）有机型耐火电缆的耐火代号：

一般标注为NH。阻燃A级ZANH，阻燃B级ZBNH，阻燃C级ZRNH或ZNH；

（2）刚性矿物绝缘电缆：

BTTVZ(重型，750V);BTTVQ(轻型，500V)；

（3）柔性矿物绝缘电缆：

电缆代号为BBTRZ(重型，600/1000V或450/750V);BBTRQ(轻型，300/500V)；

（4）中压隔离型耐火电缆均为低烟无卤A类阻燃型耐火电缆：

代号为WDZAN。

计算规则及注意事项

1、按设计图示尺寸以长度计算(含预留长度及附加长度)。

2、电缆敷设根据电缆敷设环境与规格，按照设计图示单根敷设数量，以“m”为计量单位。
  （1）竖井通道内敷设电缆长度按照电缆敷设在竖井通道垂直高度以“延长米”计算工程量；
  （2）预制分支电缆敷设长度按照敷设主电缆长度计算工程量；
   （3）计算电缆敷设长度时，应考虑因波形敷设、弛度、电缆绕梁(柱)所增加的长度以及电缆与设备连接、电缆接头等必要的预留长度。预留长度按照设计规定计算，设计无规定时按照下表规定计算。

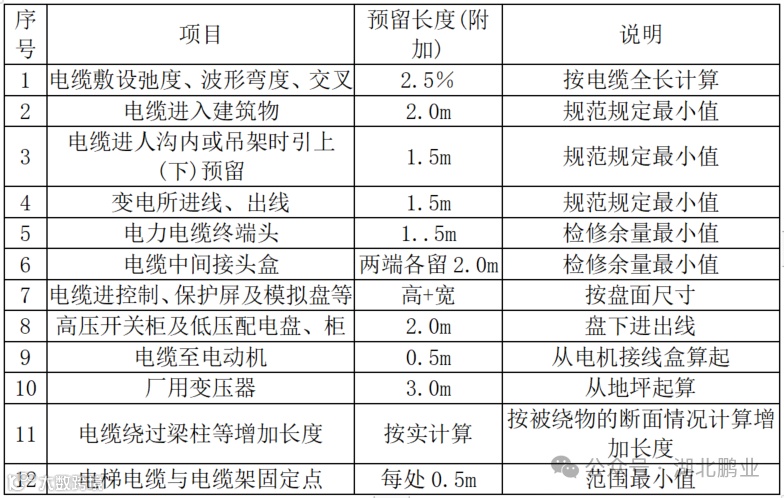

  电缆敷设附加长度计算表

3、电缆工程量计算时，建议单独区分竖井通道内敷设电缆、预制分支电缆计算。

4、计算时注意事项：

以2018《湖北省通用安装工程消耗量定额及全费用基价表》举例：电力电缆敷设定额与接头定额是按照三芯(包括三芯连地)编制的，电缆每增加一芯相应定额增加15％。单芯电力电缆敷设与接头定额按照同截面电缆相应定额人工、材料、机械乘以系数0.7，两芯电缆按照同截面电缆相应定额人工、材料、机械乘以系数0.85。
